GN(旌芯半导体)

GN1640

品牌

GN(旌芯半导体)

封装

SOP-28-300mil

类目

数码管驱动

编号

C265478

描述GN1640是一款2线串口共阴极8段16位的LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。本产品性能优良，质量可靠。

GN164D

品牌

GN(旌芯半导体)

封装

SOP-14

类目

移位寄存器

编号

C265482

功能

串行至并行

工作电压

2V~6V

时钟频率(fc)

85MHz

每个元件位数

8

描述GN164D 是高速CMOS 电路，管脚与低功耗肖特基TTL（LSTTL）系列兼容。GN164D 是8 位的串入并出、边沿触发的移位寄存器，串入数据由DSA、DSB 输入，在每个时钟CP 的上升沿数据向右移一位，数据由DSA 和DSB 相与而成，且在上升沿到来之前已满足了建立时间。低电平有效的复位信号将直接把寄存器清零而输出为低。

GN595D

品牌

GN(旌芯半导体)

封装

SOP-16

类目

移位寄存器

编号

C265483

功能

串行至并行

工作电压

2V~6V

时钟频率(fc)

30MHz

输出类型

三态

描述8位带有输出锁存功能的移位寄存器

GN74D

品牌

GN(旌芯半导体)

封装

SOIC-14

类目

触发器

编号

C265481

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

82MHz

描述带有复位置位的双D型触发器

GN1637

品牌

GN(旌芯半导体)

封装

SOP-20-300mil

类目

数码管驱动

编号

C265472

配置

8段x6位

工作电压

3V~5.5V

时钟频率(fc)

500kHz

位驱动电流

20mA

描述GN1637是一块LED（发光二极管）驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED高压驱动等电路。本产品主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。

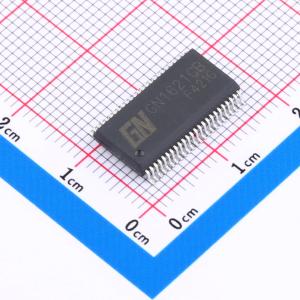

GN1621

品牌

GN(旌芯半导体)

封装

SSOP-48-300mil

类目

LCD驱动

编号

C2988020

工作电压

2.4V~5.5V

接口类型

4线串行接口

工作电流

60uA

工作温度

-40℃~+85℃

描述GN1621是内存映象和多功能的LCD驱动器，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和GN1621的管脚只有4或5条，GN1621还有一个节电命令用于降低系统功耗。

GN6932

品牌

GN(旌芯半导体)

封装

SOP-32-300mil

类目

数码管驱动

编号

C265476

工作电压

3V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

段驱动电流

20mA

描述GN6932是一种LED(发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品性能优良，质量可靠。主要应用于多段位显示屏驱动。

GN1622B

品牌

GN(旌芯半导体)

封装

LQFP-64(7x7)

类目

LCD驱动

编号

C2685753

工作电压

2.7V~5.2V

接口类型

3线串行接口

占空比

1/8

工作电流

135uA

描述GN1622是一种专门为MCU设计的用来扩展显示的外围器件，该器件最大为256(32x8)点阵显示，也支持串行接口、蜂鸣器、WDT/时基发生器等功能。GN1622是存储映射多功能LCD控制电路，软件可配置使其适合多种LCD应用场合，如LCD模块和显示子系统等。串行接口仅需要三根线。

GN07C

品牌

GN(旌芯半导体)

封装

SOP-8

类目

精密运放

编号

C265484

放大器数

单路

增益带宽积(GBP)

500kHz

输入偏置电流(Ib)

28nA

输入失调电压(Vos)

60uV

描述低失调单运算放大器 GN07C是一个高精密运算放大器，其最大失调电压控制在60μV，增益达200V/mV。因此GN07C特别适合用于仪表等方面。GN07C有着较宽的输入电压范围 (±13V），以及高达100dB以上的共模抑制比（CMRR），其在高闭环增益电路中亦保持出色的线性度和增益精度。

GN1302

品牌

GN(旌芯半导体)

封装

SOP-8

类目

实时时钟(RTC)

编号

C265479

接口类型

SPI

工作电压

2V~5.5V

描述GN1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM，通过简单的串行接口与微处理器通讯。这个实时时钟/日历提供年月日、时分秒信息，对于少于31天的月份月末会自动调整，还有闰年校正。由于有一个AM/PM指示器，时钟可以工作在12小时制或者24小时制。

GNV1792S

品牌

GN(旌芯半导体)

封装

SSOP-48-300mil

类目

LCD驱动

编号

C2758333

工作电压

2.5V~5.5V

占空比

1/4

工作电流

7.5uA

偏压

1/3,1/2

描述一种通用低功耗单芯片LCD驱动电路，可驱动144段字符或图形。能和大多数微处理器/微控制器兼容，并通过双线总线通讯。主要应用于驱动笔段式LCD显示屏

GN1650

品牌

GN(旌芯半导体)

封装

SOP-16

类目

数码管驱动

编号

C427456

配置

8段x4位

接口类型

I2C

工作电压

3V~5.5V

静态电流

300uA

描述GN1650是2线串口共阴极8段4位 7x4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。

GN1651

品牌

GN(旌芯半导体)

封装

SOP-16

类目

数码管驱动

编号

C427455

配置

7段x4位

工作电压

3V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

描述2线串口共阳极7段4位LED驱动控制/7*1位键盘扫描专用电路

GN1621DT

品牌

GN(旌芯半导体)

封装

SSOP-24

类目

LCD驱动

编号

C3294396

工作电压

2.4V~5.5V

接口类型

4线串行接口

占空比

1/4,1/3,1/2

工作电流

60uA

描述GN1621是内存映象和多功能的LCD驱动器，其软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和GN1621的管脚只有4或5条，GN1621还有一个节电命令用于降低系统功耗。

GN4051B

品牌

GN(旌芯半导体)

封装

SOP-16

类目

模拟开关/多路复用器

编号

C265480

开关电路

8:1

工作电压

3V~9V

导通电阻(Ron)

350Ω

工作温度

-40℃~+85℃

描述GN4051B是一款八选一模拟开关电路，内置3个地址选择端（A0～A2），低有效的使能输入端（E），8路独立的输入/输出端（Y0～Y7）及公共输入/输出端（Z）。 电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0～Y7）端，另一端连接到公共的输入/输出（Z）端。 当E为低电平时，通过A0～A2选择一个通路的开关处于低阻导通状态。

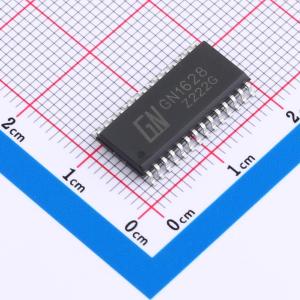

GN1628

品牌

GN(旌芯半导体)

封装

SOP-28-300mil

类目

数码管驱动

编号

C265469

配置

10段x7位；13段x4位

工作电压

3V~5.5V

时钟频率(fc)

1MHz

静态电流

130uA

描述GN1628是一款3线串口共阴极10段7位或13段4位带10x2位键盘扫描的LED驱动控制电路，三线串行通讯接口，RC振荡器，具有八级辉度可调，广泛适用于各种LED面板场合。

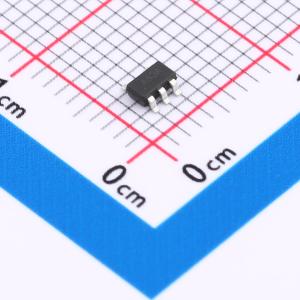

GNV321A

品牌

GN(旌芯半导体)

封装

SOT-23-5

类目

运算放大器

编号

C22461433

放大器数

单路

最大电源宽度(Vdd-Vss)

5.5V

轨到轨

轨到轨输入,轨到轨输出

增益带宽积(GBP)

1.1MHz

描述单路低功耗运算放大器，可单电源或双电源供电，失调电压：≤±1.5mV；低输入偏置电流：10pA

GN358HA

品牌

GN(旌芯半导体)

封装

SOP-8

类目

运算放大器

编号

C42463221

放大器数

双路

最大电源宽度(Vdd-Vss)

32V

输入失调电压(Vos)

2mV

输入偏置电流(Ib)

45nA

描述由两个独立高增益运算放大器组成，可以单电源工作，也可以是双电源工作，电源的功耗电流与电源电压无关

GN358A

品牌

GN(旌芯半导体)

封装

SOP-8

类目

运算放大器

编号

C22461431

放大器数

双路

最大电源宽度(Vdd-Vss)

24V

输入失调电压(Vos)

1.5mV

输入偏置电流(Ib)

45nA

描述双路运算放大器，可单电源或双电源供电，失调 电压：≤±1.5mV

GNV358TR

品牌

GN(旌芯半导体)

封装

SOP-8

类目

运算放大器

编号

C7502478

最大电源宽度(Vdd-Vss)

5.5V

增益带宽积(GBP)

1.1MHz

输入偏置电流(Ib)

10uA

描述低功耗轨到轨运算放大器 低功耗的运算放大器具有在每路运放约45uA功耗的情况下，提供1.1MHz增益带宽积。具有极低的输入偏置电流（约10uA）工作电压2.1-5.5V

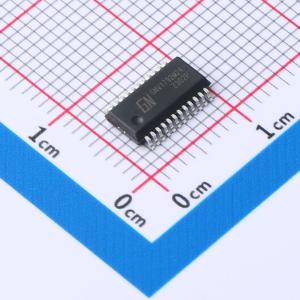

GNV1792M24

品牌

GN(旌芯半导体)

封装

SSOP-24

类目

LCD驱动

编号

C19173001

工作电压

2.5V~5.5V

占空比

1/4

偏压

1/3,1/2

工作温度

-40℃~+85℃

描述GNV1792S是一种通用单芯片LCD驱动电路，可驱动144段字符或图形。能和大多数微处理器/微控制器兼容，并通过双线总线通讯。主要应用于驱动笔段式LCD显示屏。

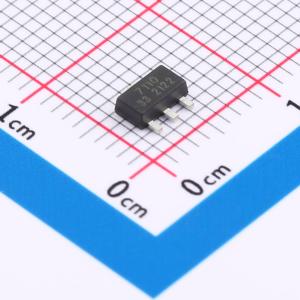

GN1117-3.3V

品牌

GN(旌芯半导体)

封装

SOT-89-3L

类目

线性稳压器(LDO)

编号

C7502486

输出类型

固定

工作电压

15V

输出电压

3.3V

输出电流

1A

描述GN1117是一款最大输出电流为1A的低压降正向稳压器，其中GN1117-ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V~13.8V范围内的调节，而GN1117-1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合。

GN393

品牌

GN(旌芯半导体)

封装

SOP-8

类目

比较器

编号

C2758334

比较器数

双路

输入失调电压(Vos)

1mV

输入偏置电流(Ib)

25nA

滞后电压(Vhys)

10mV

描述是由两个独立、精确的电压比较器组成，其失调电压不超过 2.0mV。可在单电源下或双电源下工作。并且其电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性 能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。主要用于消费类和工业类电子产品中

GN54123A

品牌

GN(旌芯半导体)

封装

SOP-8

类目

运算放大器

编号

C7502484

描述运算放大器 高速接地漏电断路器的放大器；高输入灵敏度：VT=6.1mV；高抗干扰和放浪涌；低功耗：PD=5mW(典型）；可同时作用100V-200V。
