XDS(芯鼎盛)

TX4139

品牌

XDS(芯鼎盛)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C329266

功能类型

降压型

工作电压

4.5V~75V

输出电压

800mV~50V

输出电流

2A

描述TX4139是一款单片降压开关模式转换器,具有2A连续输出电流和4.5V至75V的宽输入电压范围。输出电压可调范围为0.8V至50V,固定200KHz开关频率。内置130mΩ功率MOSFET开关,具有轻载高效率、电源节省模式、可编程最大峰值电流、逐周期限流和热关断保护等功能。

TX6121

品牌

XDS(芯鼎盛)

封装

SOT-23-6

类目

LED驱动

编号

C329273

工作电压(DC)

3.2V~100V

开关频率

1MHz

通道数

1

调光

PWM

描述TX6121 是一款高效率、高精度的降压型大功率 LED 恒流驱动控制器芯片。 芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

TX6115

品牌

XDS(芯鼎盛)

封装

SOT-23-6

类目

LED驱动

编号

C329271

工作电压(DC)

5.5V~40V

开关频率

1MHz

通道数

1

输出电流

5A

描述TX6115是一款降压型高精度、高亮度、内置高端电流检测的恒流驱动控制器。芯片通过外接电阻设定输出电流，最大输出电流5A，精度±3%。只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度调光控制功能。

TX6410B

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

LED驱动

编号

C524847

工作电压(DC)

2.5V~6V

通道数

1

输出电压

2.5V~30V

输出电流

2A

描述TX6410B是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10mA到2000mA。TX6410B内置30V 50毫欧MOS，内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。TX6410B具有很低的静态电流，典型值为60μA。

TX4138

品牌

XDS(芯鼎盛)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C329267

功能类型

降压型

工作电压

4.5V~60V

输出电压

800mV~40V

输出电流

4A

描述TX4138是一款单片降压开关模式转换器,支持4.5V至60V的宽输入电压范围,最大输出电流为4A,输出电压可调范围为0.8V至40V。该芯片具有高效率、低待机电流、可编程峰值电流和多种保护功能。

TX4144

品牌

XDS(芯鼎盛)

封装

SOP-8

类目

DC-DC电源芯片

编号

C4153685

功能类型

降压型

工作电压

6V~60V

输出电流

1.5A

开关频率

140kHz；450kHz

描述TX4144是一款内置功率MOSFET的单片降压型开关模式转换器,最大输出电流1.5A,输入电压范围6-60V,具有出色的线电压和负载调整率,效率高达93%。采用SOP8封装,集成了逐周期电流限制和热关断等保护功能。

TX6211

品牌

XDS(芯鼎盛)

封装

SOP-8

类目

LED驱动

编号

C329278

类型

DC-DC

工作电压(DC)

3.6V~100V

开关频率

1kHz~1MHz

通道数

1

描述TX6211是一款外置MOS高效率、高精度的升压型、降压型大功率LED恒流驱动控制芯片。芯片内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

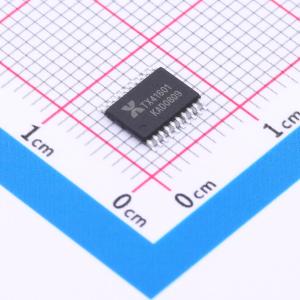

TX41601

品牌

XDS(芯鼎盛)

封装

ETSSOP-20

类目

DC-DC电源芯片

编号

C5155130

功能类型

降压型

工作电压

12V~100V

开关频率

200kHz

工作温度

-40℃~+125℃

描述TX41601是一款高压PWM控制器,专为输入电压高达100V的高性能同步降压DC/DC应用而设计。支持可调开关频率,具有多种保护功能,适用于汽车信息娱乐、电信总线转换器等应用。

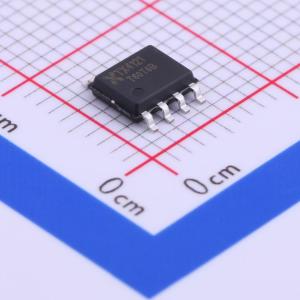

TX4121

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C329268

功能类型

降压型

工作电压

6.5V~36V

输出电流

3.1A

开关频率

300kHz

描述TX4121是一款开关降压型同步整流DC-DC转换器。芯片集成了一个36V/79mΩ高侧MOSFET和一个36V/62mΩ低侧MOSFET,宽输入工作电压6.5V至36V能提供3.1A的连续负载电流输出,并具有33V输入过压保护。峰值电流模式控制提供快速的瞬态响应和逐周期限流。可编程软启动可防止上电时的浪涌电流。采用低ESR陶瓷输出电容即可稳定工作,输入欠压锁定,输入过压保护,防止设备在高输入电压下工作,输出过压保护,输出短路保护,同时具有高低端电流限制来保护设备。芯片采用ESOP8封装。

TX4131L

品牌

XDS(芯鼎盛)

封装

SOP-8

类目

DC-DC电源芯片

编号

C19192514

功能类型

降压型

工作电压

8V~150V

输出电压

5V~30V

输出电流

10A

描述TX4131L是一款支持宽电压输入的开关降压型DC-DC 控制器，最高输入电压可超过150V。具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可高达10A以上。同时支持输出恒压和输出恒流功能，通过设置CS电阻可设置输出恒流值，通过设置FB1、FB2引脚的分压电阻可设置输出恒压值。采用固定频率的PWM控制方式，典型开关频率为140KHz，轻载时会自动降低开关频率以获得高的转换效率。内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。采用SOP8封装。

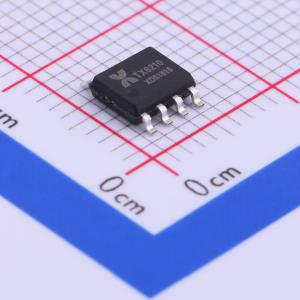

TX6210

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

LED驱动

编号

C329277

工作电压(DC)

3.2V~60V

开关频率

1kHz~1MHz

通道数

1

输出电流

2A

描述TX6210是一款内置MOS管、高效率、高精度的升压型LED恒流驱动芯片。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。

TX6128

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

LED驱动

编号

C448625

工作电压(DC)

3.2V~100V

开关频率

1MHz

通道数

1

调光

PWM

描述TX6128 是一款内置 100V 功率 MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

TX4401

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C448642

功能类型

升降压型

工作电压

2.7V~5.5V

输出电流

1A

开关频率

350kHz~1.5MHz

描述TX4401是一款高效率、固定频率的同步升降压直流/直流转换器,适用于单片机的锂离子电池或碱性电池场合,广泛应用于手持设备、掌上电脑和数码相机等便携式设备。通过外部电阻可以调节固定输出频率,最高达1.5MHz,并且振荡器可以与外部时钟同步。具有小电流<1uA>关断、过温保护和限流保护功能。

TX4130L

品牌

XDS(芯鼎盛)

封装

SOP-8-EP

类目

DC-DC电源芯片

编号

C448635

功能类型

降压型

工作电压

8V~90V

输出电压

5V~30V

输出电流

2A

描述TX4130L是一款支持宽电压输入的开关降压型DC-DC转换器,最高输入电压90V。芯片具有低待机功耗、低纹波、高效率、优异的母线电压调整率和负载调整率等特性,输出电流高达2A。芯片同时支持输出恒压和输出恒流功能,采用固定频率的PWM控制方式,典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。芯片内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。芯片采用ESOP8封装,散热片内置接VIN脚。

TX6301

品牌

XDS(芯鼎盛)

封装

SOIC-8

类目

LED驱动

编号

C329279

工作电压(DC)

5V~100V

通道数

1

输出电流

3A

调光

PWM

描述TX6301 是一款宽输入输出电压范围的高精度、高效率的升降压型 LED 恒流驱动控制芯片。芯片采用电流模闭环控制方式，可实现高精度的恒流驱动。工作频率可通过外接电容调整。

TX4114

品牌

XDS(芯鼎盛)

封装

SOP-8

类目

DC-DC电源芯片

编号

C329263

功能类型

降压型

工作电压

8V~30V

输出电压

5V~24V

输出电流

2A

描述TX4114是一款开关降压型、同步整流DC-DC电源转换芯片。芯片宽输入电压范围8V到30V,输出电流高达2A。芯片采用同步整流架构提高了能量的转换效率,开关频率可调从150kHz-500kHz。芯片具有良好的带载能力和电压调节特性。内置MOS的快速瞬态响应提高了芯片工作稳定性。只需要少量的标准外部元件即可工作。芯片具有可调的电流限制和智能过温保护功能。芯片采用标准的SOP-8封装。

TX6120

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

LED驱动

编号

C329272

工作电压(DC)

3.2V~100V

开关频率

1MHz

通道数

1

调光

PWM

描述TX6120 是一款内置 100V 功率 MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

TX41390

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C42389644

功能类型

降压型

工作电压

8V~100V

输出电流

2A

开关频率

150kHz

描述TX41390是一款支持宽电压输入的开关降压型DC-DC，最高输入电压100V。具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可达2A以上。通过设置FB引脚的分压电阻可设置输出恒压值。采用固定频率的PWM控制方式，典型开关频率为150KHz，轻载时会进入跳周期模式以获得高转换效率。内部集成软启动以及过温保护电路、输出短路保护、限流保护等功能，提高系统可靠性。采用ESOP8封装，散热片内置接CS脚。

TX6141

品牌

XDS(芯鼎盛)

封装

SOT-89-5

类目

LED驱动

编号

C448628

工作电压(DC)

5.5V~30V

开关频率

1MHz

通道数

1

输出电流

1A

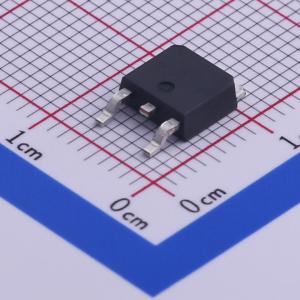

TX15N10B

品牌

XDS(芯鼎盛)

封装

TO-252

类目

场效应管(MOSFET)

编号

C448634

数量

1个N沟道

漏源电压(Vdss)

100V

连续漏极电流(Id)

15A

导通电阻(RDS(on))

100mΩ@10V,8A

描述TX15N10B 是 N 沟道逻辑增强型功率场效应晶体管，采用高单元密度 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低电压应用，如手机、笔记本电脑电源管理及其他电池供电电路，并且适用于需要极小外形尺寸表面贴装封装的低在线功率损耗应用

TX6126

品牌

XDS(芯鼎盛)

封装

ESOP-8

类目

LED驱动

编号

C691123

工作电压(DC)

8V~90V

开关频率

1kHz~1MHz

通道数

1

输出电流

800mA

描述TX6126 是一款内置 90V 功率 MOS 高效率、高精度的开关降压型 LED 恒流驱动芯片。采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

TX4310B

品牌

XDS(芯鼎盛)

封装

SOT-23-6

类目

电荷泵

编号

C448640

工作电压(Vin)

1.8V~5V

静态电流(Iq)

650uA

能量效率

83%

开关频率

1.2MHz

描述TX4310B是一款低噪声，恒定频率（1.2MHz）开关电容器倍压器。TX4310B从1.8V至5V输入产生稳定的输出电压。外部元件数量较少（VDD和VOUT处有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。

TX50N06

品牌

XDS(芯鼎盛)

封装

TO-252

类目

场效应管(MOSFET)

编号

C448633

数量

1个N沟道

漏源电压(Vdss)

60V

连续漏极电流(Id)

50A

导通电阻(RDS(on))

20mΩ@10V,20A

描述TX50N06 是 N 沟道逻辑增强型功率场效应晶体管，采用高单元密度 DMOS 沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低电压应用

TX4140

品牌

XDS(芯鼎盛)

封装

SOP-8

类目

DC-DC电源芯片

编号

C448631

功能类型

降压型

工作电压

8V~38V

输出电压

5V~5.25V

输出电流

2.4A

描述TX4140是一款高电压输入同步降压稳压器,可在宽输入电压范围内工作,提供2.4A连续输出电流,具有出色的负载和线路调节性能。开关频率固定为130kHz,同步架构提供高效设计,电流模式操作提供快速瞬态响应,简化环路稳定。其他功能包括过压保护、过流保护和热关机。采用SOP-8L封装。
