Siliconmitus(矽致微)

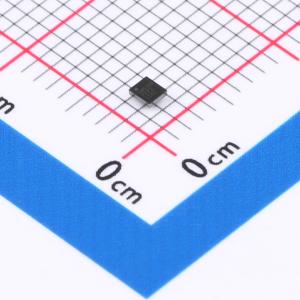

SM5306

品牌

Siliconmitus(矽致微)

封装

WLCSP-12

类目

LED驱动

编号

C340706

工作电压(DC)

2.5V~5.5V

开关频率

500kHz~1MHz

通道数

2

调光

PWM；模拟

描述SM5306 是一种电流模式升压转换器，可为每串最多10个LED的两串LED提供电源并控制电流。编程通过I2C兼容接口完成。最大LED电流可调范围为5mA至28.5mA。在给定的最大LED电流下，可以通过指数或线性调光步骤进一步调整LED亮度。此外，还可以启用脉冲宽度调制（PWM）亮度控制，允许通过逻辑电平PWM信号调整LED电流。升压开关频率可编程设置为500kHz以实现低开关损耗性能，或者设置为1MHz以使用小型低剖面电感器。这些频率可以设置10%的偏移量。过电压保护可编程设置为16V、24V、32V或40V，以适应多种LED配置和肖特基二极管/输出电容组合。SM5306 采用12凸点、1.65mm x 1.43mm WLCSP封装。
