Waveshare(微雪电子)

1.8inch LCD Module

品牌

Waveshare(微雪电子)

封装

-

类目

LCD显示屏

编号

C359940

核心芯片

ST7735S

尺寸(inch)

1.8

描述【一句话自我介绍】我是一款1.8寸LCD扩展板，128×160分辩率，带有内部控制器，使用SPI接口通信。【我的特点】使用SPI控制，确保不会占用太多接口引脚资源，提供完善的配套资料手册(Raspberry Pi/VisionFive2/Arduino/STM32等示例程序)

1.54inch e-Paper

品牌

Waveshare(微雪电子)

封装

-

类目

墨水屏

编号

C5374685

描述无需背光，断电可长时间保持最后一屏的显示内容。功耗非常低，基本只在刷新时耗电。提供完善的配套资料手册(驱动板原理图、Raspberry Pi/Jetson Nano/Arduino/ STM32等示例程序)

1.5inch OLED Module

品牌

Waveshare(微雪电子)

封装

-

类目

OLED显示屏

编号

C5374686

接口类型

I2C；SPI

尺寸(inch)

1.5

像素分辨率

128x128

描述带有内部控制器，可使用SPI和I2C通信。显示更清晰。支持16灰度级显示，画面层次感更强、更逼真。支持两种接口，可通过电阻选择通信方式。提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)。

1.3inch LCD HAT

品牌

Waveshare(微雪电子)

封装

-

类目

LCD显示屏

编号

C359937

描述树莓派专用1.3寸IPS显示屏，240x240分辨率，带有内部控制器，可使用SPI接口通信。你的树莓派是否需要一款迷你的显示屏？小小身躯的我也可以显示桌面播放视频。基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板，IPS屏幕，广视角，显示效果出众，小尺寸高分辨率，高清显示，板载一个摇杆和三个按键，简单实用，提供完善的配套资料手册(Raspberry(c与python)等示例程序)，驱动芯片：ST7789，支持接口：SPI，显示颜色：RGB，65K彩色，分 辨 率：240x240，背光：LED，工作电压：3.3V

USB3300 USB HS Board

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C5374677

描述USB HS PHY，基于ULPI接口的USB HS PHY，USB3300，MIC2075-1BM，ULPI接口。

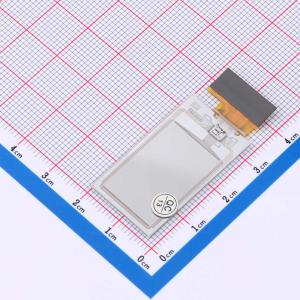

1.02inch e-Paper

品牌

Waveshare(微雪电子)

封装

-

类目

墨水屏

编号

C22438990

描述我的特点 无需背光，断电可长时间保持最后一屏的显示内容 功耗非常低，基本只在刷新时耗电 提供完善的配套资料手册(驱动板原理图、Raspberry Pi/Jetson Nano/Arduino/ STM32等示例程序)

ESP32-S3-Pico

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C18198404

描述开发板 产品特性 是一款体积小巧，搭载多种数字接口的微控制器开发板。 在硬件上，采用 ESP32-S3R2 为主芯片，其搭载 Xtensa 32 位 LX7 双核处理器的主频高达 240MHz，内置 512KB SRAM（TCM）和 2MB PSRAM；接口芯片采用 CH343 与 CH334，可通过 USB-C 口进行 USB 和 UART 开发；DC-DC 芯片采用 MP28164，高效率降压-升压芯片，负载电流可达 2A，能保障产品使用安全。 在软件上，可选择 ESP-IDF、Arduino、MicroPython 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。 主要功能特性： 采用 ESP32-S3R2 为主芯片，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz 集成 512KB SRAM、384KB ROM、2MB PSRAM、16MB Flash 存储器 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能 采用 USB Type-C 接口，无需纠结正反插 板载 CH343 与 CH334 芯片，通过一个 Type-C 接口就可以满足 USB 和 UART 开发使用需求 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A 多达 27 个多功能的 GPIO 引脚引出 拥有丰富的外设接口，包括全速 USB OTG、SPI、I2C、UART、ADC、PWM 以及 DVP（8 位 ~ 16 位摄像头接口）、LCD 接口（8 位 ~ 16 位并行 RGB、I8080、MOTO6800）等，可以更加灵活地实现各种功能 邮票孔设计，可直接焊接集成到用户自主设计的底板上 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求 支持 Raspberry Pi Pico 扩展板生态，适用于人工智能物联网应用开发

RP2040-LCD-0.96

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C5374682

描述RP2040-LCD-0.96 是一款基于树莓派 RP2040 设计的，低成本高性能的微控制器开发板，具有灵活数字接口。与 Raspberry Pi Pico 一样，硬件上采用了 Raspberry Pi 官方自主研发的 RP2040 微控制器芯片，软件上可选择树莓派提供的 C/C++ SDK，或者使用 MicroPython 进行开发，可方便快速入门开发，并嵌入应用到产品中。不仅如此，它还板载了 0.96 英寸 IPS 显示屏、锂电池充放电接口以及高效率 DC-DC 降压-升压芯片。主要功能特性有：采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片。搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟。内置了 264KB 的 SRAM 和 2MB 的片上 Flash。采用 Type-C 接口，紧跟时代潮流，无需纠结正反插。板载 0.96 英寸 160×80 像素的 65K 彩色 IPS LCD 显示屏。板载锂电池充放电接口，有利于本产品使用在一些移动场景当中。板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A。邮票孔设计，可直接焊接集成到用户自主设计的底板上 (由于板子底部有元件，需将底部开槽嵌入)。USB1.1 主机和设备支持。支持低功耗睡眠和休眠模式。可通过 USB 识别为大容量存储器进行拖放式下载程序。多达 26 个多功能的 GPIO 引脚。2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，16 个可控 PWM 通道。精确的片上时钟和定时器。温度传感器。

4.3inch-DSI-LCD

品牌

Waveshare(微雪电子)

封装

-

类目

LCD显示屏

编号

C3294587

尺寸(inch)

4.3

像素分辨率

800x480

描述产品特点：4.3寸IPS屏，电容式5点触摸控制，钢化玻璃电容触摸面板，硬度达6H，支持Pi 4B/3B+/3A+/3B/2B/B+/A+，部分CM3/3+/4扩展板需另购转接线 DSI-Cable-15cm，直接通过Raspberry Pi的DSI接口驱动LCD，刷新率可达60Hz，配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie，免驱，支持通过软件控制背光亮度

DHT22 Temperature-Humidity Sensor

品牌

Waveshare(微雪电子)

封装

-

类目

传感器模块

编号

C431938

描述数字温湿度传感器，用于检测环境温湿度，采用DHT22(AM2302)，标准单总线接口。相比DHT11，我拥有更高的精度和更大的量程。温度：分辨率：0.1°C，精度：±0.5℃，检测范围：-40°C ~ 80°C，湿度，分辨率：0.1%RH，精度：±2%RH (25°C)，检测范围：0%RH ~ 99.9%RH，工作电压 ：3.3V ~ 5.5 V。推荐存储环境：温度：10°C ~40°C，湿度：60%RH以下，气象站、湿度调节器和测试及检测设备等。

OV2640 Camera Board

品牌

Waveshare(微雪电子)

封装

-

类目

传感器模块

编号

C359962

描述供电电压：3.3V IO电压：1.7V ~3.3V DC

RP2040-LCD-1.28

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C5374683

描述RP2040-LCD-1.28 是一款微雪 (Waveshare ) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载了 1.28inch LCD 圆形屏幕、锂电池充电芯片、六轴传感器（三轴加速度与三轴陀螺仪）等外设，并且引出了所有的 GPIO 与 Debug 接口，方便开发并嵌入应用到产品中。采用 Raspberry Pi 自主设计的 RP2040 微控制器芯片。搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟。内置 264KB 的 SRAM 和 2MB 的片上 Flash。采用 Type-C 接口，紧跟时代潮流，无需纠结正反插。板载 1.28 英寸 240 × 240 分辨率，65K 彩色 IPS LCD 显示屏，能清晰地显示彩色图片。板载锂电池充放电接口，有利于移动场景使用。全部 GPIO 经过 1.27 间距排母引出 (共 30 个，但是有引脚已经连接内部电路，复用时需要注意，详情请参考 wiki)USB1.1 主机和设备支持。支持低功耗睡眠和休眠模式。可通过 USB 识别为大容量存储器进行拖放式下载程序。2 个 SPI，2 个 I2C，2 个 UART，4 个 12 位 ADC，16 个可控 PWM 通道。精确的片上时钟和定时器。

RS232 Board

品牌

Waveshare(微雪电子)

封装

-

类目

RS232总线模块

编号

C359969

数据速率

120Kbps

工作电压

3V~5.5V

是否静电保护

是

描述功能简介：RS232发送接收器。主要特点：3V-5.5V供电，带ESD保护，支持流控制，典型应用：串口电平转换，主要资源：SP3232，DB9接口母头，UART接口。资料包括：电路原理图，相关PDF资料。使用说明：（这里，以接入MCU为例，说明各PIN如何连接），VCC：接3V-5.5V，GND：接GND，RxOUT：接MCU.RX （ 信号流向：MCU.RX << SP3232 << PC.TX ），TxIN ：接MCU.TX （ 信号流向：MCU.TX >> SP3232 >> PC.RX ），CTS ：接MCU.CTS （ 信号流向：MCU.CTS << SP3232 << PC.RTS ），RTS ：接MCU.RTS （ 信号流向：MCU.RTS >> SP3232 >> PC.CTS ）

USB TO TTL

品牌

Waveshare(微雪电子)

封装

-

类目

USB转换模块

编号

C7437604

输入接口

USB

输出接口

UART(TTL)

描述我是一款工业级 USB 转 TTL 转换器，采用原装 FT232RL， 内置自恢复保险丝、ESD 和 IO 保护二极管电路等，体型小巧精致。产品参数 产品类型 工业级 USB 转 TTL 转换器 主机接口 USB 通信速率 300bps ~ 3Mbps 设备接口 UART USB 接口 接口形式：USB-A 型接口 接口保护：自恢复保险丝、ESD 静电保护 UART 接口 接口形式：接线端子 接口形式：8PIN 防呆接口 接口保护：IO 保护二极管电路 指示灯 PWR：电源指示灯，接入 USB，检测到电压则亮灯 TXD：发送指示灯，有数据从 USB 口发出时亮灯 RXD：接收指示灯，有数据从设备接口发回时亮灯 原装进口芯片 采用原装 FT232RL 芯片，提供更好的稳定性以及兼容性， 轻松实现计算机与TTL设备的工业级高性能通信

Luckfox Pico

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C18198402

描述是一款基于瑞芯微 RV1103 芯片具有高性价比的微型 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、GPIO、UART、SPI、I2C、USB 等，便于快速开发和调试产品参数 处理器 Cortex A7@1.2GHz + RISC-V 神经网络处理器 (NPU) 0.5TOPS，支持 int4、int8、int16 图像处理器 (ISP) 输入 4M @30fps (Max) 内存 512Mb DDR2 USB USB 2.0 Host/Device 摄像头接口 MIPI CSI 2-lane GPIO 24 个 GPIO 引脚 网口 10/100M Ethernet controller and embedded PHY 默认存储介质 Micro SD 卡座 高度集成 强劲性能 集成 CPU、NPU、ISP 等处理器 LuckFox Pico 高度集成 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、in8、int16 混合量化，其中 int8 算力为 0.5TOPS，int4 算力可达 1.0TOPS 内置自研第 3 代 ISP3.2，支持 400 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，让拍摄画面既高清，体积更小，存储空间提升一倍 内置 RISC-V MCU 的设计，支持低功耗快速启动，支持 250ms 快速抓图，并同时加载 AI 模型库，可实现 “1 秒内” 完成人脸识别 内置的 16 位 DRAM DDR2，可维持要求苛刻的内存带宽 集成了内置的 POR，音频编解码器和 MAC PHY

USB TO RS485

品牌

Waveshare(微雪电子)

封装

-

类目

USB转换模块

编号

C5452423

描述工业级 USB 转 RS485 转换器，采用 FT232RL 和 SP485EEN 两款原装进口的芯片方案，通信稳定，适用于各种通信要求较高的工控设备或应用。支持USB转RS485通信。采用 FT232RL和SP485EEN两款原装进口芯片，通信高速、稳定、可靠、兼容性好。板载 TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力。板载 3 个 LED 指示灯，方便查看电源和信号收发状态。

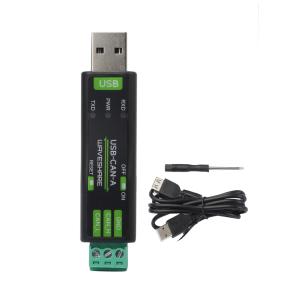

USB-CAN-A

品牌

Waveshare(微雪电子)

封装

-

类目

USB转换模块

编号

C22438989

描述产品特性 支持 CAN2.0A（标准帧）和 CAN2.0B（扩展帧） 支持 CAN 通讯波特率范围：5kbps~1Mbps，可自定义 CAN 波特率 支持四种工作模式：正常模式、环回模式、静默模式、静默环回模式 支持多种 CAN 数据发送方式：单帧发送、多帧发送、手动发送、定时发送和循环发送 支持多种 CAN 数据接收方式：可配置只接收指定 ID 的数据，也可指定 ID 自动应答配置好的数据 支持收发 CAN 数据保存为 TXT 或 EXCEL 文本 支持 CAN 总线检测，方便查看 CAN 总线状态 CAN 收发数据显示都带时间标识，可顺序显示，也可刷新显示 支持设置 USB 虚拟 COM 口的通信波特率 (9600 ~ 2000000bps)，默认为 2000000bps 支持通过配置软件或串口指令设置工作参数，可断电保存 采用 STM32 进口芯片方案，通信稳定可靠 板载 TVS(瞬态电压抑制管)，有效抑制电路的浪涌电压和瞬态尖峰电压 提供 Windows 版本的中英文上位机软件，使用方便 支持二次开发，只需处理收发命令即可

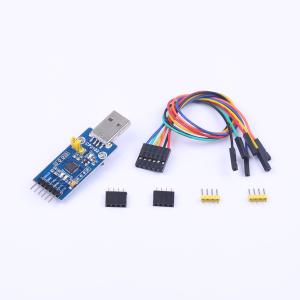

CP2102 USB UART Board (type A)

品牌

Waveshare(微雪电子)

封装

-

类目

USB转换模块

编号

C431967

描述CP2102特性：单芯片USB转UART数据转换器。无需外部电阻，无需外部振荡器；片内上电复位电路，片内电压调节器。集成1024字节EEPROM（可用于存储各类信息）。USB功能符合USB2.0规范，全速(12Mbps)。SUSPEND引脚支持USB挂起状态。UART功能：所有握手和调制解调器接口信号，支持的数据格式：数据位：5，6，7，8；停止位：1， 1.5， 2；校验位：奇校验，偶校验，无校验，波特率300bps至1Mbps，576字节接收缓冲器；640字节发送缓冲器，支持硬件或X-On / X-Off握手，支持事件状态

RP2040-One

品牌

Waveshare(微雪电子)

封装

-

类目

开发板

编号

C7437605

描述开发板@@产品特性 采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片 双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟 内置了 264KB 的 SRAM 和 4MB 的片上 Flash 真正的邮票孔设计，可直接焊接集成到用户自主设计的底板上 USB1.1 主机和设备支持 支持低功耗睡眠和休眠模式 可通过 USB 识别为大容量存储器进行拖放式下载程序 RP2040 的 29 个 GPIO 引脚引出（20 个可通过排针引出，其余仅可焊接引出） SPI*2，I2C*2，UART*2，12 位 ADC*4，PWM*16 精确的片上时钟和定时器 温度传感器 片上加速浮点库 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

ETH/USB HUB HAT

品牌

Waveshare(微雪电子)

封装

-

类目

树莓派

编号

C5374675

描述我是块集成了以太网和USB集线器功能的树莓派扩展板，扩充了1个RJ45网口和3个USB口。【我主要做什么】你还在为Raspberry Pi Zero/Zero 2W/Zero W/Zero WH 接入各种USB设备而烦恼吗？亦或者你希望获得更稳定的网络连接？那么，找我就对了，我就是为它量身定做的。当然，如果你想把我用在Raspberry Pi 2B/3B/3B+/4B上，我也可以Hold得住，多USB口，妙用更多哦。【我的特性】板载3个USB扩展口，兼容USB2.0/1.1传输。板载RTL8152B以太网芯片，引出RJ45网口，10/100M自适应。板载多个指示灯，方便查看电源、网口和USB扩展接口的工作状态

7inch HDMI LCD (C)

品牌

Waveshare(微雪电子)

封装

-

类目

LCD显示屏

编号

C359951

描述功能简介：特性：7寸树莓派电容屏 USB免驱 多系统支持。分辨率产品特点：7寸IPS屏，硬件分辨率为1024×600，5点电容式触摸控制，配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie，作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7，支持背光控制，更省电。

FT232 USB UART Board (type A)

品牌

Waveshare(微雪电子)

封装

-

类目

USB转换模块

编号

C431966

描述产品特性：采用原装FT232RNL，比仿冒品稳定很多。支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10/11...支持3种供电模式：5V对外供电；3.3V对外供电；由外部供电（要求3.3V-5V）。带3个LED：TXD LED、RXD LED、POWER LED，TXD、RXD、RTS#、CTS#：采用弯排针引出。

USB TO AUDIO

品牌

Waveshare(微雪电子)

封装

-

类目

树莓派

编号

C5374680

描述USB 转音频模块，支持播放和录音，立体声编解码；可以多种采样率，多系统兼容，支持树莓派和 Jetson Nano；“听/说”二合一；简单方便免驱动，即插即用。产品特性：板载电源指示灯，方便查看工作状态。板载麦克风和喇叭接口，支持音频输入/输出。免驱动，即插即用，兼容 Windows、mac OS、Linux 和 Android 等系统。使用标准 USB 2.0 通用接口，体型小巧精致。提供完善的配套资料手册

Sound Sensor

品牌

Waveshare(微雪电子)

封装

-

类目

传感器模块

编号

C431961

描述产品描述：采用音频处理芯片LM386，对音频信号进行200倍放大，灵敏度可调，信号输出指示。产品参数：麦克风的灵敏度：52dB，频段：50Hz ~ 20KHz，工作电压：3.3V ~ 5.3V，固定孔尺寸：2.0mm，主要用途：音频放大、检测环境声音的有无或判断声音强度的大小（不能测量具体的分贝数）。
