晶扬电子

TT0321SBX

品牌

晶扬电子

封装

DFN1006-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C3038065

极性

双向

反向截止电压(Vrwm)

3.3V

钳位电压

8V

峰值脉冲电流(Ipp)

5A

描述TT0321SBX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.45pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。TT0321SBX采用符合RoHS标准且无卤的1.0mm x 0.6mm x 0.55mm DFN1006-2L封装。

JY3407AX

品牌

晶扬电子

封装

SOT-23

类目

场效应管(MOSFET)

编号

C3038098

数量

1个P沟道

漏源电压(Vdss)

30V

连续漏极电流(Id)

4.3A

导通电阻(RDS(on))

50mΩ@10V

描述MOS管/PC/一体机@@P沟道增强型功率MOSFET

2N7002KX

品牌

晶扬电子

封装

SOT-23

类目

场效应管(MOSFET)

编号

C3038094

数量

1个N沟道

漏源电压(Vdss)

60V

连续漏极电流(Id)

300mA

导通电阻(RDS(on))

3.5Ω@5V

描述MOSFET，小信号，SOT-23

TT0501SBX

品牌

晶扬电子

封装

DFN1006-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C3038064

极性

双向

反向截止电压(Vrwm)

5V

钳位电压

15V

峰值脉冲电流(Ipp)

4A@8/20us

描述TT0501SBX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0501SBX典型电容仅为0.35pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、极快速充电器件模型（CDM）ESD和电缆放电事件（CDE）等。TT0501SBX采用超小型DFN1006 - 2L封装。每个TT0501SBX器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD耐受性等综合特性，使TT0501SB非常适合高速数据端口和高频线路（如USB 2.0和天线线路）应用，例如手机和高清视觉设备。

1N4148WSX

品牌

晶扬电子

封装

SOD-323

类目

开关二极管

编号

C6423741

正向压降(Vf)

1.25V@150mA

直流反向耐压(Vr)

75V

整流电流

150mA

耗散功率(Pd)

200mW

描述封装: SOD-323

1N4148WX

品牌

晶扬电子

封装

SOD-123

类目

开关二极管

编号

C5156723

正向压降(Vf)

1.25V@150mA

直流反向耐压(Vr)

75V

整流电流

150mA

耗散功率(Pd)

400mW

SS8050

品牌

晶扬电子

封装

SOT-23

类目

三极管(BJT)

编号

C22459276

晶体管类型

NPN

集电极电流(Ic)

1.5A

集射极击穿电压(Vceo)

25V

耗散功率(Pd)

300mW

描述此器件采用 SOT-23封装，适用于低功率表面贴装应用。

TS0321LEX

品牌

晶扬电子

封装

SOD-323

类目

静电和浪涌保护(TVS/ESD)

编号

C5156704

反向截止电压(Vrwm)

3.3V

钳位电压

15V

峰值脉冲电流(Ipp)

30A

峰值脉冲功率(Ppp)

450W

描述启动电压min3.6V 电容0.6pF

P4200SCX

品牌

晶扬电子

封装

SMB

类目

半导体放电管(TSS)

编号

C5364053

SMCJ20CAX

品牌

晶扬电子

封装

SMC

类目

静电和浪涌保护(TVS/ESD)

编号

C3038087

极性

双向

反向截止电压(Vrwm)

20V

峰值脉冲功率(Ppp)

1.5kW@10/1000us

反向电流(Ir)

5uA

描述VRWM20(V)/VBR(Min)@IT22.2(V)/VBR(Max)@IT25.5(V)/IT1(mA)/IR5(uA)/VC(Max)32.4(V)/Ipp(Max)46.3(A)

MMBT3904X

品牌

晶扬电子

封装

SOT-23

类目

三极管(BJT)

编号

C5156716

描述Type(NPN)/VCBO60(V)/VCEO40(V)/VEBO 6(V)/IC0.2(A)/hFE30~300/fT300(MHz)

TT0501MBX

品牌

晶扬电子

封装

DFN1006-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C3038070

反向截止电压(Vrwm)

5V

钳位电压

12V

峰值脉冲电流(Ipp)

4A

击穿电压

6V

描述TT0501MBX是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。TT0501MBX的典型电容仅为12pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0501MBX采用超小型uDFN - 2L封装。每个TT0501MBX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

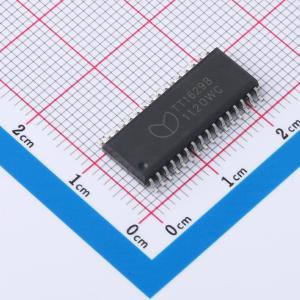

TT1638X

品牌

晶扬电子

封装

SOP-28

类目

LED驱动

编号

C5364020

开关频率

500kHz

通道数

8

调光

PWM

工作温度

-40℃~+80℃

描述TT1638X是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。

TS0301PEX

品牌

晶扬电子

封装

SOD-323

类目

静电和浪涌保护(TVS/ESD)

编号

C7433985

反向截止电压(Vrwm)

3.3V

钳位电压

10V

反向电流(Ir)

100nA

防护等级

IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2

描述TS0301PEX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0301PEX典型电容仅为4.5pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD，4级 ±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT，40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌，35A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS0301PEX采用SOD323封装。每个TS0301PEX器件可保护一对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS0301PEX非常适合手机和MP3播放器等便携式应用。TS0301PEX的低钳位电压可确保受保护IC承受的应力最小。

TT0541SBX

品牌

晶扬电子

封装

DFN1006-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C5156696

极性

双向

反向截止电压(Vrwm)

5V

钳位电压

15V

峰值脉冲电流(Ipp)

4.5A@8/20us

描述启动电压min.7V 电容0.3pF

TT1501SBX

品牌

晶扬电子

封装

UDFN-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C5156692

反向截止电压(Vrwm)

15V

钳位电压

27V

击穿电压

19V

反向电流(Ir)

1uA

描述启动电压min.16.7V 电容0.35pF

TT0421SAX

品牌

晶扬电子

封装

DFN0603-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C5364033

极性

双向

反向截止电压(Vrwm)

3.3V

钳位电压

4.5V

击穿电压

9V

描述TT0421SAX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.15pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。TT0421SAX采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN0603-2L封装。

TP6063F-TDX

品牌

晶扬电子

封装

SOT-23-5

类目

功率电子开关

编号

C5156726

类型

低侧开关

通道数

1

输入控制逻辑

高电平有效

最大连续电流

1A

描述TP6063F-TD是一款超低导通电阻（RDS(ON)）开关，具备限流功能，可保护电源免受过流和短路情况的影响。

TS0501VBX

品牌

晶扬电子

封装

DFN1006-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C3038075

反向截止电压(Vrwm)

5V

钳位电压

10V

峰值脉冲电流(Ipp)

11A@8/20us

峰值脉冲功率(Ppp)

100W@8/20us

描述TS0501VB X是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0501VBX典型电容仅为2.0pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（11A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

TT0321SAX

品牌

晶扬电子

封装

DFN0603-2L

类目

静电和浪涌保护(TVS/ESD)

编号

C3038066

极性

双向

反向截止电压(Vrwm)

3.3V

钳位电压

5.2V

峰值脉冲电流(Ipp)

5.5A@8/20us

描述TT0321SA X是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.27pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。TT0321SAX采用符合RoHS标准且无卤的0.6mm x 0.3mm x 0.3mm DFN0603 - 2L封装。

TT0314TPX

品牌

晶扬电子

封装

DFN2510-10L

类目

静电和浪涌保护(TVS/ESD)

编号

C5307962

反向截止电压(Vrwm)

3.3V

钳位电压

3.5V

峰值脉冲功率(Ppp)

20W@8/20us

击穿电压

9V

描述TT0314TPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.7pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 5（雷击）标准（5A，8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等。TT0314TP采用符合RoHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510 - 10L封装。该器件在单个封装中集成了八个浪涌额定的超低电容转向二极管和一个TVS。在瞬态条件下，转向二极管将瞬态电流引导至电源线的正极或接地。

P3100SCX

品牌

晶扬电子

封装

SMB

类目

半导体放电管(TSS)

编号

C5364055

断态峰值电压(Vdrm)

275V

开关电压(Vs)

350V

峰值脉冲电流(Ipp)

100A

漏电流

5uA

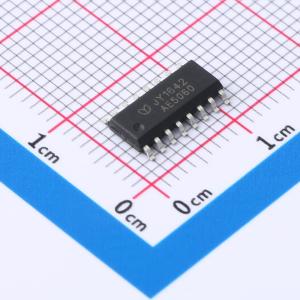

JY1642X

品牌

晶扬电子

封装

SOP-16

类目

LED驱动

编号

C6423752

工作电压(DC)

3V~5.5V

通道数

8

工作温度

-40℃~+80℃

描述LED 驱动控制专用电路 VDD-3.3/5.0V，IOQ-25mA

TS2814VUX

品牌

晶扬电子

封装

SOP-8

类目

静电和浪涌保护(TVS/ESD)

编号

C7434049

极性

单向

反向截止电压(Vrwm)

2.8V

钳位电压

5V；8V；14V

峰值脉冲电流(Ipp)

50A@8/20us

描述TS2814VUX是一款超低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2814VUX的典型电容仅为1.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（50A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TS2814VUX采用SOP - 8封装。每个TS2814VUX器件可保护两对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS2814VUX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS2814VUX的低钳位电压可确保受保护IC承受的应力最小。
