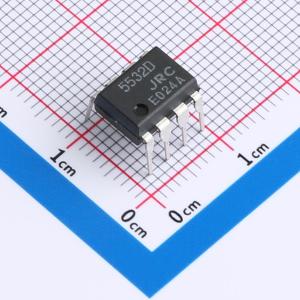

NJM5532D

品牌

Nisshinbo

封装

DIP-8

类目

运算放大器

编号

C4368114

放大器数

双路

最大电源宽度(Vdd-Vss)

44V

增益带宽积(GBP)

10MHz

输入失调电压(Vos)

500uV

描述NJM5532是一款高性能双通道低噪声运算放大器。与标准双通道运算放大器（如NJM4558）相比，它具有更好的噪声性能、改进的输出驱动能力和显著更高的小信号带宽和功率带宽。该器件内部补偿适用于电压跟随器电路。这使得该器件特别适合应用于高质量和专业音频设备、仪器仪表、控制电路和电话通道放大器。

RP122K181D-TR

品牌

Nisshinbo

封装

DFN1010-4B

类目

线性稳压器(LDO)

编号

C7348798

输出类型

固定

工作电压

5.5V

输出电压

1.8V

输出电流

400mA

描述RP122x是一款低压差线性稳压器（LDO），通过低电源电流实现了低输出噪声、高纹波抑制和快速响应特性。该器件不仅适用于高性能模拟电路等对噪声敏感的应用，也适用于各种其他应用。

NJW4832KH1-B-TE3

品牌

Nisshinbo

封装

DFN-6(2x2)

类目

功率电子开关

编号

C3655699

R5478N102CD-TR-FF

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259801

芯片类型

保护芯片

工作电压

1.5V~5V

充电饱和电压

4.35V

放电截止电压

3V

描述R5475N/R5478Nxxxxx系列是基于高压CMOS的保护IC，用于单节可充电锂离子（Li+）/锂聚合物电池的过充/过放、过载电流保护，还包括一个短路保护器，用于防止大的外部短路电流和过放电电流。 每个IC由三个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电压从低值越过检测器阈值到高值时，COUT引脚的输出在内部固定延迟时间后切换到低电平。释放过充检测器的条件因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过充后，当充电器从电池组断开后，将一种负载连接到VDD，且电池电压低于过充检测器阈值时，检测器可以复位，COUT的输出变为“H”。如果充电器继续连接到电池组，即使电池电压低于过充检测器阈值，过充状态也不会释放。另一方面，对于所谓的“电压电平释放”版本，检测到过充后，当电池电压达到过充释放电压时，COUT的输出变为“H”。 DOUT引脚的输出，即过放电检测器和过放电电流检测器的输出，当放电电压从高值越过检测器阈值到低于VDET2的值时，在内部固定延迟时间后切换到“L”电平。 释放过放电检测器的条件也因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过放电电压后，将充电器连接到电池组，当电池供电电压高于过放电检测器阈值时，VD2释放，DOUT引脚的电压变为“H”电平。另一方面，对于所谓的“电压电平释放”版本，如果未连接充电器，当电池电压达到过放电释放电压时，过放电检测器释放。如果连接了充电器，当电池电压达到过放电释放电压时，过放电检测器释放。过放电电流和短路状态可以通过内置的过电流检测器VD3进行检测和切断，此时DOUT被使能为低电平。一旦检测到过放电电流或短路，通过将电池组从负载系统断开，VD3释放，DOUT电平切换到高电平。 检测到过放电后，通过停止内部电路的运行，供电电流将保持极低。 当COUT的输出为“H”时，如果V - 引脚电平设置为Vss - 2V，则可以缩短检测器的延迟时间。特别是，过充检测器的延迟时间可以缩短到约1/57。因此，可以减少保护电路板的测试时间。COUT和DOUT的输出类型为CMOS。提供6引脚SOT - 23 - 6封装。

RP114K301D-TRB

品牌

Nisshinbo

封装

DFN-4-EP(1x1)

类目

线性稳压器(LDO)

编号

C194610

输出类型

固定

工作电压

5.25V

输出电压

3V

输出电流

300mA

描述RP114x系列是采用CMOS工艺技术开发的正电压稳压器IC，具有高纹波抑制比、低输入/输出电压差、高精度和低电流消耗等特点。该系列IC由基准电压源、误差放大器、输出电压设定电阻网络、短路限流电路、芯片使能电路等组成。

RP114K121D-TRB

品牌

Nisshinbo

封装

DFN1010-4B

类目

线性稳压器(LDO)

编号

C6916245

输出类型

固定

工作电压

5.25V

输出电压

1.2V

输出电流

300mA

RP114K181D-TRB

品牌

Nisshinbo

封装

DFN1010-4B

类目

线性稳压器(LDO)

编号

C376171

输出类型

固定

工作电压

5.25V

输出电压

1.8V

输出电流

300mA

描述RP114x是一款基于CMOS的电压调节器IC，具有高输出电压精度、低电源电流、低压差和高纹波抑制比等特性。该IC由电压基准单元、误差放大器、用于设置输出电压的电阻、短路电流限制电路、芯片使能电路等组成。RP114x的最小输入电压为1.4V，输出电压可在0.8V至3.6V之间设置（以0.1V为步进）。该IC的输出电压为内部固定值。由于内置了低导通电阻的晶体管，该IC具有低压差电压。低电源电流和芯片使能功能可延长各系统的电池使用寿命。RP114x的纹波抑制、线性瞬态响应和负载瞬态响应都非常出色，因此该IC非常适合用于手持通信设备的电源。由于该IC的封装形式有DFN(PLP)1010 - 4、DFN(PLP)1010 - 4B、SC - 88A、SOT - 23 - 5，因此可以在电路板上进行高密度贴装。

R1244N001B-TR-FE

品牌

Nisshinbo

封装

SOT-23-6W

类目

DC-DC电源芯片

编号

C259726

功能类型

降压型

工作电压

4.5V~30V

输出电压

800mV~15V

输出电流

1.2A

描述R1244N001B是基于CMOS工艺的内置开关的DC/DC转换器,能提供最大1.2A的电流。内置上端开关的导通电阻为0.35Ω（典型值）,工作电压范围为4.5V至30V,输出电压范围为0.8V至15V,开关频率为1.25MHz。具备多种保护功能,包括尖峰电流限制、输出短路保护、热关断和欠压锁定功能。

R5460N207AF-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259798

芯片类型

保护芯片

工作电压

1.5V~10V

电池类型

锂离子/聚合物

电池节数

2

描述R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

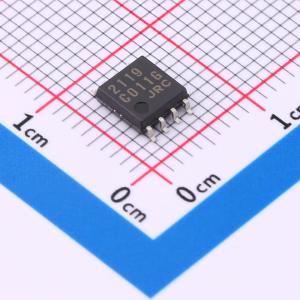

NJM2119M

品牌

Nisshinbo

封装

DMP-8

类目

运算放大器

编号

C4369052

放大器数

双路

最大电源宽度(Vdd-Vss)

36V

增益带宽积(GBP)

1MHz

输入失调电压(Vos)

450uV

描述NJM2119 是一款超低输入失调电压和偏置电流、低漂移的单电源双运算放大器。NJM2119 适用于高精度仪器放大器和传感器放大器。

R5460N212AF-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259717

芯片类型

保护芯片

工作电压

1.5V~10V

电池类型

锂离子/聚合物

电池节数

2

描述R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

R5460N214AF-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259719

芯片类型

保护芯片

工作电压

1.5V~10V

电池类型

锂离子/聚合物

电池节数

2

描述R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

RP112N331D-TR-FE

品牌

Nisshinbo

封装

SOT-23-5

类目

线性稳压器(LDO)

编号

C7428405

输出类型

固定

工作电压

5.25V

输出电压

3.3V

输出电流

150mA

R5460N213AD-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259718

芯片类型

保护芯片

工作电压

1.5V~10V

电池类型

锂离子/聚合物

电池节数

2

描述R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

R5460N210AD-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259716

芯片类型

保护芯片

工作电压

1.5V~10V

充电饱和电压

3.65V

放电截止电压

2.5V

描述R5460xxxxxx 系列是高耐压、CMOS 工艺的电池保护IC，用于2 节串联锂离子/锂聚合物可充电电池的过充电/过放电保护，还内置了负载短路保护电路以防止大的负载短路电流；内置了过电流保护电路以防止放电过电流和充电过电流。该系列中的每款IC 均由六个电压检测器，一个基准单元，一个延时电路，一个负载短路保护电路，一个振荡器，一个计数器和一个逻辑模块构成。当充电电压/充电电流由低变高，超过了对应检测器的阈值时，在一个内置固定延时后，引脚COUT的输出就会切换到低电平。解除过充电保护的方法：检测到过充电或充电过电流之后，将电池与充电器断开，再接上负载，当电池电压低于过充电检测器阈值时，过充电检测器才可以被重置，COUT输出才会变回高电平。如果充电器一直连接在电池上，当电池电压低于过充电解除电压时，过充电保护就会被解除。当放电电压由高变低，小于过放电检测阈值VDET2时，在一个内置固定延时后，引脚DOUT的输出(和过放电检测器及过电流检测器的输出相关)将切换到低电平。检测到过放电之后，解除过放电保护的条件如下：A/D 版本：给电池接上充电器，只要电池电压大于等于过放电检测电压；或者，不接充电器，只要电池电压高于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。C 版本：给电池接上充电器，只要电池电压大于等于过放电检测电压，过放电保护就会解除，DOUT输出变回高电平。E 版本：不论电池是否接上充电器，只要电池电压大于等于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。F 版本：给电池接上充电器，只要电池电压大于等于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。对于A/C/D 版本，在连接充电器的情况下，过放电检测器没有滞回功能。对于E/F 版本，即使充电器连接在电池上，过放电检测器仍然存在滞回功能。即使电池自放电到0V，仍然允许对其充电。检测到过电流或负载短路后，通过将负载从电池上移除，过电流保护或负载短路保护就会被解除，DOUT的电平会跳回高电平。在检测到过放电后，通过暂停内部电路的工作，消耗电流将变得非常小。当引脚COUT的输出是高电平时，如果V - 引脚电平被设定在延时缩短模式的电压阈值(典型值为 - 1.6V)，检测延迟时间可以被缩短。特别是，过充电检测延时可以被缩短到约为原来的1/60。因此，可以减少保护电路板的测试时间。COUT引脚和DOUT引脚都是CMOS输出。

NJM2122M-TE1

品牌

Nisshinbo

封装

DMP-8

类目

运算放大器

编号

C7425313

R5478N280CD-TR-FF

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259728

芯片类型

保护芯片

工作电压

1.5V~5V

充电饱和电压

4.35V

放电截止电压

3V

描述R5475N/R5478Nxxxxx系列是基于高压CMOS的保护IC，用于单节可充电锂离子（Li+）/锂聚合物电池的过充/过放、过载电流保护，还包括一个短路保护器，用于防止大的外部短路电流和过放电电流。 每个IC由三个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电压从低值越过检测器阈值到高值时，COUT引脚的输出在内部固定延迟时间后切换到低电平。释放过充检测器的条件因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过充后，当充电器从电池组断开后，将一种负载连接到VDD，且电池电压低于过充检测器阈值时，检测器可以复位，COUT的输出变为“H”。如果充电器继续连接到电池组，即使电池电压低于过充检测器阈值，过充状态也不会释放。另一方面，对于所谓的“电压电平释放”版本，检测到过充后，当电池电压达到过充释放电压时，COUT的输出变为“H”。 DOUT引脚的输出，即过放电检测器和过放电电流检测器的输出，当放电电压从高值越过检测器阈值到低于VDET2的值时，在内部固定延迟时间后切换到“L”电平。 释放过放电检测器的条件也因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过放电电压后，将充电器连接到电池组，当电池供电电压高于过放电检测器阈值时，VD2释放，DOUT引脚的电压变为“H”电平。另一方面，对于所谓的“电压电平释放”版本，如果未连接充电器，当电池电压达到过放电释放电压时，过放电检测器释放。如果连接了充电器，当电池电压达到过放电释放电压时，过放电检测器释放。过放电电流和短路状态可以通过内置的过电流检测器VD3进行检测和切断，此时DOUT被使能为低电平。一旦检测到过放电电流或短路，通过将电池组从负载系统断开，VD3释放，DOUT电平切换到高电平。 检测到过放电后，通过停止内部电路的运行，供电电流将保持极低。 当COUT的输出为“H”时，如果V - 引脚电平设置为Vss - 2V，则可以缩短检测器的延迟时间。特别是，过充检测器的延迟时间可以缩短到约1/57。因此，可以减少保护电路板的测试时间。COUT和DOUT的输出类型为CMOS。提供6引脚SOT - 23 - 6封装。

R5460N209AD-TR-FE

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259799

芯片类型

保护芯片

工作电压

1.5V~10V

电池类型

锂离子/聚合物

电池节数

2

描述R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

RP509Z111B-E2-F

品牌

Nisshinbo

封装

WLCSP-6-P6

类目

DC-DC电源芯片

编号

C2474232

功能类型

降压型

工作电压

2.3V~5.5V

输出电压

1.1V

输出电流

1A

R5478N218CD-TR-FF

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259721

芯片类型

保护芯片

工作电压

1.5V~5V

充电饱和电压

4.25V

放电截止电压

3V

描述R5475N/R5478Nxxxxx系列是基于高压CMOS的保护IC，用于单节可充电锂离子（Li+）/锂聚合物电池的过充/过放、过载电流保护，还包括一个短路保护器，用于防止大的外部短路电流和过放电电流。 每个IC由三个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电压从低值越过检测器阈值到高值时，COUT引脚的输出在内部固定延迟时间后切换到低电平。释放过充检测器的条件因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过充后，当充电器从电池组断开后，将一种负载连接到VDD，且电池电压低于过充检测器阈值时，检测器可以复位，COUT的输出变为“H”。如果充电器继续连接到电池组，即使电池电压低于过充检测器阈值，过充状态也不会释放。另一方面，对于所谓的“电压电平释放”版本，检测到过充后，当电池电压达到过充释放电压时，COUT的输出变为“H”。 DOUT引脚的输出，即过放电检测器和过放电电流检测器的输出，当放电电压从高值越过检测器阈值到低于VDET2的值时，在内部固定延迟时间后切换到“L”电平。 释放过放电检测器的条件也因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过放电电压后，将充电器连接到电池组，当电池供电电压高于过放电检测器阈值时，VD2释放，DOUT引脚的电压变为“H”电平。另一方面，对于所谓的“电压电平释放”版本，如果未连接充电器，当电池电压达到过放电释放电压时，过放电检测器释放。如果连接了充电器，当电池电压达到过放电释放电压时，过放电检测器释放。过放电电流和短路状态可以通过内置的过电流检测器VD3进行检测和切断，此时DOUT被使能为低电平。一旦检测到过放电电流或短路，通过将电池组从负载系统断开，VD3释放，DOUT电平切换到高电平。 检测到过放电后，通过停止内部电路的运行，供电电流将保持极低。 当COUT的输出为“H”时，如果V - 引脚电平设置为Vss - 2V，则可以缩短检测器的延迟时间。特别是，过充检测器的延迟时间可以缩短到约1/57。因此，可以减少保护电路板的测试时间。COUT和DOUT的输出类型为CMOS。提供6引脚SOT - 23 - 6封装。

RP402N501F-TR-FE

品牌

Nisshinbo

封装

SOT-23-5

类目

DC-DC电源芯片

编号

C2468812

功能类型

升压型

工作电压

600mV~4.8V

输出电压

5V

输出电流

800mA

NJW4814MLE-TE1

品牌

Nisshinbo

封装

EQFN-24(4x4)

类目

继电器/线圈驱动芯片

编号

C3655114

通道数

2

导通电阻

6Ω

工作温度

-40℃~+85℃

输入低电平(VIL)

0V~400mV

描述NJW4814是一款带升压转换器的双H桥驱动IC。它能提升锂离子电池和/或5V电源的输出电压，并通过两个H桥驱动器驱动压电设备。升压电路内置48ms固定软启动功能，可限制启动电流。双H桥驱动器具备独立信号输入和故障输出功能，因此NJW4814可提高微控制器的可控性。H桥驱动器的输入频率最高可达300kHz。

R5478N187CD-TR-FF

品牌

Nisshinbo

封装

SOT-23-6

类目

电池管理

编号

C259720

芯片类型

保护芯片

工作电压

1.5V~5V

充电饱和电压

4.25V

放电截止电压

3V

描述R5475N/R5478Nxxxxx系列是基于高压CMOS的保护IC，用于单节可充电锂离子（Li+）/锂聚合物电池的过充/过放、过载电流保护，还包括一个短路保护器，用于防止大的外部短路电流和过放电电流。 每个IC由三个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电压从低值越过检测器阈值到高值时，COUT引脚的输出在内部固定延迟时间后切换到低电平。释放过充检测器的条件因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过充后，当充电器从电池组断开后，将一种负载连接到VDD，且电池电压低于过充检测器阈值时，检测器可以复位，COUT的输出变为“H”。如果充电器继续连接到电池组，即使电池电压低于过充检测器阈值，过充状态也不会释放。另一方面，对于所谓的“电压电平释放”版本，检测到过充后，当电池电压达到过充释放电压时，COUT的输出变为“H”。 DOUT引脚的输出，即过放电检测器和过放电电流检测器的输出，当放电电压从高值越过检测器阈值到低于VDET2的值时，在内部固定延迟时间后切换到“L”电平。 释放过放电检测器的条件也因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过放电电压后，将充电器连接到电池组，当电池供电电压高于过放电检测器阈值时，VD2释放，DOUT引脚的电压变为“H”电平。另一方面，对于所谓的“电压电平释放”版本，如果未连接充电器，当电池电压达到过放电释放电压时，过放电检测器释放。如果连接了充电器，当电池电压达到过放电释放电压时，过放电检测器释放。过放电电流和短路状态可以通过内置的过电流检测器VD3进行检测和切断，此时DOUT被使能为低电平。一旦检测到过放电电流或短路，通过将电池组从负载系统断开，VD3释放，DOUT电平切换到高电平。 检测到过放电后，通过停止内部电路的运行，供电电流将保持极低。 当COUT的输出为“H”时，如果V - 引脚电平设置为Vss - 2V，则可以缩短检测器的延迟时间。特别是，过充检测器的延迟时间可以缩短到约1/57。因此，可以减少保护电路板的测试时间。COUT和DOUT的输出类型为CMOS。提供6引脚SOT - 23 - 6封装。
