Legend-Si(棱晶半导体)

LGS63032

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-6

类目

LED驱动

编号

C5123977

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.2MHz

通道数

1

描述高达 94% 升压效率, 并具备软启动，可调节输出过压保护，热关机，UVLO欠压锁定，逐周期峰值限流保护。支持数字输入（100HZ~100KHZ）的PWM线性调光，高频PWM输入下无屏闪。

LGS5148

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-6

类目

DC-DC电源芯片

编号

C5123972

功能类型

降压型

工作电压

8V~48V

输出电压

5V~40V

输出电流

600mA

描述LGS5148是一款小型48V、0.6A同步降压DC-DC转换器,采用3mmX3mm SOT23-6封装,输出电压可通过外部电阻分压器进行调整。具有8V-48V的宽输入电压范围,最大限制地减少了对外部浪涌抑制组件的需求,适合工业领域和多节数电池组应用。LGS5148具有集成式功率MOSFET,采用具有内部补偿的峰值电流检测模式架构,提供额定0.6A的输出电流能力,并具有出色的负载和输入瞬态响应。

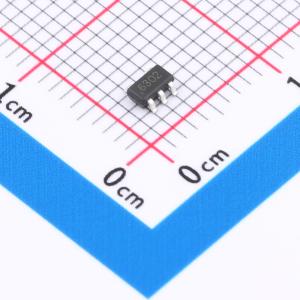

LGS6302B5

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-5

类目

DC-DC电源芯片

编号

C5123975

功能类型

升压型；升降压型

工作电压

3V~60V

输出电压

3V~60V

开关频率

1.2MHz

描述LGS6302异步升压转换器，输入输出电压：3V~60V，最高 90% 升压效率。输出电流：1.5A(开关)，具有出色的负载和线路瞬态响应；并具备输入欠压保护，输出过压保护，热关断保护，逐周期电流限制保护。

LGS63042B5

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-5

类目

LED驱动

编号

C5123978

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.2MHz

通道数

1

描述LGS63042升压型、降压型、升降压型DC-DC LED恒流驱动器. 输入输出电压范围：3V~60V ;输出电流可达到400mA, 并具备软启动，热关断保护，输入欠压保护，逐周期限流保护。支持数字输入（100HZ~100KHZ）的PWM线性调光，高频PWM输入下无屏闪。

LGS63040B5

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-5

类目

LED驱动

编号

C5370936

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.05MHz~1.35MHz

调光

PWM；模拟

描述降压型、升压型、升降压型 LED恒流驱动器，输入输出：3V~60V ;输出电流可达到0.5A, 并具备软启动，热关断保护，输入欠压保护，逐周期限流保护。支持模拟调光

LGS5145EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C22470481

功能类型

降压型

工作电压

4.5V~60V

输出电流

1.2A

开关频率

1.2MHz

描述LGS5145EP是一种带内部开关的降压DC/DC稳压器,具备SKIP控制模式,可在广泛负载电流范围内实现高效率。具有宽输入电压范围（4.5V-60V）、最大1.2A持续电流输出能力和高达90%的效率。内置600mΩ高侧MOSFET,支持轻负载时的SKIP模式,具备多种保护功能。

LGS5160C

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C5369107

功能类型

降压型

工作电压

4.5V~65V

输出电压

1V~65V

输出电流

3A

描述LGS5160C是一款集成上下功率MOSFET的降压DC/DC稳压器,具备SKIP控制模式,将低静态电流与高开关频率相结合,可在广泛的负载电流范围内实现高效率。支持80V的瞬态电压,输入电压范围为4.5V-65V,输出电压范围为1VVIN,最大输出电流为3A,开关频率可配置为200kHz-2MHz。

LGS4084HB5

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-5

类目

电池管理

编号

C5280697

芯片类型

充电芯片

工作电压

4V~6V

最大充电电流

500mA

充电饱和电压

4.2V

描述24V高耐压型4056，0.5A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，采用SOT23-5封装，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。

LGS63040EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

LED驱动

编号

C5280695

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.2MHz

通道数

1

描述降压型、升压型、升降压型 LED恒流驱动器. 散热增强的ESOP8封装，输入输出：3V~60V ;输出电流可达到400mA, 并具备软启动，热关断保护，输入欠压保护，逐周期限流保护。支持EN（0.6V~1.2V）的DC模拟调光。

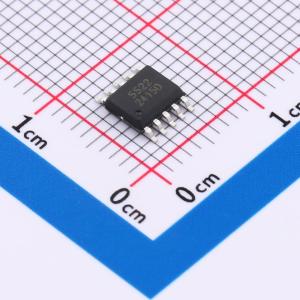

LGS5522

品牌

Legend-Si(棱晶半导体)

封装

ESSOP-10

类目

电池管理

编号

C22470482

芯片类型

充电芯片

工作电压

3V~6.5V

最大充电电流

2A

充电饱和电压

8.4V

描述同步升压型两节锂电池充电管理IC，充电2A，8.4V电池，EN使能/电流可调/限流点设置/电池温度检测/充电指示

LGS4056HEP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

电池管理

编号

C5123970

芯片类型

充电芯片

工作电压

4V~6V

最大充电电流

1A

充电饱和电压

4.2V

描述24V高耐压型4056，1A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，采用散热增强的ESOP8封装，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。

LGS4084HB6

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-6

类目

电池管理

编号

C5299901

芯片类型

充电芯片

工作电压

4V~6V

最大充电电流

500mA

充电饱和电压

4.2V

描述24V高耐压型4056，0.5A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，双灯指示，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。

LGS63042EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

LED驱动

编号

C5280696

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.2MHz

通道数

1

描述降压型、升压型、升降压型 LED恒流驱动器. 散热增强的ESOP8封装，输入输出：3V~60V ;输出电流可达到400mA, 并具备软启动，热关断保护，输入欠压保护，逐周期限流保护。支持数字输入（100HZ~100KHZ）的PWM线性调光，高频PWM输入下无屏闪。

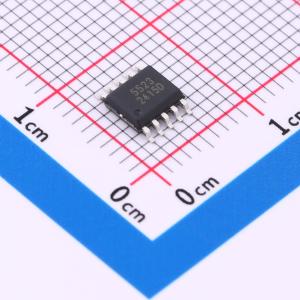

LGS5523

品牌

Legend-Si(棱晶半导体)

封装

ESSOP-10

类目

电池管理

编号

C22470483

芯片类型

充电芯片

工作电压

3V~9.3V

最大充电电流

2A

充电饱和电压

12.6V

描述同步升压型三节锂电池充电管理IC，充电2A，12.6V电池，EN使能/电流可调/限流点设置/电池温度检测/充电指示

LGS5500EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

电池管理

编号

C5280699

芯片类型

充电芯片

工作电压

4.5V~5.5V

最大充电电流

1A

充电饱和电压

4.6V；4.35V；4.3V；4.2V

描述16V输入耐压，1A开关充电，0.3A同步升压放电，超低待机2uA+的

LGS5116B

品牌

Legend-Si(棱晶半导体)

封装

SOT23-6

类目

DC-DC电源芯片

编号

C5818961

功能类型

降压型

工作电压

4.5V~18V

输出电压

600mV~12V

输出电流

2A

描述LGS5116B是一个宽输入电压范围、高转换效率的同步降压转换器。提供高达2A的负载电流能力,输出电压在宽范围内可调。内部集成的峰值电流控制模式允许外部电路使用小型器件,同时低输出电压纹波的特点使其在高精度、低噪声的使用中发挥重要作用。具备极快的负载瞬态响应和极高的系统转换效率,适合多种工业级和消费级应用。

LGS63030EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

LED驱动

编号

C5280694

类型

DC-DC

工作电压(DC)

3V~60V

开关频率

1.2MHz

通道数

1

描述升压型DC-DC LED驱动芯片, 散热增强的ESOP8封装，输入输出：3V~60V ;输出电流400mA 高达 94% 升压效率, 并具备软启动，可调节输出过压保护，热关机，UVLO欠压锁定，逐周期峰值限流保护。支持EN（0.6V~1.2V）的DC模拟调光。

LGS51065EP

品牌

Legend-Si(棱晶半导体)

封装

ESOP-8

类目

DC-DC电源芯片

编号

C5370938

功能类型

降压型

工作电压

12V~65V

输出电流

600mA

工作温度

-40℃~+125℃@(TJ)

描述LGS51065是一款集成高压LDO和高效率异步降压转换器的电源管理芯片。支持65V输入电压,最大输出电流600mA。内置3.3V LDO,最大负载12mA。具备全局热保护和短路保护功能,所有端口都具备±2000V(HBM) ESD保护。采用散热增强的ESOP8封装。

LGS6305

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-6

类目

LED驱动

编号

C20618073

工作电压(DC)

12V~60V

开关频率

500kHz

通道数

1

输出电流

250mA

描述NEW专用工业级电源应用设计。结温范围为 -40°C 至 +125°C。NEW内置60V250mA 异步高侧开关恒流灯驱。工作在LED驱动恒流模式，精度 5%。

LGS7381

品牌

Legend-Si(棱晶半导体)

封装

SOT-23-5

类目

电池管理

编号

C5299900

芯片类型

充电芯片

工作电压

4.5V~6V

最大充电电流

500mA

充电饱和电压

4.2V

描述24V高耐压型4056，0.5A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，EN使能控制，4.2V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。

LGS5160ET

品牌

Legend-Si(棱晶半导体)

封装

ETSSOP-16

类目

DC-DC电源芯片

编号

C5280701

功能类型

降压型

工作电压

4V~60V

输出电压

1V~65V

输出电流

2.5A

描述LGS5160是一款带内部开关的降压DC/DC稳压器,输入电压范围为4V-60V,输出电压范围为1VVIN,最大输出电流为2.5A。具备SKIP控制模式,可在广泛负载电流范围内实现高效率的稳压。工作频率可配置为200kHz~2MHz,支持CCM/DCM/PFM模式自适应切换,具有外部可调节软起动与输出电压追踪能力。

LGS51403QF

品牌

Legend-Si(棱晶半导体)

封装

QFN-24(4x4)

类目

DC-DC电源芯片

编号

C5369200

功能类型

降压型

工作电压

3V~20V

输出电流

25A

开关频率

100kHz~1.2MHz

描述LGS51403是一款功能丰富的同步降压控制器,可在高功率密度、负载点（POL）中实现卓越的效率。它具有宽输入电压范围（3V到20V）、高效率（高达97%）和最大占空比（93%）。LGS51403支持可编程开关频率（100kHz至1.2MHz）,具有自适应死区时间控制的大电流MOSFET栅极驱动器,以及多种保护功能,如过流保护、热关断等。

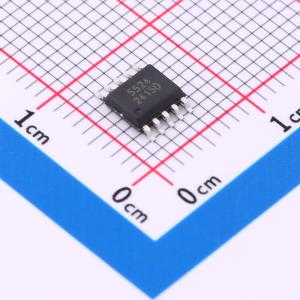

LGS5524

品牌

Legend-Si(棱晶半导体)

封装

ESSOP-10

类目

电池管理

编号

C22470484

芯片类型

充电芯片

工作电压

3V~12V

最大充电电流

2A

充电饱和电压

16.8V

描述同步升压型四节锂电池充电管理IC，充电2A，16.8V电池，EN使能/电流可调/限流点设置/电池温度检测/充电指示

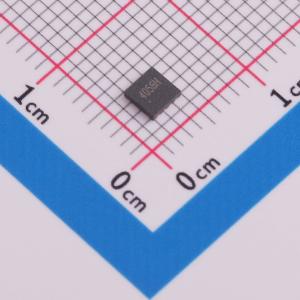

LGS4056HDA-4.35

品牌

Legend-Si(棱晶半导体)

封装

DFN-8(2x2)

类目

电池管理

编号

C5280698

芯片类型

充电芯片

工作电压

4V~6V

最大充电电流

1A

充电饱和电压

4.35V

描述24V高耐压型4056，1A单节锂电池充电，5V USB应用中无需添加额外用于抗浪涌的TVS器件，提供DFN2*2的超小型封装，4.35V电池，电池漏电1uA，针对电池端配备完善保护：过热，短路，热调节,电池过冲过放。
