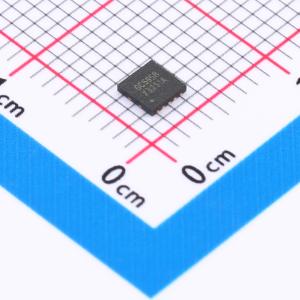

SX(芯麦)

GC5958

品牌

SX(芯麦)

封装

DFN-10

类目

无刷直流(BLDC)电机驱动芯片

编号

C16197203

输出电流

500mA

工作温度

-40℃~+125℃

描述GC5958是一款三相电机驱动器，提供了三相无刷直流电动机无传感器速度控制的所有电路。芯片可在1.8~6V电源电压，500mA的持续电流下工作，芯片工作温度在-40~125℃。封装形式采用DFN3x3-10，底部有散热片。芯片采用正弦波驱动，低噪音。控制器功能包括启动电路、反电动势换相控制、脉宽调制(PWM)速度控制。内置锁定保护快速启动功能，转速检测输出，软开关电路，省电功能，自动重启功能，热关机电路。适用于需要静音驱动的游戏机和CPU冷却器，提供STM32参考例程及原厂技术支持

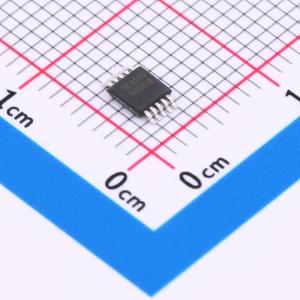

GC4344

品牌

SX(芯麦)

封装

MSOP-10

类目

数模转换芯片DAC

编号

C16197182

分辨率

24位

通道数

2

工作电压

3.3V~5V

工作温度

-40℃~+85℃

描述音频 GC4344是一款立体声24bit DAC芯片，具有插值滤波器、多位DAC和输出模拟滤波器。可以在2KHz和200KHz之间自动调节采样率

GC4939

品牌

SX(芯麦)

封装

QFN-28

类目

无刷直流(BLDC)电机驱动芯片

编号

C16197201

描述GC4939是一款三相无刷直流电机预驱动芯片。芯片可以驱动NMOS，可在7.5~36V电源电压，10A的持续电流下工作，芯片工作温度在-40~110℃。封装形式采用 5mmx5mm的QFN28脚，底部有散热片。芯片集成固定衰减时间的脉冲调制来控制电流并且抑制励磁涌流；堵转保护时间可调；内置霍尔元件；过温保护，过压监测，同步整流等等。提供STM32参考例程及原厂技术支持

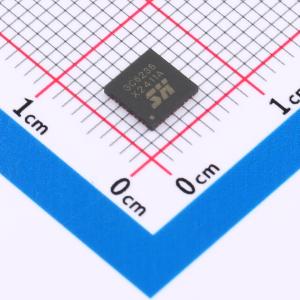

GC6236

品牌

SX(芯麦)

封装

QFN-40

类目

步进电机驱动芯片

编号

C16197210

控制电压

2.8V~3.6V

输出电流

500mA

步长细分

1024

接口类型

SPI

描述GC6236是一个具有高精度和低噪声的镜头驱动。工作电压在3~5.5V，逻辑电源在2.8~3.6V，持续输出电流0.5A，芯片工作温度在-40~100℃，采用QFN40封装。内置6通道H桥电机驱动器,2通道PI驱动,整流数字伺服电路,锁相环电路，用于多种系统时钟,STM控制电路:自动控制(高速缓存/上下模式)，Clock IN控制。提供STM32参考例程及原厂技术支持

GC8872

品牌

SX(芯麦)

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C16197219

峰值电流

3.6A

导通电阻

565mΩ

工作温度

-40℃~+125℃

描述GC8872 是一款刷式直流电机驱动芯片，工作电压范围在6.5~45V，具有3.6A峰值电流驱动能力，封装采用4.9*5.8mm的ESOP8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护,欠压保护，过流保护与故障排除后自动恢复。其H桥导通阻抗为565mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

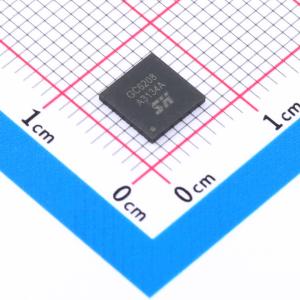

GC6208

品牌

SX(芯麦)

封装

QFN-44

类目

步进电机驱动芯片

编号

C16197206

描述GC6208是一款用于摄像机和安全摄像机的镜头电机驱动IC。该装置集成了虹膜的直流电机驱动器，由PID系统控制，以及两个通道的STM电机驱动进行变焦和对焦控制。工作电压在3~5.5V，逻辑电源为2.7~3.6，其工作电流分别在-150mA~150mA与-250mA~250mA，采用QFN44封装类型。内置直流电动机驱动虹膜控制器与2个STM驱动，用于变焦和对焦，STM采用256u级驱动技术，超低噪音,并具有过温保护，欠压保护。提供STM32参考例程及原厂技术支持

GC26L31P

品牌

SX(芯麦)

封装

TSSOP-16

类目

LVDS芯片

编号

C16197194

工作电压

5V

描述GC26L31P 是一款低压5V 四通道差分线路驱动芯片，可满足 ANSI TIA / EIA-422-B和 ITU V.11 的要求。高电流能力的三态输出可驱动平衡双绞线或并行传输线，断电模式输出高阻抗状态。

GC6610

品牌

SX(芯麦)

封装

TSSOP-28L

类目

步进电机驱动芯片

编号

C16197209

控制电压

4.7V~36V

输出电流

2A

步长细分

8；2；16；4

接口类型

STEP/DIR；UART

描述GC6610是一款超静音两相步进电机驱动芯片，内置步进驱动模式，采用STEP/DIR接口，最大256微步，超静音，低振动。工作电压在4.7~36V，逻辑电源在3~5.5V，持续输出电流2A，采用TSSOP28pp封装。集成自动增益控制回路(AGC)电路，电机转矩随负载或转速变化自动调节和补偿，确保转矩一致,电机保持时开启自动省电功能,并具有过温保护，欠压保护。提供STM32参考例程及原厂技术支持

GC5358

品牌

SX(芯麦)

封装

TSSOP-16

类目

模数转换芯片ADC

编号

C16197205

分辨率

24位

采样率

8kHz

通道数

2

工作电压

4.5V~5.5V

描述GC5358是一款高性能、宽采样率、立体声音频模数转换器。其采样率范围是8KHz~96KHz，非常适合从消费级到专业级的音频应用系统。

GC4938

品牌

SX(芯麦)

封装

QFN-28

类目

无刷直流(BLDC)电机驱动芯片

编号

C16197200

工作温度

-40℃~+110℃

描述GC4938是一款三相无刷直流电机预驱动芯片。芯片可以驱动NMOS，可在7.5~36V电源电压，10A的持续电流下工作，芯片工作温度在-40~110℃。封装形式采用 5mmx5mm的QFN28脚，底部有散热片。芯片集成固定衰减时间的脉冲调制来控制电流并且抑制励磁涌流；堵转保护时间可调；内置霍尔元件；过温保护，过压监测，同步整流等等。提供STM32参考例程及原厂技术支持

GC8548

品牌

SX(芯麦)

封装

SSOP-10

类目

步进电机驱动芯片

编号

C16197215

控制电压

3.8V~12V

输出电流

1.5A

步长细分

2；1

集成开关

是

描述GC8548 是一款双通道 12V 全桥驱动芯片，可驱动两个独立的直流电机，或者一个步进电机。每个通道能提供高达 1.5A 的持续输出电流；可以工作在 3.8~12V 的电源电压，兼容3.3，5V逻辑输入，内置 LDO，不需要逻辑电源，封装采用4.9mmx3.9mm的SSOP10L。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。其H桥导通阻抗为350mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

GC5849

品牌

SX(芯麦)

封装

SOP-8L

类目

电机驱动芯片

编号

C16197202

工作电压

4V~20V

工作温度

-40℃~+110℃

描述GC5849是一款三相电机驱动器，具有低噪声，低振动和高效率的特点。芯片可在4~20V电源电压，1A的持续电流下工作，芯片工作温度在-40~110℃。封装形式采用 4.9mmx3.9mm的eSOP8脚，底部有散热片。芯片采用180°正弦波驱动，支持高效控制算法，采用无传感器操作，可通过PWM调速，内置热击穿保护、过流保护、短路保护，软启动。提供STM32参考例程及原厂技术支持

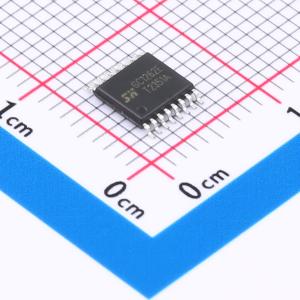

GC1262E

品牌

SX(芯麦)

封装

eTSSOP-16L

类目

无刷直流(BLDC)电机驱动芯片

编号

C16197190

输出电流

1.55A

峰值电流

1.65A

导通电阻

400mΩ

工作温度

-40℃~+105℃

描述GC1262E是单线圈无刷直流电机的电机驱动器，可在3~18V电源电压，1.65A的峰值电流下工作，芯片工作温度在-40~105℃。封装形式采用 5mmx4.4mm的eTSSOP16L。内置霍尔偏置与PWM风扇调速，集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计增加其使用性与泛用性。内部还集成了锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式可实现低噪声，低振动，增强了其电路安全性保障。提供STM34参考例程及原厂技术支持

GC3901

品牌

SX(芯麦)

封装

DFN-10

类目

步进电机驱动芯片

编号

C16197197

控制电压

2V~6V

输出电流

1.1A

步长细分

2；1

集成开关

是

描述GC3901 是一款低压 5V 全桥驱动芯片，可驱动两个独立的直流电机，或者一个步进电机。每个通道能提供高达 1.1A 的持续输出电流；可以工作在 2~6V 的电源电压，封装采用3mmx3mm的DFN10。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护功能。其H桥导通阻抗为480mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

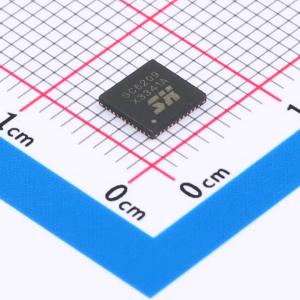

GC6209

品牌

SX(芯麦)

封装

QFN-44

类目

步进电机驱动芯片

编号

C16197207

描述步进 GC6209是双通道5V低压步进电机驱动器，具有低噪音，低振动的特点，特别适用于相机的变焦系统，万向架和其他精密，低噪音的STM控制系统。逻辑电源3.3V，采用QFN44封装类型。采用SPI通讯与256细分控制，内置2 STM驱动变焦和聚焦，并具有过温保护，欠压保护。

GC9110T

品牌

SX(芯麦)

封装

ESOP-8

类目

步进电机驱动芯片

编号

C16197223

控制电压

3.8V~12V

输出电流

1.5A

集成开关

是

导通电阻

350mΩ

描述GC9110T 是一款 12V 直流电机驱动芯片。能够提供高达 1.5A 的持续输出电流，工作在 3.8~12V 的电源电压，内置 LDO，不需要逻辑电源，兼容3.3，5V逻辑输入，封装采用4.9mmx3.9mm的SOP8pp。具有 PWM（IN1/IN2）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。其H桥导通阻抗为350mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

GC1808

品牌

SX(芯麦)

封装

TSSOP-14

类目

模数转换芯片ADC

编号

C16197185

分辨率

24位

采样率

8kHz

通道数

2

工作电压

3.3V~5V

描述高性能、低成本立体声音频模数转换器，集成64倍过采样率△-Z调制器、数字梳状滤波器、数字高通滤波器。

GC8549

品牌

SX(芯麦)

封装

SSOP-10

类目

步进电机驱动芯片

编号

C16197216

输出电流

1.5A

步长细分

1

集成开关

是

导通电阻

350mΩ

描述GC8549 是一款双通道 12V 全桥驱动芯片，可驱动两个独立的直流电机，或者一个步进电机。每个通道能提供高达 1.5A 的持续输出电流；可以工作在 3.8~12V 的电源电压，内置 LDO，不需要逻辑电源，兼容3.3，5V逻辑输入，封装采用4.9mmx3.9mm的SSOP10L。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。其H桥导通阻抗为350mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

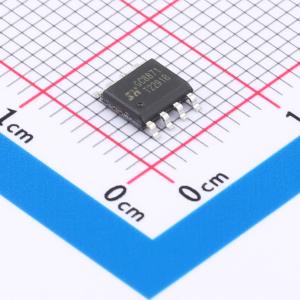

GC8871

品牌

SX(芯麦)

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C16197218

峰值电流

3.6A

导通电阻

565mΩ

工作温度

-40℃~+125℃

描述GC8871 是一款刷式直流电机驱动芯片，工作电压范围在6.5~45V，具有3.6A峰值电流驱动能力，封装采用4.9*5.8mm的ESOP8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护,欠压保护，过流保护与故障排除后自动恢复。其H桥导通阻抗为565mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持

GC9111

品牌

SX(芯麦)

封装

SOT23-6

类目

有刷直流电机驱动芯片

编号

C16197221

描述直流@@GC9111是一款5V低压全桥驱动芯片。能提供1.1A的持续输出电流，封装采用SOT23-6。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并内置过温保护。其H桥导通阻抗为480mΩ，拥有低电流睡眠模式。适用于摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用的电机驱动，提供STM32参考例程及原厂技术支持

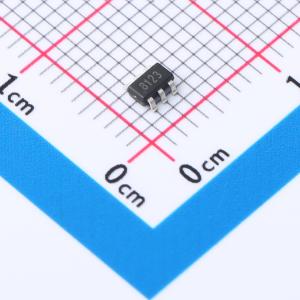

GC8123

品牌

SX(芯麦)

封装

SOT23-6

类目

有刷直流电机驱动芯片

编号

C16197211

描述直流@@GC8123是一款5V低压全桥驱动芯片，能提供1.2A的持续输出电流。封装采用2.92mm*1.6mm的SOT23-6。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护功能。其H桥导通阻抗为420mΩ，拥有低电流睡眠模式。提供STM32参考例程及原厂技术支持

GC8837

品牌

SX(芯麦)

封装

DFN-8

类目

步进电机驱动芯片

编号

C16197213

控制电压

2V~7V

输出电流

1.5A

集成开关

是

导通电阻

350mΩ

描述GC8837 是一款 12V 直流电机驱动芯片，可工作在 0~12V 的电源电压上，提供1.5A的持续输出电流，兼容3.3V，5V逻辑输入，封装采用2*2mm的DFN8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护与输出短路保护，欠压保护，过流保护。其H桥导通阻抗为350mΩ，拥有低电流睡眠模式。提供STM32参考例程及原厂技术支持

GC3909S

品牌

SX(芯麦)

封装

SSOP-10

类目

步进电机驱动芯片

编号

C16197196

描述GC3909 是一款双通道 12V 直流电机驱动芯片，芯片一般用来驱动两个直流电机或者驱动一个步进电机。可工作在 3.8~12V 的电源电压上，每通道能提供高达 1.5A 持续输出电流，具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护，欠压保护，短路保护，过流保护等功能。内置 LDO，不需要逻辑电源，输入兼容 3.3V 与 5V。具有休眠模式低功耗，带载能力强等特点。提供STM32参考例程及原厂技术支持

GC8870

品牌

SX(芯麦)

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C16197217

峰值电流

3.6A

导通电阻

565mΩ

工作温度

-40℃~+125℃

描述GC8870 是一款刷式直流电机驱动芯片，工作电压范围在6.5~45V，具有3.6A峰值电流驱动能力，封装采用4.9*5.8mm的ESOP8。具有 PWM（IN/IN）输入接口,与行业标准器件兼容，并具有过温保护,欠压保护，过流保护与故障排除后自动恢复。其H桥导通阻抗为565mΩ，拥有低功耗睡眠模式。提供STM32参考例程及原厂技术支持
