Cirrus Logic(凌云)

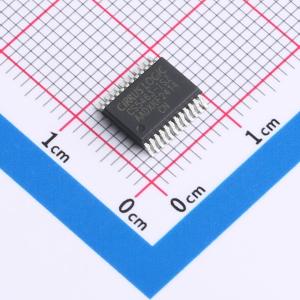

CS5530-ISZ

品牌

Cirrus Logic(凌云)

封装

SSOP-20-208mil

类目

模数转换芯片ADC

编号

C9929

分辨率

24位

采样率

6.25Hz

通道数

1

工作电压

2.7V~5.5V

描述高集成度24位模数转换器，适用于低电平单极或双极信号的测量，广泛应用于称重、过程控制、科学和医疗领域。

CS4270-CZZR

品牌

Cirrus Logic(凌云)

封装

TSSOP-24

类目

音频接口芯片

编号

C1323229

类型

编解码器

接口类型

串行

采样率

4kHz~216kHz

工作电压

3.14V~5.25V

描述CS4270是一款高性能的集成音频编解码器。CS4270可对高达24位的串行数值进行立体声模拟-to-数字（A/D）和数字-to-模拟（D/A）转换，采样率最高可达216 kHz。标准的50/15 μs去加重功能适用于44.1 kHz的采样率，以兼容采用50/15 μs预加重技术制作的数字音频节目。集成的电平转换器使CS4270能够轻松与在各种逻辑电平下工作的其他设备进行接口连接。A/D的左右声道均配备独立可寻址的高通滤波器。这使得A/D可用于需要一个音频通道和一个直流测量通道的各种应用场景。CS4270具有宽动态范围、极低失真和低噪声的特点，非常适合用于DVD刻录机、数字电视、机顶盒和效果处理器等应用。

CS5532-BSZR

品牌

Cirrus Logic(凌云)

封装

SSOP-20-208mil

类目

模数转换芯片ADC

编号

C907712

分辨率

24位

采样率

3.84kHz

通道数

2

工作电压

2.7V~5.5V

描述CS5532/34是高度集成的24位模数转换器(ADC)，采用电荷平衡技术实现高性能。适用于称重、过程控制、科学和医疗应用。

WM8960CGEFL/RV

品牌

Cirrus Logic(凌云)

封装

QFN-32-EP(5x5)

类目

音频接口芯片

编号

C18752

类型

编解码器

采样率

8kHz~48kHz

工作电压

2.7V~5.5V；1.71V~3.6V；2.7V~3.6V

工作温度

-40℃~+85℃

描述WM8960是一款低功耗、高品质立体声编解码器，专为便携式数字音频应用而设计。

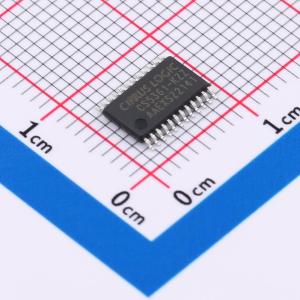

CS5361-KZZR

品牌

Cirrus Logic(凌云)

封装

TSSOP-24

类目

ADC/DAC-专用型

编号

C20649226

工作电压

4.75V~5.25V

接口类型

I2S

描述CS5361是一款用于数字音频系统的完整模数转换器。它可进行采样、模数转换和抗混叠滤波。CS5361以串行形式为左右声道输入生成24位数据，每通道采样率高达192 kHz。CS5361采用5阶多位Δ-Σ调制器，后接数字滤波和抽取电路。这消除了对外部抗混叠滤波器的需求。该ADC采用差分架构，具有出色的噪声抑制能力。CS5361非常适合需要宽动态范围、极低失真和低噪声的音频系统。

CS5463-ISZ

品牌

Cirrus Logic(凌云)

封装

SSOP-24

类目

电能计量芯片

编号

C3681681

表计类型

单相电量芯片

通道数

2

精度

0.1%

工作电压

4.75V~5.25V

描述一款集成式功率测量设备，在单芯片上集成了两个  模数转换器、功率计算引擎、能量频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、2 线或 3 线功率计量应用中的 VRMS、IRMS、瞬时功率、视在功率、有功功率和无功功率。该设备针对与分流电阻器或电流互感器连接进行电流测量，以及与电阻分压器或电压互感器连接进行电压测量进行了优化。它具有一个双向串行接口，用于与处理器通信，以及一个可编程的能量脉冲输出功能。其他特性包括便于系统级校准的片上功能、温度传感器、电压骤降检测和相位补偿。

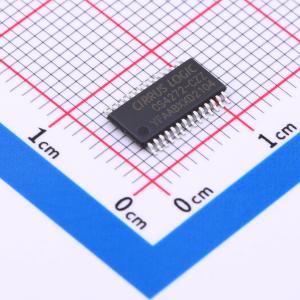

CS4272-CZZR

品牌

Cirrus Logic(凌云)

封装

TSSOP-28

类目

音频接口芯片

编号

C2151111

类型

编解码器

接口类型

串行

采样率

192kHz

工作电压

2.37V~5.25V；3.1V~5.25V；4.75V~5.25V

描述CS4272是一款高性能的集成音频编解码器。CS4272可对最高24位的串行数据进行立体声模数（A/D）和数模（D/A）转换，采样率最高可达192 kHz。D/A转换器具备音量控制功能，步长为1 dB。它集成了可选的软渐变和过零转换功能，可消除咔嗒声和爆音。D/A转换器的集成数字混音功能支持多种输出配置，从声道交换到立体声转单声道下混音。对于采用50/15 μs预加重技术制作的数字音频节目，为实现兼容性，在32、44.1和48 kHz采样率下提供标准的50/15 μs去加重功能。集成的电平转换器使CS4272能轻松与在广泛逻辑电平范围内工作的其他设备进行接口连接。片上振荡器无需外部晶体振荡器电路，可降低总体设计成本并节省电路板空间。在未施加主时钟时，CS4272会自动使用片上振荡器，使该功能易于使用。A/D转换器的左右声道均配备可独立寻址的高通滤波器，这使得A/D转换器可用于需要一个音频通道和一个直流测量通道的各种应用场景。CS4272具有宽动态范围、极低失真和低噪声的特点，非常适合用于如A/V接收器、DVD - R、CD - R、数字混音台、效果处理器、机顶盒系统和汽车音频系统等应用。

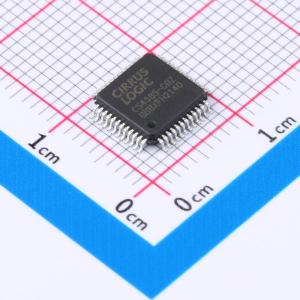

CS5368-CQZR

品牌

Cirrus Logic(凌云)

封装

LQFP-48(7x7)

类目

ADC/DAC-专用型

编号

C2667120

分辨率

24

通道数

8

工作电压

4.75V~5.25V

接口类型

I2S

描述CS5368 是一款高性能的8通道模数转换器，支持高达216kHz的采样率，具有24位分辨率和114 dB的动态范围。

CS5532-ASZ

品牌

Cirrus Logic(凌云)

封装

SSOP-20-208mil

类目

模数转换芯片ADC

编号

C12097

分辨率

24位

采样率

6.25Hz

通道数

2

工作电压

2.7V~5.5V

描述高性能、低噪声的24位模数转换器，适用于称重、过程控制、科学和医疗应用。

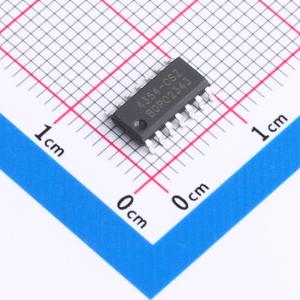

CS4354-CSZR

品牌

Cirrus Logic(凌云)

封装

SOIC-14

类目

ADC/DAC-专用型

编号

C17564841

分辨率

24

工作电压

4.75V~5.25V

接口类型

I2S

工作温度

-40℃~+85℃

描述CS4354是一款完整的立体声数模转换系统，包含数字插值、三阶多位Δ - Σ数模转换、数字去加重、模拟滤波以及一个由5 V电源供电的片上2 VRMS线路电平驱动器。这种架构的优势包括理想的差分线性度、无因电阻匹配误差导致的失真机制、不会随时间和温度产生线性度漂移、对时钟抖动有高容忍度，且所需的外部元件极少。

CS4385-CQZR

品牌

Cirrus Logic(凌云)

封装

LQFP-48(7x7)

类目

数模转换芯片DAC

编号

C2667066

分辨率

24位

通道数

8

接口类型

I2C；SPI

工作电压

4.75V~5.25V

描述24位转换先进的多位Δ-Σ架构自动检测高达192 kHz的采样率114 dB动态范围，-100 dB总谐波失真加噪声（THD+N）直接流数字（DSD）模式非抽取式音量控制片上50 kHz滤波器匹配的PCM和DSD模拟输出电平与行业标准时分复用（TDM）串行接口兼容可选数字滤波器控制和串行端口采用独立的1.8至5 V逻辑电源CS4385是一款完整的8通道数模转换系统。该数模转换系统包括数字去加重、0.5 dB步进的音量控制、ATAPI通道混音、可选的快速和慢速数字插值滤波器，其后是过采样多位Δ-Σ调制器，该调制器采用失配整形技术，可消除因电容失配导致的失真。此级之后是多单元开关电容级和带差分模拟输出的低通滤波器。CS4385还拥有专有的DSD处理器，无需中间抽取级即可实现音量控制和片上50 kHz滤波。它还提供了一条可选路径，可直接使用多单元开关电容阵列进行直接DSD转换。CS4385可接受采样率为4 kHz至216 kHz的PCM数据和DSD音频数据，并能提供出色的音质。

WM8731SEDS/RV

品牌

Cirrus Logic(凌云)

封装

SSOP-28-208mil

类目

特殊逻辑IC

编号

C41511

描述WM8731 或 WM8731L（WM8731/L）是带有集成耳机驱动器的低功耗立体声编解码器。WM8731/L 专为便携式 MP3 音频和语音播放器及录音机而设计。WM8731 也适用于 MD、CD - RW 机和 DAT 录音机

CS2100CP-CZZR

品牌

Cirrus Logic(凌云)

封装

MSOP-10

类目

时钟发生器/频率合成器/PLL

编号

C2663267

接口类型

I2C

最大输出频率

75MHz

工作电压

3.1V~3.5V

输出通道数

1

CS4350-CZZR

品牌

Cirrus Logic(凌云)

封装

TSSOP-24

类目

ADC/DAC-专用型

编号

C2667277

分辨率

24

通道数

2

工作电压

3.3V~5V

接口类型

SPI；I2C

描述完整的立体声数字到模拟系统，包括PLL基主时钟派生、数字插值、多比特delta-sigma数字到模拟转换、数字去加重、音量控制、通道混合和模拟滤波。

CS5532BSZ

品牌

Cirrus Logic(凌云)

封装

SSOP-20-208mil

类目

模数转换芯片ADC

编号

C33170

分辨率

24位

通道数

2

工作电压

2.7V~5.5V

接口类型

SPI

描述高度集成的24位模数转换器，采用电荷平衡技术实现高性能。适用于称重、过程控制、科学和医疗应用。

CS4207-CNZR

品牌

Cirrus Logic(凌云)

封装

QFN-48(6x6)

类目

音频接口芯片

编号

C2151107

类型

编解码器

接口类型

串行

采样率

32kHz~192kHz

工作电压

1.5V~1.8V；3.3V~5V

描述CS4207是一款高度集成的多通道低功耗高清音频编解码器，具备192 kHz DAC、96 kHz ADC、192 kHz S/PDIF收发器、麦克风前置放大器和偏置电压，以及以地为中心的耳机驱动器。基于多位Δ-Σ调制，它允许在32 kHz至192 kHz之间进行无限的采样率调整。ADC输入路径可控制多项功能。麦克风输入路径包括一个可选的可编程增益前置放大器级和一个低噪声MIC偏置电压源。线路和麦克风输入均配备PGA，可提供具有软渐变和过零转换的模拟增益。ADC还具备一个额外的数字音量衰减器，支持软渐变转换。立体声耳机放大器由内部单独生成的正电源供电，集成的电荷泵提供负电源。这使得模拟输出以地为中心，具有宽信号摆幅，并消除了外部直流阻隔电容。集成的数字音频接口收发器采用24位高性能单片CMOS立体声异步采样率转换器，使PCM样本与S/PDIF接口的时钟对齐。自动检测非PCM编码数据可禁用采样率转换，以保证数据的位精度。除众多特性外，CS4207采用低压模拟和数字内核运行，使其成为对空间要求极小且需低功耗的便携式系统的理想选择。CS4207采用48引脚WQFN封装，有汽车级（-40℃至+105℃）和商业级（-40℃至+85℃）两种规格。

CS3318-CQZR

品牌

Cirrus Logic(凌云)

封装

LQFP-48(7x7)

类目

音频接口芯片

编号

C2662540

类型

音量控制器

接口类型

I2C；SPI

工作电压

7.6V~9.45V

工作温度

-10℃~+70℃

描述CS3318是一款8通道数字控制模拟音量控制器，专为高端音频系统设计。它具备全面的I²C/SPI串行控制端口，便于进行设备和音量配置。CS3318包含匹配良好的电阻阵列和互补的低噪声有源输出级

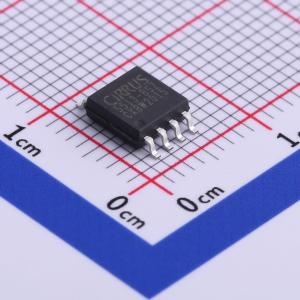

CS5513-BSZR

品牌

Cirrus Logic(凌云)

封装

SOIC-8-208mil

类目

模数转换芯片ADC

编号

C508708

分辨率

20位

采样率

107Hz

通道数

1

工作电压

4.75V~5.25V

描述CS5513是一款低成本、易于使用的20位Δ-Σ模数转换器，采用8引脚SOIC封装，适用于称重、过程控制和其他工业应用。

CS5460A-BSZR

品牌

Cirrus Logic(凌云)

封装

SSOP-24-208mil

类目

电能计量芯片

编号

C2653434

表计类型

单相电量芯片

通道数

2

精度

0.1%

工作电压

3.3V~5V

描述CS5460A 是一款高度集成的功率测量解决方案，结合了两个 ΔΣ 模数转换器 (ADCs)、高速功率计算功能和串行接口，用于准确测量和计算单相2-或3线电力表的应用中的真实能量、瞬时功率、IRMS 和 VRMS。

CS4345-CZZR

品牌

Cirrus Logic(凌云)

封装

TSSOP-10

类目

数模转换芯片DAC

编号

C111612

分辨率

24位

通道数

2

工作电压

5V；3.3V

工作温度

-10℃~+70℃

描述CS4344系列成员（CS4344、CS4345和CS4348）是完整的立体声数模输出系统，在10引脚封装中集成了插值、多位D/A转换和输出模拟滤波功能。CS4344系列支持主流音频数据接口格式。各器件仅在支持的接口格式上有所不同。CS4344系列基于四阶多位Δ-Σ调制器和线性模拟低通滤波器。该系列还具备自动速度模式检测功能，通过采样率和主时钟比自动选择2 kHz至200 kHz之间的采样率。CS4344系列内置数字去加重功能，采用单+3.3 V或+5 V电源供电，所需的外部支持电路极少。这些特性使其非常适合用于DVD播放器和刻录机、数字电视、家庭影院和机顶盒产品以及汽车音频系统。

CS5534-BSZR

品牌

Cirrus Logic(凌云)

封装

SSOP-24-208mil

类目

模数转换芯片ADC

编号

C2670622

CS5463-ISZR

品牌

Cirrus Logic(凌云)

封装

SSOP-24-208mil

类目

电能计量芯片

编号

C9933

表计类型

单相电量芯片

通道数

2

精度

0.1%

工作电压

3.3V~5V

描述CS5463 是一个集成的功率测量设备，结合了两个模数转换器、功率计算引擎、能量到频率转换器和串行接口，设计用于精确测量瞬时电流和电压，并计算有效值、视在功率、有功功率和无功功率。

WM8988LGECN/RV

品牌

Cirrus Logic(凌云)

封装

QFN-28(4x4)

类目

音频接口芯片

编号

C323851

类型

编解码器

采样率

8kHz~96kHz

工作电压

1.8V~3.6V

工作温度

-25℃~+85℃

描述WM8988是一款低功耗、高品质的立体声编解码器，专为便携式数字音频应用而设计。该器件集成了两个立体声耳机或线路输出端口的完整接口。由于无需单独的耳机放大器，外部元件需求大幅减少。先进的片上数字信号处理功能可对麦克风或线路输入进行图形均衡、3D音效增强和自动电平控制。WM8988可作为主设备或从设备运行，支持多种主时钟频率，包括适用于USB设备的12MHz或24MHz，或如12.288MHz和24.576MHz等标准的256fs速率。诸如96kHz、48kHz、44.1kHz等不同的音频采样率可直接从主时钟生成，无需外部PLL。WM8988的供电电压低至1.8V，不过数字内核可在低至1.42V的电压下运行以节省功耗，所有电源的最大电压为3.6V。芯片的不同部分也可在软件控制下断电。WM8988采用非常小巧轻薄的4x4mm COL封装，非常适合用于手持和便携式系统。

CS5463K-ISZR

品牌

Cirrus Logic(凌云)

封装

SSOP-24

类目

电能计量芯片

编号

C6768616

表计类型

单相电量芯片

通道数

2

精度

0.1%

工作电压

3.135V~5.25V

描述CS5463是一款集成式功率测量设备，在单芯片上集成了两个ΔΣ模数转换器、功率计算引擎、电能-频率转换器和一个串行接口。它旨在精确测量瞬时电流和电压，并计算单相、二线或三线电力计量应用中的均方根电压（VRMS）、均方根电流（IRMS）、瞬时功率、视在功率、有功功率和无功功率。CS5463经过优化，可与用于电流测量的分流电阻器或电流互感器，以及用于电压测量的电阻分压器或电压互感器相连接
