HTC

LM2596R-ADJ

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C52684

功能类型

降压型

工作电压

8V~40V

输出电压

1.2V~37V

输出电流

3A

描述LM2596系列稳压器是单片集成电路,适用于需要高效、方便的3.0A负载和优良的线路及负载调节性能的应用。这些设备提供3.3V、5.0V、12V和可调输出版本,具有±4%的最大输出电压误差。内部振荡器频率固定为150kHz,包括TTL关断功能和低功耗待机模式。

LM2596R-5.0

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C77782

功能类型

降压型

工作电压

8V~40V

输出电压

5V

输出电流

3A

描述LM2596 系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0A 的负载，具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V 的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感器制造商提供了针对 LM2596 优化的标准系列电感器。由于 LM2596 转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，功耗非常低，以至于无需散热片，或者可以大幅减小其尺寸。多家不同的制造商提供了针对 LM2596 优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2596 的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有 ±4% 的容差，振荡器频率有 ±15% 的容差（在 0℃ 至 125℃ 范围内为 ±2%）。具备外部关断功能，典型待机电流为 80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。

MAX485ED

品牌

HTC

封装

SOP-8

类目

RS-485/RS-422芯片

编号

C481667

类型

收发器

驱动器数

1

接收器数

1

工作电压

4.75V~5.25V

描述低功耗、限摆率的RS-485/RS-422收发器，支持半双工模式，符合RS-485和RS-422协议，数据速率高达5Mbps。

TJ4320GDP-ADJ

品牌

HTC

封装

SOP-8-EP

类目

线性稳压器(LDO)

编号

C126089

输出类型

可调

工作电压

5.5V

输出电压

1V~5V

输出电流

2A

LM2576R-5.0

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C82634

功能类型

降压型

工作电压

8V~40V

输出电压

5V

输出电流

3A

描述LM2576系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压型开关稳压器（降压转换器）。该系列的所有电路都能够驱动3.0A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感制造商提供了针对LM2576优化的标准电感系列。由于LM2576转换器是开关模式电源，与常见的三端线性稳压器相比，其效率显著提高，尤其是在输入电压较高的情况下。在许多情况下，其功耗非常低，以至于无需散热片，或者散热片的尺寸可以大幅减小。多家不同的制造商提供了针对LM2576优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。LM2576的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差（在0℃至125℃范围内为±2%）。该器件具备外部关断功能，典型待机电流为80μA。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。

TL431ASF

品牌

HTC

封装

SOT-23

类目

电压基准芯片

编号

C262799

输出类型

可调

工作电压

2.495V~40V

输出电压

2.495V~40V

输出电流

150mA

描述TL431是一款三端可调并联稳压器，在适用温度范围内具有规定的热稳定性。通过两个外部电阻，其参考电压VREF（约2.5V）可调至40V。该器件的典型动态输出阻抗为0.2Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中可出色替代齐纳二极管。TL431的工作温度范围为-40°C至+125°C。

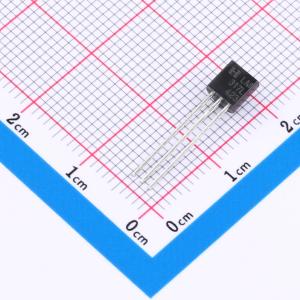

LM317L

品牌

HTC

封装

TO-92-3

类目

线性稳压器(LDO)

编号

C126053

输出类型

可调

工作电压

40V

输出电压

1.2V~37V

输出电流

100mA

描述电压可调 100mA

LM1117F-3.3

品牌

HTC

封装

SOT-89

类目

线性稳压器(LDO)

编号

C126019

输出类型

固定

工作电压

12V

输出电压

3.3V

输出电流

1A

LM1117GS-3.3

品牌

HTC

封装

SOT-223-3L

类目

线性稳压器(LDO)

编号

C411821

输出类型

固定

工作电压

12V

输出电压

3.3V

输出电流

1A

TJ7660D

品牌

HTC

封装

SOIC-8

类目

电荷泵

编号

C126092

工作电压(Vin)

1.5V~10V

静态电流(Iq)

180uA

输出电阻

60Ω

能量效率

98%

描述TJ7660可将输入范围为+1.5V至+10.0V的正电源电压转换为-1.5V至-10.0V的互补负输出电压。电荷泵和电荷存储功能仅需2个非关键外部电容器。 TJ7660也可连接成电压倍增器，在输入为+10V时可产生高达+18.6V的输出电压。芯片上集成了一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。 一个独特的逻辑元件可检测器件中的最低负电压，确保输出N沟道开关源极 - 衬底结不会正向偏置，从而保证无闩锁操作。 当振荡器空载时，对于5.0V的输入电源电压，其标称振荡频率为10kHz。 通过在“OSC”端子添加外部电容器可降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可接地以绕过内部串联稳压器，改善低电压（LV）操作。在中高电压（TJ7660为+3.5V至+10.0V）时，LV引脚浮空以防止器件闩锁。

LM2596R-12

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C90691

功能类型

降压型

工作电压

15V~40V

输出电压

12V

输出电流

3A

描述LM2596 系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0A 的负载，具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V 的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感器制造商提供了针对 LM2596 优化的标准系列电感器。由于 LM2596 转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，功耗非常低，以至于无需散热片，或者可以大幅减小其尺寸。多家不同的制造商提供了针对 LM2596 优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2596 的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有 ±4% 的容差，振荡器频率有 ±15% 的容差（在 0℃ 至 125℃ 范围内为 ±2%）。具备外部关断功能，典型待机电流为 80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。

LM2596R-3.3

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C90690

功能类型

降压型

工作电压

6V~40V

输出电压

3.3V

输出电流

3A

描述LM2596 系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0A 的负载，具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V 的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感器制造商提供了针对 LM2596 优化的标准系列电感器。由于 LM2596 转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，功耗非常低，以至于无需散热片，或者可以大幅减小其尺寸。多家不同的制造商提供了针对 LM2596 优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2596 的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有 ±4% 的容差，振荡器频率有 ±15% 的容差（在 0℃ 至 125℃ 范围内为 ±2%）。具备外部关断功能，典型待机电流为 80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。

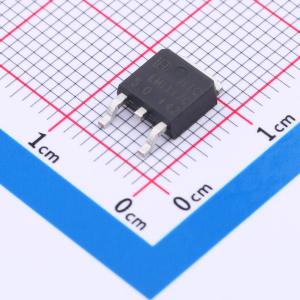

LM29150RS-5.0

品牌

HTC

封装

TO-252-2(DPAK)

类目

线性稳压器(LDO)

编号

C126049

输出类型

固定

工作电压

26V

输出电压

5V

输出电流

1.5A

LM39302R

品牌

HTC

封装

TO-263-5

类目

线性稳压器(LDO)

编号

C40843

输出类型

可调

工作电压

16V

输出电压

1.25V~15V

输出电流

3A

LM2576R-ADJ

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C91092

功能类型

降压型

工作电压

40V

输出电压

1.23V~37V

输出电流

3A

描述LM2576系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压型开关稳压器（降压转换器）。该系列的所有电路都能够驱动3.0A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感制造商提供了针对LM2576优化的标准电感系列。由于LM2576转换器是开关模式电源，与常见的三端线性稳压器相比，其效率显著提高，尤其是在输入电压较高的情况下。在许多情况下，其功耗非常低，以至于无需散热片，或者散热片的尺寸可以大幅减小。多家不同的制造商提供了针对LM2576优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。LM2576的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差（在0℃至125℃范围内为±2%）。该器件具备外部关断功能，典型待机电流为80μA。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。

LM2576HVR-5.0

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C126037

功能类型

降压型

工作电压

60V

输出电压

5V

输出电流

3A

描述降压 5V 3A 52kHz

NE555D

品牌

HTC

封装

SOP-8

类目

555定时器/计时器

编号

C596355

描述NE555 是 CMOS RC 定时器，与标准的 SE/NE555 和 355 定时器相比，性能有显著提升，同时在大多数应用中可直接替代这些器件。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间无电源电流短路现象、更高的频率性能，且稳定运行时无需对控制电压进行去耦。具体而言，NE555 是一款稳定的控制器，能够产生精确的时间延迟或频率。

74HC14D

品牌

HTC

封装

SOIC-14

类目

反相器

编号

C699447

LM39100S-3.3

品牌

HTC

封装

SOT-223

类目

线性稳压器(LDO)

编号

C126055

输出类型

固定

工作电压

16V

输出电压

3.3V

输出电流

1A

MAX485EN

品牌

HTC

封装

DIP-8

类目

RS-485/RS-422芯片

编号

C481665

类型

收发器

驱动器数

1

接收器数

1

工作电压

4.75V~5.25V

描述低功耗、限摆率的RS-485/RS-422收发器，支持半双工模式，符合RS-485和RS-422协议，数据速率高达5Mbps。

LM29150RS-12

品牌

HTC

封装

TO-252-3

类目

线性稳压器(LDO)

编号

C510575

输出类型

固定

工作电压

26V

输出电压

12V

输出电流

1.5A

LM2596T-ADJ

品牌

HTC

封装

TO-220-5L

类目

DC-DC电源芯片

编号

C126047

功能类型

降压型

工作电压

8V~40V

输出电压

1.2V~37V

输出电流

3A

描述降压，3.0A，150kHz，可调电压

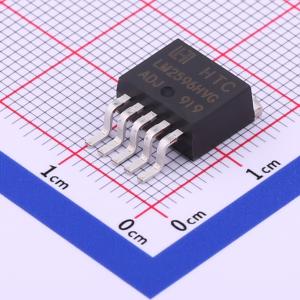

LM2596HVGR-ADJ

品牌

HTC

封装

TO-263-5

类目

DC-DC电源芯片

编号

C508705

功能类型

降压型

工作电压

4.5V~60V

输出电压

1.23V~57V

输出电流

3A

描述LM2596HV系列稳压器是单片集成电路,提供所有降压开关稳压器所需的主动功能,能够驱动3A负载,具有出色的线路和负载调节性能。这些器件提供3.3V、5V、12V固定输出电压版本和可调输出版本。

LM1117S-1.2

品牌

HTC

封装

SOT-223-3

类目

线性稳压器(LDO)

编号

C126025

输出类型

固定

工作电压

12V

输出电压

1.2V

输出电流

1A
