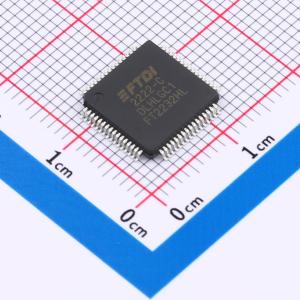

FTDI(飞特帝亚)

FT2232HL-REEL

品牌

FTDI(飞特帝亚)

封装

LQFP-64(10x10)

类目

USB转换芯片

编号

C27882

应用功能

USB转UART；USB转FIFO

工作温度

-40℃~+85℃

描述FT2232H迷你模块是FTDI产品系列中的一个USB-to-serial/FIFO开发模块，它利用了FT2232H USB高速双端口桥接芯片来处理所有USB信号和协议。该模块适用于快速验证在目标设计中添加USB功能的功能性。

FT232HL-REEL

品牌

FTDI(飞特帝亚)

封装

LQFP-48(7x7)

类目

USB转换芯片

编号

C51997

应用功能

USB转UART；USB转FIFO

工作电压

2.97V~3.63V；1.62V~1.98V

工作温度

-40℃~+85℃

描述FT232H是一款单通道USB 2.0高速（480Mb/s）转UART/FIFO的集成电路。它能够配置为多种行业标准的串行或并行接口。

FT234XD-R

品牌

FTDI(飞特帝亚)

封装

DFN-12(3x3)

类目

USB转换芯片

编号

C132158

应用功能

USB转UART

工作电压

2.97V~5.5V

工作温度

-40℃~+85℃

描述USB to asynchronous serial data transfer interface. 支持USB 2.0全速，数据传输速率从300波特到3 Mbaud。支持RS232、RS485和RS422接口。

FT230XS-R

品牌

FTDI(飞特帝亚)

封装

SSOP-16-150mil

类目

USB转换芯片

编号

C69082

应用功能

USB转UART

工作电压

3.3V~5V

工作温度

-40℃~+85℃

描述单芯片USB到异步串行数据传输接口，整个USB协议在芯片上处理。集成+3.3V电平转换器，支持USB电池充电检测。

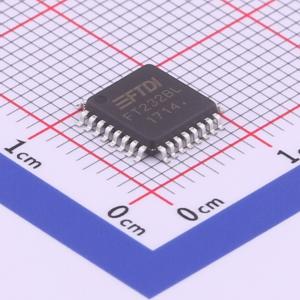

FT232BL-Reel

品牌

FTDI(飞特帝亚)

封装

LQFP-32(7x7)

类目

USB转换芯片

编号

C18968

应用功能

USB转UART

工作电压

4.35V~5.25V

工作温度

0℃~+70℃

描述USB到异步串行UART接口，支持多种数据传输速率和接口。

FT232HQ-REEL

品牌

FTDI(飞特帝亚)

封装

QFN-48-EP(8x8)

类目

USB转换芯片

编号

C82158

应用功能

USB转UART；USB转FIFO

工作电压

2.97V~3.63V；1.62V~1.98V

工作温度

-40℃~+85℃

描述单通道USB转串行/并行端口，支持多种配置。芯片内部处理整个USB协议。无需特定的USB固件编程。兼容USB 2.0高速（480Mbit/秒）和全速（12Mbit/秒）。多协议同步串行引擎（MPSSE）简化了同步串行协议（USB到JTAG、I2C、SPI（主模式）或位操作）的设计。UART数据传输速率可达12M波特。（RS232数据速率受限于外部电平转换器）。USB转异步245 FIFO模式的数据传输速率可达8 M字节/秒。USB转同步245并行FIFO模式的数据传输速率可达40 M字节/秒。支持具有可配置宽度的专有半双工FT1248接口，双向数据总线（1、2、4或8位宽）。CPU风格的FIFO接口模式简化了CPU接口设计。快速串行接口选项。FTDI的免版税虚拟COM端口（VCP）和直接（D2XX）驱动程序在大多数情况下消除了USB驱动程序开发的需求。可调接收缓冲超时。提供发送和接收LED驱动信号选项。位操作模式接口选项带有RD#和WR#选通信号。高度集成的设计包括用于VCORE的5V至3.3/1.8V LDO稳压器，集成了POR功能。异步串行UART接口选项，支持完整的硬件握手和调制解调器接口信号。完全辅助的硬件或X-On / X-Off软件握手。UART接口支持7/8位数据、1/2停止位以及奇/偶/标记/空格/无校验。使用TXDEN引脚自动发送使能控制，适用于RS485串行应用。通过USB接口在外置EEPROM中配置操作模式和USB描述字符串。可配置的I/O驱动强度（4、8、12或16mA）和转换率。低工作电流和USB挂起电流。支持自供电、总线供电和高功率总线供电的USB配置。UHCI/OHCI/EHCI主机控制器兼容。USB批量数据传输模式（高速模式下512字节数据包）。1.8V（芯片核心）和3.3V I/O接口（5V耐受）。扩展-40℃至85℃工业工作温度范围。紧凑的48引脚无铅LQFP或QFN封装。可配置的ACBUS I/O引脚。

FT230XQ-R

品牌

FTDI(飞特帝亚)

封装

QFN-16-EP(4x4)

类目

USB转换芯片

编号

C128629

应用功能

USB转UART

工作电压

3.3V~5V

工作温度

-40℃~+85℃

描述FT230X 是一种 USB 转串行 UART 接口，针对更小的 PCB 设计优化了引脚数量，并具有以下高级功能：- 单芯片 USB 转异步串行数据传输接口。- 芯片上处理整个 USB 协议。无需特定于 USB 的固件编程。- 完全集成的 2048 字节多次可编程 (MTP) 存储器，用于存储设备描述符和 CBUS I/O 配置。- 完全集成的时钟生成，无需外部晶体，并且可以选择时钟输出，实现与外部 MCU 或 FPGA 的无胶合接口。- 数据传输速率从 300 波特到 3 兆波特（RS422、RS485 和 RS232），在 TTL 电平下工作。- 利用缓冲平滑技术的 512 字节接收缓冲区和 516 字节发送缓冲区，以实现高数据吞吐量。- FTDI 的免版税虚拟 COM 端口 (VCP) 和直接 (D2XX) 驱动程序消除了大多数情况下开发 USB 驱动程序的需求。- 可配置的 CBUS I/O 引脚。- 发送和接收 LED 驱动信号。- 支持 7 或 8 位数据位、1 或 2 位停止位以及奇/偶/标记/空格/无校验的 UART 接口。- 同步和异步位敲击接口选项，带有 RD# 和 WR# 选通脉冲。- USB 电池充电检测。允许 USB 外围设备检测更高功率源的存在，以实现更好的充电。- 设备预编程有唯一的 USB 序列号。- USB 电源配置；支持总线供电、自供电和带电源切换的总线供电。- 集成的 3.3V 电平转换器用于 USB I/O。真正的 3.3V CMOS 驱动输出和 TTL 输入；通过外部上拉电阻可以工作到 1.8V。耐受 5V 输入。- 可配置的 I/O 引脚输出驱动强度；4 mA（最小）和 16 mA（最大）。- 集成的上电复位电路。- 完全集成的 AVCC 电源滤波 - 无需外部滤波。- UART 信号反相选项。- 5V 单电源操作。- 内部 3V3/1V8 LDO 稳压器。- 低工作电流和 USB 暂停电流；8mA（典型活动状态）和 125uA（典型暂停状态）。- UHCI/OHCI/EHCI 主控制器兼容。- USB 2.0 全速兼容。- 扩展的工作温度范围；-40 至 85℃。- 提供紧凑型无铅 16 引脚 SSOP 和 16 引脚 QFN 封装（均符合 RoHS 标准）。

FT231XS-R

品牌

FTDI(飞特帝亚)

封装

SSOP-20-150mil

类目

USB转换芯片

编号

C132160

应用功能

USB转UART

USB协议版本

USB 2.0

工作电压

5V

工作温度

-40℃~+85℃

描述USB到异步串行数据传输接口，支持全调制解调器控制和外围设备检测高功率电源以改进充电。单芯片处理整个USB协议。

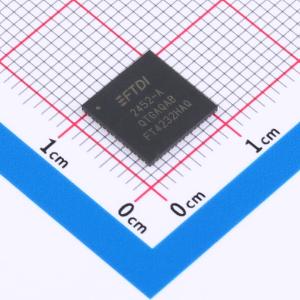

FT4232HQ-REEL

品牌

FTDI(飞特帝亚)

封装

QFN-64-EP(9x9)

类目

USB转换芯片

编号

C2651882

应用功能

USB转UART

工作电压

3V~3.6V

工作温度

-40℃~+85℃

描述四通道高速USB转多用途UART/MPSSE IC，支持多种配置，包括UART、MPSSE等模式。

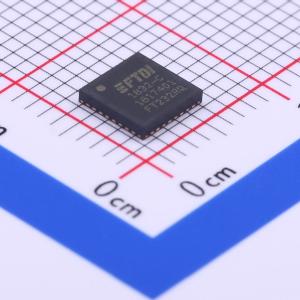

FT232RQ-REEL

品牌

FTDI(飞特帝亚)

封装

QFN-32-EP(5x5)

类目

USB转换芯片

编号

C14090

应用功能

USB转UART

工作电压

3.3V~5.25V

工作温度

-40℃~+85℃

描述USB转异步串行数据传输接口，支持多种波特率和协议。

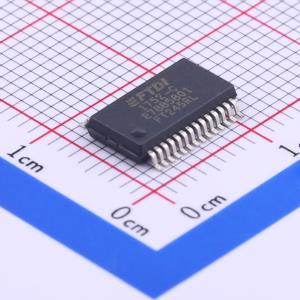

FT245RL-REEL

品牌

FTDI(飞特帝亚)

封装

SSOP-28-208mil

类目

USB转换芯片

编号

C12633

应用功能

USB转FIFO

工作电压

1.8V~5.25V

工作温度

-40℃~+85℃

描述FT245R 是一种 USB 至并行 FIFO 接口，具有以下高级特性：- 单芯片 USB 至并行 FIFO 双向数据传输接口。- 芯片上处理整个 USB 协议。无需特定的 USB 固件编程。- 完全集成 1024 位 EEPROM 存储设备描述符和 FIFO I/O 配置。- 完全集成的 USB 终端电阻。- 完全集成的时钟生成，无需外部晶振。- 数据传输速率高达 1 MByte/秒。- 利用缓冲平滑技术的 128 字节接收缓冲区和 256 字节发送缓冲区，以实现高数据吞吐量。- FTDI 的免版税虚拟串口 (VCP) 和直接驱动程序 (D2XX) 消除了大多数情况下对 USB 驱动程序开发的需求。- 独特的 USB FTDIChip-ID 功能。- 可配置的 FIFO 接口 I/O 引脚。- 同步和异步位敲击接口选项。该设备预编程有唯一的 USB 序列号。支持总线供电、自供电和高功率总线供电的 USB 配置。集成 +3.3V 电平转换器用于 USB I/O。FIFO 接口上的集成电平转换器用于与运行在 +1.8V 至 +5V 之间的外部逻辑接口。真正的 5V/3.3V/2.8V/1.8V CMOS 驱动输出和 TTL 输入。可配置的 I/O 引脚输出驱动强度。集成的上电复位电路。完全集成的 AVCC 电源滤波 - 无需外部滤波。+3.3V（使用外部振荡器）至 +5.25V（使用内部振荡器）单电源操作。低工作电流和 USB 暂停电流。低 USB 带宽消耗。UHCI/OHCI/EHCI 主机控制器兼容。USB 2.0 全速兼容。-40℃ 至 85℃ 扩展工作温度范围。提供紧凑的无铅 28 引脚 SSOP 和 QFN32 封装（均符合 RoHS 标准）。

C232HM-DDHSL-0

FT2232H-56Q-TRAY

品牌

FTDI(飞特帝亚)

封装

QFN-56-EP(8x8)

类目

USB转换芯片

编号

C1521588

应用功能

USB转UART；USB转FIFO

工作电压

3.3V

描述FT2232H是第五代USB设备，支持USB 2.0高速（480Mbps）到UART/FIFO接口。它可以配置为多种行业标准的串行或并行接口。

FT4222HQ-D-T

品牌

FTDI(飞特帝亚)

封装

VQFN-32(5x5)

类目

USB转换芯片

编号

C910592

应用功能

USB转SPI；USB转I2C

工作电压

1.8V；3.3V；2.5V；5V

工作温度

-40℃~+85℃

描述USB2.0至Quad-SPI/I2C桥接IC，支持多种配置和功能。

FT4222HQ-D-R

品牌

FTDI(飞特帝亚)

封装

VQFN-32(5x5)

类目

USB转换芯片

编号

C5374752

应用功能

USB转SPI；USB转I2C

USB协议版本

USB 2.0

通道数

4

工作电压

1.8V；3.3V

描述USB2.0至Quad-SPI/I2C桥接IC，支持多种配置和功能。

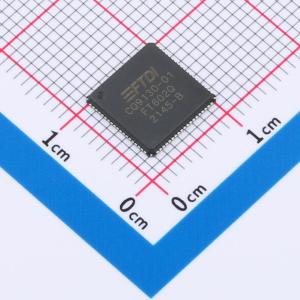

FT602Q-B-T

品牌

FTDI(飞特帝亚)

封装

QFN-76(9x9)

类目

USB转换芯片

编号

C5742667

应用功能

USB转FIFO

工作电压

1.8V；3.3V；2.5V

工作温度

-40℃~+85℃

描述FT602是一款高性能USB 3.1 UVC桥接器，具有FIFO接口。它设计用于传输和帧速率高达1920x1080@60帧/秒的视频。在FT600多通道模式下，最多可以传输4个UvC视频通道。

FT232HL-TRAY

品牌

FTDI(飞特帝亚)

封装

LQFP-48(7x7)

类目

USB转换芯片

编号

C1521584

应用功能

USB转UART；USB转FIFO

工作电压

2.97V~3.63V；1.62V~1.98V

工作温度

-40℃~+85℃

描述FT232H 是一款单通道 USB 2.0 高速 (480Mb/s) 转 UART/FIFO 的 IC。它能够配置为多种工业标准的串行或并行接口。FT232H 具有以下高级特性：- 单通道 USB 到串行/并行端口，支持多种配置。- 完全在芯片上处理整个 USB 协议。无需特定于 USB 的固件编程。兼容 USB 2.0 高速 (480Mbits/秒) 和全速 (12Mbits/秒)。- 多协议同步串行引擎（MPSSE），简化同步串行协议（USB 转 JTAG、I2C、SPI（主模式）或位操作）设计。- UART 数据传输速率高达 12Mbaud。（RS232 数据速率受限于外部电平转换器）。- USB 到异步 245 FIFO 模式的数据传输速率可达 8 Mbyte/秒。- USB 到同步 245 并行 FIFO 模式的数据传输速率可达 40 Mbytes/秒。- 支持专有的半双工 FT1248 接口，具有可配置宽度的双向数据总线（1、2、4 或 8 位宽）。CPU 风格的 FIFO 接口模式简化了 CPU 接口设计。- 快速串行接口选项。- FTDI 的免版税虚拟 COM 端口 (VCP) 和直接 (D2XX) 驱动程序消除了大多数情况下开发 USB 驱动程序的需求。- 可调接收缓冲区超时。提供发送和接收 LED 驱动信号选项。- 位操作模式接口选项，带 RD# 和 WR# 选通脉冲。- 高度集成的设计包括用于 VCORE 的 5V 至 3.3/1.8V LDO 稳压器，集成 POR 功能。- 异步串行 UART 接口选项，具有完整的硬件握手和调制解调器接口信号。- 完全辅助的硬件或 X-On / X-Off 软件握手。- UART 接口支持 7/8 位数据、1/2 停止位以及奇偶校验、标记校验、空格校验或无校验。- 使用 TXDEN 引脚自动传输启用控制，适用于 RS485 串行应用。- 通过 USB 接口在外部 EEPROM 中配置工作模式和 USB 描述字符串。- 可配置 I/O 驱动强度（4、8、12 或 16mA）和摆率。- 低工作电流和 USB 暂停电流。- 支持自供电、总线供电和高功率总线供电的 USB 配置。- UHCI/OHCI/EHCI 主控制器兼容。USB 批量数据传输模式（高速模式下 512 字节包）。- 1.8V（芯片核心）和 3.3V I/O 接口（5V 容忍）。- 扩展 -40℃ 至 85℃ 工业工作温度范围。- 紧凑型 48 引脚无铅 LQFP 或 QFN 封装。- 可配置的 ACBUS I/O 引脚。

FT2232HL-TRAY

品牌

FTDI(飞特帝亚)

封装

LQFP-64(10x10)

类目

USB转换芯片

编号

C1521564

应用功能

USB转UART；USB转FIFO；USB转SPI；USB转I2C；USB转JTAG

USB协议版本

USB 2.0

通道数

2

工作电压

1.8V~3.3V

描述FT2232H是第五代USB设备，支持USB 2.0高速（480Mbps）到UART/FIFO接口。它可以配置为多种行业标准的串行或并行接口。

FT201XQ-R

品牌

FTDI(飞特帝亚)

封装

QFN-16-EP(4x4)

类目

USB转换芯片

编号

C2651887

应用功能

USB转I2C

工作电压

3.3V~5V

工作温度

-40℃~+85℃

描述单芯片USB至I2C从机接口，支持高达3.4MHz的高速模式I2C。

FT260Q-T

品牌

FTDI(飞特帝亚)

封装

WQFN-28-EP(5x5)

类目

USB转换芯片

编号

C1521550

应用功能

USB转I2C；USB转UART

工作电压

1.8V；3.3V；2.5V

描述FT260 是一款 HID 类 USB 至 I2C/UART 接口设备控制器，具有以下高级特性：- 单芯片 USB 至 UART/I2C 桥接器，支持标准的人机接口设备（HID）类。- 符合 USB2.0 标准的全速设备，整个 USB 协议在芯片上处理。- 支持 2 个 USB HID 接口，每个接口对应芯片上的物理接口 I2C 和 UART。- 引脚配置可启用 HID 接口，适用于多种应用。- 支持 HID over I2C 规范。- 可配置的 I2C 主接口控制器，符合 I2C v2.1 和 v3.0 规范。支持 I2C 总线规范中定义的 4 种速度模式：标准模式 (SM)、快速模式 (FM)、快速模式加 (FM+) 和高速模式 (HS)。- 坚固的 FTDI UART 控制器，具备硬件和软件流控制。- 数据传输速率从 1.2 Kbaud 到 12 Mbaud（RS422、RS485、RS232），TTL 电平。- 可通过 HID 类下的软件应用程序轻松控制的可配置 GPIO。- 完全集成的振荡器 PLL，无需外部晶体。- 芯片内 eFUSE 用于 USB 供应商 ID (VID)、产品 ID (PID) 和其他供应商特定参数。独特的 USB 序列号生成引擎和对外部 EEPROM 的编程路径。- 集成的 5V-3.3V-1.8V 电平转换器，用于 USB I/O。- 5V USB VBUS 检测引擎。- USB 电源配置；支持总线供电、自供电和带电源切换的总线供电。- USB2.0 低工作电流和挂起电流；24mA（典型活动状态）和 385µA（典型挂起状态）。- 真正的 3.3V CMOS 驱动输出和 TTL 输入（使用外部上拉电阻时可工作至 1.8V）。- 多种 I/O 工作电压等级：+3.3V、+2.5V、+1.8V 引脚输出驱动强度；4 mA（最小值）和 16 mA（最大值）。- 集成的上电复位电路。- USB 电池充电检测。- UHCI / OHCI / EHCI / XHCI 主控制器兼容。- 扩展的工作温度范围；-40 至 85℃。- 提供紧凑型无铅 28 引脚 WQFN 或 TSSOP 封装（符合 RoHS 标准）。

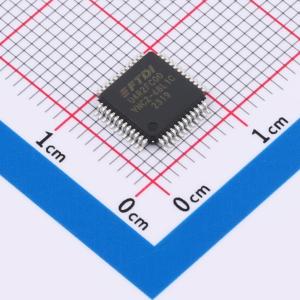

VNC1L-1A-TRAY

品牌

FTDI(飞特帝亚)

封装

LQFP-48(7x7)

类目

USB转换芯片

编号

C1521567

应用功能

控制器

工作电压

3V~3.6V

工作温度

-40℃~+85℃

描述双USB主机控制器，支持低速/全速USB，集成固件和Flash存储器，可配置接口。

UC232R-10

FT200XD-R

品牌

FTDI(飞特帝亚)

封装

DFN-10-EP(3x3)

类目

USB转换芯片

编号

C145361

应用功能

USB转I2C

USB协议版本

USB 2.0

工作电压

5V

工作温度

-40℃~+85℃

描述单芯片USB到I²C接口，支持高速模式I²C高达3.4MHz，集成+3.3V电平转换器，内置MTP存储器，全集成时钟生成和AVCC电源滤波，多种CBUS I/O配置选项。

FT245RNL-REEL

品牌

FTDI(飞特帝亚)

封装

SSOP-28

类目

USB转换芯片

编号

C6558294

应用功能

USB转FIFO

工作电压

3.3V~5.25V

工作温度

-40℃~+85℃@(Ta)
