WCH(南京沁恒)

CH340G

品牌

WCH(南京沁恒)

封装

SOP-16

类目

USB转换芯片

编号

C14267

应用功能

USB转UART

USB协议版本

USB 2.0

工作电压

5V；3.3V

数据速率

2Mbps

描述CH340是一个USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

CH340C

品牌

WCH(南京沁恒)

封装

SOP-16

类目

USB转换芯片

编号

C84681

应用功能

收发器

USB协议版本

USB 2.0

工作电压

3.3V；5V

数据速率

2Mbps

描述CH340是一款USB总线转接芯片，可实现USB转串口或USB转打印口。在串口模式下，CH340提供常用的调制解调器（MODEM）联络信号，用于为计算机扩展异步串口，或直接将普通串口设备升级为USB总线设备。

CH224K

品牌

WCH(南京沁恒)

封装

ESSOP-10-150mil-1mm

类目

快充协议芯片

编号

C970725

类型

受电控制器

输出功率

100W

输出电压

5V；20V；15V；12V；9V

工作温度

-40℃~+90℃

描述CH224Q/CH224A 为支持USB PD3.2 的USB PD 快充协议受电芯片，最高支持PD3.2 EPR 140W 功率，并支持单电阻配置、I/O 电平配置及I2C 配置。通过I2C 接口可以读取协议握手状态和读取当前PD 档位额定电流。芯片内置高压LDO，静态功耗低，集成度高，外围精简。芯片集成输出电压检测及过压保护功能，可广泛应用于各类电子设备拓展高功率输入如无线充电器、小家电、锂电池电动工具等各类场合。

CH32V003F4U6

品牌

WCH(南京沁恒)

封装

QFN-20(3X3)

类目

单片机(MCU/MPU/SOC)

编号

C5299908

CPU内核

RISC-V

CPU最大主频

48MHz

程序存储容量

16KB

I/O数量

18

CH340K

品牌

WCH(南京沁恒)

封装

ESSOP-10-150mil-1mm

类目

USB转换芯片

编号

C968586

应用功能

USB转串口

USB协议版本

USB 2.0

工作电压

3.3V；5V

数据速率

2Mbps

描述CH340是一个USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

CH340E

品牌

WCH(南京沁恒)

封装

MSOP-10

类目

USB转换芯片

编号

C99652

应用功能

收发器

USB协议版本

USB 2.0

工作电压

3.3V；5V

数据速率

2Mbps

描述CH340是一个USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

CH442E

品牌

WCH(南京沁恒)

封装

MSOP-10

类目

模拟开关/多路复用器

编号

C150097

开关电路

2:1

通道数

2

工作电压

4V~5.5V

导通时间(ton)

3ns

描述5V低阻模拟开关芯片，高带宽，低导通电阻，支持3.3V或更低电源电压。

CH552E

品牌

WCH(南京沁恒)

封装

MSOP-10

类目

单片机(MCU/MPU/SOC)

编号

C967938

CPU内核

51系列

CPU最大主频

24MHz

程序存储容量

16KB

程序存储器类型

FLASH

描述CH552芯片是一款兼容MCS51指令集的增强型E8051内核单片机，其79%的指令是单字节单周期指令，平均指令速度比标准MCS51快8-15倍。CH552支持最高24MHz系统主频，内置16K程序存储器ROM和256字节内部iRAM以及1K字节片内xRAM，xRAM支持DMA直接内存存取。CH552内置了ADC模数转换、触摸按键电容检测、3组定时器和信号捕捉及PWM、双异步串口、SPI、USB设备控制器和全速收发器等功能模块。CH551是CH552的简化版，程序存储器ROM为10K，片内xRAM为512字节，异步串口仅UART0，封装形式仅SOP16，触摸按键仅4通道，并且去掉了ADC模数转换模块和USB type-C模块，其它与CH552相同，可直接参考CH552手册和资料。

CH342K

品牌

WCH(南京沁恒)

封装

ESSOP-10-150mil

类目

USB转换芯片

编号

C2826608

应用功能

USB转串口

USB协议版本

USB 2.0

通道数

2

工作电压

3.3V；5V

描述CH342 是一个USB 总线的转接芯片，实现USB 转两个异步串口。每个串口都支持高速全双工，支持奇偶校验，提供了常用的MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU 直接升级到USB 总线。

CH591D

品牌

WCH(南京沁恒)

封装

QFN-20(3x3)

类目

单片机(MCU/MPU/SOC)

编号

C20606919

CH455G

品牌

WCH(南京沁恒)

封装

SOP-16

类目

数码管驱动

编号

C89818

配置

7段x4位；8段x4位

接口类型

I2C

工作电压

2.7V~5V

时钟频率(fc)

4MHz

描述通过IIC总线，动态驱动4只数码管显示和28键键盘扫描控制芯片。带按键中断

CH32X033F8P6

品牌

WCH(南京沁恒)

封装

TSSOP-20

类目

单片机(MCU/MPU/SOC)

编号

C19268290

描述CH32X035是基于青稞R1SC-V内核设计的工业级微控制器。内置USB和PD PHY，支持USB Host主机和USB Device设备功能、PD USB及Type-C快充功能，内置可编程协议I/O控制器，提供了2组OPA运放、3组CMP电压比较器、4组USART串口、I2C、SPI、多组定时器、12位ADC、14路Touchkey等丰富外设资源。

CH340X

品牌

WCH(南京沁恒)

封装

MSOP-10

类目

USB转换芯片

编号

C3035748

应用功能

USB转串口；USB转并口

USB协议版本

USB 2.0

工作电压

3.3V；5V

数据速率

2Mbps

描述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口或者 USB 转打印口。在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

CH32X035F8U6

品牌

WCH(南京沁恒)

封装

QFN-20-EP(3x3)

类目

单片机(MCU/MPU/SOC)

编号

C42442062

描述CH32X035是基于青稞R1SC-V内核设计的工业级微控制器。内置USB和PD PHY，支持USB Host主机和USB Device设备功能、PD USB及Type-C快充功能，内置可编程协议I/O控制器，提供了2组OPA运放、3组CMP电压比较器、4组USART串口、I2C、SPI、多组定时器、12位ADC、14路Touchkey等丰富外设资源。

CH571F

品牌

WCH(南京沁恒)

封装

QFN-28-EP(4x4)

类目

单片机(MCU/MPU/SOC)

编号

C2856288

CH9102F

品牌

WCH(南京沁恒)

封装

QFN-24-EP(4x4)

类目

USB转换芯片

编号

C2858418

应用功能

USB转UART

USB协议版本

USB 2.0

工作电压

1.8V；3.3V；5V；2.5V

数据速率

4Mbps

描述CH9102是一个USB总线的转接芯片，实现USB转异步串口。提供了常用的MODEM联络信号。

CH582F

品牌

WCH(南京沁恒)

封装

QFN-28-EP(4x4)

类目

单片机(MCU/MPU/SOC)

编号

C3001175

描述CH583是集成BLE无线通讯的RISC-V MCU微控制器（SoC）。片上集成2Mbps低功耗蓝牙BLE通讯模块、2个全速USB主机和设备控制器及收发器、2个SPI、4个串口、14路ADC、触摸按键检测模块、RTC等丰富的外设资源。CH583相比CH582多了SPI1主机，支持最低1.75V电源电压。

CH342F

品牌

WCH(南京沁恒)

封装

QFN-24-EP(4x4)

类目

USB转换芯片

编号

C2841530

应用功能

USB转串口

USB协议版本

USB 2.0

通道数

2

工作电压

3.3V；5V

描述CH342是一款USB总线转换芯片，可将USB转换为双UART。每个UART支持高速全双工和奇偶校验，提供标准调制解调器信号，用于为计算机扩展串口，或使普通串口设备或MCU直接升级到USB总线。

CH334P

品牌

WCH(南京沁恒)

封装

QFN-16(3x3)

类目

USB集线器

编号

C5373042

类型

集线器

USB协议版本

USB 2.0

数据速率

480Mbps

工作电压

3.3V

描述CH334和CH335是符合USB2.0协议规范的4端口USBHUB控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。

CH348Q

品牌

WCH(南京沁恒)

封装

LQFP-48(7x7)

类目

USB转换芯片

编号

C2979161

应用功能

USB转UART

USB协议版本

USB 2.0

通道数

8

工作电压

3.3V

描述CH348是一款高速USB总线的转接芯片，实现USB转八个异步串口UART0/1/2/3/4/5/6/7功能，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。

CH592F

品牌

WCH(南京沁恒)

封装

QFN-28(4x4)

类目

无线收发芯片

编号

C39831287

接口类型

ADC；SPI；I2C；PWM；USB；UART

工作电压

1.7V~3.3V

应用领域

蓝牙

输出功率

-20dBm

CH573F

品牌

WCH(南京沁恒)

封装

QFN-28-EP(4x4)

类目

单片机(MCU/MPU/SOC)

编号

C2830434

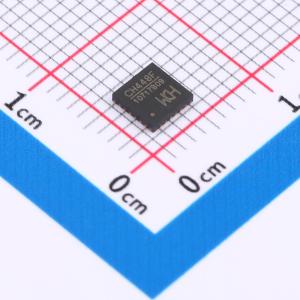

CH448F

品牌

WCH(南京沁恒)

封装

QFN-24-EP(4x4)

类目

模拟开关/多路复用器

编号

C2912958

开关电路

8:1

通道数

2

工作电压

4V~5.5V

导通时间(ton)

3ns

描述CH440G、CH440P、CH440R、CH442E、CH443K、CH444G、CH444P 和CH448F 是额定5V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持3.3V 或更低电源电压。CH445P 是额定3.3V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持2.5V 或更低电源电压。CH440G、CH440P、CH440R 和CH445P 包含4 路二选一低阻宽带双向模拟开关，四通道2:1 MUX 合计QPDT，可以用于视频或者USB 信号二选一切换。

CH582M

品牌

WCH(南京沁恒)

封装

QFN-48-EP(5x5)

类目

单片机(MCU/MPU/SOC)

编号

C2920766

CPU内核

RISC-V

CPU最大主频

80MHz

程序存储容量

512KB

程序存储器类型

FLASH

描述CH583是集成BLE无线通讯的RISC-V MCU微控制器（SoC）。片上集成2Mbps低功耗蓝牙BLE通讯模块、2个全速USB主机和设备控制器及收发器、2个SPI、4个串口、14路ADC、触摸按键检测模块、RTC等丰富的外设资源。CH583相比CH582多了SPI1主机，支持最低1.75V电源电压。
