MPS(芯源)

MIE1W0505BGLVH-3R-Z

品牌

MPS(芯源)

封装

LGA-12(4x5)

类目

隔离式DC/DC转换器

编号

C22419841

描述MIE1W0505BGLVH是一款隔离式、稳压型DC - DC模块。它可支持3V至5.5V输入电压应用。MIE1W0505BGLVH具有出色的负载调整率和线性调整率，支持高达1W的输出功率。MIE1W0505BGLVH将功率MOS、变压器和反馈电路集成在单芯片中，实现了出色的性能并节省了尺寸。MIE1W0505BGLVH支持稳压输出，当输出电压（Vout）下降且低于目标电压时，IC开始切换，将功率从输入电压（Vin）传输到输出电压（Vout），直到Vout再次达到目标输出值。MIE1W0505BGLVH集成了输出电压反馈模块，无需传统的光耦和TL431即可调节输出电压。与传统的隔离电源模块相比，该模块尺寸更小，运行可靠性更高。MIE1W0505BGLVH具备连续短路保护和过温保护功能。它采用小型LGA - 12（4mmx5mm）封装。

MP9486AGN-Z

品牌

MPS(芯源)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C404013

功能类型

降压型

工作电压

4.5V~100V

输出电流

1A

开关频率

1MHz

描述DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP9486A是一款高压、降压开关调节器,可提供高达1A的连续负载电流。它集成了一个高侧高压MOSFET,具有3.5A的典型峰值开关电流限制。该器件采用滞回控制模式,无需补偿,最大开关频率可达1MHz,适用于汽车、工业和照明应用。

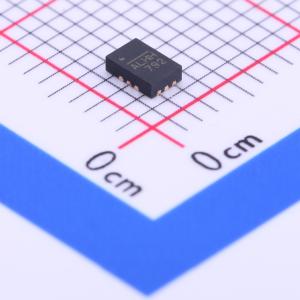

MP8759GD-Z

品牌

MPS(芯源)

封装

QFN-12(2x3)

类目

DC-DC电源芯片

编号

C3187827

功能类型

降压型

工作电压

4.5V~26V

输出电压

600mV~5.5V

输出电流

8A

描述DCDC降压，电源输入7V~30V，3A以上(大电流)方案，

MA600GQE-0000-Z

品牌

MPS(芯源)

封装

QFN-16-EP(3x3)

类目

磁性角度传感器

编号

C18221548

MP4560DN-LF-Z

品牌

MPS(芯源)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C40133

功能类型

降压型

工作电压

3.8V~55V

输出电压

800mV~52V

输出电流

2A

描述DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP4560是一款高频率降压转换器,具有3.8V到55V的宽输入电压范围,内置250mΩ的高侧高压MOSFET,提供2A输出,支持高达2MHz的可编程开关频率,静态电流仅为140μA,适用于汽车和工业系统。

MP2147GD-Z

品牌

MPS(芯源)

封装

QFN-12(2x3)

类目

DC-DC电源芯片

编号

C113622

功能类型

降压型

工作电压

2.8V~5.5V

输出电压

600mV~5.5V

输出电流

4A

描述DCDC降压，电源输入7V以内，3A以上(大电流)方案，-

MP2143DJ-LF-Z

品牌

MPS(芯源)

封装

TSOT-23-8

类目

DC-DC电源芯片

编号

C43427

功能类型

降压型

工作电压

2.5V~5.5V

输出电压

600mV~5V

输出电流

3A

描述DCDC降压，电源输入7V以内，1A~3A(中电流)方案，MP2143是一款单片、降压、开关模式转换器,内部集成功率MOSFET。它可以实现从2.5V到5.5V的输入电压范围内连续3A的输出电流,具有优秀的负载和线路调节性能。输出电压可低至0.6V,采用恒定导通时间控制,提供快速瞬态响应和环路稳定。故障保护包括逐周期电流限制和热关断。

MP1482DS-LF-Z

品牌

MPS(芯源)

封装

SOIC-8

类目

DC-DC电源芯片

编号

C14867

功能类型

降压型

工作电压

4.75V~18V

输出电压

923mV~15V

输出电流

2A

描述MP1482是一款2A输出电流、4.75V至18V输入电压范围的同步整流降压转换器。该器件集成了两个130mΩ的MOSFET开关,提供高达93%的效率。固定340kHz的工作频率,输出电压可调范围为0.923V至15V。该器件采用8引脚SOIC封装,适用于分布式电源系统、网络系统、FPGA、DSP、ASIC电源供应、绿色电子产品和笔记本电脑等应用。

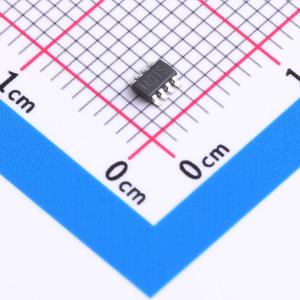

MP2459GJ-Z

品牌

MPS(芯源)

封装

TSOT-23-6

类目

DC-DC电源芯片

编号

C39578

功能类型

降压型

工作电压

4.5V~55V

输出电流

500mA

开关频率

480kHz

描述-

MP2315SGJ-Z

品牌

MPS(芯源)

封装

TSOT-23-8

类目

DC-DC电源芯片

编号

C3031493

功能类型

降压型

工作电压

4.5V~24V

输出电压

800mV~22.8V

输出电流

3A

描述DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2315S是一款高效率的同步整流降压开关模式转换器,内置内部功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A连续输出电流,具有宽输入电压范围,低静态电流,固定500kHz开关频率,以及多种保护功能。

MP2451DJ-LF-Z

品牌

MPS(芯源)

封装

TSOT-23-6

类目

DC-DC电源芯片

编号

C3019810

功能类型

降压型

工作电压

3.3V~36V

输出电流

600mA

开关频率

2MHz

描述DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP2451是一款高频率（2MHz）降压开关稳压器,具有内部集成的高压侧高压MOSFET。它提供单个0.6A（或更低）的高效输出,采用电流模式控制,响应速度快。宽输入电压范围（3.3V至36V）使其适用于汽车环境中的多种降压应用。3uA的关断模式静态电流使其适用于电池供电的应用。

MP6540GU-Z

品牌

MPS(芯源)

封装

QFN-26(5x5)

类目

无刷直流(BLDC)电机驱动芯片

编号

C5676249

输出电流

3A

峰值电流

10A

导通电阻

50mΩ

工作温度

-40℃~+125℃

描述MP6540 和 MP6540A 是三相无刷直流电机驱动器，集成了由六个 N 沟道功率 MOSFET 组成的三个半桥、预驱动器、栅极驱动电源和电流检测放大器。MP6540 每个半桥都有使能和 PWM 输入。MP6540A 有独立的高端和低端输入；除此之外，这两款器件完全相同。MP6540 可在一秒内提供高达 10A 的峰值电流，连续提供 3A 电流（具体取决于散热和 PCB 条件）。MP6540 使用内部电荷泵为高端 MOSFET 产生栅极驱动电源电压，并采用涓流充电电路，以维持足够的栅极驱动电压，实现 100% 占空比运行。内部安全特性包括热关断、欠压锁定 (UVLO) 和过流保护 (OCP)。MP6540 采用 QFN - 26（5.0mm×5.0mm）封装。

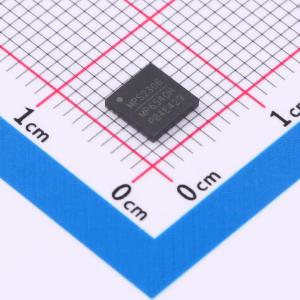

MP6540HGU-P

品牌

MPS(芯源)

封装

QFN-26(5x5)

类目

无刷直流(BLDC)电机驱动芯片

编号

C3681334

输出电流

5A

峰值电流

6A

工作温度

-40℃~+125℃

描述无刷电机驱动，48V以上供电，4A~6A方案，

MP1471AGJ-Z

品牌

MPS(芯源)

封装

TSOT-23-6

类目

DC-DC电源芯片

编号

C58565

功能类型

降压型

工作电压

4.5V~16V

输出电流

3A

开关频率

500kHz

描述MP1471A 是一款高频率、同步整流、降压模式的开关模式转换器,内置功率MOSFETs。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内实现3A的输出电流,具有出色的负载和线路调节性能。MP1471A采用同步模式运行,以提高输出电流负载范围内的效率。

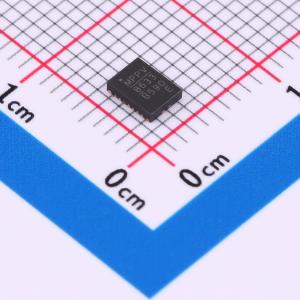

MPM3810GQB-Z

品牌

MPS(芯源)

封装

QFN-12(2.5x3)

类目

DC-DC电源模块

编号

C5379804

输出通道数

1

工作电压

2.5V~6V

输出电压

600mV~6V

输出电流

1.2A

描述MPM3810是一款内置功率MOSFET和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款DC-DC模块采用小型表面贴装QFN-12（2.5mmx3.0mmx0.9mm）封装，在2.5V至6V输入电压下可实现1.2A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断（TSD）。MPM3810非常适合广泛的应用，包括高性能DSP、FPGA、PDA、便携式仪器和存储设备。

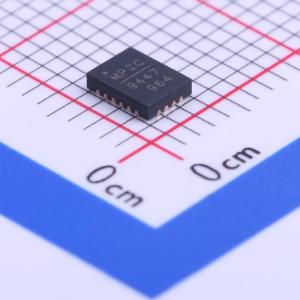

MP8765GQ-Z

品牌

MPS(芯源)

封装

QFN-16(3x3)

类目

DC-DC电源芯片

编号

C113624

功能类型

降压型

工作电压

5V~22V

输出电压

604mV~5.5V

输出电流

6A

描述DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MP8765是一款完全集成的高频同步整流降压转换器,可在宽输入电压范围内提供6A连续输出电流。该器件采用恒定导通时间(COT)控制模式,具有快速瞬态响应和易于环路稳定的特点。内置低导通电阻的MOSFET,支持PWM和PFM模式切换,具备多种保护功能。

MP2303ADN-LF-Z

品牌

MPS(芯源)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C18876

功能类型

降压型

工作电压

4.7V~28V

输出电压

800mV~25V

输出电流

3A

描述DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2303A是一款单片同步降压调节器,集成了150mΩ高侧MOSFET和80mΩ低侧MOSFET,提供3A连续负载电流,工作输入电压范围为4.7V至28V,输出电压可调范围为0.80V至25V,效率高达95%,具有可编程软启动功能,内置过流保护,关断模式下电源电流低于1μA,适用于分布式电源系统、笔记本电脑等应用。

MP2456GJ-Z

品牌

MPS(芯源)

封装

TSOT-23-6

类目

DC-DC电源芯片

编号

C88045

功能类型

降压型

工作电压

4.5V~50V

输出电流

500mA

开关频率

1.2MHz

描述DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP2456是一款单片、降压、开关模式转换器,内置功率MOSFET。它在宽输入电压范围内实现0.5A峰值输出电流,具有出色的负载和线路调节性能。采用电流模式操作,提供快速瞬态响应和环路稳定。故障保护包括逐周期电流限制和热关断。固定1.2MHz开关频率,具有高达90%的效率。提供关断模式,静态电流仅为0.1μA。工作温度范围为-40°C至+125°C。

MP2722GRH-0000-Z

品牌

MPS(芯源)

封装

-

类目

电池管理

编号

C20099551

芯片类型

充电芯片

工作电压

3.9V~16V

最大充电电流

5A

充电饱和电压

4.2V

MP2307DN-LF-Z

品牌

MPS(芯源)

封装

SOIC-8N-EP-150mil

类目

DC-DC电源芯片

编号

C18921

功能类型

降压型

工作电压

4.75V~23V

输出电压

925mV~20V

输出电流

3A

描述DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2307是一款单片同步降压调节器,集成100mΩ MOSFET开关,提供3A连续负载电流,支持4.75V至23V宽输入电压范围,输出电压可调范围为0.925V至20V,具有高达95%的效率和340KHz的固定开关频率。

MP4462DN-LF-Z

品牌

MPS(芯源)

封装

SOIC-8-EP

类目

DC-DC电源芯片

编号

C28398

功能类型

降压型

工作电压

3.8V~36V

输出电压

800mV~30V

输出电流

3.5A

描述DCDC降压，电源输入30V以上，3A以上(大电流)方案，MP4462是一款高频率、非同步降压转换器,具有内部集成的高压侧MOSFET。它支持3.8V到36V的宽输入电压范围,最大输出电流为3.5A,开关频率可编程至4MHz。该芯片适用于汽车和工业应用,具有低静态电流和高效能。

MPQ8633BGLE-Z

品牌

MPS(芯源)

封装

TQFN-21(3x4)

类目

DC-DC电源芯片

编号

C357783

功能类型

降压型

工作电压

4V~16V

输出电压

600mV~5.5V

输出电流

20A

描述DCDC降压，电源输入7V~30V，3A以上(大电流)方案，MPQ8633B是一款完全集成的高频率同步降压转换器,支持高达20A的输出电流。该器件采用内部补偿的恒定导通时间（COT）控制模式,提供快速瞬态响应和环路稳定。工作频率可设置为600kHz、800kHz或1000kHz,支持电压跟踪和软启动功能。具有全面的保护特性,包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。

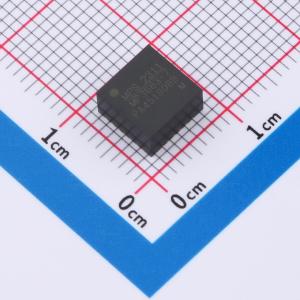

MPM3683GQN-7

品牌

MPS(芯源)

封装

QFN-28(7x7)

类目

DC-DC电源模块

编号

C5252330

描述MPM3683-7 是一款易于使用的全集成降压DC/DC 电源模块，其持续电流为 8A，峰值电流为 10A。MPM3683-7 集成了一个 DC/DC 变换器、功率电感和一些基础无源元件。MPM3683-7 可在宽输入电压范围内实现输出电流的极好的负载和线性调整率。MPM3683-7 采用的恒定导通时间控制模式（COT）可提供快速瞬态响应，并使环路更易稳定。通过工作模式配置，MPM3683-7 的工作频率可被方便地设置为 600kHz 、800kHz 或1000kHz，且无论输入输出电压如何，工作频率都可保持恒定。MPM3683-7 含有一个约为 1.6ms 的内部软启动（SS）时间定时器。该时间数值可使用位于TRK/REF 和 Vo Sense- 引脚之间的外部软启动(SS) 电容调高。漏级开路结构的输出指示（PG）引脚，可指示输出电压是否在正常范围内。MPM3683-7 具有全集成非锁定保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPM3683-7 采用节省空间的 QFN-28（7mmx7mmx4mm）封装。

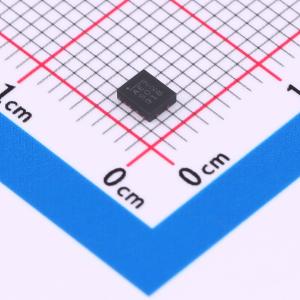

MPM3811GG-Z

品牌

MPS(芯源)

封装

QFN-10(2x2)

类目

DC-DC电源模块

编号

C5354112

描述MPM3811 是一款内置内部功率 MOSFETs 和电感的单片降压开关变换器。在 2.3V 至 5.5V 的输入电压范围内，可实现 1A 的连续输出电流，且具有极好的负载和线性调整率。适用范围广泛，是高性能 DSP、无线电源、便携移动设备及其他低功率系统等应用的理想之选。输出电压可调节低至 0.6V。仅需要输入电容、输出电容和反馈（FB）电阻就能完成整个设计。恒定导通时间（COT）控制方案提供了快速瞬态响应、轻载下超高效率，能轻松实现环路稳定性。故障保护包括逐周期限流保护和过温保护。MPM3811 最大限度地减少了现有标准外部元器件的使用，采用超小尺寸 QFN-10（2mmx2mmx1.6mm）封装。
