ALLEGRO(美国埃戈罗)

ACS712ELCTR-05B-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8

类目

电流传感器

编号

C44471

电流测量范围

5A

工作电压

5V

隔离电压(Vrms)

2.1kVrms

灵敏度

185mV/A

描述霍尔效应的线性电流传感器，工作电压：5V

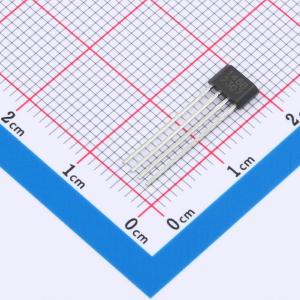

A1220LUA-T

品牌

ALLEGRO(美国埃戈罗)

封装

TO-92S

类目

线性霍尔传感器

编号

C113729

磁场范围

±4mT

工作电压

3V~24V

工作电流

4mA

工作温度

-40℃~+150℃

描述斩波稳定精密霍尔门闩锁存器

A4988SETTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

WQFN-28-EP(5x5)

类目

步进电机驱动芯片

编号

C38437

步长细分

8；2；1；16；4

接口类型

STEP/DIR

导通电阻

320mΩ

工作温度

-20℃~+85℃

描述带转换器和过流保护的 DMOS 微步驱动器

ACS712ELCTR-30A-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8

类目

电流传感器

编号

C9932

电流测量范围

30A

工作电压

5V

隔离电压(Vrms)

2.1kVrms

灵敏度

66mV/A

描述霍尔效应的线性电流传感器，工作电压：5V

A4950ELJTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8-EP

类目

有刷直流电机驱动芯片

编号

C82404

峰值电流

6A

导通电阻

600mΩ

静态电流(Iq)

10uA

工作温度

-40℃~+85℃

描述A4950专为直流电机的脉宽调制（PWM）控制而设计，能够提供高达±3.5 A的峰值输出电流，工作电压可达40 V。该器件设有输入端子，可利用外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM运行期间的功耗。内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断保护、VBB欠压监测以及交越电流保护。对于高环境工作温度应用，还提供了汽车级器件（A4950K）。K级器件经过了宽温度和电压范围的测试，以确保其在汽车或工业应用中的适用性。A4950采用带有外露散热焊盘的薄型8引脚SOICN封装（后缀LJ），无铅（Pb），引脚框架采用100%雾锡电镀。

A3950SLPTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

HTSSOP-16

类目

有刷直流电机驱动芯片

编号

C163266

峰值电流

6A

导通电阻

800mΩ

工作温度

-20℃~+85℃

描述A3950专为直流电机的脉宽调制（PWM）控制而设计，其峰值输出电流可达±2.8 A，工作电压可达36 V。该器件设有相位（PHASE）和使能（ENABLE）输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM工作期间的功耗

A1324LLHLX-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOT-23W

类目

线性霍尔传感器

编号

C163282

灵敏度

5mV/Gs

线性度

±1.5%

工作电压

4.5V~5.5V

工作温度

-40℃~+150℃

描述低噪音，线性霍尔效应传感器

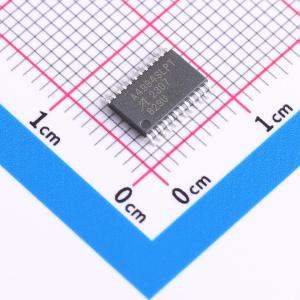

A4984SLPTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

TSSOP-24-EP

类目

步进电机驱动芯片

编号

C38917

控制电压

3V~5.5V

电机驱动电压(Vm)

8V~35V

输出电流

2A

H桥数量

2

描述A4984是一款完整的微步进电机驱动器，内置易于操作的转换器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机。步进模式可通过MSx逻辑输入进行选择。其输出驱动能力高达35 V和±2 A。A4984包含一个固定关断时间的电流调节器，能够在慢速或混合衰减模式下工作。 ET封装通过在关键输出、检测和电源引脚之间添加不连接引脚，满足了客户对无烟无火（NSNF）设计的要求。因此，在引脚与相邻引脚短路的情况下，该器件不会引发冒烟或起火。此外，当任何引脚接地短路或悬空时，该器件也不会引发冒烟或起火。 转换器是A4984易于实施的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一次微步进。无需相位序列表、高频控制线或复杂的接口编程。A4984接口非常适合没有复杂微处理器或微处理器负担过重的应用。 在步进操作期间，A4984中的斩波控制会自动选择电流衰减模式，即慢速或混合模式。 在混合衰减模式下，器件在固定关断时间的一部分初始设置为快速衰减，然后在关断时间的其余部分设置为慢速衰减。混合衰减电流控制可降低电机可听噪声、提高步进精度并降低功耗。 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。 无需特殊的上电时序。 A4984提供三种表面贴装封装：两种QFN封装，即4 mm×4 mm、标称总高度为0.75 mm的ES封装，以及5 mm×5 mm×0.90 mm的ET封装。LP封装是24引脚TSSOP封装。所有三种封装均有外露焊盘以增强散热性能，并且无铅（后缀 -T），引脚框架采用100%雾锡电镀。

A4915METTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

QFN-28-EP(5x5)

类目

无刷直流(BLDC)电机驱动芯片

编号

C136637

驱动类型

三相

工作电压

3V~5.5V

静态电流(Iq)

1uA

工作温度

-20℃~+105℃

ACS780LLRTR-100B-T

品牌

ALLEGRO(美国埃戈罗)

封装

PSOF-7

类目

电流传感器

编号

C97317

电流测量范围

100A

工作电压

4.5V~5.5V

灵敏度

20mV/A

待机电流

11mA

描述HIGH-PRECISIONLINEARHALL-EFFEC

ACS733KLATR-40AB-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-16-300mil

类目

电流传感器

编号

C459339

电流测量范围

40A

工作电压

3.14V~3.46V

隔离电压(Vrms)

3600Vrms

灵敏度

33mV/A

描述ACS732和ACS733是新一代高带宽电流传感器IC。这些器件为测量DC/DC转换器和其他开关电源应用中的高频电流提供了紧凑、快速且精确的解决方案。ACS732和ACS733具备高隔离、高带宽的基于霍尔效应的电流感应功能，且用户可配置过流故障检测

A1220LLHLT-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOT-23W

类目

线性霍尔传感器

编号

C146413

磁场范围

±4mT

工作电压

3V~24V

工作电流

4mA

工作温度

-40℃~+150℃

描述斩波稳定精密霍尔效应门闩

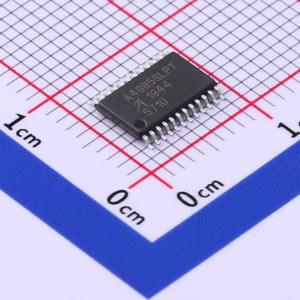

A4985SLPTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

TSSOP-24-EP

类目

步进电机驱动芯片

编号

C192873

控制电压

3V~5.5V

输出电流

1A

步长细分

8；2；1；4

接口类型

STEP/DIR

描述A4985是一款完整的微步进电机驱动器，内置翻译器，操作简便。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机。步进模式可通过MSx逻辑输入进行选择

ACS711KLCTR-12AB-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOP-8

类目

电流传感器

编号

C459305

电流测量范围

12.5A

工作电压

3V~5.5V

灵敏度

110mV/A

工作温度

-40℃~+125℃

ACS724LLCTR-10AB-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8

类目

电流传感器

编号

C99740

电流测量范围

10A

工作电压

4.5V~5.5V

灵敏度

200mV/A

工作温度

-40℃~+150℃

描述ACS712升级产品，性能全面提升，温度补偿，双霍尔，抗共模干扰

ACS710KLATR-12CB-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-16-300mil

类目

电流传感器

编号

C718821

电流测量范围

12.5A

工作电压

3V~5.5V

隔离电压(Vrms)

3600Vrms

灵敏度

56mV/A

描述ACS710电流传感器为工业、商业和通信系统中的电流传感应用提供了经济且精确的解决方案。该器件采用小尺寸表面贴装封装，便于在客户应用中实施。ACS710由一个精密线性霍尔传感器集成电路和位于硅芯片表面附近的铜传导路径组成

A1326LUA-T

品牌

ALLEGRO(美国埃戈罗)

封装

TO-92S

类目

线性霍尔传感器

编号

C146398

灵敏度

2.5mV/Gs

灵敏度温漂

±0%/℃

线性度

±1.5%

工作电压

5V~5.5V

A1308KUA-1-T

品牌

ALLEGRO(美国埃戈罗)

封装

SIP-3

类目

线性霍尔传感器

编号

C1526513

灵敏度

1.3mV/Gs

灵敏度温漂

±0.12%/℃

线性度

±1.5%

工作电压

4.5V~5.5V

描述新的线性输出霍尔效应传感器应用，例如位移和角度位置，需要更高的精度和更小的封装尺寸。Allegro A1308 和 A1309 线性霍尔效应传感器 IC 专为满足这两个要求而设计。这些温度稳定的器件提供表面贴装和通孔封装两种选择。每个器件的精度通过生产线末端优化得以增强。每个器件具有非易失性存储器，用于优化器件灵敏度和静态电压输出（QVO：无磁场时的输出），以适应给定的应用或电路。这种 A1308 和 A1309 优化的性能通过在 Allegro 生产线末端测试中编程灵敏度和 QVO 的温度系数，在整个工作温度范围内得以保持。这些比例霍尔效应传感器 IC 提供与施加的磁场成比例的电压输出。静态电压输出调整至电源电压的 50% 左右。这些线性器件的特性使其非常适合用于汽车和工业应用，这些应用需要高精度，并且它们的工作温度范围为 -40°C 至 150°C（SOT-23W 和 SIP -L 温度范围）或 -40°C 至 125°C（SIP -K 温度范围）。每个 BiCMOS 单片电路集成了霍尔元件、用于减少霍尔元件固有灵敏度漂移的温度补偿电路、小信号高增益放大器、钳位低阻抗输出级以及专有的动态偏移消除技术。A1308 和 A1309 传感器 IC 提供两种封装样式。LH 是一种 SOT-23W 样式，适用于表面贴装应用的微型低轮廓封装。UA 是一种 3 针，超小型，单列封装 (SIP)，用于通孔安装。两种封装均无铅 (Pb)，采用 100% 哑光锡引脚镀层。

A6217KLJTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8-EP

类目

LED驱动

编号

C163285

类型

DC-DC

工作电压(DC)

6V~48V

通道数

1

输出电流

3A

描述A6217是一款单芯片开关稳压器，为驱动高功率LED提供恒定电流输出。它集成了一个高端N沟道DMOS开关，用于直流到直流降压转换。通过逐周期控制导通时间的方法输出真正的平均电流。可以通过外部电流检测电阻选择输出电流。输出电压会自动调整以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光是通过使能引脚上的直接逻辑输入脉冲宽度调制（PWM）信号实现的。该器件采用3 mm x 3 mm可润湿侧翼10引脚DFN（后缀EJ）或8引脚窄SOIC（后缀LJ）封装，两种封装均带有裸露焊盘以增强散热性能。这两种封装都是无铅的，引脚框架镀层为100%哑光锡。

A4992KLPTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

TSSOP-20-EP

类目

步进电机驱动芯片

编号

C459295

电机驱动电压(Vm)

3.5V~50V

H桥数量

2

驱动类型

双极驱动

步长细分

16

描述A4992是一款灵活的微步进电机驱动器，集成了相电流控制和内置转换器，操作简便。它是一款单芯片解决方案，旨在以高达28 V的电压驱动双极步进电机，支持全步、半步、四分之一步、八分之一步和十六分之一步模式。上电时，A4992配置为通过简单的步进和方向输入驱动大多数小型步进电机。电流调节器采用固定频率PWM工作。它使用自适应混合电流衰减来降低电机可听噪声并提高步进精度。电机各相的电流通过DMOS全桥控制，采用同步整流以改善功耗。内部电路和定时器可防止在高端和低端驱动器之间切换时发生交叉导通和直通。输出具备短路保护功能，还包含低负载电流和转子堵转检测功能。芯片级保护包括热警告、过温关断以及过压和欠压锁定。可使用STEP、DIR和MS输入的可选串行接口模式来配置多个电机控制参数和进行诊断。A4992采用带外露散热焊盘的20引脚TSSOP功率封装（封装类型LP）。该封装无铅（Pb），引脚框架采用100%雾锡电镀。A4992是一款汽车步进电机驱动器，适用于高温应用，如前照灯弯曲和水平调节、节气门控制和气体再循环控制。它还适用于其他低电流步进应用，如空调和通风。它提供了一种通过简单的步进和方向输入控制的灵活微步进电机驱动器。它还可以切换到可选的串行接口模式，通过SPI兼容串行接口进行配置和驱动。两个DMOS全桥能够以高达28 V的电压驱动双极步进电机，支持全步、半步、四分之一步、八分之一步和十六分之一步模式，相电流高达±1.4 A，但受功耗和环境温度限制。对于大多数应用，典型相电流高达±750 mA。步进电机各相的电流由工作在自适应混合衰减模式下的固定频率峰值检测PWM电流控制方案调节。这为广泛的电机和运行条件降低了电机可听噪声并提高了步进精度。输出具备短路保护功能，还包含开路负载和转子堵转检测功能。芯片级保护包括热警告、过温关断以及过压和欠压锁定。

ACS781LLRTR-100B-T

品牌

ALLEGRO(美国埃戈罗)

封装

PSOF-7

类目

电流传感器

编号

C459345

电流测量范围

100A

工作电压

3V~3.6V

灵敏度

13.2mV/A

工作温度

-40℃~+150℃

描述Allegro ACS781xLR 是一款采用新型无磁芯封装的全集成式电流传感器线性 IC，旨在感测高达 100 A 的交流和直流电流。这款汽车级、薄型（厚度 1.5 mm）的传感器 IC 封装占用空间极小。霍尔传感器技术还具备共模磁场抑制功能，可在附近载流导体产生干扰磁场的情况下优化性能

ATS667LSGTN-T

品牌

ALLEGRO(美国埃戈罗)

封装

SIP-4

类目

霍尔开关

编号

C163269

工作电压

4V~24V

工作温度

-40℃~+150℃

工作电流

7mA

描述真正的零速度，高精度齿轮齿传感器IC 连续定时霍尔开关

A3930KJPTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

LQFP-48-EP(7x7)

类目

无刷直流(BLDC)电机驱动芯片

编号

C459252

驱动类型

三相

集成FET

否

半桥数量

3

工作电压

5.5V~50V

ACS758LCB-100B-PFF-T

品牌

ALLEGRO(美国埃戈罗)

封装

CB-5

类目

电流传感器

编号

C82405

电流测量范围

100A

工作电压

3V~5.5V

隔离电压(Vrms)

636Vrms

灵敏度

20mV/A

描述Allegro ACS758系列电流传感器IC提供了经济且精确的交流或直流电流传感解决方案。典型应用包括电机控制、负载检测和管理、电源和DC-DC转换器控制、逆变器控制以及过流故障检测。该器件由一个精度高偏移小的线性霍尔电路组成，铜导电路径位于芯片附近。通过铜导电路径流动的应用电流会产生磁场，霍尔IC将此磁场转化为成比例的电压。通过磁信号与霍尔传感器的紧密接近优化了设备准确性。Allegro专有的集成屏蔽技术提供了高水准的对电流导体dV/dt和杂散电场的免疫性，在高压应用中提供低输出电压纹波和低偏移漂移。该器件的输出具有正斜率（> VCC/2），当电流从终端4流向终端5时，这是用于电流采样的路径。此导电路径的内部电阻为100 uΩ。
