CONSONANCE(上海如韵)

CN3722

品牌

CONSONANCE(上海如韵)

封装

TSSOP-16

类目

电池管理

编号

C77905

芯片类型

充电芯片

工作电压

7.5V~28V

最大充电电流

5A

电池类型

磷酸铁锂电池；锂电池

描述CN3722是一款可使用太阳能电池供电的PWM降压模式充电管理集成电路，具有太阳能电池最大功率点跟踪功能。CN3722具有恒流恒压充电模式，非常适合对单节或多节锂电池或磷酸铁锂电池的充电管理。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻R_CS设置，在恒压充电模式，恒压充电电压由外部电阻分压网络设置。

CN3795

品牌

CONSONANCE(上海如韵)

封装

SSOP-10-150mil

类目

电池管理

编号

C150555

芯片类型

充电芯片

工作电压

6.6V~30V

最大充电电流

4A

电池类型

磷酸铁锂电池；锂电池

描述具有太阳能电池最大功率点跟踪功能的4A 多节电池充电管理集成电路

CN3765

品牌

CONSONANCE(上海如韵)

封装

SSOP-10-150mil

类目

电池管理

编号

C162329

芯片类型

充电芯片

工作电压

6.6V~30V

最大充电电流

4A

电池类型

磷酸铁锂电池；锂电池

描述PWM 降压模式多类型电池充电管理集成电路

CN3163

品牌

CONSONANCE(上海如韵)

封装

ESOP-8

类目

电池管理

编号

C559031

芯片类型

充电芯片

工作电压

4.4V~6V

充电饱和电压

4.2V

电池类型

锂电池

描述CN3163是可以用太阳能板供电的单节锂电池充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。内部的充电电流自适应模块能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电源供电的锂电池充电应用。

CN5711

品牌

CONSONANCE(上海如韵)

封装

ESOP-8

类目

LED驱动

编号

C35634

工作电压(DC)

2.8V~6V

通道数

1

输出电流

1.5A

调光

PWM

描述高亮度LED驱动集成电路，低压差：0.35V@1.5A

CN3387

品牌

CONSONANCE(上海如韵)

封装

SSOP-10

类目

电池管理

编号

C2961778

芯片类型

充电芯片

工作电压

2.7V~6.5V

充电饱和电压

1.205V

电池类型

镍金属氢化物

描述CN3387是一款PFM升压型镍氢电池充电控制集成电路，可以对4节到12节镍氢电池进行充电管理。CN3387输入电压范围2.7V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，为多节镍氢电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。 当接入输入电源后，CN3387进入恒流充电状态，STAT管脚输出高电平，片外N沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。

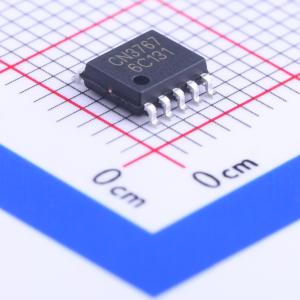

CN3767

品牌

CONSONANCE(上海如韵)

封装

SSOP-10-150mil

类目

电池管理

编号

C81968

芯片类型

充电芯片

工作电压

6.6V~30V

最大充电电流

4A

充电饱和电压

14.8V

描述具有太阳能电池大功率点跟踪功能的4A，12V 铅酸电池充电管理集成电路

CN3703

品牌

CONSONANCE(上海如韵)

封装

TSSOP-16

类目

电池管理

编号

C34452

芯片类型

充电芯片

工作电压

7.5V~28V

最大充电电流

5A

充电饱和电压

12.6V

描述CN3703是PWM降压型锂电池充电管理芯片，具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和BAT管脚之间的电流检测电阻 $\mathbf{R}_{\mathrm{CS}}$ 设置，在恒压充电模式，电池电压为 $12.6\mathrm{V}$ ，精度为 $1\%$ 。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，充电器正常工作，对电池充电。

CN5501

品牌

CONSONANCE(上海如韵)

封装

SOP-8-EP

类目

LED驱动

编号

C84111

工作电压(DC)

4V~32V

通道数

1

输出电流

1A

调光

PWM

CN1185

品牌

CONSONANCE(上海如韵)

封装

TSSOP-16

类目

监控和复位芯片

编号

C69207

芯片类型

电压检测器

输出类型

开漏

工作电压

2.7V~6V

受监控电压数

4

描述低功耗四通道电压检测集成电路

CN3304

品牌

CONSONANCE(上海如韵)

封装

SOP-8

类目

电池管理

编号

C3034874

芯片类型

充电芯片

工作电压

2.7V~6.5V

最大充电电流

10.5A

充电饱和电压

16.8V

描述CN3304是一款PFM升压型四节锂电池充电控制集成电路。CN3304输入电压范围2.7V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，为四节锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。

CN3306

品牌

CONSONANCE(上海如韵)

封装

TSSOP-16

类目

电池管理

编号

C529116

芯片类型

充电芯片

工作电压

4.5V~32V

电池类型

磷酸铁锂电池；锂电池

工作温度

-40℃~+85℃

描述CN3306是电流模式固定频率PWM升压型多种电池充电管理集成电路。CN3306的输入电压范围4.5V至32V，外围元器件少，应用简单灵活，可用于锂电池，磷酸铁锂电池或钛酸锂电池的充电管理。 CN3306内部包括带隙基准源，330KHz的振荡器，误差放大器，充电控制单元，电流模式PWM控制单元，芯片关断电路，软启动电路和栅极驱动电路等。

CN5815

品牌

CONSONANCE(上海如韵)

封装

SSOP-10-150mil

类目

LED驱动

编号

C840503

工作电压(DC)

4.5V~32V

开关频率

330kHz

通道数

1

输出电流

800mA

描述CN5815是一款固定频率电流模式PWM控制器，用于升压型高亮度LED驱动。CN5815输入电压范围为4.5V到32V，驱动外部N沟道场效应晶体管(MOSFET)，LED电流通过外部电流检测电阻设置。 CN5815内部集成有基准电压源单元，误差放大器，330KHz振荡器，斜坡补偿发生器，电流模式PWM控制单元，电感过流保护电路，LED亮度调整单元，芯片关断单元，软启动电路和栅极驱动电路等模块。

CN302

品牌

CONSONANCE(上海如韵)

封装

SOT-23-6

类目

电池管理

编号

C32773

芯片类型

监测芯片

工作电压

1.9V~6V

电池类型

镍镉电池；镍氢电池；铅酸电池；锂电池

工作温度

-40℃~+85℃

描述CN302是一款可调整迟滞的低功耗电池电压检测芯片，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压检测。

CN706T

品牌

CONSONANCE(上海如韵)

封装

SOP-8

类目

监控和复位芯片

编号

C840511

工作电压

1.15V~5.5V

复位有效电平

低电平有效

阈值电压

3.08V

手动复位

有

描述CN705/706/707/708/813 系列电路主要用于监测微处理器、微控制器、存储器等数字电路的电源，确保它们运行在可知的状态。应用该系列电路可以大大降低系统的复杂度和外围元器件的数目，从而提高系统的可靠性。

CN305

品牌

CONSONANCE(上海如韵)

封装

SOT-23-6

类目

比较器

编号

C177763

比较器数

双路

传播延迟(tpd)

15us

输出类型

开漏

静态电流(Iq)

11uA

描述窗口比较器，工作电流11uA,功能同TPS3700(管脚定义不一样，最大工作电压比TPS3700低，为6V)

CN5816

品牌

CONSONANCE(上海如韵)

封装

SSOP-10-150mil

类目

LED驱动

编号

C840504

工作电压(DC)

4.5V~32V

开关频率

330kHz

通道数

1

调光

PWM

描述CN5816是电流模式固定频率PWM降压或升降压高亮度LED驱动集成电路。输入电压范围是4.5V至32V，外围元器件少，应用简单灵活。内部包括带隙基准电压，330KHz的振荡器，电流模式控制单元，芯片关断电路，软启动电路和栅极驱动电路等。电流控制模式提高了系统的瞬态响应，简化了回路补偿。芯片内部的软启动电路减小了上电时的浪涌电流。其他功能包括芯片关断功能，输出过压保护功能，内置5V电压调制器和斜坡补偿等。采用10管脚SSOP封装。

CN3058E

品牌

CONSONANCE(上海如韵)

封装

SOP-8-EP

类目

电池管理

编号

C112011

芯片类型

线性充电芯片

工作电压

3.8V~6V

最大充电电流

1A

充电饱和电压

3.6V

描述CN3058E是可以对单节磷酸铁锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。CN3058E只需要极少的外围元器件，非常适合于便携式应用的领域。

CN803R

品牌

CONSONANCE(上海如韵)

封装

SOT-23-3

类目

监控和复位芯片

编号

C840515

芯片类型

电压监控器

输出类型

开漏

工作电压

1.15V~5.5V

复位有效电平

低电平有效

描述CN803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。 本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在至少140毫秒的时间内复位信号还将维持有效。

CN5730

品牌

CONSONANCE(上海如韵)

封装

SOP-8-EP

类目

LED驱动

编号

C840502

工作电压(DC)

2.85V~6V

通道数

1

输出电流

1.5A

调光

PWM

描述CN5730是能够对高亮度发光二极管 (LED)提供高达1.5A的电流调制集成电路。CN5730内部还集成有振荡器电路和状态寄存器，在按键输入管脚和定时电容连接管脚的配合下，可以控制LED在关断、强光、弱光和爆闪四个状态中的三个或四个状态之间依次循环。在弱光状态，LED电流是强光状态LED电流的36.5%。

CN5611

品牌

CONSONANCE(上海如韵)

封装

SOT-89-5

类目

LED驱动

编号

C12378

工作电压(DC)

2.7V~6V

通道数

1

输出电流

800mA

调光

PWM

描述低压差大功率LED驱动集成电路 ，输出电流可达 800mA

CN5502

品牌

CONSONANCE(上海如韵)

封装

SOP-8-EP

类目

LED驱动

编号

C840501

工作电压(DC)

4V~32V

开关频率

100Hz~160Hz

通道数

1

输出电流

1A

描述CN5502是工作于4V到32V的恒流输出集成电路，能够向一路或多路高亮度LED提供达1安培的电流。CN5502通过一个与LED串连的电流检测电阻设置LED电流。调光控制输入管脚和芯片内部的130Hz PWM信号产生电路允许使用模拟和PWM信号进行调光，模拟信号调光可以实现剧院调光效果。

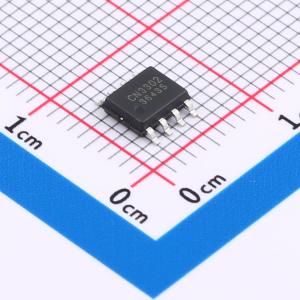

CN3302

品牌

CONSONANCE(上海如韵)

封装

SOP-8

类目

电池管理

编号

C559039

芯片类型

充电芯片

工作电压

2.75V~6.5V

充电饱和电压

8.4V

电池类型

锂电池

描述是一款升压型两节锂电池充电控制集成电路。输入电压范围到 6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，过温保护单元，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合输入，为两节锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。 除了适配器供电以外，还可以使用太阳能板供电。

CN3303

品牌

CONSONANCE(上海如韵)

封装

SOP-8

类目

电池管理

编号

C3034873

芯片类型

充电芯片

工作电压

2.7V~6.5V

充电饱和电压

12.6V

电池类型

锂电池

描述CN3303是一款PFM升压型三节锂电池充电控制集成电路。输入电压范围2.7V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，为三节锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。 当接通输入电源后，CN3303进入充电状态，STAT管脚输出高电平，片外N沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。
