触发器

CD4013BM96

品牌

TI(德州仪器)

封装

SOIC-14

类目

触发器

编号

C13527

类型

D-型

触发沿

上升沿

工作电压

3V~18V

时钟频率(fc)

24MHz

描述CD4013B CMOS 双通道 D 类触发器

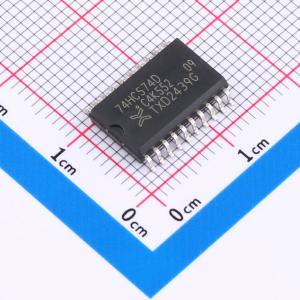

74HC574D,653

品牌

Nexperia(安世)

封装

SOIC-20-300mil

类目

触发器

编号

C16501

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

30MHz

描述输出电流: 7.8mA MSL: MSL 1 -无限制 SVHC(高度关注物质): No SVHC (20-Jun-2013) 逻辑芯片功能: 上升沿有效八D触发器（三态）

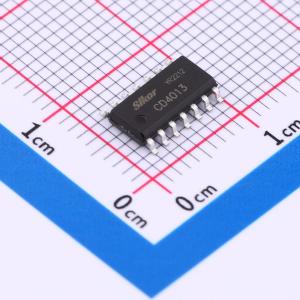

CD4013

品牌

Slkor(萨科微)

封装

SOP-14

类目

触发器

编号

C3041278

类型

D-型

触发沿

上升沿

工作电压

3V~15V

时钟频率(fc)

24MHz

描述CD4013是一双D触发器，由两个相同的、相互独立的数据型触发器构成，每个触发器有独立的数据、置位(SD)、复位(CD)、时钟输入(CP)和Q及Q块输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。CD4013工作电压VDD推荐使用在3V到15V之间。输入端口必须接VDD或VSS或者其他输入脚。

HEF4013BT,653

品牌

Nexperia(安世)

封装

SOIC-14

类目

触发器

编号

C6726

类型

D-型

触发沿

上升沿

工作电压

3V~15V

时钟频率(fc)

40MHz

描述HEF4013B 是一款带置位和复位功能的双 D 型触发器，采用正边沿触发。输入包含钳位二极管，这使得可使用限流电阻将输入连接到高于 VDD 的电压。

74HC74PW,118

品牌

Nexperia(安世)

封装

TSSOP-14

类目

触发器

编号

C5951

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

82MHz

74HC273D,653

品牌

Nexperia(安世)

封装

SO-20-300mil

类目

触发器

编号

C9030

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

30MHz

描述74HC273、74HCT273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，若对应Dn输入满足建立时间和保持时间要求，输出Qn将呈现其状态

74AUP1G74GS,115

品牌

Nexperia(安世)

封装

XSON-8(1x4)

类目

触发器

编号

C545889

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

315MHz

描述74AUP1G74是一款单路正边沿触发的D型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的Q和Q（反）输出。在时钟由低电平向高电平转换时，满足建立时间和保持时间要求的D输入数据将被存储在触发器中，并出现在Q输出端。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间

74LVC1G74GT,115

品牌

Nexperia(安世)

封装

XSON-8(1x2)

类目

触发器

编号

C548415

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

200MHz

74HC374D,653

品牌

Nexperia(安世)

封装

SOIC-20-300mil

类目

触发器

编号

C5638

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

77MHz

描述74HC374、74HCT374 是一款具有三态输出的 8 位正边沿触发 D 型触发器。该器件设有时钟（CP）和输出使能（OE）输入。在时钟（CP）由低电平向高电平转换时，触发器将存储满足建立时间和保持时间要求的各个 D 输入的状态

74LVC74APW,118

品牌

Nexperia(安世)

封装

TSSOP-14

类目

触发器

编号

C6100

类型

D-型

触发沿

上升沿

工作电压

1.2V~3.6V

时钟频率(fc)

250MHz

描述74LVC74A 是一款双边沿触发 D 型触发器，具有独立的数据（nD）输入、时钟（nCP）输入、置位（nSD）和复位（nRD）输入，以及互补的 nQ 和 nQ 输出。置位和复位为异步低电平有效输入，其操作独立于时钟输入。在时钟脉冲由低电平向高电平转换时，数据输入上的信息会传输至 nQ 输出端

74HC273PW,118

品牌

Nexperia(安世)

封装

TSSOP-20

类目

触发器

编号

C131680

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

122MHz

描述74HC273、74HCT273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，若对应Dn输入满足建立时间和保持时间要求，输出Qn将呈现其状态

SN74HC574PWR

品牌

TI(德州仪器)

封装

TSSOP-20

类目

触发器

编号

C132111

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

40MHz

描述SN74HC574 具有三态输出的八路边沿 D 类触发器

74AUP1G74GT,115

品牌

Nexperia(安世)

封装

XSON-8(1x2)

类目

触发器

编号

C545890

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

315MHz

描述74AUP1G74是一款单路正边沿触发的D型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的Q和Q（反）输出。在时钟由低电平向高电平转换时，满足建立时间和保持时间要求的D输入数据将被存储在触发器中，并出现在Q输出端。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间

74HC273BQ,115

品牌

Nexperia(安世)

封装

DHVQFN-20-EP(2.5x4.5)

类目

触发器

编号

C546785

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

66MHz

描述74HC273、74HCT273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，若对应Dn输入满足建立时间和保持时间要求，输出Qn将呈现其状态

SN74LVC574APWR

品牌

TI(德州仪器)

封装

TSSOP-20

类目

触发器

编号

C7672

类型

D-型

触发沿

上升沿

工作电压

1.65V~3.6V

时钟频率(fc)

150MHz

描述SN74LVC574A 具有三态输出的八路边沿 D 类触发器

74HC73D,653

品牌

Nexperia(安世)

封装

SOIC-14

类目

触发器

编号

C148207

类型

JK-型

触发沿

下降沿

工作电压

2V~6V

时钟频率(fc)

83MHz

描述74HC73 是一款双负边沿触发的 JK 触发器，具有独立的 J、K、时钟（nCP）和复位（nR）输入，以及互补的 nQ 和 nQ 输出。为实现可预测的操作，J 和 K 输入必须在时钟信号由高电平转为低电平之前的一个建立时间内保持稳定。（nR(上划线)）为异步信号，当该信号为低电平时，它将覆盖时钟和数据输入，强制 nQ 输出为低电平，nQ 输出为高电平

SN74AUP1G79DCKR

品牌

TI(德州仪器)

封装

SC-70-5

类目

触发器

编号

C206015

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

266MHz

描述SN74AUP1G79 低功耗单路上升沿 D 级触发器

SN74HCT574PWR

品牌

TI(德州仪器)

封装

TSSOP-20

类目

触发器

编号

C2652839

类型

D-型

触发沿

上升沿

工作电压

4.5V~5.5V

时钟频率(fc)

40MHz

描述SN74HCT574 具有三态输出的八路边沿 D 类触发器

74ALVC74D,118

品牌

Nexperia(安世)

封装

SO-14

类目

触发器

编号

C554816

类型

D-型

触发沿

上升沿

工作电压

1.65V~3.6V

时钟频率(fc)

425MHz

描述74ALVC74 是一款双路正边沿触发的 D 型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的 Q 和 Q(非)输出。在时钟由低电平向高电平转换时，D 输入的数据若满足建立时间和保持时间要求，将被存储在触发器中并出现在 Q 输出端。所有输入均采用施密特触发器，使该器件能耐受缓慢的上升和下降时间

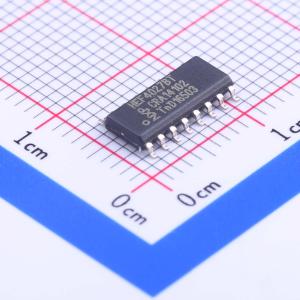

HEF4027BT,653

品牌

Nexperia(安世)

封装

SOIC-16-150mil

类目

触发器

编号

C6732

类型

JK-型

触发沿

上升沿

工作电压

3V~15V

时钟频率(fc)

15MHz

描述HEF4027B 是一款双正沿触发 JK 触发器，具有独立的直接置位（nSD）、直接清零（nCD）、时钟输入（nCP）和互补输出（nQ 和 nQ）。当 nCP 为低电平时，数据被接收，并在时钟信号的正沿传输至输出端。异步直接清零（nCD）和直接置位（nSD）相互独立，且优先级高于 nJ、nK 和 nCP 输入

74LVC1G175GM,115

品牌

Nexperia(安世)

封装

XSON-6(1x1.5)

类目

触发器

编号

C548286

74LVC1G79GX,125

品牌

Nexperia(安世)

封装

X2-SON-5-EP(0.8x0.8)

类目

触发器

编号

C548426

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

500MHz

描述74LVC1G79 是一款单路正边沿触发 D 型触发器。在时钟信号由低电平向高电平转换时，D 输入端的数据若满足建立时间和保持时间要求，将被存储在触发器中，并出现在 Q 输出端。输入信号可由 3.3 V 或 5 V 器件驱动

CD4538BM/TR

品牌

HGSEMI(华冠)

封装

SOP-16

类目

触发器

编号

C507151

工作电压

3V~15V

系列

4000B系列

静态电流(Iq)

5nA

输入电容

10pF

描述CD4538BC 是一款双路精密单稳态多谐振荡器，具备独立的触发和复位控制功能。该器件可重触发、可复位，且控制输入采用内部锁存方式。它提供两个触发输入，可实现上升沿或下降沿触发

74LVC1G175GV,125

品牌

Nexperia(安世)

封装

SC-74

类目

触发器

编号

C548290

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

200MHz

描述74LVC1G175 是一款低功耗、低电压单路正边沿触发 D 型触发器，具有独立的数据（D）输入、时钟（CP）输入、主复位（MR）输入和 Q 输出。主复位（MR）是一个异步低电平有效输入，其操作独立于时钟输入。在时钟脉冲由低电平转换为高电平时，数据输入上的信息会传输到 Q 输出端
