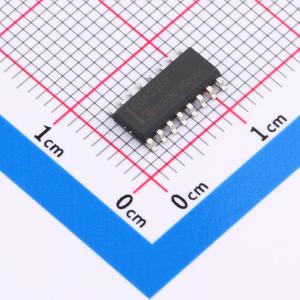

触发器

CD4013

品牌

Slkor(萨科微)

封装

SOP-14

类目

触发器

编号

C3041278

类型

D-型

触发沿

上升沿

工作电压

3V~15V

时钟频率(fc)

24MHz

描述CD4013是一双D触发器，由两个相同的、相互独立的数据型触发器构成，每个触发器有独立的数据、置位(SD)、复位(CD)、时钟输入(CP)和Q及Q块输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。CD4013工作电压VDD推荐使用在3V到15V之间。输入端口必须接VDD或VSS或者其他输入脚。

74HC574PW,118

品牌

Nexperia(安世)

封装

TSSOP-20

类目

触发器

编号

C93762

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

133MHz

描述74HC574、74HCT574 是一款具有三态输出的 8 位正边沿触发 D 型触发器。该器件设有时钟（CP）和输出使能（OE）输入。在时钟（CP）由低电平向高电平转换时，触发器将存储满足建立时间和保持时间要求的各个 D 输入的状态

74HC574D,653

品牌

Nexperia(安世)

封装

SOIC-20-300mil

类目

触发器

编号

C16501

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

30MHz

描述输出电流: 7.8mA MSL: MSL 1 -无限制 SVHC(高度关注物质): No SVHC (20-Jun-2013) 逻辑芯片功能: 上升沿有效八D触发器（三态）

CD4013BM96

品牌

TI(德州仪器)

封装

SOIC-14

类目

触发器

编号

C13527

类型

D-型

触发沿

上升沿

工作电压

3V~18V

时钟频率(fc)

24MHz

描述CD4013B CMOS 双通道 D 类触发器

74HC74PW,118

品牌

Nexperia(安世)

封装

TSSOP-14

类目

触发器

编号

C5951

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

82MHz

74LVC1G74GT,115

品牌

Nexperia(安世)

封装

XSON-8(1x2)

类目

触发器

编号

C548415

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

200MHz

74HC273PW,118

品牌

Nexperia(安世)

封装

TSSOP-20

类目

触发器

编号

C131680

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

122MHz

描述74HC273、74HCT273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，若对应Dn输入满足建立时间和保持时间要求，输出Qn将呈现其状态

SN74HC74DR

品牌

TI(德州仪器)

封装

SOIC-14

类目

触发器

编号

C6762

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

60MHz

描述SN74HC74 具有清零和预设功能的双路 D 类上升沿触发器

74LVC1G79GX,125

品牌

Nexperia(安世)

封装

X2-SON-5-EP(0.8x0.8)

类目

触发器

编号

C548426

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

500MHz

描述74LVC1G79 是一款单路正边沿触发 D 型触发器。在时钟信号由低电平向高电平转换时，D 输入端的数据若满足建立时间和保持时间要求，将被存储在触发器中，并出现在 Q 输出端。输入信号可由 3.3 V 或 5 V 器件驱动

74LVC74APW,118

品牌

Nexperia(安世)

封装

TSSOP-14

类目

触发器

编号

C6100

类型

D-型

触发沿

上升沿

工作电压

1.2V~3.6V

时钟频率(fc)

250MHz

描述74LVC74A 是一款双边沿触发 D 型触发器，具有独立的数据（nD）输入、时钟（nCP）输入、置位（nSD）和复位（nRD）输入，以及互补的 nQ 和 nQ 输出。置位和复位为异步低电平有效输入，其操作独立于时钟输入。在时钟脉冲由低电平向高电平转换时，数据输入上的信息会传输至 nQ 输出端

74LVC1G74DC,125

品牌

Nexperia(安世)

封装

VSSOP-8-0.5mm

类目

触发器

编号

C503431

类型

D-型

触发沿

上升沿

工作电压

1.65V~5.5V

时钟频率(fc)

200MHz

SN74HC273DTR(XBLW)

品牌

XBLW(芯伯乐)

封装

SOP-20

类目

触发器

编号

C18723520

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

66MHz

描述SN74HC273是一款八进制正边沿触发D型触发器。该器件具有时钟（CP）和主复位（MR）输入。在时钟（CP）由低电平向高电平转换时，输出Qn将呈现其对应Dn输入的状态，前提是这些输入满足建立时间和保持时间要求

74AUP1G74GS,115

品牌

Nexperia(安世)

封装

XSON-8(1x4)

类目

触发器

编号

C545889

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

315MHz

描述74AUP1G74是一款单路正边沿触发的D型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的Q和Q（反）输出。在时钟由低电平向高电平转换时，满足建立时间和保持时间要求的D输入数据将被存储在触发器中，并出现在Q输出端。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间

74AUP1G74GT,115

品牌

Nexperia(安世)

封装

XSON-8(1x2)

类目

触发器

编号

C545890

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

315MHz

描述74AUP1G74是一款单路正边沿触发的D型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的Q和Q（反）输出。在时钟由低电平向高电平转换时，满足建立时间和保持时间要求的D输入数据将被存储在触发器中，并出现在Q输出端。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间

MC14013BDR2G

品牌

onsemi(安森美)

封装

SOP-14

类目

触发器

编号

C56411

类型

D-型

触发沿

上升沿

工作电压

3V~18V

时钟频率(fc)

14MHz

描述MC14013B 双 D 型触发器在一个单片结构中使用 MOS P 沟道和 N 沟道增强模式器件构造。每个触发器均具有独立的数据 (D)、直接设置 (S)、直接重置 (R) 和时钟 (C) 输入和互补输出（Q 和 Qbar）。这些器件可用作移位寄存器元件，或用于计数器和切换应用的 T 型触发器。

MC74HC74ADR2G

品牌

onsemi(安森美)

封装

SOIC-14

类目

触发器

编号

C7345

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

35MHz

描述MC74HC74A的引脚排列与LS74相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，可与LSTTL输出兼容。此器件由两个带独立置位、复位和时钟输入的D触发器组成

GN74D

品牌

GN(旌芯半导体)

封装

SOIC-14

类目

触发器

编号

C265481

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

82MHz

描述带有复位置位的双D型触发器

74ALVC74D,118

品牌

Nexperia(安世)

封装

SO-14

类目

触发器

编号

C554816

类型

D-型

触发沿

上升沿

工作电压

1.65V~3.6V

时钟频率(fc)

425MHz

描述74ALVC74 是一款双路正边沿触发的 D 型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的 Q 和 Q(非)输出。在时钟由低电平向高电平转换时，D 输入的数据若满足建立时间和保持时间要求，将被存储在触发器中并出现在 Q 输出端。所有输入均采用施密特触发器，使该器件能耐受缓慢的上升和下降时间

SN74LVC574APWR

品牌

TI(德州仪器)

封装

TSSOP-20

类目

触发器

编号

C7672

类型

D-型

触发沿

上升沿

工作电压

1.65V~3.6V

时钟频率(fc)

150MHz

描述SN74LVC574A 具有三态输出的八路边沿 D 类触发器

74HC73D,653

品牌

Nexperia(安世)

封装

SOIC-14

类目

触发器

编号

C148207

类型

JK-型

触发沿

下降沿

工作电压

2V~6V

时钟频率(fc)

83MHz

描述74HC73 是一款双负边沿触发的 JK 触发器，具有独立的 J、K、时钟（nCP）和复位（nR）输入，以及互补的 nQ 和 nQ 输出。为实现可预测的操作，J 和 K 输入必须在时钟信号由高电平转为低电平之前的一个建立时间内保持稳定。（nR(上划线)）为异步信号，当该信号为低电平时，它将覆盖时钟和数据输入，强制 nQ 输出为低电平，nQ 输出为高电平

SN74HC574DTR(XBLW)

品牌

XBLW(芯伯乐)

封装

SOP-20

类目

触发器

编号

C18723529

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

37MHz

描述八D型上升沿触发器,工作电压（Vcc）(v)2-6V,静态电流Iq(Typ)8uA

SN74AUP1G79DCKR

品牌

TI(德州仪器)

封装

SC-70-5

类目

触发器

编号

C206015

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

266MHz

描述SN74AUP1G79 低功耗单路上升沿 D 级触发器

74AUP1G175GW,125

品牌

Nexperia(安世)

封装

SOT-363

类目

触发器

编号

C545618

类型

D-型

触发沿

上升沿

工作电压

800mV~3.6V

时钟频率(fc)

300MHz

描述74AUP1G175 是一款单路正边沿触发的 D 型触发器，具有独立的数据（D）、时钟（CP）、主复位（MR）输入和 Q 输出。在时钟信号由低电平转换为高电平时，满足建立时间和保持时间要求的 D 输入信号将被存储在触发器中，并出现在 Q 输出端。MR 引脚为低电平时，会将触发器及其输出复位为低电平

TC7W74FU,LF

品牌

TOSHIBA(东芝)

封装

SSOP-8-3mm

类目

触发器

编号

C128631

类型

D-型

触发沿

上升沿

工作电压

2V~6V

时钟频率(fc)

67MHz

描述TC7W74是一款采用硅栅C²MOS技术制造的高速C²MOS D触发器。它在保持C²MOS低功耗的同时，能实现与等效LSTTL类似的高速运行。在时钟脉冲的上升沿，施加到D输入端的信号电平会传输到Q输出端
