计数器/分频器

HEF4017BT,653

品牌

Nexperia(安世)

封装

SOP-16

类目

计数器/分频器

编号

C108520

逻辑类型

10分频

计数方向

向上计数器

工作电压

4.5V~15.5V

元件数

1

描述HEF4017B是一款5级约翰逊十进制计数器，具有十个无尖峰解码的高电平有效输出（Q0至Q9）、一个来自最高位触发器（Q5 - 9）的低电平有效进位输出、高电平有效和低电平有效的时钟输入（CP0、CP1）以及一个优先异步主复位输入（MR）。当CP1(上划线)为低电平时，CP0发生低电平到高电平的转换；或者当CP0为高电平时，CP1(上划线)发生高电平到低电平的转换，计数器都会计数。

CD4060BDTR(XBLW)

品牌

XBLW(芯伯乐)

封装

SOP-16

类目

计数器/分频器

编号

C18723493

逻辑类型

二进制计数器

工作电压

3V~15V

触发沿

下降沿

复位方式

异步

描述逻辑电路 二进制分频器/振荡器,静态电流Iq(Typ)0.04uA

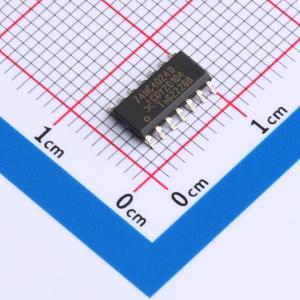

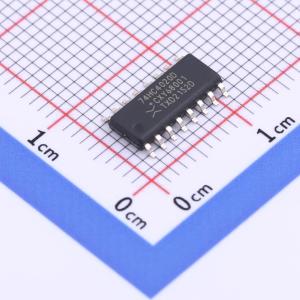

74HC4020D,653

品牌

Nexperia(安世)

封装

SO-16

类目

计数器/分频器

编号

C546959

逻辑类型

2分频

工作电压

2V~6V

元件数

1

触发沿

下降沿

描述74HC4020、74HCT4020 是一款 14 级二进制纹波计数器，具备时钟输入（CP）、优先异步主复位输入（MR）以及 12 个带缓冲的并行输出端（Q0 和 Q3 至 Q13）。计数器在 CP 由高电平到低电平的转换时计数。MR 为高电平时，会清零所有计数级，并强制所有输出为低电平，不受 CP 状态的影响

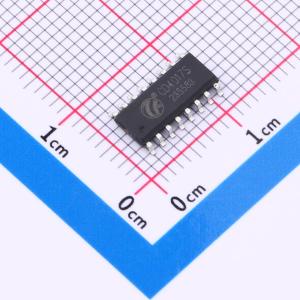

CD4017BM-MS

品牌

MSKSEMI(美森科)

封装

SOP-16

类目

计数器/分频器

编号

C7473153

逻辑类型

十进制计数器

工作电压

3V~18V

元件数

1

触发沿

上升沿

描述计数器 CD4017 是一个5 阶Johnson 译码计数器，具有10个译码输出端，CLOCK、RE、INH 输入端，时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。RE 为高电平时，计数器清零。

74AHC1G4208GW-Q10H

品牌

Nexperia(安世)

封装

TSSOP-5-1.3mm

类目

计数器/分频器

编号

C554302

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~5.5V

元件数

1

74HC4060BQ-Q100,11

品牌

Nexperia(安世)

封装

DHVQFN-16-EP(2.5x3.5)

类目

计数器/分频器

编号

C547016

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

SN74HC393DR

品牌

TI(德州仪器)

封装

SOIC-14

类目

计数器/分频器

编号

C2652989

逻辑类型

2分频

工作电压

2V~6V

元件数

2

触发沿

下降沿

描述SN74HC393 双路 4 位二进制计数器

CD74HC4060M96

品牌

TI(德州仪器)

封装

SOIC-16

类目

计数器/分频器

编号

C134017

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述CD74HC4060 带振荡器的高速 CMOS 逻辑 14 级二进制计数器

74HC393BQ,115

品牌

Nexperia(安世)

封装

DHVQFN-14-EP(2.5x3)

类目

计数器/分频器

编号

C546904

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

2

74HC4017PW,118

品牌

Nexperia(安世)

封装

TSSOP-16

类目

计数器/分频器

编号

C546954

逻辑类型

10分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述74HC4017、74HCT4017是一款5级约翰逊十进制计数器，具有10个译码输出（Q0至Q9）、一个来自最高有效触发器的输出（Q5 - 9）、两个时钟输入（CP0和CP1）以及一个优先异步主复位输入（MR）。当CP1(overline)为低电平时，CP0出现低到高的电平转换，或者当CP0为高电平时，CP1出现高到低的电平转换，计数器都会进行计数。级联计数器时，Q5 - 9输出（计数器处于状态5、6、7、8和9时该输出为低电平）可用于驱动下一个计数器的CP0输入

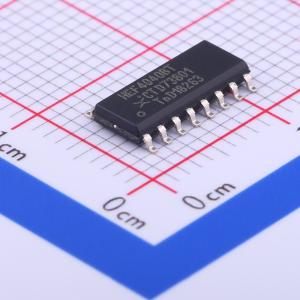

HEF4040BT,653

品牌

Nexperia(安世)

封装

SOIC-16

类目

计数器/分频器

编号

C27800

逻辑类型

2分频

工作电压

4.5V~15.5V

元件数

1

触发沿

下降沿

描述HEF4040B是一款12级二进制纹波计数器，具备时钟输入（CP）、优先异步主复位输入（MR）和十二个全缓冲输出（Q0至Q11）。计数器在CP的高电平到低电平转换时计数。MR为高电平时，会清除所有计数器级并强制所有输出为低电平，与CP无关

MC14516BDR2G

品牌

onsemi(安森美)

封装

SOIC-16-150mil

类目

计数器/分频器

编号

C70412

逻辑类型

2分频

计数方向

向上计数器；向下计数器

工作电压

3V~18V

元件数

1

描述MC14516B 同步正数/倒数二进制计数器在一个单片结构中使用 MOS P 沟道和 N 沟道增强模式器件构造。此计数器可通过对预设输入（P0、P1、P2、P3）应用所需的二进制值，然后将预设启用 (PE) 置于高电平，来进行预设。计数方向通过向 UP/DOWN 输入应用高电平（用于正数）或低电平（用于倒数）来进行控制。计数器的状态基于时钟输入的正向转换来变化。级联可通过对每个计数器进行并行计时的同时，将输出进位条与下一阶段的输入进位条相联接来完成。通过对重置 (R) 引脚应用高电平，可将输出（Q0、Q1、Q2、Q3）重置为低电平状态。此 CMOS 计数器主要用于正数/倒数和差异计数。其他应用包括： (1) 需要低功耗和/或高抗扰性的频率合成器应用，(2) 模拟-数字和数字-模拟转换，以及 (3) 量级和符号生成。

SN74HC4060DR

品牌

TI(德州仪器)

封装

SOIC-16

类目

计数器/分频器

编号

C2652993

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述SN74HC4060 14 级异步二进制计数器和振荡器

CD4017BM(LX)

品牌

LX(灵星芯微)

封装

SOP-16

类目

计数器/分频器

编号

C22390236

逻辑类型

10分频

计数方向

向上计数器

工作电压

3V~15V

元件数

1

描述CD4017是一款5级约翰逊十进制计数器，具有十个无尖峰解码的高电平有效输出（Q0至Q9）、一个来自最高有效触发器（Q5 - 9）的低电平有效进位输出、高电平有效和低电平有效的时钟输入（CP0、CP1）以及一个优先异步主复位输入（MR）。当CP1为低电平时，CP0的上升沿使计数器计数；当CP0为高电平时，CP1的下降沿使计数器计数。

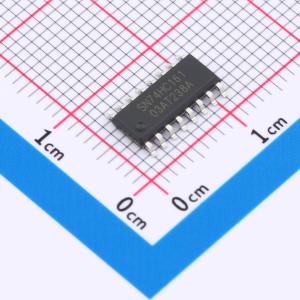

74HC161M/TR

品牌

HGSEMI(华冠)

封装

SOP-16

类目

计数器/分频器

编号

C5310798

逻辑类型

二进制计数器

工作电压

2V~6V

触发沿

上升沿

复位方式

异步

描述74HC161是一款带有内部先行进位的同步可预置二进制计数器。通过在时钟信号（CP）的上升沿同时对所有触发器进行时钟触发，实现同步操作。计数器的输出（Q0至Q3）可被预置为高电平或低电平

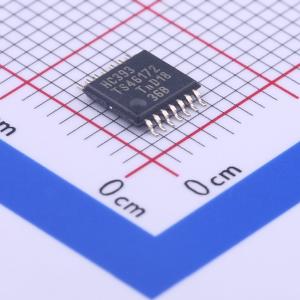

74HC393PW,118

品牌

Nexperia(安世)

封装

TSSOP-14

类目

计数器/分频器

编号

C35324

逻辑类型

2分频

工作电压

2V~6V

元件数

2

触发沿

下降沿

描述74HC393、74HCT393 是双 4 级二进制纹波计数器。每个计数器都有一个时钟输入（nCP）、一个优先异步主复位输入（nMR）和 4 个缓冲并行输出（nQ0 至 nQ3）。计数器在 nCP 由高电平到低电平转换时计数

74HC4060D,653

品牌

Nexperia(安世)

封装

SOIC-16

类目

计数器/分频器

编号

C5649

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述74HC4060、74HCT4060 是一款 14 级纹波进位计数器/分频器兼振荡器，具备三个振荡器端子（RS、RTC 和 CTC）、十个缓冲并行输出端（Q3 至 Q9 以及 Q11 至 Q13）和一个优先异步主复位端（MR）。该振荡器配置支持设计 RC 或晶体振荡电路，也可在输入 RS 端接入外部时钟信号来替代振荡器。

SN74HC4040DR

品牌

TI(德州仪器)

封装

SOIC-16-208mil

类目

计数器/分频器

编号

C6848

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述SN74HC4040 12 位异步二进制计数器

74HC191PW,118

品牌

Nexperia(安世)

封装

TSSOP-16

类目

计数器/分频器

编号

C546674

逻辑类型

2分频

计数方向

向上计数器；向下计数器

工作电压

2V~6V

元件数

1

SN74LV393ATPWRQ1

品牌

TI(德州仪器)

封装

TSSOP-14

类目

计数器/分频器

编号

C2675500

逻辑类型

2分频

工作电压

2V~5.5V

元件数

2

触发沿

下降沿

描述SN74LV393A-Q1 汽车类双路 4 位同步二进制计数器

CD4060BE

品牌

HGSEMI(华冠)

封装

DIP-16

类目

计数器/分频器

编号

C507159

逻辑类型

二进制计数器

工作电压

2V~20V

触发沿

下降沿

复位方式

异步

描述CD4060是一款14bit二进制计数器，电路包含振荡器驱动模块和一个14位的二进制计数器模块。电路可以通过外围电路将振荡器驱动模块用作RC振荡器或用作晶振的驱动。电路提供复位端口（RESET）用于复位计数器的计数值同时控制振荡器模块的开关。当复位端口为高电平时，将复位计数器（复位值0000H）并关闭振荡器。计数器中所有的触发器都是异步边沿触发式的。计数器的计数状态在 φ i（ φ o）的下降沿改变。

CD4060BMT/TR

品牌

HGSEMI(华冠)

封装

TSSOP-16

类目

计数器/分频器

编号

C5310838

逻辑类型

二进制计数器

工作电压

2V~20V

触发沿

下降沿

复位方式

异步

描述14 位二进制分频器/振荡器

74LVC161D,118

品牌

Nexperia(安世)

封装

SO-16

类目

计数器/分频器

编号

C548133

逻辑类型

2分频

计数方向

向上计数器

工作电压

1.2V~3.6V

元件数

1

描述74LVC161是一款同步可预置二进制计数器，具有内部超前进位功能，可用于高速计数。所有触发器均在时钟信号（引脚CP）的上升沿同时触发，从而实现同步操作。计数器的输出端（引脚Q0至Q3）可预置为高电平或低电平

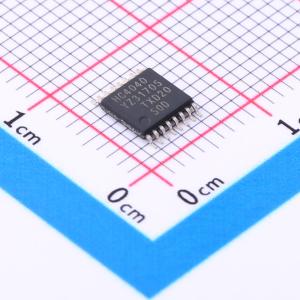

74HC4040PW,118

品牌

Nexperia(安世)

封装

TSSOP-16

类目

计数器/分频器

编号

C546974

逻辑类型

2分频

计数方向

向上计数器

工作电压

2V~6V

元件数

1

描述74HC4040、74HCT4040是一款12级二进制纹波计数器，具有时钟输入（CP）、优先异步主复位输入（MR）和十二个并行输出（Q0至Q11）。计数器在CP由高电平到低电平转换时计数。MR为高电平时，将清除所有计数器级，并强制所有输出为低电平，与CP的状态无关
