串行器/解串器

MAX96717GTJ/VY+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-32-EP(5x5)

类目

串行器/解串器

编号

C7528388

类型

串行器

数据速率

6Gbps

工作电压

1.7V~3.6V

工作温度

-40℃~+105℃

描述MAX96717 GMSL 序列器通过 MIPI CSI-2 接口接收视频，并通过 GMSL2 串行链路收发器输出。同时，它在同一 GMSL2 链路上发送和接收双向控制通道数据。GMSL2 数据可以通过同轴或屏蔽双绞线（STP）电缆传输。它在正向方向上以固定的 3Gbps 或 6Gbps 速率运行，在反向方向上以 187.5Mbps 速率运行。该设备可以通过本地 I2C/UART 接口或通过匹配的解串器进行编程。MAX96717 包括两个 I2C/UART 透传通道、灵活的 GPIO、SPI 隧道、内置 ADC、温度传感器以及用于功能安全的广泛诊断集。工作温度范围为 -40℃ 至 +105℃，并且该设备符合 AEC-Q100 Grade 2 标准。数据可以通过符合 GMSL2 通道规格的低成本 50Ω 同轴或 100Ω STP 电缆传输。表 1 提供了常见汽车电缆的典型最大长度指南。

DS90UB983RTDRQ1

品牌

TI(德州仪器)

封装

VQFN-64(9x9)

类目

串行器/解串器

编号

C20416413

类型

串行器

数据速率

13.5Gbps

时钟频率(fc)

27MHz

工作电压

1.09V~1.21V；1.71V~1.89V

描述该设备是一款DisplayPort/eDP到FPD-Link IV桥接串行器，支持HBR3/HBR2/HBR/RBR链路比特率，每个通道最高可达8.1 Gbps。

GS2972-IBE3

品牌

SEMTECH

封装

BGA-100

类目

串行器/解串器

编号

C512367

类型

串行器

数据速率

2.97Gbps

时钟频率(fc)

27MHz；74.25MHz；148.5MHz

工作电压

1.2V~3.3V；1.8V~3.3V

描述GS2972是一款多速率传输器，集成了SMPTE数字视频处理、集成电缆驱动器和嵌入式音频多路复用器。它提供2.970Gb/s, 2.970/1.001Gb/s, 1.485Gb/s, 1.485/1.001Gb/s或270Mb/s的完整传输解决方案。

DS90UB948TNKDRQ1

品牌

TI(德州仪器)

封装

WQFN-64-EP(9x9)

类目

串行器/解串器

编号

C485565

类型

解串器

时钟频率(fc)

192MHz

工作电压

3V~3.6V；1.14V~1.26V

工作温度

-40℃~+105℃

描述DS90UB948-Q1是一款FPD-Link III解串器，与DS90UB949A/949/947-Q1串行器配合使用时可将单通道或双通道FPD-Link III流转换成FPD-Link (OpenLDI)接口格式。

DS90UB981RTDRQ1

品牌

TI(德州仪器)

封装

-

类目

串行器/解串器

编号

C30123640

描述DS90UB981-Q1 是一款 MIPIDSI 到 FPD-Link II/IV 桥接设备，与 FPD-Link IV 解串器结合使用，提供高速串行接口。支持视频和音频数据传输以及全双工控制。

DS90UB913ATRTVJQ1

品牌

TI(德州仪器)

封装

WQFN-32-EP(5x5)

类目

串行器/解串器

编号

C544682

类型

串行器

时钟频率(fc)

100MHz

工作电压

1.8V

工作温度

-40℃~+105℃

描述DS90UB913A-Q1 器件提供一个具有高速正向通道和双向控制通道的 FPD-Link III 接口，用来实现单一同轴电缆或差分对上的数据传输。

MAX96717FGTJ/VY+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-32-EP(5x5)

类目

串行器/解串器

编号

C2998684

类型

串行器

数据速率

3Gbps

工作电压

1.7V~3.6V

工作温度

-40℃~+105℃

描述MAX96717F GMSL 序列器通过MIPI CSI-2接口接收视频，并通过GMSL2串行链路收发器输出。同时，它在同一GMSL2链路上发送和接收双向控制通道数据。GMSL2数据可以通过同轴或屏蔽双绞线（STP）电缆传输。该设备在正向方向上以固定的3Gbps速率运行，在反向方向上以187.5Mbps速率运行。设备可以通过本地I2C/UART接口或从匹配的解串器通过链路进行编程。MAX96717F包括两个I2C/UART直通通道、灵活的GPIO、SPI隧道、内置ADC、温度传感器以及用于功能安全的一整套诊断工具。工作温度范围为-40℃至+105℃。该设备符合AEC-Q100 2级标准。

DS90UB949TRGCTQ1

品牌

TI(德州仪器)

封装

VQFN-64-EP(9x9)

类目

串行器/解串器

编号

C32710521

类型

串行器

数据速率

3.36Gbps

时钟频率(fc)

170MHz

工作电压

1.045V~1.155V；1.71V~1.89V

SN65LVDS93BIDGGRQ1

品牌

TI(德州仪器)

封装

TSSOP-56-6.1mm

类目

串行器/解串器

编号

C2895352

类型

串行器

数据速率

2.38Gbps

时钟频率(fc)

85MHz

工作电压

3V~3.6V

描述SN65LVDS93B-Q1 10MHz - 85MHz 汽车类 28 位平板显示链路 LVDS

MAX9295AGTJ/V+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

QFN-32(5x5)

类目

串行器/解串器

编号

C2908051

描述串行器/解串器 - Serdes GMSL2 Serializer with DSI input&Coax/STP Output

MAX96724GTN/VY+

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-56-EP(8x8)

类目

串行器/解串器

编号

C18198080

类型

解串器

数据速率

6Gbps

工作电压

1.7V~3.6V

工作温度

-40℃~+105℃

DS90UB947TRGCRQ1

品牌

TI(德州仪器)

封装

QFN-64-EP(9x9)

类目

串行器/解串器

编号

C779409

类型

串行器

数据速率

3.36Gbps

时钟频率(fc)

170MHz

工作电压

1.045V~1.155V；1.71V~1.89V

描述DS90UB947-Q1是一款OpenLDI到FPD-LinkIII桥接器件，支持高达170MHz的时钟频率，可实现WUXGA (1920x1200)和1080p60分辨率和24位色深。通过50Ω单端同轴电缆或100Ω差分屏蔽双绞线提供单通道或双通道高速串流。

DS90UB914ATRHSJQ1

品牌

TI(德州仪器)

封装

WQFN-48-EP(7x7)

类目

串行器/解串器

编号

C882800

描述DS90UB914A-Q1 25-100MHz 10/12 位 FPD-Link III 解串器

DS90UB983RTDTQ1

品牌

TI(德州仪器)

封装

VQFN-64-EP(9x9)

类目

串行器/解串器

编号

C22443062

类型

串行器

数据速率

13.5Gbps

工作电压

1.15V；1.8V

工作温度

-40℃~+105℃

描述DS90UB983-Q1 是一款 DisplayPort/eDP 转 FPD-Link III/FPD-Link IV 桥接器件。该芯片组与 FPD-Link IV 解串器配合使用，可通过低成本 50Ω 同轴电缆或 STP 电缆提供高速串行化接口。DS90UB983-Q1 是一款 VESA DP 标准 v1.4 兼容器件，支持 MST、HBR3、和超级帧格式等高级功能。该器件能够支持高达 4K 视频分辨率和 30 位颜色。8b10b 编码 DP 数据被串行化为 FPD-Link IV 接口输出。FPD-Link IV 接口支持通过单通道或双通道进行视频和音频数据传输和全双工控制，包括 I2C 和 GPIO 数据。通过 FPD-Link IV 通道实现视频数据和控制的整合可减小互连线尺寸和重量，并简化系统设计。通过使用低电压差分信号，数据换序、SSCG 和随机生成更大限度减少了 EMI。在向后兼容模式下，该器件通过单/双链路支持高达 720p 和 1080p 的分辨率以及 24 位色深。

DS90UB947TRGCTQ1

品牌

TI(德州仪器)

封装

VQFN-64-EP(9x9)

类目

串行器/解串器

编号

C2652174

类型

串行器

数据速率

3.36Gbps

时钟频率(fc)

170MHz

工作电压

1.045V~1.155V；1.71V~1.89V

描述DS90UB947-Q1是一款OpenLDI到FPD-Link III桥接器件，支持高达170MHz的时钟频率，可实现WUXGA (1920x1200)和1080p60分辨率。与FPD-Link III DS90UB940-Q1/DS90UB948-Q1解串器配合使用，通过50Ω单端同轴电缆或100Ω差分屏蔽双绞线电缆提供单通道或双通道高速串流。

DS90UB928QSQ/NOPB

品牌

TI(德州仪器)

封装

WQFN-48-EP(7x7)

类目

串行器/解串器

编号

C2652165

类型

解串器

数据速率

2.975Gbps

时钟频率(fc)

85MHz

工作电压

3V~3.6V

描述解串器，具有双向控制通道。与DS90UB925Q-Q1或DS90UB927Q-Q1串行器配套使用，可针对汽车信息娱乐系统内的内容受保护数字视频的安全分发提供一套解决方案。

DS90UB948TNKDTQ1

品牌

TI(德州仪器)

封装

WQFN-64-EP(9x9)

类目

串行器/解串器

编号

C2652229

类型

解串器

时钟频率(fc)

192MHz

工作电压

1.14V~1.26V；3V~3.6V

工作温度

-40℃~+105℃

描述DS90UB948-Q1是一款FPD-Link III解串器，与DS90UB949A/949/947-Q1串行器配合使用时可将单通道或双通道FPD-Link III流转换成FPD-Link (OpenLDI)接口格式。支持高达192MHz的像素时钟频率，可实现2K (2048x1080）的分辨率和24位色深。

DS90UB935TRHBRQ1

品牌

TI(德州仪器)

封装

VQFN-32-EP(5x5)

类目

串行器/解串器

编号

C2652191

类型

串行器

数据速率

3Gbps

时钟频率(fc)

104MHz

工作电压

1.71V~1.89V

描述DS90UB935-Q1 是TI FPD-Link III系列的一部分，支持高速原始数据传感器，包括摄像头、卫星雷达、激光雷达和飞行时间(ToF)传感器。提供高速正向通道和超低延迟双向控制通道，并支持单端同轴或屏蔽双绞线(STP)电缆。

SN65LVDS315RGER

品牌

TI(德州仪器)

封装

VQFN-24-EP(4x4)

类目

串行器/解串器

编号

C702012

类型

串行器

时钟频率(fc)

27MHz

工作电压

1.8V~3.3V

工作温度

-40℃~+85℃

描述SN65LVDS315 8 位并行 RGB 转 MIPI® CSI-1 或 SMIA CCP 变送器/串行器

MAX96705GTJ/V+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-32-EP(5x5)

类目

串行器/解串器

编号

C1870156

类型

串行器

数据速率

1.74Gbps

时钟频率(fc)

116MHz

工作电压

1.7V~1.9V

描述适用于安全摄像头应用的紧凑型串行器，支持高达1.74Gbps的串行比特率。

DS90UB953ATRHBTQ1

品牌

TI(德州仪器)

封装

VQFN-32(5x5)

类目

串行器/解串器

编号

C3189312

类型

串行器

数据速率

4.16Gbps

时钟频率(fc)

104MHz

工作电压

1.71V~1.89V

描述DS90UB953A-Q1 具有 CSI-2 接口的 FPD-Link III 4.16Gbps 串行器

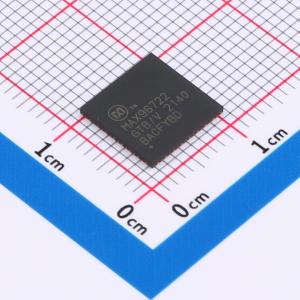

MAX96722GTB/V+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

-

类目

串行器/解串器

编号

C7458191

DS90UB949TRGCRQ1

品牌

TI(德州仪器)

封装

VQFN-64-EP(9x9)

类目

串行器/解串器

编号

C2652228

类型

串行器

数据速率

3.36Gbps

时钟频率(fc)

170MHz

工作电压

1.045V~1.155V

描述DS90UB949-Q1 1080p HDMI 转 FPD-Link III 桥接串行器

MAX96752FGTN/V+

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-56(5x5)

类目

串行器/解串器

编号

C3178371

类型

解串器

数据速率

6Gbps

时钟频率(fc)

150MHz

工作电压

1.7V~3.6V
