RS232总线模块

TD301D232H

品牌

YLPTEC(易川)

封装

DIP,19.5x16.5mm

类目

RS232总线模块

编号

C2992412

数据速率

115.2Kbps

工作电压

3.15V~3.45V

是否静电保护

是

隔离电压(Vrms)

2500V

描述TD301D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型（HBM）超过±15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小集成度高的特点。

RSM232D

品牌

YLPTEC(易川)

封装

DIP-11

类目

RS232总线模块

编号

C5451824

数据速率

235Kbps

工作电压

3.15V~5.25V

是否静电保护

是

隔离电压(Vrms)

2500V

描述RSM232D是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达235kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。

RSM232

品牌

ZLG(致远电子)

封装

-

类目

RS232总线模块

编号

C118124

数据速率

235Kbps

工作电压

3.15V~5.25V

是否静电保护

否

隔离电压(Vrms)

2500V

描述隔离 RS-232 收发器，单路隔离 RS-232

RSM232

品牌

VISOM

封装

DIP,19.5x16.5mm

类目

RS232总线模块

编号

C882118

数据速率

115.2Kbps

工作电压

3.15V~5.25V

是否静电保护

是

静态电流(Iq)

30mA

描述RSM232是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。

TD301D232H

品牌

VISOM

封装

DIP,19.5x16.5mm

类目

RS232总线模块

编号

C882268

数据速率

115.2Kbps

工作电压

3.15V~3.45V

是否静电保护

是

静态电流(Iq)

50mA

描述TD301D232H/TD501D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。

TD302D232H

品牌

VISOM

封装

DIP-11

类目

RS232总线模块

编号

C882270

数据速率

115.2Kbps

工作电压

3.15V~3.45V

是否静电保护

是

静态电流(Iq)

60mA

描述TD302D232H，TD502D232H是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115200bps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。

TD501D232H

品牌

YLPTEC(易川)

封装

DIP,19.5x16.5mm

类目

RS232总线模块

编号

C2992411

数据速率

115.2Kbps

工作电压

4.75V~5.25V

是否静电保护

是

隔离电压(Vrms)

2500V

描述TD501D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型（HBM）超过±15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小集成度高的特点。

TD302D232H

品牌

YLPTEC(易川)

封装

DIP-11

类目

RS232总线模块

编号

C5451825

数据速率

115.2Kbps

工作电压

3.15V~3.45V

是否静电保护

是

隔离电压(Vrms)

2500V

描述TD302D232H是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115200bps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。

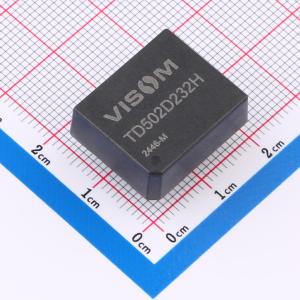

TD502D232H

品牌

VISOM

封装

DIP-11

类目

RS232总线模块

编号

C882271

数据速率

115.2Kbps

工作电压

4.75V~5.25V

是否静电保护

是

静态电流(Iq)

30mA

描述TD302D232H，TD502D232H是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115200bps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。

TD502D232H

品牌

YLPTEC(易川)

封装

DIP-9

类目

RS232总线模块

编号

C5451826

数据速率

115.2Kbps

工作电压

4.75V~5.25V

是否静电保护

是

隔离电压(Vrms)

2500V

描述TD502D232H是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115200bps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。

RSM232D

品牌

ZLG(致远电子)

封装

DIP-12

类目

RS232总线模块

编号

C135867

数据速率

235Kbps

工作电压

3.15V~5.25V

是否静电保护

否

隔离电压(Vrms)

2500V

描述隔离 RS-232 收发器，双路隔离 RS-232

TD302D232H

品牌

MORNSUN(金升阳)

封装

DIP-11

类目

RS232总线模块

编号

C5357416

TD301D232H

品牌

EVISUN(易成)

封装

DIP,19.5x16.5mm

类目

RS232总线模块

编号

C49230722

描述支持100%全国产；TD301D232H是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达115.2kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型(HBM)超过士15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小，集成度高的特点。产品主要应用于工业通信、煤矿行业、电力监控、石油化工、楼宇自动化、PLC与变频器的通信等行业；尺寸：长19.50*宽16.50*高7.10m。

RSM232D

品牌

EVISUN(易成)

封装

插件

类目

RS232总线模块

编号

C49230723

描述支持100%全国产；RSM232D是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达235kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。产品广泛应用于工业通信、煤矿行业、电力监控、石油化工、楼宇自动化、PLC与变频器的通信等行业；尺寸：长19.50*宽16.50*高7.10m。

TD301D232H

品牌

Taisko(台思科)

封装

插件

类目

RS232总线模块

编号

C49260963

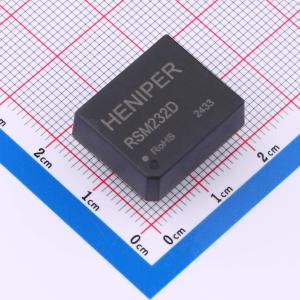

RSM232D

品牌

HENIPER(恒浦)

封装

插件,19.5x16.5mm

类目

RS232总线模块

编号

C41355261

描述是一种高速双路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达235kbps。该收发器内部集成隔离 型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配 置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通 过IEC61000-4-2空气放电测试，人体模型（HBM）超过±15kV的ESD防护能力

TD502D232H

品牌

Taisko(台思科)

封装

插件

类目

RS232总线模块

编号

C49260966

TD302D232H

品牌

Taisko(台思科)

封装

插件

类目

RS232总线模块

编号

C49260965

RSM232D

品牌

Taisko(台思科)

封装

DIP-11

类目

RS232总线模块

编号

C404249

数据速率

235Kbps

工作电压

3.15V~5.25V

是否静电保护

是

静态电流(Iq)

38mA

描述双路RS-232收发器

RS232 TO RS485

品牌

Waveshare(微雪电子)

封装

-

类目

RS232总线模块

编号

C7437608

数据速率

115.2Kbps

工作电压

6V~36V

是否静电保护

是

工作温度

-15℃~+70℃

描述转换模块@@RS232 TO RS485双向转换器特性我的特性 兼容RS232/RS485标准，可将RS232信号转换成平衡差分RS485信号 传输速率稳定，可靠速度为300~115200bps 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电 板载一体式ADI磁耦隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低 板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力 板载RS485输出终端120R电阻，可开关切换使能，方便操作 板载DC-005供电接口，可接6V~36V DC宽电压输入，方便不同场合使用 板载3个LED指示灯，方便查看电源和信号收发状态 铝合金外壳，表面使用氧化磨砂处理，牢固耐用 产品参数 产品类型 电磁隔离型RS232转RS485异步双向转换器 通信速率 300~115200bps 设备接口 兼容RS232/RS485标准 RS232接口 接口形式 DB9公头母口 传输距离 约15米 传输模式 点对点 RS485接口 接口形式 接线端子 + RJ45网口 方向控制 硬件自动判别和控制数据传输方向 接口保护 提供600W防雷、防浪涌和15KV静电保护 终端电阻 120R，可通过开关切换使能 传输距离 约1200米 传输模式 点对多(至多32个节点，16个节点以上建议加中继器) 指示灯 PWR 电源指示灯，接入电源，检测到电压则亮红灯 TXD 发送指示灯，有数据从RS232接口发出时亮绿灯 RXD 接收指示灯，有数据从RS232接口发回时亮蓝灯 使用环境 温度范围 -15℃~70℃ 湿度范围 5%RH~95%RH

RSM232

品牌

Taisko(台思科)

封装

DIP-7

类目

RS232总线模块

编号

C404248

数据速率

115.2Kbps

工作电压

3.15V~5.25V

是否静电保护

是

静态电流(Iq)

30mA

描述单通道高速 RS-232收发器

CA-104

品牌

Moxa

封装

-

类目

RS232总线模块

编号

C20473603

103020192

品牌

Seeed(矽递科技)

封装

-

类目

RS232总线模块

编号

C608420
