隔离式放大器

AMC1301DWVR

品牌

TI(德州仪器)

封装

SOIC-8-300mil

类目

隔离式放大器

编号

C190273

差分输入电压

±250mV

增益

8.2

输入失调电压(Vos)

50uV

输入偏置电流(Ib)

30uA

描述AMC1301 用于电流检测的 ±250mV 输入、精密增强型隔离放大器

HCPL-7840-500E

品牌

Broadcom(博通)

封装

SOP-8-2.54mm

类目

隔离式放大器

编号

C27849

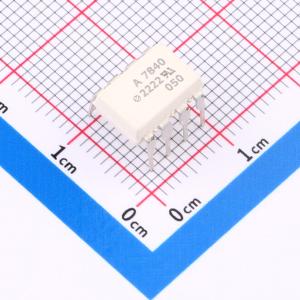

HCPL-7840-000E

品牌

Broadcom(博通)

封装

DIP-8

类目

隔离式放大器

编号

C24633

带宽(-3db)

100kHz

增益

7.6~8.4

输入失调电压(Vos)

300uV

输入偏置电流(Ib)

500nA

描述差分光耦隔离放大器，-200mv至+200mv，8倍增益

HCPL-7800A-500E

品牌

Broadcom(博通)

封装

SMD-8P

类目

隔离式放大器

编号

C118222

差分输入电压

±200mV

带宽(-3db)

100kHz

增益

7.92~8.08

输入失调电压(Vos)

300uV

描述HCPL-7800(A)隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL-7800(A)检测由此产生的模拟电压降。在HCPL-7800(A)光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以像推荐应用电路中所示的那样，使用运算放大器将其转换为单端信号。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL-7800(A)被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。

ACPL-C87B-500E

品牌

Broadcom(博通)

封装

SO-8-6.8mm

类目

隔离式放大器

编号

C92180

差分输入电压

±2.46V

带宽(-3db)

100kHz

增益

0.995~1.005

输入失调电压(Vos)

9.9mV

描述ACPL-C87B/C87A/C870电压传感器是专门为电压检测设计的光隔离放大器。其2V输入范围和1GΩ的高输入阻抗，使其非常适合电力电子转换器应用中的隔离电压检测需求，包括电机驱动器和可再生能源系统。在典型的电压检测应用中，采用电阻分压器将直流母线电压进行分压，以适应电压传感器的输入范围。在光隔离屏障的另一侧会产生与输入电压成比例的差分输出电压。

AMC1311DWVR

品牌

TI(德州仪器)

封装

SOP-8-300mil

类目

隔离式放大器

编号

C456277

带宽(-3db)

220kHz

增益

1

输入失调电压(Vos)

9.9mV

输入偏置电流(Ib)

3.5nA

描述AMC1311 2V 输入、精密电压检测增强型隔离式放大器

ISO124U/1K

品牌

TI(德州仪器)

封装

SOIC-28-300mil

类目

隔离式放大器

编号

C40796

带宽(-3db)

50kHz

增益

1

输入失调电压(Vos)

50mV

输出类型

非差分

描述ISO124 ±10V 输入、精密电压检测低成本隔离式放大器

ACPL-C87BT-500E

品牌

Broadcom(博通)

封装

SO-8

类目

隔离式放大器

编号

C691945

差分输入电压

±2.46V

带宽(-3db)

100kHz

增益

0.995~1.005

输入失调电压(Vos)

300uV

描述的 ACPL-C87AT/C87BT 隔离传感器采用了卓越的光耦合技术，配备了 Σ-Δ 模数转换器、斩波稳定放大器和全差分电路拓扑结构，可实现无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。ACPL-C87AT（增益容差为±1%）和 ACPL-C87BT（增益容差为±0.5%）专为电子电机驱动器、DC/DC 和 AC/DC 转换器以及电池监测系统中的高精度直流电压检测而设计。

ISO124P

品牌

TI(德州仪器)

封装

PDIP-8

类目

隔离式放大器

编号

C527467

带宽(-3db)

50kHz

增益

1

输入失调电压(Vos)

50mV

输出类型

非差分

描述ISO124 ±10V 输入、精密电压检测低成本隔离式放大器

AMC1350DWVR

品牌

TI(德州仪器)

封装

SOIC-8

类目

隔离式放大器

编号

C4990162

描述AMC1350 ±5V 输入、精密电压检测增强型隔离式放大器

CA-IS1311G

品牌

Chipanalog(川土微)

封装

SOIC-8

类目

隔离式放大器

编号

C18186208

带宽(-3db)

275kHz

增益

1

输入失调电压(Vos)

1.5mV

输入偏置电流(Ib)

1nA

描述用于电压检测的隔离放大器 CA-IS1311 器件是为电压检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在全工作温度范围内保持测量的精度。CA-IS1311 器件采用二氧化硅（SiO₂）作为隔离层，支持符合UL 1577 认证的高达 5 kVᵣₘₛ 的电气隔离。

HCPL-7800-500E

品牌

Broadcom(博通)

封装

SMD-8P

类目

隔离式放大器

编号

C77959

差分输入电压

±200mV

带宽(-3db)

100kHz

增益

7.92~8.08

输入失调电压(Vos)

300uV

描述HCPL-7800(A)隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL-7800(A)检测由此产生的模拟电压降。在HCPL-7800(A)光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以像推荐应用电路中所示的那样，使用运算放大器将其转换为单端信号。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL-7800(A)被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。

ISO122P

品牌

TI(德州仪器)

封装

PDIP-8

类目

隔离式放大器

编号

C2867368

带宽(-3db)

50kHz

增益

1

输入失调电压(Vos)

50mV

输出类型

非差分

描述ISO122 ±10V 输入、电压检测隔离式放大器

CA-IS1300B25G

品牌

Chipanalog(川土微)

封装

SOIC-8-WB

类目

隔离式放大器

编号

C5158088

差分输入电压

±250mV

带宽(-3db)

310kHz

增益

8.2

输入失调电压(Vos)

200uV

描述隔离放大器

ACPL-C87A-500E

品牌

Broadcom/AVAGO(安华高)

封装

SO-8

类目

隔离式放大器

编号

C691944

差分输入电压

±2.46V

带宽(-3db)

100kHz

增益

0.99~1.01

输入失调电压(Vos)

9.9mV

描述ACPL-C87B/C87A/C870电压传感器是专门为电压检测设计的光隔离放大器。其2V输入范围和1GΩ的高输入阻抗，使其非常适合电力电子转换器应用中的隔离电压检测需求，包括电机驱动器和可再生能源系统。在典型的电压检测应用中，采用电阻分压器将直流母线电压进行分压，以适应电压传感器的输入范围。在光隔离屏障的另一侧会产生与输入电压成比例的差分输出电压。

AMC1301QDWVRQ1

品牌

TI(德州仪器)

封装

SOIC-8

类目

隔离式放大器

编号

C2057461

差分输入电压

±250mV

增益

8.2

输入失调电压(Vos)

50uV

输入偏置电流(Ib)

60uA

描述AMC1301-Q1 具有 ±250mV 输入电压、3μs 延迟的汽车类增强隔离式精密放大器

ACPL-C78A-500E

品牌

Broadcom(博通)

封装

SO-8

类目

隔离式放大器

编号

C2938990

差分输入电压

±200mV

带宽(-3db)

100kHz

增益

8

输入失调电压(Vos)

300uV

描述ACPL-C78A/C780/C784系列隔离放大器专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，ACPL-C78A/C780/C784检测由此产生的模拟电压降。在ACPL-C78A/C780/C784光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内的摆动很常见，因此ACPL-C78A/C780/C784被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。ACPL-C78A/C780/C784隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，可在各种类型的电机控制应用中实现更平稳的控制（减少“转矩脉动”）。该产品还可用于在同样恶劣的噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。对于通用应用，推荐使用ACPL-C780（增益公差为±3%）和ACPL-C784（增益公差为±5%）。对于精密应用，提供了器件间增益公差为±1%的ACPL-C78A。ACPL-C78A/C780/C784采用了Σ - Δ模数转换器技术、斩波稳定放大器和全差分电路拓扑。这些特性共同提供了无与伦比的隔离模式噪声抑制能力，以及出色的失调和增益精度，并且在不同时间和温度条件下都具有稳定性。这种性能通过紧凑、可自动插入的扩展型SO-8（SSO-8）封装实现，该封装符合全球监管安全标准。

AMC1311QDWVRQ1

品牌

TI(德州仪器)

封装

SOIC-8-300mil

类目

隔离式放大器

编号

C528633

带宽(-3db)

220kHz

增益

1

输入失调电压(Vos)

9.9mV

输入偏置电流(Ib)

3.5nA

描述AMC1311-Q1 汽车类 2V 输入、精密电压检测增强型隔离式放大器

ACPL-782T-500E

品牌

Broadcom(博通)

封装

SOP-8-2.54mm

类目

隔离式放大器

编号

C42060

差分输入电压

±200mV

带宽(-3db)

100kHz

增益

7.84~8.16

输入失调电压(Vos)

300uV

描述ACPL - 782T隔离放大器专为电子电机驱动器中的电压和电流检测以及电池系统监控而设计。在典型应用中，电机电流流经外部电阻，ACPL - 782T检测由此产生的模拟电压降。在ACPL - 782T光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，数百伏的共模电压在几十纳秒内摆动是常见的，因此ACPL - 782T设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。ACPL - 782T隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监控电机电流和直流母线电压所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平稳的控制（更少的“转矩脉动”）。该产品还可用于在类似恶劣噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。ACPL - 782T采用了Σ - Δ模数转换器技术、斩波稳定放大器和全差分电路拓扑。这些特性共同实现了无与伦比的隔离模式噪声抑制，以及出色的失调和增益精度，并且在不同时间和温度条件下保持稳定。这种性能通过紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项 - 300E）。安华高R²耦合器隔离产品为关键的汽车和高温工业应用提供了所需的加强绝缘和可靠性。

CA-IS1300G25G

品牌

Chipanalog(川土微)

封装

SOIC-8-WB

类目

隔离式放大器

编号

C5138046

差分输入电压

±250mV

带宽(-3db)

310kHz

增益

8.2

增益带宽积(GBP)

2.48MHz

描述隔离放大器

ISO124U

品牌

TI(德州仪器)

封装

SOIC-28-300mil

类目

隔离式放大器

编号

C962966

描述ISO124 ±10V 输入、精密电压检测低成本隔离式放大器

NSI1200-DSWVR

品牌

NOVOSENSE(纳芯微)

封装

SOW-8

类目

隔离式放大器

编号

C3029747

差分输入电压

±250mV

带宽(-3db)

100kHz

增益

8

输入失调电压(Vos)

10uV

描述NSI1200 是一款高性能隔离放大器，其输出与输入相互隔离，采用了纳芯微电容隔离技术。该器件的线性差分输入信号范围为±250mV（满量程±320mV）。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测

AMC1300BDWVR

品牌

TI(德州仪器)

封装

SOIC-8-300mil

类目

隔离式放大器

编号

C5214214

差分输入电压

±250mV

带宽(-3db)

310kHz

增益

8.2

输入失调电压(Vos)

200uV

描述AMC1300 ±250mV 输入、精密电流检测增强型隔离式放大器

ISO122U

品牌

TI(德州仪器)

封装

SOIC-28-300mil

类目

隔离式放大器

编号

C1346218

带宽(-3db)

50kHz

增益

1

输入失调电压(Vos)

50mV

输出类型

非差分

描述ISO122 ±10V 输入、电压检测隔离式放大器
