以太网供电(PoE)控制器

TPS23861PWR

品牌

TI(德州仪器)

封装

TSSOP-28

类目

以太网供电(PoE)控制器

编号

C93245

类型

供电设备(PSE)

支持PoE标准

IEEE 802.3 at(PoE+)

最大功率

25.5W

通道数

4

描述TPS23861 具有自主模式的 2 线对、2 类、4 通道 PoE PSE

SI3404-A-GMR

品牌

SKYWORKS/SILICON LABS(芯科)

封装

QFN-20-EP(4x4)

类目

以太网供电(PoE)控制器

编号

C461934

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)

芯片工作电压

5.2V

特性

过流保护

描述Si3404集成了以太网供电(PoE)受电设备(PD)应用所需的电源管理和控制功能。这些设备将通过10/100/1000BASE-T以太网连接提供的高电压转换为稳压的低电压输出。该设备的优化架构最大限度地减小了解决方案的尺寸和外部BOM成本，并允许使用低成本的外部组件，同时保持高性能。Si3404集成了一种瞬态浪涌抑制器。开关功率FET及其相关功能也已集成。集成的电流模式控制开关调节器支持隔离或非隔离反激式和降压转换器拓扑。可以通过简单的外部电阻值来调整调节器的开关频率，以帮助避免不必要的谐波，从而更好地控制电磁干扰。该设备完全支持IEEE 802.3at规范中的Type 1单事件分类。标准的外部电阻提供了检测功能和分类模式编程所需的正确IEEE 802.3签名，内部启动电路确保了热插拔开关和电压调节器的良好控制软启动初始操作。Si3404采用低剖面20引脚4x4 mm QFN封装。

TPS23754PWPR

品牌

TI(德州仪器)

封装

HTSSOP-20-EP

类目

以太网供电(PoE)控制器

编号

C181651

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)

最大功率

30W

芯片工作电压

5.1V

描述TPS23754 符合 IEEE 802.3at 标准的高效 PoE 接口和直流/直流控制器

TPS23882RTQR

品牌

TI(德州仪器)

封装

VQFN-56(8x8)

类目

以太网供电(PoE)控制器

编号

C3189826

类型

供电设备(PSE)

支持PoE标准

IEEE 802.3 bt(PoE++)

最大功率

30W

通道数

8

描述TPS23882 具有 SRAM 和 200mΩ RSENSE 的 3 类、2 线对、8 通道 PoE PSE 控制器

SD4923ETR

品牌

SILAN(士兰微)

封装

ESOP-8-225mil-1.27mm

类目

以太网供电(PoE)控制器

编号

C42441048

WS3203

品牌

NJGW(南京国微)

封装

TSSOP-14

类目

以太网供电(PoE)控制器

编号

C5143001

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

最大功率

13W

通道数

1

描述WS3203是一款以太网供电（PoE）受电设备（PD）接口与电流模式DC/DC控制器组合在一起的器件。此PoE接口支持IEEE802.3af标准（作为13W、1类PD）。IEEE802.3af 1类器件的要求是IEEE-802.3-2008(最初为IEEE802.3af)的超集。

MP3924GU-Z

品牌

MPS(芯源)

封装

QFN-32(5x5)

类目

以太网供电(PoE)控制器

编号

C3189226

类型

供电设备(PSE)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

通道数

4

芯片工作电压

3.3V

描述MP3924 是一款用于符合 IEEE 802.3af/at 标准的以太网供电 (PoE) 应用的四端口电源设备 (PSE) 功率控制器。该器件具备 IEEE 802.3af/at 的所有功能，包括检测、单事件和双事件分类、限流以及断开负载检测。所有这些功能都可通过 I²C 配置为自动运行模式或软件编程模式。MP3924 具有一个 9 位模数转换器 (ADC) 用于监控电流和电压、一个用于隔离控制器通信的特殊 I²C 接口、可调电流限制以及可配置的系统功能。这些特性为 PoE 应用提供了灵活性。MP3924 采用 QFN - 32 (5mmx5mm) 封装。

TPS23756PWP

品牌

TI(德州仪器)

封装

HTSSOP-20

类目

以太网供电(PoE)控制器

编号

C2863581

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)

最大功率

30W

通道数

1

描述TPS23756 具有反激式/正激式直流/直流控制器和 12V 至 57V 适配器支持的 4 级 PoE PD

DPA423GN-TL

品牌

Power Integrations(帕沃英蒂格盛)

封装

SMD-8P

类目

以太网供电(PoE)控制器

编号

C91954

TPS2375DR

品牌

TI(德州仪器)

封装

SOIC-8

类目

以太网供电(PoE)控制器

编号

C2867397

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

最大功率

12.95W

通道数

1

描述TPS2375 具有闩锁保护的 3 级 PoE PD

MP8030GQJ-Z

品牌

MPS(芯源)

封装

QFN-32(5x6)

类目

以太网供电(PoE)控制器

编号

C5943066

TMI7302A

品牌

TMI(拓尔微)

封装

SOP-8

类目

以太网供电(PoE)控制器

编号

C29779859

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

最大功率

15W

晶体管耐压

100V

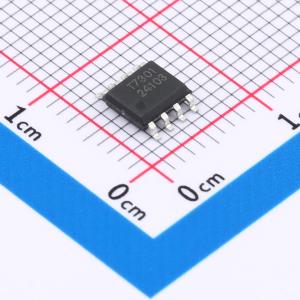

TMI7301

品牌

TMI(拓尔微)

封装

SOP-8

类目

以太网供电(PoE)控制器

编号

C29779858

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

最大功率

15W

芯片工作电压

0V~57V

MAX5980GTJ+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-32-EP(5x5)

类目

以太网供电(PoE)控制器

编号

C118344

类型

供电设备(PSE)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

最大功率

70W

通道数

4

描述四通道、IEEE 802.3at/af PSE控制器，用于以太网供电、功耗最低的系统电源管理方案，支持大功率应用，优于IEEE 802.3af/at标准要求

TPS2376DDAR-H

品牌

TI(德州仪器)

封装

SO-8

类目

以太网供电(PoE)控制器

编号

C544899

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

最大功率

26W

通道数

1

描述TPS2376-H 符合 IEEE 802.3af 标准且支持 600mA 电流的 PD 控制器

TPS23750PWPR

品牌

TI(德州仪器)

封装

TSSOP-20-EP

类目

以太网供电(PoE)控制器

编号

C60267

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 af(PoE)

芯片工作电压

48V

晶体管耐压

100V

描述TPS23750 具有反激式直流/直流控制器的 3 级 PoE PD

TPS23755RJJR

品牌

TI(德州仪器)

封装

VSON-24-EP(4x6)

类目

以太网供电(PoE)控制器

编号

C469846

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)

最大功率

13W

晶体管耐压

150V

描述TPS23755 具有非光电反激式直流/直流控制器的 IEEE802.3at PoE PD

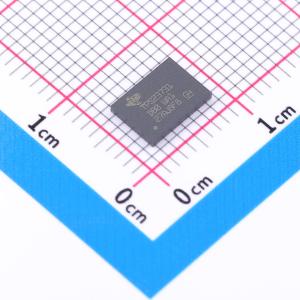

TPS23731RMTR

品牌

TI(德州仪器)

封装

VQFN-45(7x5)

类目

以太网供电(PoE)控制器

编号

C3189532

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 bt(PoE++)

最大功率

30W

通道数

4

描述TPS23731 具有非光电反激式直流/直流控制器的 IEEE 802.3bt 3 类 1-4 级 PoE PD

MP8009GV-Z

品牌

MPS(芯源)

封装

QFN-28(4x5)

类目

以太网供电(PoE)控制器

编号

C3189022

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

最大功率

25.5W

通道数

1

描述MP8009是一款集成式IEEE 802.3af/at以太网供电（PoE）兼容受电设备（PD）电源转换器。它包含一个PD接口和一个高效反激/正激控制器。PD接口具备IEEE 802.3af/at的所有功能，包括检测、单事件和双事件分类、120mA浪涌电流限制、840mA工作电流限制，以及一个100V热插拔MOSFET。反激/正激控制器专为实现高性价比而设计。对于反激应用，它是一种采用原边调节（PSR）的节省空间的隔离式解决方案；对于有源钳位正激应用，它采用高效副边调节（SSR）。它也可用于副边调节反激拓扑。MP8009只需极少的外部元件，就能为PoE PD应用提供前端解决方案。它具备过载保护（OLP）的打嗝保护、短路保护（SCP）、过压保护（OVP）和热关断功能。该器件采用QFN - 28（4mmx5mm）封装。

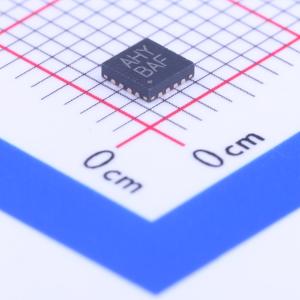

MAX5974AETE+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-16-EP(3x3)

类目

以太网供电(PoE)控制器

编号

C118343

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

工作温度

-40℃~+85℃

描述有源钳位、扩频、电流模式PWM控制器、有源钳位、扩频、电流模式PWM控制器，100kHz至600kHz可调频率范围

MAX5971AETI+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

QFN-28-EP(5x5)

类目

以太网供电(PoE)控制器

编号

C516782

类型

供电设备(PSE)

最大功率

40W

通道数

1

工作温度

-40℃~+85℃

描述单端口、40W、IEEE 802.3af/at PSE控制器，内置MOSFET、40W、单端口、IEEE 802.3af/at兼容PSE控制器，集成0.5Ω功率MOSFET和检流电阻

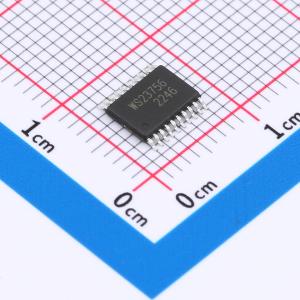

WS23756

品牌

NJGW(南京国微)

封装

HTSSOP-20

类目

以太网供电(PoE)控制器

编号

C27974658

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)

最大功率

25.5W

芯片工作电压

5.1V

描述WS23756是一款以太网供电（PoE）受电设备（PD）接口与电流模式DC至DC控制器组合在一起的器件。此PoE接口支持IEEE802.3at标准。

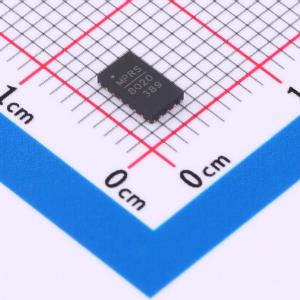

MP8020GQV-Z

品牌

MPS(芯源)

封装

QFN-18(3x5)

类目

以太网供电(PoE)控制器

编号

C5676305

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)；IEEE 802.3 bt(PoE++)

最大功率

71.3W

通道数

1

描述MP8020 是一款符合 IEEE 802.3af/at/bt 标准的以太网供电 (PoE) 受电设备 (PD)。该器件支持 IEEE 802.3af/at/bt 的所有功能，包括检测、5 事件分类、输入电流 (IIN) 控制以及内部 100V 热插拔 MOSFET。MP8020 在启动期间提供可配置的浪涌电流限制，并在内部 MOSFET 完全导通时提供工作电流限制。GATE1 驱动器支持在高功率设计中使用外部低导通电阻 (RDS(ON)) MOSFET。高功率正常 (PG) 信号可用于驱动下游 DC/DC 转换器。MP8020 还能在轻负载下提供自动维持电源特征功能。辅助电源输入检测器 (AUX) 和 GATE2 驱动器可实现从供电设备 (PSE) 到辅助壁式适配器的平滑电源切换，且功率损耗低。MP8020 还具备内置检测电阻、热保护以及宽输入欠压锁定 (UVLO) 迟滞功能。MP8020 采用 QFN - 18 (3mmx5mm) 封装。

LT4275AIDD#PBF

品牌

ADI(亚德诺)

封装

DFN-10(3x3)

类目

以太网供电(PoE)控制器

编号

C580180

类型

受电设备(PD)

支持PoE标准

IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)

最大功率

90W

通道数

1

描述LT4275 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。LT4275A 采用了一种专有的 LTPoE++ 分级方案，可在 PDRJ45 连接器上提供 38.7W、52.7W、70W 或 90W 的功率。LT4275A 完全符合 IEEE 802.3 标准。LT4275B 则是一款符合 IEEE 802.3at Type 2 (PoE+) 标准的 PD 控制器，可提供高达 25.5W 的功率。LT4275C 是一款符合 IEEE 802.3af Type 1 (PoE) 标准的 PD 控制器，最高可提供 13W 的功率。LT4275 的内部充电泵提供了一种 N 沟道 MOSFET 解决方案，免除了一个较大且更加昂贵的 P 沟道 MOSFET。同时，一个低 RDS(ON) MOSFET 还最大限度地增加了输送功率和效率、降低了功率耗散和热耗散，并简化了热设计。启动浪涌电流可利用一个外部电容器进行调节。另外，LT4275 还包含了一个电源良好输出、内置特征电阻、欠压闭锁和热保护功能电路。LT4275A/LT4275B 驱动单个光耦合器以指示所连接之供电设备 (PSE) 的功率级别。提供了针对非标准低电压操作的引脚可选支持。辅助电源优先功能由 AUX 引脚给予支持。LT4275A 可利用外部组件的变更进行配置以支持所有可能的 LTPoE+、802.3at 和 802.3af 功率级别。
