无线充放电芯片

BQ51020YFPR

品牌

TI(德州仪器)

封装

DSBGA-42

类目

无线充放电芯片

编号

C882725

类型

接收端

协议

Qi v1.1

输出电流

1A

工作电压

4V~10V

描述BQ51020 5W (WPC) 单芯片无线电源接收器

STWLC68JRH

品牌

ST(意法半导体)

封装

WLCSP-72(3.3x3.7)

类目

无线充放电芯片

编号

C1857516

类型

接收端

协议

Qi v1.2

输出电压

5V

工作电压

4.5V~16V

描述用于20W应用的Qi电感式双模无线功率收发器

STWBC86JR

品牌

ST(意法半导体)

封装

WLCSP-72(3.3x3.7)

类目

无线充放电芯片

编号

C5267847

描述符合Qi标准的感应式无线电源发射器，支持最高5W应用

BQ51003YFPT

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2650142

类型

接收端

协议

Qi v1.2

输出功率

2.5W

输出电压

5V

描述BQ51003 BQ51003 无线电源接收器

IP6809

品牌

INJOINIC(英集芯)

封装

VFQFN-40-EP(6x6)

类目

无线充放电芯片

编号

C2927864

类型

发送端

协议

Qi v1.2

输出功率

15W

工作电压

4.5V~22V

RT3181CGQW

品牌

RICHTEK(立锜)

封装

WQFN-48(6x6)

类目

无线充放电芯片

编号

C5896696

类型

发送端

输出功率

15W

工作电压

5V~19V

工作温度

-40℃~+85℃@(Ta)

BQ51050BYFPR

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2155993

类型

接收端(带充电管理)

协议

Qi v1.2

输出电压

4.2V

输出电流

1.5A

描述BQ51050B 符合 Qi (WPC) 标准的高度集成次级侧直接锂离子电池充电器

BQ51051BRHLR

品牌

TI(德州仪器)

封装

VQFN-20(3.5x4.5)

类目

无线充放电芯片

编号

C2876732

类型

接收端

工作电压

4V~10V

工作温度

0℃~+125℃

描述BQ51051B 符合 Qi (WPC) 标准的集成式无线电源锂离子电池充电器接收器

BQ51052BYFPR

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2155980

类型

接收端(带充电管理)

协议

Qi v1.2

输出功率

5W

输出电压

4.4V

描述BQ51052B 符合 Qi (WPC) 标准的 BQ51052B 集成无线电源锂离子电池充电器接收器

BQ51010BYFPR

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2156469

类型

接收端

输出功率

5W

工作电压

4V~10V

工作温度

0℃~+125℃

描述BQ51010B 符合 Qi (WPC V1.1) 标准的高度集成式无线接收器电源

BQ51013BYFPR

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2155970

类型

接收端

协议

Qi v1.2

输出功率

5W

输出电压

5V

描述BQ51013B 符合 WPC 1.1 标准的完全集成式无线电源接收器 IC

LTC4120IUD-4.2#PBF

品牌

ADI(亚德诺)

封装

QFN-16(3x3)

类目

无线充放电芯片

编号

C687333

输出电压

4.2V

输出电流

400mA

工作电压

12.5V~40V

工作温度

-40℃~+125℃

描述LTC4120是一款恒定电流/恒定电压无线接收器和电池充电器。一个外部编程电阻器负责设定高达400mA的充电电流。LTC4120-4.2适合给锂离子／锂聚合物电池充电，而LTC4120的可编程浮动电压能够适应多种电池化学组成。LTC4120采用一种动态协调控制(DHC)方法，其可跨一个空气隙实现高效率的非接触式充电。 LTC4120通过DHC引脚调节其输入电压。这种方法可调制一个接收器振荡电路的谐振频率以自动调节接收功率和发送功率，从而提供一款适合对电池供电型设备进行无线充电的高效解决方案。 利用LTC4120进行无线充电提供了一种在严酷环境中为设备供电的方法，并且无需使用昂贵且易发生故障的连接器。这使得采用LTC4120的产品可以在内置于密封外壳里、安放在移动或旋转设备中、或者在重视清洁或卫生条件的场合中使用时进行充电。 这款全功能电池充电器包括准确的RUN引脚门限、低电压电池预处理和失效电池故障检测、定时器计时终止、自动再充电和NTC适宜温度充电等特性。FAULT引脚负责提供失效电池或温度故障的指示。 一旦充电被终止，LTC4120将通过CHRG引脚发出“充电结束”的指示信号，并进入一种低电流睡眠模式。如果电池电压下降了2.2%，则一种自动重启功能将起动一个新的充电周期。

BQ51013AYFPR

品牌

TI(德州仪器)

封装

DSBGA-28

类目

无线充放电芯片

编号

C2156137

类型

接收端

输出功率

5W

输出电压

5V

输出电流

1.5A

描述BQ51013A 符合 Qi（无线电源联盟）标准的集成式无线电源接收器解决方案

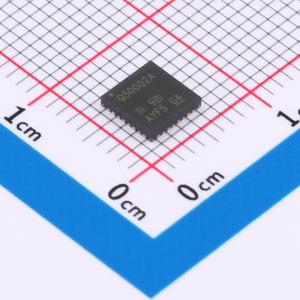

BQ50002ARHBR

品牌

TI(德州仪器)

封装

VQFN-32(5x5)

类目

无线充放电芯片

编号

C3189303

类型

发送端

协议

Qi v1.2

输出功率

5W

工作电压

4.5V~5.5V

描述BQ50002A 适用于 WPC V 1.2 A11 变送器的低成本 5V 无线功率变送器 AFE

STWLC38JRM

品牌

ST(意法半导体)

封装

WLCSP-40(2.126x3.327)

类目

无线充放电芯片

编号

C5267845

描述符合Qi标准的感应式无线电源接收器，支持最高15W应用

BQ500511RHAT

品牌

TI(德州仪器)

封装

VQFN-40(6x6)

类目

无线充放电芯片

编号

C3189479

类型

发送端

协议

Qi v1.2

输出功率

5W

工作电压

2V~3.6V

描述BQ500511 无线电源发送器控制器

MWCT1012VLF

品牌

NXP(恩智浦)

封装

LQFP-48(7x7)

类目

无线充放电芯片

编号

C1575218

类型

发送端

工作电压

5V~24V

工作温度

-40℃~+105℃@(Ta)

P9221-RAHGI8

品牌

RENESAS(瑞萨)/IDT

封装

WLCSP-52(2.6x3.9)

类目

无线充放电芯片

编号

C2156151

类型

接收端

输出功率

15W

工作电压

1.62V~1.98V；4.5V~5.5V

工作温度

0℃~+85℃

IP6831

品牌

INJOINIC(英集芯)

封装

QFN-16-EP(3x3)

类目

无线充放电芯片

编号

C42411074

类型

接收端

输出电压

5V~5.1V

输出电流

400mA

工作温度

0℃~+85℃

描述IP6831是一款高集成度、高效率，符合WPC Qi标准的无线充电接收芯片。芯片内部集成高效同步整流电路、功率输出电路，反向保护电路，极低的热损耗，好的应用体验。内部集成的动态整流电压控制，有效提升了芯片的瞬态响应及系统效率。

P9225-RAHGI8

品牌

RENESAS(瑞萨)/IDT

封装

WLCSP-52(2.6x3.9)

类目

无线充放电芯片

编号

C2156154

协议

Qi v1.2

输出电压

5V

输出电流

1.25A

工作电压

1.62V~1.98V；4.5V~5.5V

描述P9225-R是一款高效无线电源接收器（Rx），能够在WPC和PMA协议下运行。该接收器采用磁感应充电技术，将来自谐振回路的交流电源信号转换为4.5V至5.5V的稳压直流输出电压。集成的低RDSON同步整流器和超低压差线性（LDO）稳压器提供了高效率，使该产品非常适合电池供电的应用。P9225-R包含业界领先的32位ARM Cortex - M0微处理器，具有高度的可编程性。P9225-R还具有可编程电流限制和专利过压保护功能，无需接收器通常使用的额外电容器，从而最大限度地减少了外部元件数量和成本。与P9038-R发射器（TX）一起，P9225-R是适用于高达5W功率应用的完整无线电源系统解决方案。P9225-R采用52-WLCSP封装，额定环境工作温度范围为0℃至85℃。

IP6825_NF

品牌

INJOINIC(英集芯)

封装

QFN-16-EP(3x3)

类目

无线充放电芯片

编号

C42411078

输出功率

5W

描述IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a线圈，支持5W充电。IP6825通过Analog Ping检测无线充接收器，通过Digital Ping建立与无线充接收端之间的通信，通信成功之后，则开始功率传输。IP6825解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6825终止电力传输。IP6825片内集成全桥驱动电路和功率MOS，集成电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

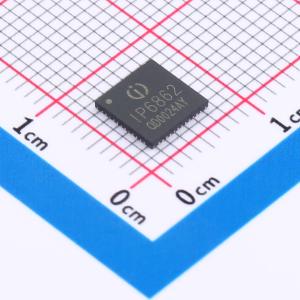

IP6862-NF

品牌

INJOINIC(英集芯)

封装

QFN-48-EP(6x6)

类目

无线充放电芯片

编号

C42411077

类型

发送端

输出功率

30W

工作电压

4V~21.5V

描述IP6862是一款支持一芯多充的无线充电发射端控制SOC芯片，内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源，可以定制各类Qi协议无线充电方案并通过认证测试。IP6862集成多种充电头快充协议，支持高压无线快充。

WLC1115-68LQXQ

品牌

Infineon(英飞凌)

封装

QFN-68-EP(8x8)

类目

无线充放电芯片

编号

C6778016

类型

发送端

输出功率

15W

工作电压

4.5V~24V

工作温度

-40℃~+105℃

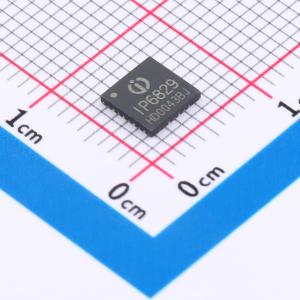

IP6829_MAG_L05_WFNRG

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

无线充放电芯片

编号

C42411075

类型

发送端

输出功率

15W

工作电压

4.5V~9V

描述IP6829是一款无线充电发射端控制SOC芯片，兼容WPC Qi v1.3最新标准，支持A11、A11a。方案集成度高，可显著降低方案尺寸和BOM成本。
