数码管驱动

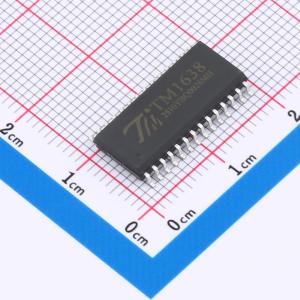

TM1638

品牌

TM(天微)

封装

SOIC-28-300mil

类目

数码管驱动

编号

C19187

配置

10段x8位

工作电压

4.5V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

描述新版本：TA2009B 带上下拉功能、键盘扫描接口（8×3bit）的LED驱动芯片

TM1628A

品牌

TM(天微)

封装

SOIC-28-300mil

类目

数码管驱动

编号

C2943005

配置

10段x7位；11段x6位；12段x5位；13段x4位

工作电压

3V~6V

时钟频率(fc)

1MHz

位驱动电流

80mA

描述TM1628A是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。

TM1652

品牌

TM(天微)

封装

SOIC-16

类目

数码管驱动

编号

C52186

配置

7段x6位；8段x5位

工作电压

5V~6V

时钟频率(fc)

2.5MHz

其他特性

共阴极；辉光可调

描述支持两种显示模式（7段×6位,8段×5位）的LED驱动IC

GN1640T

品牌

GN(旌芯半导体)

封装

SSOP-28-150mil

类目

数码管驱动

编号

C2758330

描述一款2线串口共阴极 8 段16 位的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、LED 驱动等电路。本产品性能优良，质量可靠

TM1620

品牌

TM(天微)

封装

SOIC-20-300mil

类目

数码管驱动

编号

C19579

配置

8段x6位；10段x4位；9段x5位

其他特性

共阴极；辉光可调

工作温度

-40℃~+80℃

耗散功率(Pd)

400mW

描述显示模式（8段×6位~10段x4位）的LED 驱动IC

TM1637(TA2007)

品牌

TM(天微)

封装

SOP-20

类目

数码管驱动

编号

C5337160

配置

8段x6位

接口类型

I2C

工作电压

4.5V~5.5V

时钟频率(fc)

500kHz

描述TM1637是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。

CH455G

品牌

WCH(南京沁恒)

封装

SOP-16

类目

数码管驱动

编号

C89818

配置

7段x4位；8段x4位

接口类型

I2C

工作电压

2.7V~5V

时钟频率(fc)

4MHz

描述通过IIC总线，动态驱动4只数码管显示和28键键盘扫描控制芯片。带按键中断

HX7219CDWRG

品牌

HGC(深圳汉芯)

封装

SOIC-24

类目

数码管驱动

编号

C5145464

配置

8段x8位

工作电压

4V~5.5V

时钟频率(fc)

10MHz

位驱动电流

320mA

描述HX7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8x8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

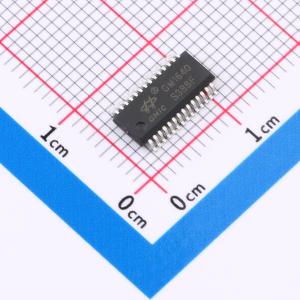

GM1640SS

品牌

GMIC(绿微)

封装

SSOP-28

类目

数码管驱动

编号

C49329024

配置

8段x16位

工作电压

2.8V~5.5V

时钟频率(fc)

1MHz

工作温度

-40℃~+85℃

描述GM1640 是一种 LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、 LED 高压驱动等电路。

GN1637

品牌

GN(旌芯半导体)

封装

SOP-20-300mil

类目

数码管驱动

编号

C265472

配置

8段x6位

工作电压

3V~5.5V

时钟频率(fc)

500kHz

位驱动电流

20mA

描述GN1637是一块LED（发光二极管）驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED高压驱动等电路。本产品主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。

IS31FL3236A-QFLS2-TR

品牌

ISSI(美国芯成)

封装

QFN-44-EP(5x5)

类目

数码管驱动

编号

C246443

接口类型

I2C

工作电压

2.7V~5.5V

时钟频率(fc)

400kHz

静态电流

9mA

描述此芯片可支持12颗RGB灯或36颗单色LED，已在百度DUER OS、京东叮咚MINI智能音箱及其他人工智能设备上使用；

MAX7219M/TR

品牌

HGSEMI(华冠)

封装

SOP-24-300mil

类目

数码管驱动

编号

C6705351

配置

8段x8位

接口类型

SPI

工作电压

4V~5.5V

时钟频率(fc)

10MHz

描述MAX7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

TM1620(TA1323C)

品牌

TM(天微)

封装

SOP-20

类目

数码管驱动

编号

C5337228

TM1637

品牌

TM(天微)

封装

SOP-20-300mil

类目

数码管驱动

编号

C2962580

配置

8段x6位

接口类型

I2C

工作电压

4.5V~5.5V

时钟频率(fc)

500kHz

描述TM1637 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。

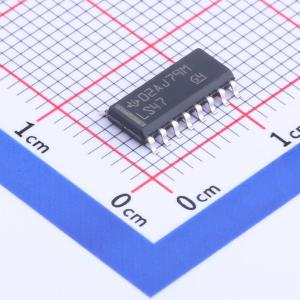

SN74LS47DR

品牌

TI(德州仪器)

封装

SOIC-16

类目

数码管驱动

编号

C2653711

工作电压

4.75V~5.25V

段驱动电流

24mA

其他特性

共阳极；辉光可调

工作温度

0℃~+70℃

描述SN74LS47 BCD 到 7 段解码器/驱动器

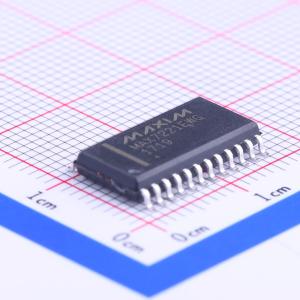

MAX7219EWG+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

SOIC-24-300mil

类目

数码管驱动

编号

C52476

配置

7段,DP

接口类型

4线串行接口

工作电压

4V~5.5V

时钟频率(fc)

10MHz

描述串行接口、8位、LED显示驱动器

TM1629A

品牌

TM(天微)

封装

SOP-32-300mil

类目

数码管驱动

编号

C19760

配置

16段x8位

工作电压

4.5V~5.5V

位驱动电流

80mA

段驱动电流

20mA

描述显示模式（16 段×8 位）， LED 驱动控制专用电路

CD4543BLQ/TR

品牌

HGSEMI(华冠)

封装

QFN-16-EP(3x3)

类目

数码管驱动

编号

C42463855

配置

7段x1位

工作电压

3V~15V

其他特性

共阳极；共阴极

工作温度

-40℃~+85℃

描述CD4543B BCD-to-7-Segment Latch/Decoder/Driver for Liquid Crystals

GN1628

品牌

GN(旌芯半导体)

封装

SOP-28-300mil

类目

数码管驱动

编号

C265469

配置

10段x7位；13段x4位

工作电压

3V~5.5V

时钟频率(fc)

1MHz

静态电流

130uA

描述GN1628是一款3线串口共阴极10段7位或13段4位带10x2位键盘扫描的LED驱动控制电路，三线串行通讯接口，RC振荡器，具有八级辉度可调，广泛适用于各种LED面板场合。

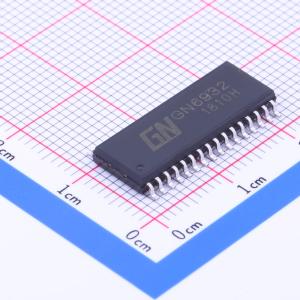

GN6932

品牌

GN(旌芯半导体)

封装

SOP-32-300mil

类目

数码管驱动

编号

C265476

工作电压

3V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

段驱动电流

20mA

描述GN6932是一种LED(发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品性能优良，质量可靠。主要应用于多段位显示屏驱动。

GN1650

品牌

GN(旌芯半导体)

封装

SOP-16

类目

数码管驱动

编号

C427456

配置

8段x4位

接口类型

I2C

工作电压

3V~5.5V

静态电流

300uA

描述GN1650是2线串口共阴极8段4位 7x4位键盘扫描并带部分组合按键功能LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于24小时长期连续工作的应用场合。

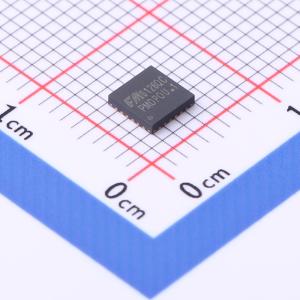

FM6126QC

品牌

FM(富满)

封装

TQFN-24-EP(4x4)

类目

数码管驱动

编号

C2844290

配置

led显示屏

工作电压

3.3V~5.5V

时钟频率(fc)

30MHz

工作温度

-40℃~+85℃

描述FM6126QC是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力，采用16路恒流灌电流输出。采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。

GN1651

品牌

GN(旌芯半导体)

封装

SOP-16

类目

数码管驱动

编号

C427455

配置

7段x4位

工作电压

3V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

描述2线串口共阳极7段4位LED驱动控制/7*1位键盘扫描专用电路

HTM1668-SSOP24

品牌

TDSEMIC(拓电半导体)

封装

SSOP-24

类目

数码管驱动

编号

C47088806

配置

10段x7位；13段x4位

工作电压

3V~5.5V

时钟频率(fc)

1MHz

位驱动电流

80mA

描述3 线串口共阴极10段7位或13段4位10*2位键盘扫描的LED驱动控制专用电路，它内置三线串行通讯接口，RC振荡器，具有八级辉度可调，广泛适用于各种LED面板场合
