射频功率放大器

HMC659LC5

品牌

ADI(亚德诺)

封装

QFN-32-EP(5x5)

类目

射频功率放大器

编号

C605899

频率

0Hz~15GHz

增益

19dB

噪声系数

2.5dB

工作电压

8V

描述功率放大器，采用SMT封装，DC-15GHz

GCM3527

品牌

GPowerTek(普能)

封装

LGA-16(7x7)

类目

射频功率放大器

编号

C41410355

频率

3.3GHz~3.6GHz

增益

31dB

描述GCM3527是一款用于室内蜂窝基站的三级HBT小小区功率放大器。它工作在3300~3600 MHz (B42, n78)，可提供27dBm的5G输出功率，ACPR低于-47dBc，功率增益高于30dB。

HMC608LC4

品牌

ADI(亚德诺)

封装

QFN-24-EP(4x4)

类目

射频功率放大器

编号

C605760

频率

9.5GHz~11.5GHz

增益

29.5dB

噪声系数

6dB

工作电压

5V

描述中等功率放大器，采用SMT封装，9.5-11.5GHz

MMZ25332BT1

品牌

NXP(恩智浦)

封装

-

类目

射频功率放大器

编号

C87784

描述原FREESCALE(飞思卡尔) ICAMPHBTINGAP12QFN

GWQ5929A

品牌

GPowerTek(普能)

封装

QFN-20-EP(4x4)

类目

射频功率放大器

编号

C41410383

频率

4.9GHz~5.925GHz

增益

31dB

描述GWQ5929A是一款两阶段HBT线性功率放大器，适用于商业无人机应用。它在4900~5925 MHz范围内工作，可提供29 dBm MCS0输出功率，以及24 dBm EVM 3.5%的MCS9输出功率。

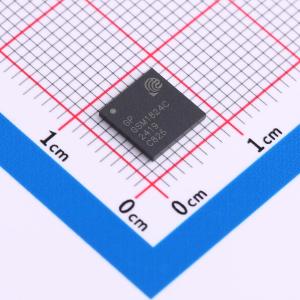

GSM1824

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410350

频率

1.805GHz~1.88GHz

增益

28dB

描述GSM1824 是一款两阶段 HBT 小基站功率放大器，适用于室内蜂窝基站。它在输出功率下具有低于 -48 dBc 的 ACPR 和高于 28 dB 的增益。

GSM2124

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410363

频率

2.11GHz~2.17GHz

增益

29.5dB

描述GSM2124是一款用于室内蜂窝基站的两阶段HBT小型功率放大器，工作在2110到2170MHz频段，输出功率为24dBm，ACPR低于-50dBc，增益高于29dB。

GDQ5828A

品牌

GPowerTek(普能)

封装

QFN-16-EP(5x5)

类目

射频功率放大器

编号

C41410393

频率

5.1GHz~5.9GHz

增益

28dB

描述GDQ5828A 是一款三阶段 HBT 通用功率放大器，工作在 5100~5900 MHz，具有片上 PA 启用控制器和温度补偿电路。

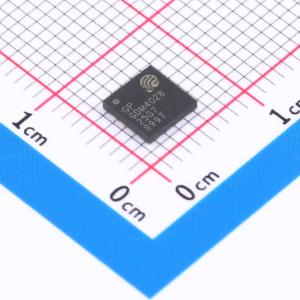

GDM4028

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410367

频率

3.7GHz~4.2GHz

增益

29dB

描述GDM4028是一款三阶段HBT通用功率放大器，工作在3700~4200 MHz (C-band, n77)，具有片上PA使能控制器和温度补偿电路。这款高效率且适合DPD的PA可提供高达28dBm的平均输出功率和36dBm的峰值功率，使用20MHz LTE信号(9.5dB PAR @ 0.01% CCDF)。

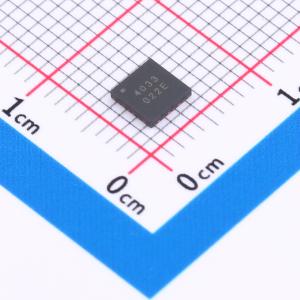

GGQ4033

品牌

GPowerTek(普能)

封装

QFN-24-EP(4x4)

类目

射频功率放大器

编号

C41410395

频率

100MHz~4GHz

增益

15dB

描述GGQ4033 是一款单级 HBT 高功率宽带放大器，适用于室内/室外无线应用，如基站和无线电系统。它在 2140MHz 下可提供 35dBm 峰值输出功率，15dB 的功率增益，并具有出色的线性度。内置温度补偿电路，封装为紧凑且低成本的 4mm x 4mm QFN 封装。

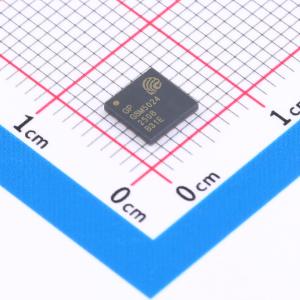

GSM5024

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410381

频率

4.6GHz~5GHz

增益

30dB

描述GSM5024是一款三级HBT小基站功放器，适用于室内蜂窝基站。工作频率为4600-5000 MHz (n79)，可提供23dBm输出功率，100MHz NR低于-45dBc，增益大于30dB。

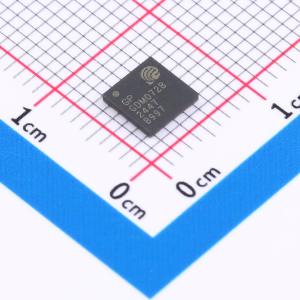

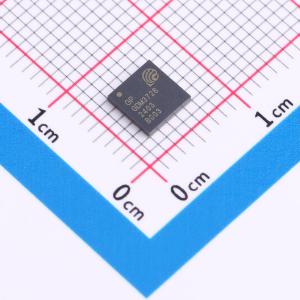

GDM0728

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410371

频率

728MHz~821MHz

增益

30dB

描述GDM0728是一款两阶段HBT通用功率放大器，工作在728~821 MHz（Band n12, n20），具有片上PA使能控制器和温度补偿电路。这款高效率且DPD友好的PA可提供高达28dBm的平均输出功率和36dBm的峰值功率，使用20MHz LTE信号（8.5dB PAR @ 0.01% CCDF）。产品输入和输出均为内部匹配到50欧姆。

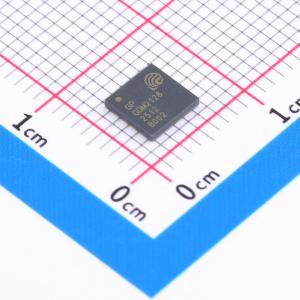

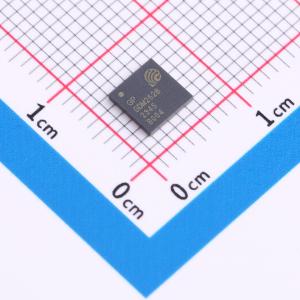

GDM2128

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410365

频率

2.11GHz~2.17GHz

增益

35dB

描述GDM2128 是一款三阶段 HBT 通用功率放大器，工作在 2110~2170MHz（带1）频段，具有片上 PA 启用控制器和温度补偿电路。这款高效率且 DPD 友好的 PA 可提供高达 28dBm 的平均输出功率和 37dBm 的峰值功率，适用于 20MHz LTE 信号（9.5dB PAR @ 0.01% CCDF）。输入和输出均内部匹配到 50 欧姆。

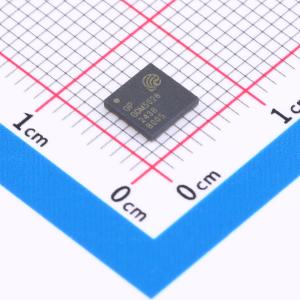

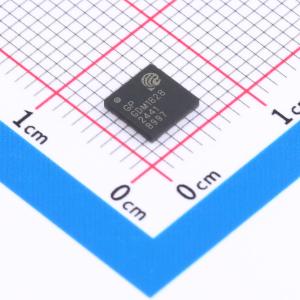

GDM1828

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410368

频率

1.805GHz~1.88GHz

增益

36dB

描述GDM1828是一款三阶段HBT通用功率放大器，工作在1805~1880MHz（带3）频段，具有片上PA使能控制器和温度补偿电路。这款高效率且适合DPD的PA可提供高达28dBm的平均输出功率和37dBm的峰值功率，使用20MHz LTE信号（9.5dB PAR @ 0.01% CCDF）。输入和输出均内部匹配到50欧姆。

PMA3-83MP+

品牌

Mini-Circuits

封装

VQFN-12-EP(3x3)

类目

射频功率放大器

编号

C5445183

频率

400MHz~8GHz

增益

18.9dB

噪声系数

3.1dB

工作电压

5V~8V

描述PMA3-83MP+ 是基于 GaAs PHEMT 的宽带、低噪声 MMIC 放大器，具有独特的低噪声、高 IP3 和高输出功率组合，适用于高动态范围接收器应用。设计工作在单电源 8V，匹配 50Ω，封装为小型 3x3 mm 12 引脚低剖面封装，适合密集电路板布局。

GSQ5110

品牌

GPowerTek(普能)

封装

QFN-16-EP(3x3)

类目

射频功率放大器

编号

C41410390

频率

300MHz~1.4GHz

增益

31dB

描述GSQ5110 是一款两阶段 HBT 高功率放大器，适用于室内外无线应用，如 RFID 或 LoRa 系统。它在 900MHz 频段下可提供 36dBm 的峰值输出功率，具有 31dB 的功率增益和出色的线性度。GSQ5110 内部匹配 50 欧姆输入端口，并集成了温度补偿电路，封装在小巧的 3mm x 3mm QFN 封装中。

GSQ2040

品牌

GPowerTek(普能)

封装

QFN-16-EP(5x5)

类目

射频功率放大器

编号

C41410398

频率

1GHz~2GHz

增益

33dB

描述GSQ2040是一款两阶段HBT高功率放大器，适用于室内外无线应用，如RFID、LoRa、全球定位系统应用。它在L波段从1000MHz到2000MHz工作，可提供40dBm CW输出峰值功率，具有33dB的功率增益和高效率。输入端口内部匹配50欧姆，并集成了温度补偿电路，封装在一个小巧的5x5引脚框架内。

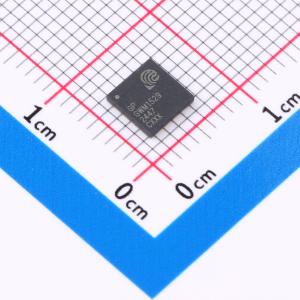

GWM1529

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410378

频率

1.3GHz~1.5GHz

增益

28dB

描述GWM1529 是一款两阶段HBT线性功率放大器，适用于商业无人机应用。它工作在1300~1500MHz，能够提供29dBm MCS0输出功率，24dBm输出功率时EVM为-35dB，20M LTE时ACPR为-50dBc。

GSM0624

品牌

GPowerTek(普能)

封装

LGA-16(5x5)

类目

射频功率放大器

编号

C41410374

频率

617MHz~652MHz

增益

28dB

描述GSM0624 是一款两阶段 HBT 小型蜂窝基站功率放大器，适用于室内蜂窝基站。它在 617 至 652 MHz 频率范围内工作，可提供 24 dBm 的输出功率，ACPR 低于 -50 dBc，增益大于 28 dB。

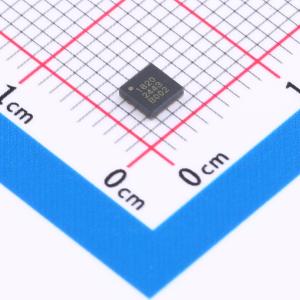

GSM1820

品牌

GPowerTek(普能)

封装

LGA-16(3x3)

类目

射频功率放大器

编号

C41410384

频率

1.71GHz~2.17GHz

增益

32dB

描述GSM1820是一款两阶段HBT小基站功率放大器，适用于室内蜂窝基站。它覆盖从1710MHz到2170MHz的低频段。该功率放大器可提供20dBm 4G LTE线性输出功率，ACPR低于-50dBc。

SC1894A-00C13E

品牌

ADI(亚德诺)/MAXIM(美信)

封装

QFN-64-EP(9x9)

类目

射频功率放大器

编号

C32489377

描述SC1894是Scintera第三代RF PA线性化器（RFPAL），与前几代相比，提供了改进的校正和功能。SC1894是一个全自适应的RFin/RFout预失真线性化解决方案，适用于广泛的放大器、功率水平和通信协议。SC1894利用PA输出和输入信号自适应地生成优化的校正函数，以最小化PA自身产生的失真和损伤。通过使用射频域模拟信号处理，SC1894能够在宽信号带宽下工作，并且功耗非常低。除了线性化之外，SC1894还提供RFIN和RFFB的精确RF功率测量。设计支持功能还包括频谱监测和ACLR报警。这些设计支持功能可以通过SC1894的串行外设接口（SPI）总线访问。

PSA-0012+

品牌

Mini-Circuits

封装

SOT-363-6

类目

射频功率放大器

编号

C5445201

频率

50MHz~6GHz

增益

16dB

噪声系数

2.4dB

工作电压

5V

描述PSA-0012+ 是一款先进的宽带、高动态范围、低噪声、高IP3、高输出功率的单片放大器。使用E-PHEMT技术，使其能够在一个单一的正电源电压下工作。

SKY77764-11

品牌

SKYWORKS

封装

SMD-10P,3x3mm

类目

射频功率放大器

编号

C210264

频率

1.71GHz~1.785GHz

增益

12dB

工作电压

3V~4.5V

工作电流

125mA

描述SKY77764是一款完全匹配的10焊盘表面贴装模块，专为宽带码分多址（WCDMA）应用开发。该小型高效模块覆盖1710-1785 MHz的全带宽，并集成方向耦合器，无需外部耦合器。

SKY77643-61

品牌

SKYWORKS

封装

-

类目

射频功率放大器

编号

C5348938

描述SKY77643-61 是一款多模式多频段 (MMMB) 功率放大器模块 (PAM)，支持 3G/4G 手机，高效运行于 CDMA、WCDMA、TD-SCDMA 和 LTE 模式。模块完全可通过移动行业处理器接口 (MIPI) 编程控制，具有极低的泄漏电流，可最大化手机待机时间。
