隔离式RS-232收发器(带电源)

ADM3251EARWZ

品牌

ADI(亚德诺)

封装

SOIC-20-300mil

类目

隔离式RS-232收发器(带电源)

编号

C579198

描述ADM3251E是一款高速、2.5 kV完全隔离、单通道RS-232/V.28收发器，采用5V单电源供电。由于引脚提供高压ESD保护，因此该器件非常适合在恶劣的电气环境中工作，或频繁插拔RS-232电缆的场合。ADM3251E集成具有isoPower隔离电源的双通道数字隔离器。无需使用单独的隔离DC-DC转换器。芯片级变压器iCoupler技术，能够同时用于隔离逻辑信号和集成式DC-DC转换器。因此该器件可提供完全隔离的解决方案。ADM3251E包含isoPower技术，应用高频率开关元件通过变压器实现转换功率。ADM3251E符合EIA/TIA-232E和ITU-TV.28规范，数据速率最高可达460 kbps。倍压/负压转换器使用四个0.1 μF外部电荷泵电容，这使得该器件可以采用5V单电源供电。ADM3251E提供20引脚、宽体SOIC封装，额定温度范围为 -40°C至 +85°C。

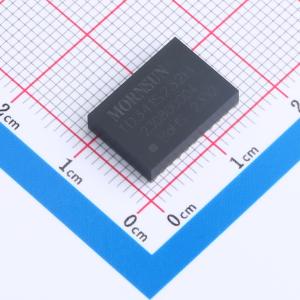

TDH541S232H

品牌

MORNSUN(金升阳)

封装

DFN-20(10x13)

类目

隔离式RS-232收发器(带电源)

编号

C5116474

隔离电压(Vrms)

5000

CMTI(kV/us)

25kV/us

集成电源工作电压

4.5V~5.5V

工作温度

-40℃~+85℃

描述TD(H)541S232H是一款低功耗、高静电防护ESD保护的RS232收发器，且完全符合TIA/EIA-232标准。产品的主要功能将是将TTL电平转换为RS232协议的电平，实现信号隔离。并且产品自带定压隔离电源，可实现3000/5000VDC电气隔离，也可方便地嵌入用户设备，使设备轻松实现RS232协议网络的连接功能。

TD301D232H

品牌

MORNSUN(金升阳)

封装

DIP,20x17mm

类目

隔离式RS-232收发器(带电源)

编号

C89215

TD541S232H

品牌

MORNSUN(金升阳)

封装

DFN-20(10x13)

类目

隔离式RS-232收发器(带电源)

编号

C2943888

LTM2882IY-3#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C5280962

最大数据速率

1MB/S

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

3V~3.6V

描述双通道、隔离型RS232μModule收发器+电源

TD331S232H

品牌

MORNSUN(金升阳)

封装

SMD-12P

类目

隔离式RS-232收发器(带电源)

编号

C2856296

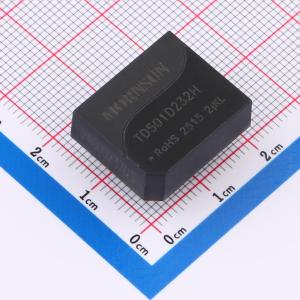

TD501D232H

品牌

MORNSUN(金升阳)

封装

DIP,20x17mm

类目

隔离式RS-232收发器(带电源)

编号

C89216

TD301D232H

品牌

HENIPER(恒浦)

封装

插件-7P,19.5x16.5mm

类目

隔离式RS-232收发器(带电源)

编号

C22439595

描述是一种高速单路隔离型RS-232收发器，适用于双向数据通信，最高波特率可达235kbps。该收发器内部集成隔离型DC/DC变换器，只需单电源供电，就可实现控制器与RS-232收发器之间的电气隔离，最高隔离电压达2500VDC，无需另外配置隔离电源，方便用户应用。由于控制地与总线地之间完全隔离，使其能承受更高的共模电压。内部集成防静电功能的元件，通过IEC61000-4-2空气放电测试，人体模型（HBM）超过±15kV的ESD防护能力。采用双列直插DIP8封装，具有体积小，集成度高的特点。

MAX33251EELC+

品牌

ADI(亚德诺)/MAXIM(美信)

封装

LGA-12(6x6)

类目

隔离式RS-232收发器(带电源)

编号

C7451817

描述MAX33250E和MAX33251E分别是隔离式2发送/2接收和1发送/1接收RS - 232收发器，逻辑UART端与现场端之间的电流隔离为600VRMS（60秒）。隔离屏障可保护逻辑UART端免受现场端的电气瞬态冲击。它还能打破接地环路以及两端之间可能破坏数据收发的接地电位差。MAX33250E和MAX33251E符合EIA/TIA - 232E标准，数据传输速率最高可达1Mbps。这些隔离式RS - 232收发器集成了电荷泵和反相器，无需高正电压和负电压电源。两款器件还集成了电荷泵和反相器电容，有助于进一步减少PCB空间。UART逻辑端的电源引脚VCCA采用+3V至+5.5V的双电压电源供电。VCCB同样工作在+3V至+5.5V，简化了电源要求，并能实现两种电压之间的电平转换。这些器件现场端的发送器和接收器具备±15kV的ESD HBM保护，适用于经常操作RS - 232电缆的应用。两款器件均采用12引脚、6mm x 6mm的LGA封装，工作温度范围为-40℃至+85℃。

LTM2882IV-3#PBF

品牌

ADI(亚德诺)

封装

LGA-32(11.2x15)

类目

隔离式RS-232收发器(带电源)

编号

C5280961

最大数据速率

1MB/S

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

3V~3.6V

描述双通道、隔离型RS232μModule收发器+电源

TD502D232H

品牌

MORNSUN(金升阳)

封装

DIP

类目

隔离式RS-232收发器(带电源)

编号

C7424707

LTM2882CY-3#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C581077

最大数据速率

1MB/S

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

3V~3.6V

描述双通道、隔离型RS232μModule收发器+电源

LTM2882IY-5#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C690343

最大数据速率

1MB/S

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

4.5V~5.5V

描述双通道、隔离型RS232μModule收发器+电源

TD341S232H

品牌

MORNSUN(金升阳)

封装

DFN-20(10x14)

类目

隔离式RS-232收发器(带电源)

编号

C5919292

描述TD341S232H是一款低功耗、具备高静电防护和ESD保护功能的RS232收发器，完全符合TIA/EIA - 232标准。该产品的主要功能是将TTL电平转换为RS232协议电平，以实现信号隔离。此外，该产品配备恒压隔离电源，可实现5000VDC电气隔离，还能轻松嵌入用户设备，使设备轻松实现RS232协议网络的连接功能

LTM2882HY-5#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C690338

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

4.5V~5.5V

集成电源输出电压

4.7V~5.35V

描述双通道、隔离型RS232μModule收发器+电源

LTM2882CV-3#PBF

品牌

ADI(亚德诺)

封装

LGA-32(11.2x15)

类目

隔离式RS-232收发器(带电源)

编号

C690335

描述双通道、隔离型RS232μModule收发器+电源

LTM2882HY-3#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C690337

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

3V~3.6V

集成电源输出电压

4.7V~5.35V

描述双通道、隔离型RS232μModule收发器+电源

LTM2882CY-5#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS-232收发器(带电源)

编号

C690336

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

4.5V~5.5V

集成电源输出电压

4.7V~5.35V

描述双通道、隔离型RS232μModule收发器+电源

LTM2882CV-5#PBF

品牌

ADI(亚德诺)

封装

LGA-32(11.2x15)

类目

隔离式RS-232收发器(带电源)

编号

C7453950

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

4.5V~5.5V

集成电源输出电压

4.7V~5.35V

LTM2882IV-5#PBF

品牌

ADI(亚德诺)

封装

LGA-32(11.2x15)

类目

隔离式RS-232收发器(带电源)

编号

C690340

隔离电压(Vrms)

2500

CMTI(kV/us)

30kV/us

集成电源工作电压

4.5V~5.5V

集成电源输出电压

4.7V~5.35V

描述双通道、隔离型RS232μModule收发器+电源
