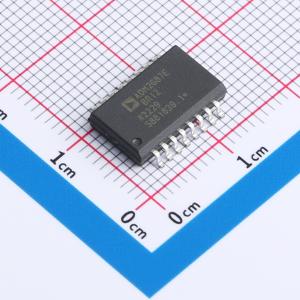

隔离式RS485/422收发器(带电源)

ADM2587EBRWZ-REEL7

品牌

ADI(亚德诺)

封装

SOIC-20-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C12081

通讯模式

全双工；半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V

隔离电压(Vrms)

2500

描述2.5kV信号和电源隔离、±15kVESD保护、全/半双工RS-485收发器(500kbps)

CA-IS3092W

品牌

Chipanalog(川土微)

封装

SOIC-16-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C2890051

最大数据速率

500Kbps

通讯模式

半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V；5V

描述5000V耐压集成隔离电源的隔离RS-485/422，三合一隔离485

CA-IS2092A

品牌

Chipanalog(川土微)

封装

LGA-16(5.2x4.6)

类目

隔离式RS485/422收发器(带电源)

编号

C18185406

最大数据速率

500Kbps

通讯模式

半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V；5V

描述2500V耐压集成隔离电源的LGA超小封装隔离RS485/422，三合一隔离485

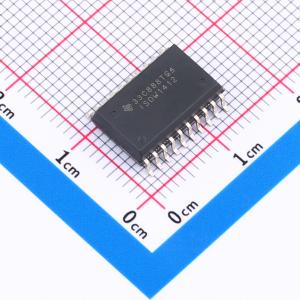

ISOW1412DFMR

品牌

TI(德州仪器)

封装

DFM-20

类目

隔离式RS485/422收发器(带电源)

编号

C5216548

最大数据速率

500Kbps

隔离电压(Vrms)

5000

CMTI(kV/us)

100kV/us

工作温度

-40℃~+125℃

描述ISOW1412 具有集成电源的低辐射、500kbps、增强型隔离式 RS-485/RS-422 收发器

ADM2587EBRWZ

品牌

ADI(亚德诺)

封装

SOIC-20-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C5119494

最大数据速率

500Kbps

通讯模式

全双工；半双工

集成电源工作电压

3.3V

集成电源输出电压

3.3V

描述2.5kV信号和电源隔离、±15kVESD保护、全/半双工RS-485收发器(500kbps)

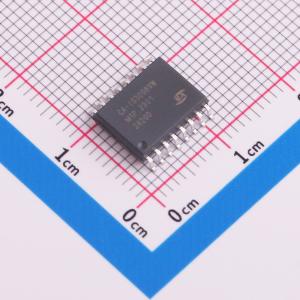

CA-IS2092VW

品牌

Chipanalog(川土微)

封装

SOIC-16-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C7422559

最大数据速率

500Kbps

通讯模式

半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V；5V

描述2500V耐压集成隔离电源的隔离RS-485/422，三合一隔离485

TDA51S485HC

品牌

YLPTEC(易川)

封装

SOIC-16

类目

隔离式RS485/422收发器(带电源)

编号

C49242252

CA-IS3098W

品牌

Chipanalog(川土微)

封装

SOIC16-WB(W)

类目

隔离式RS485/422收发器(带电源)

编号

C7422557

最大数据速率

20Mbps

通讯模式

半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V；5V

描述5000V耐压集成隔离电源的隔离RS-485/422，三合一隔离485

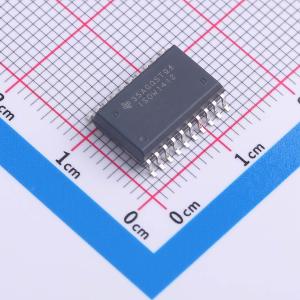

ISOW1412BDFMR

品牌

TI(德州仪器)

封装

DFM-20

类目

隔离式RS485/422收发器(带电源)

编号

C5216547

描述ISOW1412 具有集成电源的低辐射、500kbps、增强型隔离式 RS-485/RS-422 收发器

ISOW1412DFMR

品牌

TI(德州仪器)

封装

DFM-20

类目

隔离式RS485/422收发器(带电源)

编号

C23692545

描述ISOW14x2器件是带有内置隔离式DC-DC转换器的电气隔离RS-485/RS-422收发器，在空间受限的隔离设计中无需单独的隔离电源。低辐射的隔离式DC-DC转换器仅需在简单的两层PCB上使用两个铁氧体磁珠，即可满足CISPR 32辐射发射B类标准。额外的20 mA输出电流可用于为板上的其他电路供电。集成的2 Mbps GPIO通道有助于消除用于诊断、LED指示或电源监控的任何额外数字隔离器或光耦合器。提供两种数据速率选项：ISOW1412针对最高500 kbps进行了优化，ISOW1432适用于最高12 Mbps的数据速率。这些器件除旁路电容外无需任何外部组件即可实现隔离式RS-485端口，非常适合长距离通信。隔离打破了通信节点之间的接地环路，允许更大的共模电压范围。根据UL1577标准，信号和电源路径均具有5 kV_RMS的隔离能力，并根据VDE、TUV、CSA和CQC标准获得了加强绝缘和基本绝缘认证。通过在PCB上将V_10和V_DD连接在一起，ISOW14x2可在3V至5.5V的单电源电压下工作。如果需要更低的逻辑电平，1.71V至5.5V的逻辑电源（V_10）可以与3V至5.5V的电源转换器电源（V_DD）分离并独立。这些器件支持-40℃至+125℃的宽工作环境温度范围，采用20引脚DFM（与SOIC-20封装尺寸兼容）封装，爬电距离和电气间隙至少为8 mm。

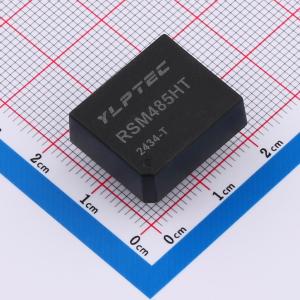

RSM485HT

品牌

YLPTEC(易川)

封装

插件,20x17mm

类目

隔离式RS485/422收发器(带电源)

编号

C41355415

最大数据速率

115.2Kbps

集成电源工作电压

4.75V；5.25V

隔离电压(Vrms)

2500

工作温度

-40℃~+85℃

描述RSM485HT，主要功能是将逻辑电平转换为 RS485 协议的差分电平，实现信号隔离；是一款采用IC集成化技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体的 RS485 协议收发模块。产品自带定压隔离电源，可实现2500VDC电气隔离。除此之外，产品具有自动切换收发功能，不再需要通过 CON 脚进行收发控制，在一定程度上减少了设计的复杂性。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。

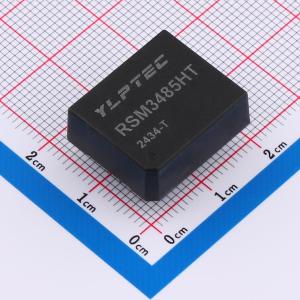

RSM3485HT

品牌

YLPTEC(易川)

封装

插件,20x17mm

类目

隔离式RS485/422收发器(带电源)

编号

C41355414

最大数据速率

115.2Kbps

集成电源工作电压

3.17V；3.45V

隔离电压(Vrms)

2500

工作温度

-40℃~+85℃

描述RSM3485HT，主要功能是将逻辑电平转换为 RS485 协议的差分电平，实现信号隔离；是一款采用IC集成化技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体的 RS485 协议收发模块。产品自带定压隔离电源，可实现2500VDC电气隔离。除此之外，产品具有自动切换收发功能，不再需要通过 CON 脚进行收发控制，在一定程度上减少了设计的复杂性。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。

ADM2865EBRNZ-RL7

品牌

ADI(亚德诺)

封装

BSSOP-28-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C7453647

最大数据速率

25Mbps

通讯模式

全双工

集成电源工作电压

3V~5.5V

集成电源输出电压

3.3V；5V

CA-IS2092W

品牌

Chipanalog(川土微)

封装

SOIC-16-WB

类目

隔离式RS485/422收发器(带电源)

编号

C5121950

最大数据速率

500Kbps

通讯模式

半双工

集成电源工作电压

3.3V；5V

集成电源输出电压

3.3V；5V

描述2500V耐压集成隔离电源的隔离RS-485/422，三合一隔离485

ADM2565EBRNZ

品牌

ADI(亚德诺)

封装

BSSOP-28-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C7457592

最大数据速率

25Mbps

集成电源工作电压

3V~5.5V

集成电源输出电压

3.3V；5V

隔离电压(Vrms)

3000

ADM2567EBRNZ

品牌

ADI(亚德诺)

封装

BSSOP-28-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C7455301

最大数据速率

25Mbps

集成电源工作电压

3V~5.5V

集成电源输出电压

3.3V~3.465V；4.5V~5.25V

隔离电压(Vrms)

3000

LTM2881HY-3#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS485/422收发器(带电源)

编号

C690327

最大数据速率

20Mbps

通讯模式

全双工

集成电源工作电压

3V~3.6V

集成电源输出电压

5V

描述完整的隔离型RS485/RS422μModule收发器和电源

CA-IS3098VW

品牌

Chipanalog(川土微)

封装

SOIC16-WB(W)

类目

隔离式RS485/422收发器(带电源)

编号

C22472255

通讯模式

半双工

集成电源输出电压

3.3V；5V

隔离电压(Vrms)

5000

CMTI(kV/us)

150kV/us

描述CA-IS309x 系列产品为隔离式半双工RS-485 收发器，内部集成隔离式DC-DC 转换器，省去了外部隔离电源，同时器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，采用5V 或者3.3V 单电源供电，实现高度集成的信号与电源隔离RS-485 解决方案。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。CA-IS309x 系列产品支持多节点数据通信，总线引脚具有±20kV HBM ESD 保护，可耐受高级别的ESD 事件，保护内部电路不受损害。

LTM2881MPY-5#PBF

品牌

ADI(亚德诺)

封装

BGA-32

类目

隔离式RS485/422收发器(带电源)

编号

C690334

最大数据速率

20Mbps

通讯模式

全双工

集成电源工作电压

4.5V~5.5V

集成电源输出电压

5V

描述完整的隔离型RS485/RS422μModule收发器和电源

ADM2565EBRNZ-RL7

品牌

ADI(亚德诺)

封装

BSSOP-28-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C5548928

最大数据速率

25Mbps

集成电源工作电压

3V~5.5V

集成电源输出电压

3.3V~5V

隔离电压(Vrms)

3000

描述3kVRMS信号和电源隔离RS-485收发器，提供±15kVIECESD保护

NM485D6S5MC-R13

品牌

muRata(村田)

封装

-

类目

隔离式RS485/422收发器(带电源)

编号

C6127441

通讯模式

全双工

集成电源工作电压

4.5V~5.5V

隔离电压(Vrms)

3000

CMTI(kV/us)

25kV/us

NM485D6S5MC-R7

品牌

muRata(村田)

封装

-

类目

隔离式RS485/422收发器(带电源)

编号

C6936815

通讯模式

全双工

隔离电压(Vrms)

3000

CMTI(kV/us)

25kV/us

工作温度

-40℃~+85℃

ADM2863EBRNZ-RL7

品牌

ADI(亚德诺)

封装

SOIC-28-300mil

类目

隔离式RS485/422收发器(带电源)

编号

C3220429

描述具有±15kVIECESD的5.7kV、RMS、500kbps、全双工信号和功率隔离型RS‑485接口收发器

LTM2881CV-5#PBF

品牌

ADI(亚德诺)

封装

LGA-32(11.2x15)

类目

隔离式RS485/422收发器(带电源)

编号

C690322

最大数据速率

20Mbps

隔离电压(Vrms)

2500

工作温度

0℃~+70℃

描述完整的隔离型RS485/RS422μModule收发器和电源
