电荷泵

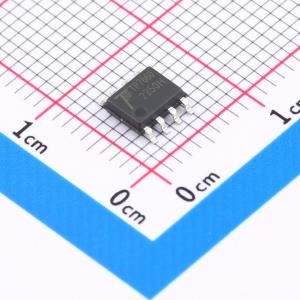

ICL7660M/TR

品牌

HGSEMI(华冠)

封装

SOP-8

类目

电荷泵

编号

C356724

工作电压(Vin)

3V~9.5V

静态电流(Iq)

175uA

输出电阻

100Ω

能量效率

98%

描述ICL7660 系列是一款高效率、实现负电压输出的电源极性反转变换器。工作电压是 1.5V-9V，芯片内置振荡控制电路和四个功率 MOSFET 开关组成，外围只需要三个电容器，就可以在输出端输出一个与输入电压极性相反的负电压，例如输入电压 V + = 5V 时，Vout 输出电压为 VOUT =-5V。该系列产品广泛应用于数据采集系统、便携式仪表等电子产品上。

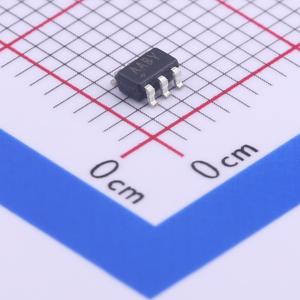

TPS60400DBVR

品牌

TI(德州仪器)

封装

SOT-23-5

类目

电荷泵

编号

C9839

工作电压(Vin)

1.6V~5.5V

静态电流(Iq)

270uA

输出电阻

15Ω

能量效率

90%

描述TPS60400 具有可变开关频率的 60mA 电荷泵电压逆变器

LM27762DSSR

品牌

TI(德州仪器)

封装

WSON-12-EP(2x3)

类目

电荷泵

编号

C473398

工作电压(Vin)

2.7V~5.5V

静态电流(Iq)

390uA

输出电阻

2.5Ω

开关频率

2MHz

描述LM27762 带有集成 LDO 的低噪声正负输出电荷泵

LM27761DSGR

品牌

TI(德州仪器)

封装

WFDFN-8-EP(2x2)

类目

电荷泵

编号

C129351

工作电压(Vin)

2.7V~5.5V

静态电流(Iq)

370uA

输出电阻

2Ω

能量效率

80%

描述LM27761 具有集成 LDO 的低噪声稳压反相器

ICL7660AIBAZA-T

品牌

RENESAS(瑞萨)/IDT

封装

SOIC-8

类目

电荷泵

编号

C7881

工作电压(Vin)

1.5V~12V

静态电流(Iq)

100uA

输出电阻

97Ω

能量效率

98%

描述ICL7660S和ICL7660A超级电压转换器是单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。

LM2664M6X/NOPB

品牌

TI(德州仪器)

封装

SOT-23-6

类目

电荷泵

编号

C108573

工作电压(Vin)

1.8V~5.5V

静态电流(Iq)

220uA

输出电阻

12Ω

能量效率

91%

描述LM2664 输入电压为 1.8V 至 5.5V 的开关电容器电压反相器

LM2776DBVR

品牌

TI(德州仪器)

封装

SOT-23-6

类目

电荷泵

编号

C69527

工作电压(Vin)

2.7V~5.5V

静态电流(Iq)

200uA

输出电阻

2.5Ω

能量效率

90%

描述LM2776 开关电容器反相器

LMC7660IMX/NOPB

品牌

TI(德州仪器)

封装

SOIC-8

类目

电荷泵

编号

C7556

工作电压(Vin)

1.5V~10V

静态电流(Iq)

200uA

输出电阻

55Ω

能量效率

95%

描述LMC7660 是一个CMOS电压转换器,能够在1.5V到10V的输入电压范围内将正电压转换为相应的负电压。该器件具有低静态电流（最大200 μA）、高效率（97%电压转换效率）和宽工作温度范围。

MD7660

品牌

明达微

封装

SOP-8

类目

电荷泵

编号

C920510

工作电压(Vin)

3V~12V

静态电流(Iq)

100uA

输出电阻

80Ω

能量效率

94%

描述12V耐压电荷泵芯片

BQ24725ARGRR

品牌

TI(德州仪器)

封装

VQFN-20-EP(3.5x3.5)

类目

电荷泵

编号

C97041

工作电压(Vin)

4.5V~24V

静态电流(Iq)

800uA

开关频率

750kHz

工作温度

0℃~+125℃

描述BQ24725A 具有 N 沟道功率 MOSFET 选择器的 SMBus 1 至 4 节降压电池充电控制器

SGM3204YN6G/TR

品牌

SGMICRO(圣邦微)

封装

SOT-23-6

类目

电荷泵

编号

C194031

工作电压(Vin)

1.4V~5.5V

静态电流(Iq)

1.84mA

输出电阻

4.2Ω

能量效率

80%

描述电荷泵芯片，开关电容式电压变换器，最大输出200mA,可用于运放放大、滤波等电路

LM2662MX/NOPB

品牌

TI(德州仪器)

封装

SOIC-8

类目

电荷泵

编号

C129316

工作电压(Vin)

2.5V~5.5V

静态电流(Iq)

800uA

输出电阻

3.5Ω

能量效率

86%

描述LM2662 200mA 开关电容器电压转换器

XL7660

品牌

XINLUDA(信路达)

封装

SOIC-8

类目

电荷泵

编号

C521199

工作电压(Vin)

1.5V~10V

静态电流(Iq)

160uA

输出电阻

60Ω

能量效率

98%

描述电荷泵 同步整流：否 输出通道数：1输出电流(最大值)：45mA 开关频率：35kHz 芯片 电压转换器 50/管 初级输入电压: 12V 输出数: 1 输出电压: 22.8V 输出电流: 20mA

LM74502DDFR

品牌

TI(德州仪器)

封装

TSOT-23-8

类目

电荷泵

编号

C3236215

工作电压(Vin)

3.2V~65V

静态电流(Iq)

65uA

工作温度

-40℃~+125℃

功能类型

反相

描述LM74502 具有负载断开和高栅极驱动功能的 3.2V 至 65V 工业 RPP 控制器

TPS60150DRVR

品牌

TI(德州仪器)

封装

WSON-6-EP(2x2)

类目

电荷泵

编号

C182429

工作电压(Vin)

2.7V~5.5V

静态电流(Iq)

90uA

开关频率

1.5MHz

工作温度

-40℃~+85℃

描述TPS60150 采用 2x2 SON 封装的 140mA、5V 电荷泵

SGM3206YN5G/TR

品牌

SGMICRO(圣邦微)

封装

SOT-23-5

类目

电荷泵

编号

C4153153

工作电压(Vin)

1.4V~5.5V

静态电流(Iq)

166uA

输出电阻

10Ω

能量效率

85%

描述SGM3206是一款电荷泵电压反相器，设计用于1.4V至5.5V的输入电压范围。SGM3206可提供高达60mA的输出电流。在较宽的输出电流范围内，典型转换效率超过85%

SGM3209YS8G/TR

品牌

SGMICRO(圣邦微)

封装

SOIC-8

类目

电荷泵

编号

C5141293

工作电压(Vin)

3V~18V

静态电流(Iq)

1.4mA

输出电阻

15Ω

开关频率

120kHz

描述SGM3209是一款电荷泵电压转换器，用于从正输入电压产生负电源。3V至18V的输入电压可转换为相应的 - 3V至 - 18V输出电源。SGM3209还能够提供高达100mA的输出电流

LM2663M/NOPB

品牌

TI(德州仪器)

封装

SOIC-8

类目

电荷泵

编号

C544380

工作电压(Vin)

2.5V~5.5V

静态电流(Iq)

800uA

输出电阻

3.5Ω

能量效率

96%

描述LM2663 具有低电流关断模式的 200mA 开关电容器电压转换器

ADM660ARZ-REEL7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

电荷泵

编号

C28593

工作电压(Vin)

1.5V~7V

静态电流(Iq)

600uA

输出电阻

9Ω

能量效率

93%

描述ADM660/ADM8660 是一款电荷泵电压转换器，可用于将输入电源电压反相，使 VOUT = - VIN，或对其进行倍压（仅 ADM660 支持），使 VOUT = 2× VIN。范围在 +1.5V 至 +7V 的输入电压可反相为 -1.5V 至 -7V 的负输出电源。这种反相方案非常适合在单电源系统中生成负轨

TPS60402QDBVRQ1

品牌

TI(德州仪器)

封装

SOT-23-5

类目

电荷泵

编号

C2071175

工作电压(Vin)

1.8V~5.25V

静态电流(Iq)

270uA

输出电阻

15Ω

能量效率

90%

描述TPS60402-Q1 具有 50kHz 固定频率的汽车类非稳压 60mA 电荷泵电压逆变器

LP3102QVF

品牌

LOWPOWER(微源半导体)

封装

TDFN-10-EP(3x3)

类目

电荷泵

编号

C517005

工作电压(Vin)

2.5V~4.8V

工作温度

-40℃~+85℃

功能类型

升压；反相

输出电压(Vout)

5.5V~5.9V；-5.9V~-5.5V

描述LP3102 DC/DC 转换器集成了两个低噪声、高效率的电荷泵，用于双路输出，包括一路反相输出和一路升压输出。该器件的输入电压范围为 2.5V 至 4.8V，可提供两倍于输入电压的升压输出电压（VP）。负反相输出（VN）是正输出 VP 的 -1 倍反相

TPS60401DBVR

品牌

TI(德州仪器)

封装

SOT-23-5

类目

电荷泵

编号

C29006

工作电压(Vin)

1.8V~5.25V

静态电流(Iq)

65uA

输出电阻

15Ω

能量效率

90%

描述TPS60401 具有固定 20kHz 操作的 60mA 充电泵电压反向器

SLM5418EJ-7G

品牌

Sillumin(数明半导体)

封装

QFN-10(1.4x1.8)

类目

电荷泵

编号

C4944060

工作电压(Vin)

2.3V~5.5V

输出电阻

134mΩ

开关频率

1MHz

工作温度

-40℃~+125℃

描述SLM5418是一款单片负电荷泵，内置可调负线性稳压器。其输入范围为2.3V至5.5V，可提供与负输入电压相等的非稳压输出。SLM5418还能提供介于0V和负输入电压之间的稳压输出

MAX1697UEUT+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

SOT-23-6

类目

电荷泵

编号

C443683

工作电压(Vin)

1.5V~5.5V

静态电流(Iq)

3.4mA

输出电阻

12Ω

开关频率

250kHz

描述60mA、SOT23封装、反相电荷泵，带有关断、具有EMI兼容性的超小型电荷泵
