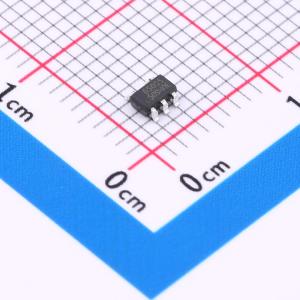

变压器驱动器

CMP6713HV

品牌

coileasy(线易)

封装

SOT-23-6

类目

变压器驱动器

编号

C47117015

输入电压

6.5V~30V

功率管耐流

300mA

静态电流(Iq)

1.7mA

工作温度

-40℃~+125℃

描述CMP6713HV 是全桥式变压器驱动器，芯片内部集成两个 N 型功率 MOSFET 和两个 P 型功率 MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压6.5V-30V, 输出功率不超过 2W 的隔离电源。采用不同的变压器，外围只需搭配简单的输入输出滤波电容，隔离变压器和整流电路，即可获得多种电压的非稳压输出。产品提供电阻选频功能，可以在 200-420 kHz 范围内连续调整开关频率。

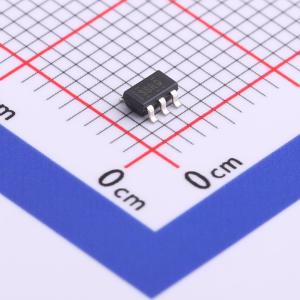

SN6505BDBVR

品牌

TI(德州仪器)

封装

SOT-23-6

类目

变压器驱动器

编号

C74518

输入电压

2.25V~5.5V

功率管耐压

16V

功率管耐流

1A

功率管导通电阻

160mΩ

描述SN6505B 适用于隔离电源的低噪声、1A、420kHz 变压器驱动器

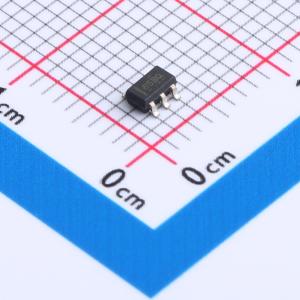

VPS8701B

品牌

VPSC(源特科技)

封装

SOT-23-6

类目

变压器驱动器

编号

C5189123

输入电压

6V~30V

功率管耐压

30V

功率管导通电阻

250mΩ；600mΩ

静态电流(Iq)

2.1mA

描述VPS8701B 是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现6~30V 输入电压、多种输出电压、输出功率1~2W 的隔离电源。 VPS8701B 内部集成两个N 沟道功率MOSFET 和两个P 沟道功率MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率MOSFET 驱动的高度对称性，避免电路在工作过程发生偏磁。

SN6501DBVR

品牌

TI(德州仪器)

封装

SOT-23-5

类目

变压器驱动器

编号

C49451

输入电压

3V~5.5V

功率管耐压

11V

功率管耐流

350mA

功率管导通电阻

600mΩ

描述SN6501 适用于隔离式电源的低噪声 350mA、410kHz 变压器驱动器

VPS8703

品牌

VPSC(源特科技)

封装

ESOP-8

类目

变压器驱动器

编号

C2846906

输入电压

6.5V~30V

功率管耐压

30V

功率管耐流

500mA

功率管导通电阻

250mΩ；600mΩ

描述VPS8703 是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 6.5~30V 输入电压、多种输出电压、输出功率高达 15W 的隔离电源。 VPS8703 内部集成两个 N 沟道功率 MOSFET 和两个 P 沟道功率 MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率 MOSFET 驱动的高度对称性，避免电路在工作过程发生偏磁。

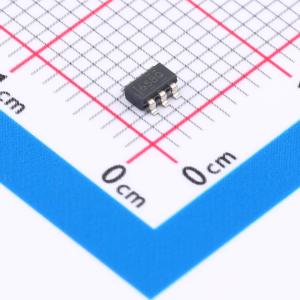

MX6505T

品牌

Wuxi Maxinmicro(无锡明芯微)

封装

SOT-23-6

类目

变压器驱动器

编号

C20882984

输入电压

2.25V~5.5V

功率管耐压

36V

功率管耐流

1A

功率管导通电阻

300mΩ；350mΩ

描述隔离电压 相比 MX6501T 产品，MX6505T 增加了外接振荡器来调节振荡频率的选项， 是一款低噪声推挽式变压器驱动，专为小尺寸隔离式电源设计。它采用 3.3V~5V 直流电源供电，增加了 EN 控制，当客户想低静态功耗时候可以关断改芯片， 由于 D1 和 D2 耐压 36V， 这款新品也可以采用 12V 供电这时候，只要把 12v 采用分压电阻的方式给 VCC 提供 5V 供电就可以实现 12V 转 12V 的功能。 MX6505T 由一个振荡器和一个栅极驱动电路组成，栅极驱动电路提供互补信号驱动相应的 N-MOS。

CMP6793RE

品牌

coileasy(线易)

封装

ESOP-8

类目

变压器驱动器

编号

C47117018

输入电压

6.5V~30V

功率管耐压

30V

功率管耐流

300mA

功率管导通电阻

800mΩ；400mΩ

描述CMP6793RE 是桥式变压器驱动器，芯片内部集成两个 30V 的 N 型功率 MOSFET 和两个 30V 的 P型功率MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号，同时芯片内也集成了抖频功能。驱动器搭配配套的变压器，可以实现输入电压 6.5V-30V, 输出功率不超过 5W 的隔离电源。采用不同的变压器，外围只需搭配简单的二极管，即可获得多种电压的非稳压输出。

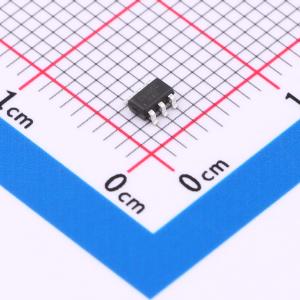

SN6501QDBVRQ1

品牌

TI(德州仪器)

封装

SOT-23-5

类目

变压器驱动器

编号

C544575

描述SN6501-Q1 适用于隔离电源的汽车类低噪声、350mA、410kHz 变压器驱动器

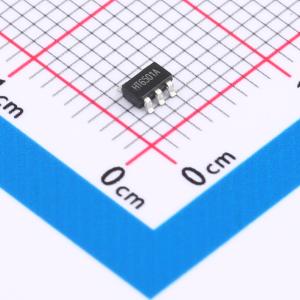

HT6501ARTZ

品牌

HTCSEMI(海天芯)

封装

SOT23-5

类目

变压器驱动器

编号

C7431207

描述HT6501是一款单片振荡器/功率驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。它可通过3.3V或5V直流电源驱动薄型中心抽头变压器初级绕组。根据变压器匝数比，次级绕组可绕制以提供任何隔离电压

MX6501T

品牌

Wuxi Maxinmicro(无锡明芯微)

封装

SOT-23-5L

类目

变压器驱动器

编号

C19078227

输入电压

2.25V~5.5V；3.3V~5V

功率管耐压

30V

功率管耐流

1A

功率管导通电阻

300mΩ；350mΩ

描述推挽式隔离电源 推挽式隔离电源，Vcc电压5v ，MOS耐压30V

VPS8504C

品牌

VPSC(源特科技)

封装

SOT-23-5

类目

变压器驱动器

编号

C2986361

输入电压

2.8V~6V

功率管耐压

24V

功率管耐流

1A

功率管导通电阻

90mΩ

描述VPS8504B\C 是两款专门为小体积、低待机功耗微功率隔离电源而设计的推挽式变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现 3.3V 或 5V 输入、3.3V~24V 输出、输出功率 1~3W 的隔离电源。 它们内部集成振荡器，提供一对高精度互补信号以驱动两个 N 沟道 MOSFET。芯片内部按照对称结构设计，能有效确保两个功率 MOSFET 的高度对称性，避免电路在工作过程发生偏磁。

SN6505BQDBVRQ1

品牌

TI(德州仪器)

封装

SOT-23-6

类目

变压器驱动器

编号

C1849490

输入电压

2.25V~5.5V

功率管耐流

1A

功率管导通电阻

160mΩ

静态电流(Iq)

2.3mA

描述SN6505B-Q1 适用于隔离电源的汽车类低噪声、1A、420kHz 变压器驱动器

CMP6513S

品牌

coileasy(线易)

封装

SOT-23-6

类目

变压器驱动器

编号

C47117014

输入电压

3V~5.5V

功率管耐流

500mA

静态电流(Iq)

2.2mA

工作温度

-40℃~+125℃

描述CMP6503S/CMP6513S 是低噪声、低 EMI 辐射的全桥式隔离电源变压器驱动器，特别适合于小型化的隔离电源方案，属于线易 ChipMate 系列的电源解决方案。CMP6503S/CMP6513S 内部集成两对 N 型和 P型功率 MOSFET，通过芯片内部集成振荡器提供具有精 准 时 序 和 死 区 时 间 的 互 补 驱 动 信 号CMP6503S/CMP6513S 具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 5.0V 输入/5.0V 输出的 200 mA 隔离非稳压电源；或者 3.3V输入/3.3V 输出的 100mA 隔离非稳压电源。

CMP6713RE

品牌

coileasy(线易)

封装

SOT-23-6

类目

变压器驱动器

编号

C47117017

输入电压

6.5V~30V

功率管耐流

300mA

静态电流(Iq)

1.7mA

工作温度

-40℃~+125℃

描述CMP6713RE 是全桥式变压器驱动器，芯片内部集成两个 N 型功率 MOSFET 和两个 P 型功率MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压 6.5V-30V, 输出功率不超过2W 的隔离电源。采用不同的变压器，外围只需搭配简单的输入输出滤波电容，隔离变压器和整流电路，即可获得多种电压的非稳压输出。产品提供电 阻选频功能，可以在 200-420 kHz 范围内连续调整 开关频率，并且同时实现抖频。

CMP6713R

品牌

coileasy(线易)

封装

SOT-23-6

类目

变压器驱动器

编号

C47117016

输入电压

6.5V~30V

功率管耐流

300mA

静态电流(Iq)

1.7mA

工作温度

-40℃~+125℃

描述CMP6713R 是全桥式变压器驱动器，芯片内部集成两 个 N 型 功 率 MOSFET 和 两 个 P 型 功 率MOSFET，通过内部振荡器提供具有精准时序和死区时间的互补驱动信号。驱动器搭配配套的变压器，可以实现输入电压 6.5V-30V, 输出功率不超过2W 的隔离电源。采用不同的变压器，外围只需搭配简单的输入输出滤波电容，隔离变压器和整流电路，即可获得多种电压的非稳压输出。产品提供电 阻选频功能，可以在 200-420 kHz 范围内连续调整开关频率，并且同时实现抖频。

VPS8505

品牌

VPSC(源特科技)

封装

SOT-23-6

类目

变压器驱动器

编号

C2986360

输入电压

2.3V~6V

功率管耐压

24V

功率管耐流

1A

功率管导通电阻

90mΩ

描述VPS8505 是一款专门为小体积、低待机功耗微功率隔离电源而设计的推挽式变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现3.3V 或5V 输入、 3.3V~24V 输出、输出功率1~3W 的隔离电源。 VPS8505 芯片内部集成振荡器，提供一对高精度互补信号以驱动两个N 沟道MOSFET。芯片内部按照对称结构设计，能有效确保两个功率MOSFET 的高度对称性，避免电路在工作过程发生偏磁。

VPS2704

品牌

VPSC(源特科技)

封装

SOT-23-5

类目

变压器驱动器

编号

C7470586

功率管耐流

300mA

功率管导通电阻

400mΩ

工作温度

-40℃~+125℃

描述整流桥@@内含24V/0.3A 功率管的桥式整流芯片

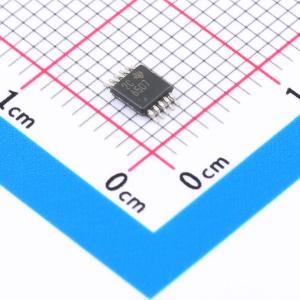

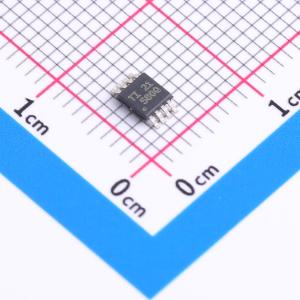

UCC25800AQDGNQ1

品牌

TI(德州仪器)

封装

HVSSOP-8

类目

变压器驱动器

编号

C3191148

输入电压

9V~34V

功率管耐流

1A

工作温度

-40℃~+125℃

描述UCC25800-Q1 超低 EMI 变压器驱动器集成了开关功率级、控制和保护电路，可简化隔离式偏置电源设计。它允许设计使用具有更高漏电感但小得多的初级至次级寄生电容的变压器。这种低电容变压器设计能够将通过偏置变压器的共模电流注入降低一个数量级。这使得变压器驱动器成为各种汽车应用中隔离式偏置电源的理想解决方案，以更大限度地减少由高速开关器件引起的 EMI 噪声。软开关特性可进一步减少 EMI 噪声。这款变压器驱动器具有 100kHz 至 1.2MHz 的可编程频率范围。这种高开关频率可减小变压器尺寸和占用面积，并降低偏置电源的总成本。集成的 SYNC 功能允许系统偏置电源与外部时钟信号同步，从而进一步减少系统级噪声。死区时间会自动调整以尽可能减少传导损耗并简化设计。可编程的最大死区时间确保了功率级设计的灵活性。借助集成的低电阻开关功率级，变压器驱动器可以在 24V 输入下实现 6W 设计，在 34V 输入下实现高达 9W 的设计。在输入电压固定的情况下，开环控制还有助于在负载高于 10% 时将输出调节保持在 ±5%。可编程过流保护 (OCP) 允许灵活地设计功率级，以尽可能减小变压器尺寸。诸如可调 OCP、输入 OVP、TSD 和引脚故障保护等保护功能可确保稳健运行。固定的 1.5ms 软启动周期可降低启动和故障恢复期间的浪涌电流。这款变压器驱动器还提供专用的多功能引脚，用于外部禁用和故障代码报告。一旦偏置电源处于保护模式，故障代码报告就会发送故障代码。UCC25800-Q1 变压器驱动器采用 8 引脚 DGN 封装，带有散热焊盘以增强其热处理能力。

SN6505ADBVR

品牌

TI(德州仪器)

封装

SOT-23-6

类目

变压器驱动器

编号

C2155930

输入电压

2.25V~5.5V

功率管耐流

1A

功率管导通电阻

160mΩ

静态电流(Iq)

1.4mA

描述SN6505A 适用于隔离电源的低噪声、1A、160kHz 变压器驱动器

MAX258ATA+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TDFN-8-EP(2x3)

类目

变压器驱动器

编号

C2149988

输入电压

3V~5.5V

功率管耐流

500mA

功率管导通电阻

300mΩ

工作温度

-40℃~+125℃

描述500mA、推挽式变压器驱动器，用于隔离电源设计、简化隔离电源设计

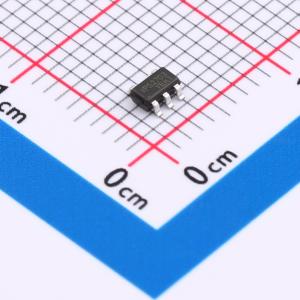

SN6505BDBVT

品牌

TI(德州仪器)

封装

SOT-23-6

类目

变压器驱动器

编号

C2156022

描述SN6505B 适用于隔离电源的低噪声、1A、420kHz 变压器驱动器

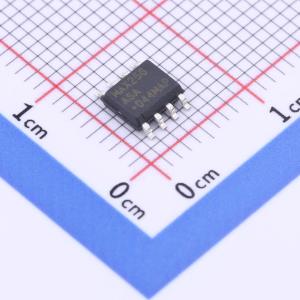

MAX256ASA+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

SOIC-8-EP

类目

变压器驱动器

编号

C1121861

输入电压

5V；3.3V

工作温度

-40℃~+125℃

描述3W原边变压器H桥驱动器，用于隔离电源

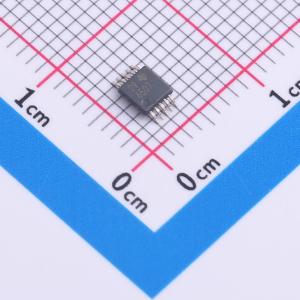

SN6507DGQRQ1

品牌

TI(德州仪器)

封装

HVSSOP-10

类目

变压器驱动器

编号

C7528027

输入电压

3V~36V

功率管耐流

500mA

功率管导通电阻

1Ω

静态电流(Iq)

4mA

COSN6505C

品牌

COSINE(科山芯创)

封装

SOT-23-6

类目

变压器驱动器

编号

C30212524

输入电压

2.5V~5.5V

功率管耐流

1A

功率管导通电阻

160mΩ

静态电流(Iq)

700uA

描述适用于隔离电源的推挽式变压器驱动器，低EMI干扰，14，420kHz
