以太网控制器

RTL8152B-VB-CG

品牌

REALTEK(瑞昱)

封装

QFN-24-EP(4x4)

类目

以太网控制器

编号

C50656

通道数

1

MAC接口

USB

工作电压

3.3V

工作温度

0℃~+70℃

描述Realtek RTL8152B-VB-CG是一款集成了IEEE 802.3u兼容的媒体访问控制器（MAC）、USB总线控制器和嵌入式内存的10/100M以太网控制器。

SR9900A

品牌

CoreChips(和芯润德)

封装

QFN-24-EP(4x4)

类目

以太网控制器

编号

C22371375

工作电压

5V；3.3V

集成PHY

是

工作温度

0℃~+70℃

通信接口

SPI

描述SR9900A(I)是一个高集成度、低功耗、单芯片USB2.0转10/100M以太网控制电路。为各类应用增加低成本、小型封装、即插即用的快速以太网功能，可用于台式电脑、笔计本电脑、超便携式电脑、平板电脑、托架/端口复制器/扩展坞、游戏机、智能家居及任何有USB接口的嵌入式设备。

RTL8306MB-VB-CG

品牌

REALTEK(瑞昱)

封装

-

类目

以太网控制器

编号

C5440786

YT6801SH

品牌

Motorcomm(裕太微)

封装

QFN-32

类目

以太网控制器

编号

C7603221

通道数

1

工作电压

3.3V

集成PHY

是

以太网速率标准

10BASE-Te；1000BASE-T；100BASE-TX

描述YT6801/YT6801S 是一款单千兆端口以太网控制器。它集成了 IEEE802.3 以太网介质访问控制器（MAC）、单三速物理层（PHY）端口、一次性可编程（OTP）和 PCI Express x1 控制器。它采用 32 引脚 4x4 QFN 封装，高度紧凑

LAN9514-JZX-TR

品牌

MICROCHIP(美国微芯)

封装

QFN-64-EP(9x9)

类目

以太网控制器

编号

C625111

通道数

5

MAC接口

USB

工作电压

3.3V

集成PHY

是

描述LAN9514/LAN9514i 是一款集成了USB 2.0 Hub和10/100以太网控制器的高性能、低成本解决方案。适用于嵌入式系统、台式机、笔记本电脑、打印机、游戏机和扩展坞。

ENC28J60-I/SO

品牌

MICROCHIP(美国微芯)

封装

SOIC-28-300mil

类目

以太网控制器

编号

C47351

通道数

1

MAC接口

SPI

工作电压

3.3V

集成PHY

是

描述ENC28J60 是一个独立的以太网控制器，带有行业标准的串行外设接口（SPI）。它被设计为任何配备有 SPI 的控制器的以太网网络接口。ENC28J60 满足所有 IEEE 802.3 规范。它集成了多种数据包过滤方案，以限制传入的数据包。它还提供了一个内部 DMA 模块，用于快速数据吞吐量和硬件辅助的校验和计算，这在网络协议中被广泛应用。与主机控制器的通信是通过中断引脚和 SPI 实现的，时钟速率可达 20 MHz。两个专用引脚用于 LED 链接和网络活动指示。图 1-1 显示了 ENC28J60 的简单框图。图 1-2 显示了使用该设备的典型应用电路。借助 ENC28J60，仅需两个脉冲变压器和一些无源组件即可将微控制器连接到以太网网络。ENC28J60 包含七个主要功能模块：1. 作为主机控制器和 ENC28J60 之间的通信通道的 SPI 接口。2. 用于控制和监控 ENC28J60 的控制寄存器。3. 用于接收和发送数据包的双端口 RAM 缓冲区。4. 当 DMA、发送和接收模块请求访问 RAM 缓冲区时，用于控制访问的仲裁器。5. 解释通过 SPI 接口接收的数据和命令的总线接口。6. 实现符合 IEEE 802.3 标准的 MAC 逻辑的 MAC（介质访问控制）模块。7. 对双绞线接口上存在的模拟数据进行编码和解码的 PHY（物理层）模块。该设备还包含其他支持模块，如振荡器、片上电压调节器、电平转换器以提供 5V 耐压 I/O 和系统控制逻辑。

DM9051NP

品牌

DAVICOM(联杰国际)

封装

QFN-32-EP(5x5)

类目

以太网控制器

编号

C113756

MAC接口

MII；SPI

工作电压

3.135V~3.465V

集成PHY

是

通信接口

SPI

描述DM9051是一款高度集成且具成本效益的低引脚数单芯片快速以太网控制器，具备SPI接口、10/100M PHY和4K双字SRAM。它采用低功耗、高性能的SPI接口设计，支持5V/3.3V的IO耐压。DM9051支持通过SPI接口让各种处理器访问内部存储器

DM9000AEP

品牌

DAVICOM(联杰国际)

封装

LQFP-48(7x7)

类目

以太网控制器

编号

C14875

MAC接口

MII

工作电压

3.3V

集成PHY

是

工作温度

0℃~+70℃

描述完全集成且成本效益高的单芯片快速以太网控制器，具有通用处理器接口、10/100M PHY 和 4K 字节 SRAM。

WGI210IT S LJXT

品牌

Intel/Altera

封装

QFN-64(9x9)

类目

以太网控制器

编号

C20616015

通道数

1

MAC接口

MDI；PCIe；SGMII；SerDes

工作电压

3.3V；900mV

集成PHY

是

描述支持PCIe v2.1 (2.5 GT/s) x1，集成非易失性内存(iNVM)，支持IEEE 802.3az节能以太网，支持音频视频桥接(AVB)功能。

ENC424J600-I/PT

品牌

MICROCHIP(美国微芯)

封装

TQFP-44(10x10)

类目

以太网控制器

编号

C13947

通道数

1

MAC接口

并行；SPI

工作电压

3V~3.6V

集成PHY

是

LAN91C111-NU

品牌

MICROCHIP(美国微芯)

封装

TQFP-128(14x14)

类目

以太网控制器

编号

C456270

MAC接口

MII

工作电压

3.3V

集成PHY

是

工作温度

0℃~+70℃

描述LAN91C111旨在方便为嵌入式应用实现第三代快速以太网连接解决方案。对于第三代产品而言，灵活性和集成度是主要设计要求。LAN91C111是一款混合信号模拟/数字器件，可在10 Mbps和100 Mbps速率下实现CSMA/CD协议的MAC和PHY部分

LAN7500I-ABZJ

品牌

MICROCHIP(美国微芯)

封装

QFN-56-EP(8x8)

类目

以太网控制器

编号

C633487

通道数

1

MAC接口

USB

工作电压

2.5V；3.3V

集成PHY

是

描述LAN7500/LAN7500i是一款高性能的高速USB 2.0转10/100/1000以太网控制器。该器件的应用范围广泛，涵盖嵌入式系统、机顶盒、个人视频录像机（PVR）、USB端口复制器、USB转以太网转接器以及测试仪器等，是一款兼具高性能与成本竞争力的USB转以太网连接解决方案。LAN7500/LAN7500i集成了10/100/1000以太网媒体访问控制（MAC）和物理层（PHY）、过滤引擎、USB物理层、高速USB 2.0设备控制器、测试访问端口（TAP）控制器、电可擦可编程只读存储器（EEPROM）控制器，以及一个具备总计32 KB内部数据包缓冲的先进先出（FIFO）控制器

LAN7431/YXX

品牌

MICROCHIP(美国微芯)

封装

QFN-72-EP(10x10)

类目

以太网控制器

编号

C633949

MAC接口

RGMII；MII

工作电压

3.3V

集成PHY

否

工作温度

0℃~+70℃

LAN7850T-I/8JX

品牌

MICROCHIP(美国微芯)

封装

QFN-56-EP(8x8)

类目

以太网控制器

编号

C219053

MAC接口

USB

工作电压

1.8V~3.3V

工作温度

-40℃~+85℃

描述高性能高速USB 2.0到10/100/1000以太网控制器，集成10/100/1000以太网PHY和HSIC接口。

CH390D

品牌

WCH(南京沁恒)

封装

QFN-20(3x3)

类目

以太网控制器

编号

C41380359

工作电压

3.3V

集成PHY

是

通信接口

SPI

存储空间

16KB

描述以太网控制器芯片，通过SPI接口拓展以太网通信功能。集成10/100M以太网MAC和PHY及16K字节SRAM，内置唯一MAC地址。低功耗，符合IEEE 802.3u规范，支持Auto-MDIX，自动识别正负信号线，3.3V接口电压。

CH395F

品牌

WCH(南京沁恒)

封装

QFN-32(4x4)

类目

以太网控制器

编号

C49118552

工作电压

1.8V；3.3V；2.5V

集成PHY

是

通信接口

SPI；串口；并口

存储空间

24KB

描述以太网协议栈管理芯片，用于单片机系统进行以太网通讯。自带10/100M以太网MAC和PHY，完全兼容IEEE802.3协议，内置了IP、ARP、ICMP、UDP、TCP等以太网协议栈固件。4*4mm的QFN32超小封装

KSZ8851SNLI-TR

品牌

MICROCHIP(美国微芯)

封装

QFN-32(5x5)

类目

以太网控制器

编号

C220781

通道数

1

MAC接口

SPI

工作电压

1.8V；3.3V；2.5V

集成PHY

是

描述KSZ8851SNL/SNLI是一款集成MAC和PHY的以太网控制器，支持SPI接口。

WGI210AT S LJXR

品牌

Intel/Altera

封装

QFN-64(9x9)

类目

以太网控制器

编号

C7433263

通道数

1

MAC接口

SGMII；PCIe

工作电压

3.3V；900mV

集成PHY

是

描述Intel Ethernet Controller I210 支持 PCIe v2.1，集成非易失性存储器 (iNVM)，支持 IEEE 802.3az 能效以太网 (EEE) 和音频视频桥接 (AVB) 等功能。

KTI226V S RKTU

品牌

Intel/Altera

封装

VQFN-56-EP(7x7)

类目

以太网控制器

编号

C26159200

通道数

1

MAC接口

PCIe

工作电压

950mV；3.3V

集成PHY

是

描述2.5千兆以太网控制器I225/I226是一款单端口、紧凑型、低功耗的千兆以太网（GbE）控制器。它是一款完全集成的GbE媒体访问控制（MAC）和物理层（PHY）设备，提供10/100/1000/2500 Mbps的数据速率。

LAN7430-I/Y9X

品牌

MICROCHIP(美国微芯)

封装

QFN-48-EP(7x7)

类目

以太网控制器

编号

C633485

通道数

1

MAC接口

PCIe

工作电压

3.3V

集成PHY

是

描述单芯片PCle至10/100/1000以太网控制器，集成以太网MAC/PHY。支持IEEE 1588-2008 PTP，EEE，多种唤醒事件检测等功能。

LAN9220-ABZJ

品牌

MICROCHIP(美国微芯)

封装

QFN-56-EP(8x8)

类目

以太网控制器

编号

C1521597

通道数

1

MAC接口

MII

工作电压

1.8V~3.3V

集成PHY

是

描述单芯片以太网控制器，支持10/100Mbps全双工和半双工模式，集成MAC和PHY，支持HP Auto-MDIX。

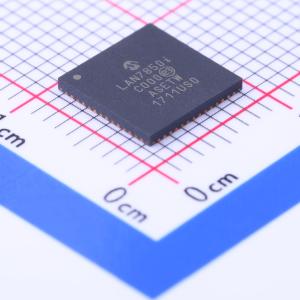

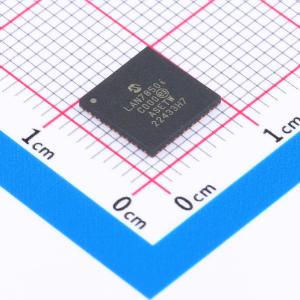

LAN7850-I/8JX

品牌

MICROCHIP(美国微芯)

封装

QFN-56-EP(8x8)

类目

以太网控制器

编号

C633493

通道数

1

MAC接口

USB

工作电压

1.8V~3.3V

集成PHY

是

描述LAN7850是一款高性能的高速USB 2.0到10/100/1000以太网控制器，集成了10/100/1000以太网PHY和高速互连（HSIC）接口。

LAN9215-MT

品牌

MICROCHIP(美国微芯)

封装

TQFP-100(14x14)

类目

以太网控制器

编号

C638311

通道数

1

MAC接口

MII

工作电压

3.3V

集成PHY

是

描述LAN9215是一款全功能的单芯片10/100以太网控制器，专为需要高性能、灵活性、易于集成和系统成本控制的嵌入式应用设计。LAN9215的设计旨在为任何具有中等性能需求的16位应用提供最佳的价格-性能比。LAN9215完全符合IEEE 802.3 10BASE-T和802.3u 100BASE-TX标准，并支持HP Auto-MDIX。LAN9215集成了以太网MAC和PHY，并配备了一个高性能的类似SRAM的从接口。简单但功能强大的主机总线接口提供了与大多数常见的16位微处理器和微控制器以及具有16位外部总线的32位微处理器的无缝连接。LAN9215包括大型发送和接收数据FIFO，以适应高延迟应用。此外，LAN9215的内存缓冲架构通过优化数据包粒度来高效利用内存资源。LAN9215非常适合多种中等性能的嵌入式应用，包括：- 打印机、自助服务终端、POS终端和安全系统- 音频分发系统- 通用嵌入式系统- 基本有线、卫星和IP机顶盒- 语音-over-IP解决方案LAN9215还支持减少或消除数据包丢失的功能。其内部16-KByte SRAM可以存储超过200个接收到的数据包。如果接收FIFO变得过满，LAN9215可以自动向远程节点生成流控数据包，或者通过生成网络冲突对远程节点施加回压。LAN9215支持多种电源管理和唤醒功能。LAN9215可以置于低功耗模式，并可以通过多种方法（包括“魔术包”、“局域网唤醒”和“链路状态改变”）被编程为发出外部唤醒信号。该信号非常适合使用远程以太网唤醒事件触发系统上电。设备可通过主机处理器命令从低功耗状态恢复。

MP8001DS-LF-Z

品牌

MPS(芯源)

封装

SOIC-8

类目

以太网控制器

编号

C128215

通道数

1

工作电压

0V~57V

工作温度

-40℃~+85℃

描述MP8001/MP8001A 是符合 IEEE 802.3af POE 标准的受电设备（PD）控制器。它们包含检测和分类模式，以及一个具有温度补偿电流限制的 100V 输出通道器件，在规定温度范围内提供保护。内置热保护功能可以在瞬态和/或过载条件下关闭器件，保护输入电源和输出负载，具体取决于故障条件。此外，还包括浪涌电流限制功能，可以缓慢充电输入电容器，避免因芯片发热而中断，这是在没有电流限制折返功能时会遇到的问题。
