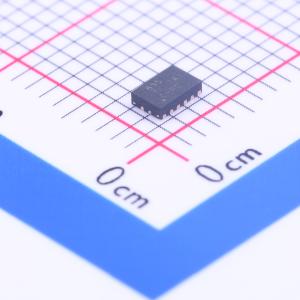

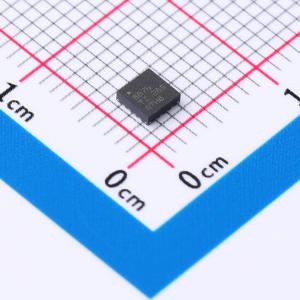

有刷直流电机驱动芯片

DRV8837DSGR

品牌

TI(德州仪器)

封装

WSON-8-EP(2x2)

类目

有刷直流电机驱动芯片

编号

C39159

集成FET

是

峰值电流

1.9A

工作电压

1.8V~7V

导通电阻

280mΩ

描述DRV8837 12V、1.8A H 桥电机驱动器

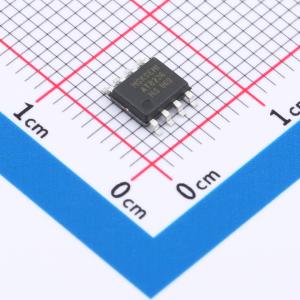

AT8236

品牌

杭州中科微

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C2827823

H桥数量

1

输出电流

3A

峰值电流

6A

导通电阻

200mΩ

描述AT8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。 AT8236集成同步整流功能，可显著降低系统功耗要求。

RZ7889-MS

品牌

MSKSEMI(美森科)

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C22462543

输出电流

5A

工作电压

3V~18V

导通电阻

58mΩ；71mΩ

静态电流(Iq)

1mA

描述此款DC双向马达驱动芯片，采用SOP8封装，最大输出电流5A,工作电压3.0-18V,超低导通电阻，静态电流1UA,具有过热保护，短路保护，过流保护及紧急停止功能，能够满足大多数小型到中型直流电机的驱动需求等，可应用于电动玩具、安防设备、家用电器等产品中，驱动直流电机正转和反转，因其高效能和稳定性，特别适合于需要精确控制电机运动的应用场景。

RZ7899-MS

品牌

MSKSEMI(美森科)

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C22462553

输出电流

6A

工作电压

3V~30V

导通电阻

80mΩ

静态电流(Iq)

1mA

描述DC双向马达驱动芯片，采用SOP8封装，具备最大输出电流6A,工作电压3.0-30V,超低导通电阻，静态电流1UA,具有过热保护，短路保护，过流保护及紧急停止功能等。因其卓越的性能，被广泛应用于机器人、无人机、智能家居设备、电动工具、个人移动设备、玩具及各种自动化控制系统中的直流电机驱动。

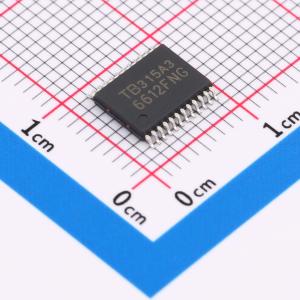

TB6612FNG(O,C,8,EL

品牌

TOSHIBA(东芝)

封装

SSOP-24-208mil

类目

有刷直流电机驱动芯片

编号

C88224

峰值电流

3.2A

工作电压

2.7V~5.5V

导通电阻

500mΩ

静态电流(Iq)

1uA

描述双直流电机驱动器集成电路

TB6612FNG,C,8,EL

品牌

TOSHIBA(东芝)

封装

SSOP-24

类目

有刷直流电机驱动芯片

编号

C141517

峰值电流

3.2A

工作电压

2.7V~5.5V

导通电阻

500mΩ

静态电流(Iq)

1uA

描述TB6612FNG 是一款直流电机驱动 IC，其输出晶体管采用低导通电阻的 LD MOS 结构。两个输入信号 IN1 和 IN2 可选择四种模式之一，如正转、反转、短路制动和停止模式。

DRV8871DDAR

品牌

TI(德州仪器)

封装

SO-8-EP

类目

有刷直流电机驱动芯片

编号

C75864

集成FET

是

峰值电流

3.6A

导通电阻

565mΩ

静态电流(Iq)

40uA

描述DRV8871 具有集成电流检测功能的 50V、3.6A H 桥电机驱动器

L9110SM/TR

品牌

HGSEMI(华冠)

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C725348

输出电流

800mA

峰值电流

1.5A

工作电压

2.3V~12V

静态电流(Iq)

100nA

描述L9110S 是为控制和驱动电机设计的双通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC 之中，使外围器件成本降低，整机可靠性提高。该芯片输入端兼容TTL/CMOS 电平，具有良好的抗干扰性；两个输出端能直接驱动电机做正反向运动，它具备较大的电流驱动能力，每通道能通过800mA 的持续电流，峰值电流能力可达1.5A；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。芯片集成有热关断保护功能模块，检测到芯片PN 结温超过设计阈值时，关断所有电路模块功能。

SS6285M-SO-TP

品牌

LEADPOWER(率能)

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C5370898

导通电阻

80mΩ

工作温度

-25℃~+85℃

描述驱动一路有刷直流电机。微小的待机电流，小于 1uA。低 RDS(ON)电阻。最大输出持续电流 6.0A。有紧急停止功能。有过热保护功能。有过流嵌流及短路保护功能。

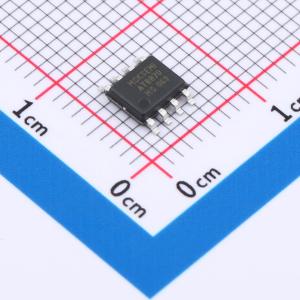

AT8870-MS

品牌

MSKSEMI(美森科)

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C22462581

集成FET

是

峰值电流

3.6A

导通电阻

520mΩ

静态电流(Iq)

15uA

描述此款AT8870电机驱动芯片,是一款全桥DMOS有刷电机驱动芯片，宽电压供电，6.5V-40V RDS(ON)电阻为600mΩ 3.6A峰值驱动输出，2A持续输出能力，支持欠压锁定保护、低功耗休、眠模式PWM电流整流/限流/调向后面-MS代表品牌，是你PCB电路设计的最佳选择。

A4950ELJTR-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8-EP

类目

有刷直流电机驱动芯片

编号

C82404

峰值电流

6A

导通电阻

600mΩ

静态电流(Iq)

10uA

工作温度

-40℃~+85℃

描述A4950专为直流电机的脉宽调制（PWM）控制而设计，能够提供高达±3.5 A的峰值输出电流，工作电压可达40 V。该器件设有输入端子，可利用外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM运行期间的功耗。内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断保护、VBB欠压监测以及交越电流保护。对于高环境工作温度应用，还提供了汽车级器件（A4950K）。K级器件经过了宽温度和电压范围的测试，以确保其在汽车或工业应用中的适用性。A4950采用带有外露散热焊盘的薄型8引脚SOICN封装（后缀LJ），无铅（Pb），引脚框架采用100%雾锡电镀。

DRV8251ADDAR

品牌

TI(德州仪器)

封装

SOPowerPAD-8

类目

有刷直流电机驱动芯片

编号

C5218844

描述DRV8251A 具有集成电流调节和电流检测反馈功能的 50V、4.1A H 桥电机驱动器

CP2119LDTR(XBLW)

品牌

XBLW(芯伯乐)

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C42395498

输出电流

5A

工作电压

3V~18V

导通电阻

58mΩ

工作温度

-25℃~+85℃

描述18V/5A桥式驱动芯片，适用于DC双向马达驱动，如玩具、自动阀门电机驱动、电磁门锁驱动等

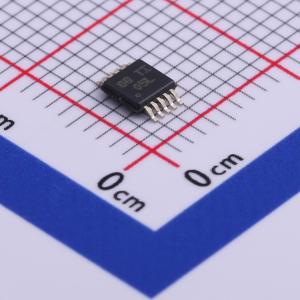

DRV2605LDGSR

品牌

TI(德州仪器)

封装

VSSOP-10-0.5mm

类目

有刷直流电机驱动芯片

编号

C527464

工作电压

2V~5.2V

接口类型

I2C

静态电流(Iq)

500uA

工作温度

-40℃~+85℃

描述DRV2605L 具有 2V 工作电压、波形库和自动谐振跟踪功能的 ERM/LRA 触觉驱动器

DRV8872DDAR

品牌

TI(德州仪器)

封装

HSOP-8-EP

类目

有刷直流电机驱动芯片

编号

C114179

集成FET

是

H桥数量

1

峰值电流

3.6A

导通电阻

565mΩ

描述DRV8872 具有故障报告和电流调节功能的 50V、3.6A H 桥电机驱动器

DRV8840PWPR

品牌

TI(德州仪器)

封装

HTSSOP-28

类目

有刷直流电机驱动芯片

编号

C95203

H桥数量

1

峰值电流

5A

接口类型

并行

导通电阻

650mΩ

描述DRV8840 具有相位/使能控制功能的 45V、5A H 桥电机驱动器

BDR6133

品牌

巴丁微

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C2687793

峰值电流

4.8A

导通电阻

510mΩ

工作温度

-40℃~+85℃

描述是一款宽工作电压范围的直流有刷电机驱动芯片，适用于全自动智能锁、扫地机器人、大功率玩具以及其它中压或者电池供电的消费类电机驱动产品。

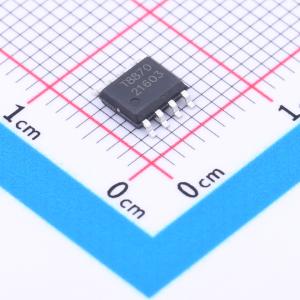

TMI8870

品牌

TMI(拓尔微)

封装

ESOP-8

类目

有刷直流电机驱动芯片

编号

C2889167

集成FET

是

H桥数量

1

峰值电流

3.6A

静态电流(Iq)

1uA

描述TMI8870/B 器件是用于打印机、电器、工业设备及其他小型机器的有刷直流电机驱动器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道 MOSFET 组成，可双向控制电机，峰值电流高达 3.6 A。输入可以进行脉冲宽度调制（PWM），通过选择电流衰减模式来控制电机速度

DRV8873SPWPR

品牌

TI(德州仪器)

封装

HTSSOP-24-EP

类目

有刷直流电机驱动芯片

编号

C2150662

描述DRV8873 具有集成电流检测和电流检测反馈功能的 40V、10A H 桥电机驱动器

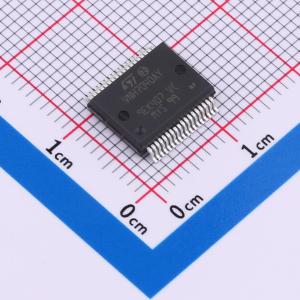

VNH7040AYTR

品牌

ST(意法半导体)

封装

BFSOP-36-Power

类目

有刷直流电机驱动芯片

编号

C2969764

工作温度

-40℃~+150℃

描述汽车级全集成H桥电机驱动

BDR6127

品牌

巴丁微

封装

SOP-8

类目

有刷直流电机驱动芯片

编号

C22370207

峰值电流

8A

导通电阻

68mΩ

工作温度

-40℃~+85℃

描述是一款 DC 双向电机驱动电路,应用领域：电子锁、按摩椅、电动玩具、宠物电器和机器人等领域。

TB67H451AFNG,EL

品牌

TOSHIBA(东芝)

封装

HSOP-8_EP

类目

有刷直流电机驱动芯片

编号

C5349076

集成FET

是

输出电流

3A

导通电阻

600mΩ

静态电流(Iq)

1uA

描述TB67H451AFNG 是一款 PWM 斩波式直流有刷电机驱动器，内置一个电机输出通道。该器件采用 BiCD 工艺制造，额定输出电压为 50 V，最大电流为 3 A。

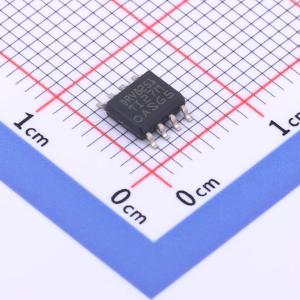

DRV8251DDAR

品牌

TI(德州仪器)

封装

SO-8-EP

类目

有刷直流电机驱动芯片

编号

C3681116

集成FET

是

峰值电流

4.1A

导通电阻

450mΩ

静态电流(Iq)

1uA

描述DRV8251 具有集成电流调节和锁存 OCP 功能的 50V、4.1A H 桥电机驱动器

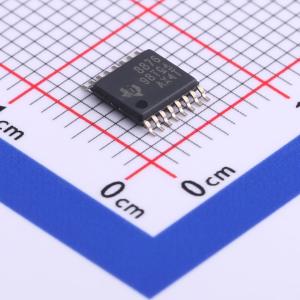

DRV8800PWPR

品牌

TI(德州仪器)

封装

TSSOP-16-EP

类目

有刷直流电机驱动芯片

编号

C32579

描述DRV8800 40V、2.8A 有刷直流电机驱动器
