继电器/线圈驱动芯片

AP1511B

品牌

UMW(友台半导体)

封装

SOT-26

类目

继电器/线圈驱动芯片

编号

C347457

工作电压

2.5V~5.5V

工作温度

-40℃~+125℃

描述AP1511 是一款专为IR-Cut Removable (ICR)设计的驱动IC 用来开关红外线滤光片. AP1511 具有一个低饱和电压双向的H-bridge 驱动电路. 内建保护二极管疏通ICR 所产生的反馈电流, 以及防止ESD 的破坏. AP1511 内的双向H-bridge 驱动电路其内阻小于3Ω, 所以ICR 模块所需的电流决定于其线圈的阻抗. 以工作电源5 伏特为例, 当ICR 内部线圈流过300mA 电流时, AP1511 内的H-bridge 驱动电路会产生0.73V 的压降. AP1511A 提供单线控制与双线控制, 而AP1511B以单线控制并且提供单步操作( One-Shot )的功能.。

GM8023A

品牌

GATEMODE(捷茂微)

封装

SOP-8

类目

继电器/线圈驱动芯片

编号

C269870

通道数

2

工作电压

24V

描述最高可达40V工作电压的继电器驱动芯片

XL2982SL

品牌

XINLUDA(信路达)

封装

SOP-20-208mil

类目

继电器/线圈驱动芯片

编号

C556266

通道数

8

峰值电流

500mA

工作温度

-25℃~+85℃

描述集射极饱和压降(VCE(sat)@Ii,Ic)：1.8V 输出漏电流(Icex@Vce)：20uA 开态输入电流(Ii@Vi)：1.25mA@12V 嵌位二极管漏电流(IR@VR)：50uA@50V 嵌位二极管正向压降(VF@IF)：1.5V@350mA 8通道源极驱动 500mA

BL8023C

品牌

BL(上海贝岭)

封装

SOP-8

类目

继电器/线圈驱动芯片

编号

C140619

工作电压

5V~36V

峰值电流

500mA

导通电阻

12Ω

工作温度

-40℃~+85℃

描述BL8023C是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表等脉冲、电平控制应用场景。BL8023C可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻而有所不同

DRV8702DQRHBRQ1

品牌

TI(德州仪器)

封装

VQFN-32-EP(5x5)

类目

继电器/线圈驱动芯片

编号

C1848377

通道数

1

工作电压

5.5V~45V

工作温度

-40℃~+125℃

输入高电平(VIH)

1.5V~5.25V

描述DRV8702D-Q1 汽车类 47V 半桥智能栅极驱动器

NSD5604NE-DHTSTR

品牌

NOVOSENSE(纳芯微)

封装

HTSSOP-20

类目

继电器/线圈驱动芯片

编号

C33959956

通道数

4

工作电压

8V~50V

导通电阻

360mΩ

工作温度

-40℃~+125℃

描述NSD5604E / NSD5604NE是一款4通道低侧驱动器，适用于工业应用，包括可编程逻辑控制、通用继电器或其他螺线管驱动器。该设备包括4x并行输入接口，可控制4x独立驱动输出，适用于电阻性、电感性或电容性负载。输出通道可并联以支持高电流负载并降低设备功耗。

NUD3124LT1G

品牌

onsemi(安森美)

封装

SOT-23

类目

继电器/线圈驱动芯片

编号

C85758

导通电阻

1.4Ω

工作温度

-40℃~+125℃

描述此微型集成器件提供了单组件方案，可用于开关直感负载，如继电器、电磁开关白炽灯以及小型直流电机，而无需续流二极管。它接受逻辑电平输入，因此能够通过各种器件进行驱动，包括逻辑门极、逆变器和微控制器。

SL8023

品牌

Slkor(萨科微)

封装

SOT-23-6

类目

继电器/线圈驱动芯片

编号

C5223649

通道数

2

工作电压

5V~15V

导通电阻

7Ω

描述SL8023是双向继电器驱动集成电路，用于控制直流电机、磁保持继电器等的工作，具有输出电流大，静态功耗小的特点，可广泛用于智能电表及其他用脉冲、电平转换应用领域。INA、INB用脉冲触发，只要直接把输入端与相应器件的输出端连接就可以工作；触发脉冲按功能表状态触发，继电器就会相应地动作。

BL8023FCB6TR

品牌

BL(上海贝岭)

封装

SOT-23-6

类目

继电器/线圈驱动芯片

编号

C177774

工作电压

5V~36V

峰值电流

500mA

导通电阻

12Ω

工作温度

-40℃~+85℃

描述BL8023F是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表及其他脉冲、电平控制应用中。BL8023F可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻而有所不同

DRDC3105F-7

品牌

DIODES(美台)

封装

SOT-23

类目

继电器/线圈驱动芯片

编号

C460721

BU64291GWZ-TR

品牌

ROHM(罗姆)

封装

XFBGA-6

类目

继电器/线圈驱动芯片

编号

C507448

工作电压

2.3V~4.8V

导通电阻

2.5Ω

工作温度

-25℃~+85℃

输入高电平(VIH)

1.5V~4.8V

描述BU64291GWZ旨在驱动音圈电机（VCM），并通过PWM运行以提高系统电源效率，或切换至线性控制以降低系统噪声。该驱动器包含ISRC（智能压摆率控制），可减少机械振铃，优化相机的自动对焦能力。

DRV8210DRLR

品牌

TI(德州仪器)

封装

SOT-563

类目

继电器/线圈驱动芯片

编号

C3681297

工作电压

1.65V~11V

峰值电流

1.76A

导通电阻

950mΩ

工作温度

-40℃~+125℃

描述DRV8210 具有自动睡眠模式的 12V、1.76A H 桥电机驱动器

AP1511B

品牌

TECH PUBLIC(台舟)

封装

SOT-23-6

类目

继电器/线圈驱动芯片

编号

C22358680

工作电压

1.5V~5.5V

工作温度

-20℃~+85℃

输入低电平(VIL)

0V~500mV

描述AP1511B是一款专为IR-Cut Removable（ICR)设计的驱动IC，用来控制摄像头内的红外滤光片的开启或关闭。它包含一个低饱和电压双向的H-bridge驱动电路，内建保护二极管，可以吸收ICR线圈关断时产生的峰值电流，从而保护IC不被损坏，同时也可防止ESD的破坏。

BL8023KCB6TR

品牌

BL(上海贝岭)

封装

SOT-23-6

类目

继电器/线圈驱动芯片

编号

C2895360

工作电压

5V~40V

峰值电流

500mA

导通电阻

7Ω

工作温度

-40℃~+85℃

描述400mA 双向继电器驱动器 BL8023K 是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗。它可广泛应用于智能电表和其他脉冲、电平控制应用。

MD7620A

品牌

明达微

封装

SOT-23-6L

类目

继电器/线圈驱动芯片

编号

C5334604

通道数

2

工作电压

5V~40V

导通电阻

10Ω

工作温度

-40℃~+85℃

描述MD7620A 是一款双向磁保持继电器驱动集成电路，具有高耐压、驱动能力强、自身静态功耗低和较强抗静电能力的特点。产品主要用于智能电表内部磁保持继电器的闭合与断开，提高驱动能力和效率，降低驱动功耗，延长继电器的使用寿命，增强电路工作稳定性和可靠性。

SSP8023D

品牌

Siproin(上海矽朋)

封装

SOP-8

类目

继电器/线圈驱动芯片

编号

C410984

工作电压

5V~24V

导通电阻

10Ω

工作温度

-40℃~+85℃

描述SSP8023D是一款双向继电器驱动电路，用于控制直流电机和磁保持继电器，具备大输出能力和超低功耗。它可广泛应用于智能电表及其他脉冲、电平控制应用场景。

DRV110APWR

品牌

TI(德州仪器)

封装

TSSOP-14

类目

继电器/线圈驱动芯片

编号

C2653796

工作电压

9V~15V

工作温度

-40℃~+125℃

输入高电平(VIH)

1.65V

输入低电平(VIL)

1.3V

描述DRV110 具有电流调节功能的单通道继电器、电磁阀、低侧控制器

SZNUD3124DMT1G

品牌

onsemi(安森美)

封装

SC-74-6

类目

继电器/线圈驱动芯片

编号

C894716

导通电阻

1.4Ω

工作温度

-40℃~+125℃

描述此微型集成器件提供了单组件方案，可用于开关直感负载，如继电器、电磁开关白炽灯以及小型直流电机，而无需续流二极管。它接受逻辑电平输入，因此能够通过各种器件进行驱动，包括逻辑门极、逆变器和微控制器。

BL8023DCB6TR

品牌

BL(上海贝岭)

封装

SOT-23-6

类目

继电器/线圈驱动芯片

编号

C692261

工作电压

5V~36V

峰值电流

500mA

导通电阻

12Ω

工作温度

-40℃~+85℃

描述BL8023D是一款双向继电器驱动电路，用于控制磁保持继电器，具有大输出能力和超低功耗的特点。它可广泛应用于智能电表及其他脉冲、电平控制应用中。BL8023D可提供300mA的典型驱动电流，该电流会根据继电器线圈电阻的不同而有所变化

ULN2001DS

品牌

Mixic(中科芯亿达)

封装

SOP-8

类目

继电器/线圈驱动芯片

编号

C193426

通道数

3

工作电压

0V~12V

输出电流

100mA

峰值电流

100mA

描述1、新型三通道继电器驱动电路100mA 集电极输出电流(单路)；2、耐高压(50V)

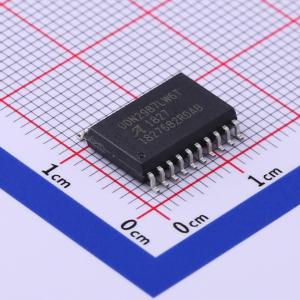

UDN2987LWTR-6-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-20-300mil

类目

继电器/线圈驱动芯片

编号

C545189

通道数

8

工作电压

4.75V~35V

输出电流

350mA

工作温度

-20℃~+85℃

描述UDN2987LW - 6 驱动器可为其八个源输出通道分别提供过流保护，用作标准低电平逻辑与继电器、电机、螺线管、LED 和白炽灯之间的接口。该器件具备热关断功能和输出瞬态保护/钳位二极管，可承受高达 35 V 的维持电压。在这款驱动器中，每个通道都包含一个锁存器，当通道电流超过最大值时，该锁存器会关闭相应通道

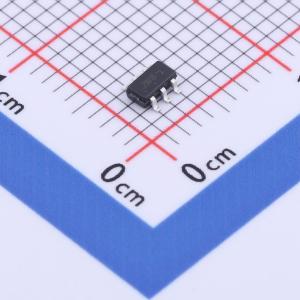

GM8024B

品牌

GATEMODE(捷茂微)

封装

SOT23-6

类目

继电器/线圈驱动芯片

编号

C50380886

描述GM8024是一款60V高压继电器驱动芯片，芯片具有低静态功耗以及60V高耐压驱动能力。

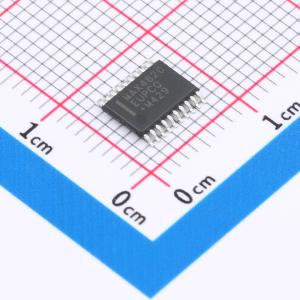

TPM0596-TS3R

品牌

3PEAK(思瑞浦)

封装

TSSOP-16

类目

继电器/线圈驱动芯片

编号

C6807509

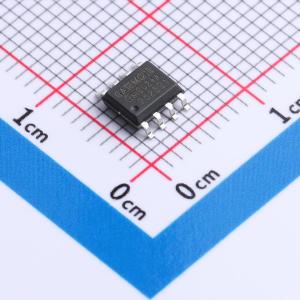

MD7620A

品牌

明达微

封装

SOP-8

类目

继电器/线圈驱动芯片

编号

C920529

工作电压

5V~40V

导通电阻

8Ω

工作温度

-40℃~+85℃

描述40V耐压,400mA电流磁保持继电器驱动芯片
