磁传感器

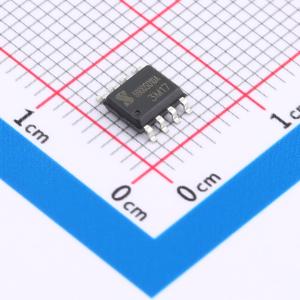

CC6920SO-5A

品牌

CrossChip(成都芯进)

封装

SOP-8

类目

电流传感器

编号

C2760487

电流测量范围

-5A~5A

工作电压

5V

隔离电压(Vrms)

3500Vrms

灵敏度

400mV/A

描述CC6920 器件是一款高性能霍尔效应电流传感器，能够更高效地测量直流或交流电流，在工业、消费和通信设备中具有高精度、出色的线性度和温度稳定性等优点。CC6920 器件由高精度、低噪声线性霍尔集成电路和低电阻主电流导体组成。内部铜导体的典型电阻为 0.9mΩ，与通用电阻采样方法相比，功耗要低得多

RoHSSMT扩展库

TLE5012BE1000

品牌

Infineon(英飞凌)

封装

SO-8

类目

磁性角度传感器

编号

C123083

描述采用巨磁电阻的角度传感器

RoHSSMT扩展库

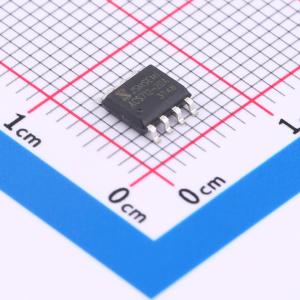

ACS712ELCTR-20A-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8

类目

电流传感器

编号

C10681

电流测量范围

20A

工作电压

5V

隔离电压(Vrms)

2.1kVrms

灵敏度

100mV/A

描述霍尔效应的线性电流传感器，工作电压：5V

RoHSSMT扩展库

ACS712ELCTR-05B-T

品牌

ALLEGRO(美国埃戈罗)

封装

SOIC-8

类目

电流传感器

编号

C44471

电流测量范围

5A

工作电压

5V

隔离电压(Vrms)

2.1kVrms

灵敏度

185mV/A

描述霍尔效应的线性电流传感器，工作电压：5V

RoHSSMT扩展库

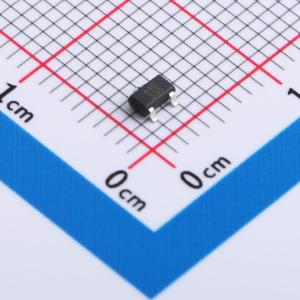

DRV5032FBDBZR

品牌

TI(德州仪器)

封装

SOT-23

类目

霍尔开关

编号

C2655033

类型

全极型

工作电压

1.65V~5.5V

工作点(Gs)

±4.8mT

释放点(Gs)

±5Gs

描述DRV5032 低功耗（5Hz、<1μA）、低电压（最高 5.5V）开关

RoHSSMT扩展库

DRV5053VAQDBZR

品牌

TI(德州仪器)

封装

SOT-23

类目

线性霍尔传感器

编号

C962159

磁场范围

±9mT

灵敏度

9mV/Gs

线性度

±1%

工作电压

2.5V~38V

描述DRV5053器件是一个斩波稳定霍尔IC，可提供在温度范围内具有出色灵敏度稳定性和集成保护特性的磁感应解决方案。0V至2V模拟输出可对施加的磁通密度做出线性响应，并且能够辨别磁场方向的极性。该器件具有2.5V至38V的宽工作电压范围，反极性保护高达－22V，因此适用于各种工业和消费类应用。针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。

RoHSSMT扩展库

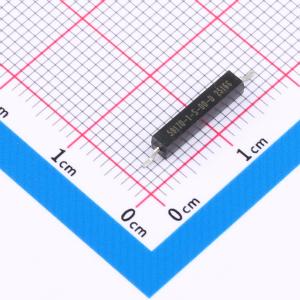

59170-1-S-00-D

品牌

Littelfuse(美国力特)

封装

SMD

类目

干簧管

编号

C315909

描述59170是一款超小型模塑干簧开关，尺寸为11.43mm x 2.29mm x 2.29mm（0.450英寸 x 0.090英寸 x 0.090英寸），引脚有直脚和鸥翼脚两种类型。该开关为常开触点，能够在10W功率下切换高达200Vdc的电压。

RoHSSMT扩展库

TMAG5273A1QDBVR

品牌

TI(德州仪器)

封装

SOT-23-6

类目

线性霍尔传感器

编号

C3716049

磁场范围

±80mT

灵敏度温漂

±5%/℃

线性度

±0.1%

工作电压

1.7V~3.6V

描述TMAG5273 具有 I2C 接口的低功耗线性 3D 霍尔效应传感器

RoHSSMT扩展库

LIS2MDLTR

品牌

ST(意法半导体)

封装

LGA-12(2x2)

类目

3D磁传感器

编号

C919695

磁感量程(X,Y)

±5mT

磁感量程(Z)

±5mT

输出位数

16bit

接口类型

SPI；I2C

描述磁传感器、数字输出、50高斯磁场动态范围、超低功耗、高性能、3轴磁力计

RoHSSMT扩展库

UHE4913G-AE3-R

品牌

UTC(友顺)

封装

SOT-23

类目

霍尔开关

编号

C86815

类型

全极型

工作电压

2.4V~5.5V

工作点(Gs)

3.5mT

释放点(Gs)

2.7mT

描述微功耗霍尔开关，常用于升级干簧管

RoHSSMT扩展库

DRV5032AJDBZR

品牌

TI(德州仪器)

封装

SOT-23

类目

霍尔开关

编号

C266120

类型

全极型

工作电压

1.65V~5.5V

工作点(Gs)

±9.5mT

释放点(Gs)

±3mT

描述DRV5032 低功耗（5Hz、<1μA）、低电压（最高 5.5V）开关

RoHSSMT扩展库

A3144

品牌

JSMSEMI(杰盛微)

封装

SOT-23

类目

霍尔开关

编号

C18221460

类型

单极型

工作电压

3.8V~40V

工作点(Gs)

6mT

释放点(Gs)

4mT

描述霍尔传感器 耐高压高灵敏度单极霍尔开关 , 高灵敏度：60/40Gauss（典型值）

SMT扩展库

DRV5055A1QDBZR

品牌

TI(德州仪器)

封装

SOT-23

类目

线性霍尔传感器

编号

C962987

磁场范围

±21mT

灵敏度

100mV/mT

线性度

±1%

工作电压

3V~3.63V；4.5V~5.5V

描述DRV5055 具有模拟输出的比例式线性霍尔效应传感器

RoHSSMT扩展库

TMCS1108A3UQDR

品牌

TI(德州仪器)

封装

SOIC-8

类目

电流传感器

编号

C3684263

电流测量范围

-2.25A~21.5A

工作电压

3V~5.5V

灵敏度

200mV/A

工作温度

-40℃~+125℃

描述TMCS1108 ±100V 基本隔离、20Arms 80kHz 霍尔效应电流传感器，带参考

RoHSSMT扩展库

ACS724LLCTR-10AB-T-JSM

品牌

JSMSEMI(杰盛微)

封装

SOP-8

类目

电流传感器

编号

C20606857

电流测量范围

±10A

工作电压

4.5V~5.5V

灵敏度

200mV/A

工作温度

-40℃~+150℃

描述更为有效地测量交流或直流电流，可广泛应用于工业，消费类及通信类设备

SMT扩展库

LIS3MDLTR

品牌

ST(意法半导体)

封装

LGA-12(2x2)

类目

3D磁传感器

编号

C478483

磁感量程(X,Y)

±1.2mT；±1.6mT；±4Gs；±8Gs

磁感量程(Z)

±4Gs；±1.2mT；±8Gs；±1.6mT

输出位数

16bit

接口类型

SPI；I2C

描述3轴MEMS磁场传感器，数字输出，I2C/SPI，低功耗模式，高性能

RoHSSMT扩展库

TMAG5170A2QDGKR

品牌

TI(德州仪器)

封装

VSSOP-8

类目

线性霍尔传感器

编号

C3716101

磁场范围

±300mT

灵敏度温漂

±2.8%/℃

线性度

±2.6%

工作电压

2.3V~5.5V

描述TMAG5170 具有 SPI 总线接口的高精度、线性 3D 霍尔效应传感器

RoHSSMT扩展库

HX6286ESO

品牌

HUAXIN(华芯)

封装

SOT-23

类目

霍尔开关

编号

C495736

类型

单极型

工作电压

2.5V~24V

工作点(Gs)

6mT~10mT

释放点(Gs)

4mT~8mT

描述可计数,计转速,接近开关,替代干簧管

RoHSSMT扩展库

VCS2373S

品牌

HUAXIN(华芯)

封装

SOT-23

类目

霍尔开关

编号

C2987252

工作电压

1.8V~5.5V

工作点(Gs)

1.2mT

释放点(Gs)

4Gs

工作温度

-40℃~+125℃

描述VCS2373是一款高度集成的二维低功耗磁开关传感器，它在一个超小型封装内集成了AMR磁传感器和高精度CMOS处理电路，CMOS处理电路提供精确控制的BOP/BRP失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度： -40~125°C ），同时提供宽幅电压工作范围（ 1.8V~5.5V ）和纳安级的电流功耗，适合于各种手持式设备、电池电源供电的应用。二维磁开关可以检测芯片平面内360度任意方向的磁场，无需磁铁安装在特定的方向，能够大大简化安装使用要求，并大幅提高系统余度。

RoHSSMT扩展库

SM351LT

品牌

Honeywell(霍尼韦尔)

封装

SOT-23

类目

霍尔开关

编号

C80830

类型

全极型

工作电压

1.65V~5.5V

工作点(Gs)

7Gs

释放点(Gs)

5Gs

描述Nanopower系列磁敏电阻传感器IC

RoHSSMT扩展库

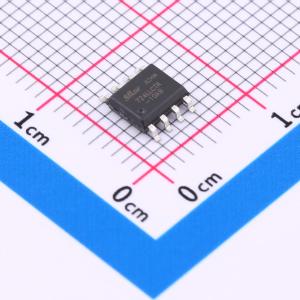

ACS724LLCTR-10AB-T

品牌

Slkor(萨科微)

封装

SOP-8

类目

电流传感器

编号

C22392330

电流测量范围

±10A

工作电压

5V

灵敏度

200mV/A

工作温度

-40℃~+150℃

描述ACS724是一款高性能霍尔效应电流传感器，可以更为有效地测量交流（AC）或者直流（DC）电流，可广泛应用于工业，消费类及通信类设备。ACS724系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无磁场的情况下，电流传感器静态输出为 50% Vcc 。在电源电压5V条件下，传感器静态输出可以在 0.2~4.8V 之间随磁场线性变化，线性度可达 0.4% 。ACS724内部集成的动态失调消除电路使传感器的灵敏度不受外界压力和IC封装应力的影响。ACS724提供SOP8封装，工作温度范围 -40~150°C ，符合RoHS标准。

SMT扩展库

SL1603SL

品牌

Slkor(萨科微)

封装

SOT-23

类目

霍尔开关

编号

C609800

类型

全极型

工作电压

1.6V~5.5V

工作点(Gs)

3.3mT

释放点(Gs)

2.3mT

描述Polarity 全极 VDD(V) 1.6-5.5 IDD(uA) 1.6 TA(℃) -40～85 BOP(GS) ±33 BRP(GS) ±23 FO(Hz) 5 Output Type CMOS

SMT扩展库

CC6207MST

品牌

CrossChip(成都芯进)

封装

SOT-23

类目

霍尔开关

编号

C2840173

类型

全极型

工作电压

5V

工作点(Gs)

±2mT

释放点(Gs)

±1.5mT

描述微功耗 32Hz,±20Gs,全极性霍尔开关

RoHSSMT扩展库

MT9105ET

品牌

MagnTek(麦歌恩)

封装

SOT-23

类目

线性霍尔传感器

编号

C967861

磁场范围

±44mT

灵敏度

5mV/Gs

灵敏度温漂

±10%/℃

线性度

±1.5%

SMT扩展库
