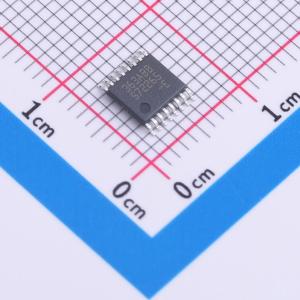

磁性角度传感器

MT6825GT-STD

品牌

MagnTek(麦歌恩)

封装

TSSOP-16

类目

磁性角度传感器

编号

C5144620

输出形式

SPI；PWM；ABZ；UVW

分辨率

18bit

最小磁场

30mT

转速

25000rpm

描述MT6825是新一代基于先进的各向异性磁阻（AMR）技术的高速高精度角度编码器芯片。该芯片内部集成了互成45°摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。由于AMR器件在用作角度测量应用的时候工作于饱和区（饱和磁场为300高斯），实际工作时，芯片只对平行于芯片表面的磁场的方向变化做出响应，而与磁场强度无关。所以MT6825可以根据x-y平面内的旋转磁场产生两路正弦信号，来计算磁场旋转角度。

RoHSSMT扩展库

TAS2143-AAAA

品牌

TDK

封装

TSSOP-8

类目

磁性角度传感器

编号

C180180

最小磁场

20mT

工作电压

3V~5.5V

工作温度

-40℃~+150℃

描述TMR角度传感器

RoHSSMT扩展库

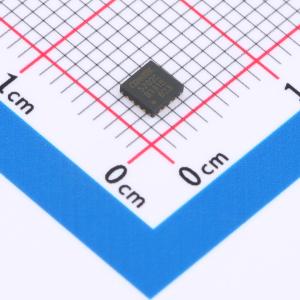

KTH7823-X-N-QN16

品牌

CONNTEK(昆泰芯)

封装

QFN-16L(3x3)

类目

磁性角度传感器

编号

C20623409

描述16 位高精度低延时霍尔磁编码器，噪声0.015°sigma，SPI、SSI、PWM、ABZ输出接口可编程，时间常数0.51ms，工作磁场30-150mT，高精度，INL 误差小于 ±0.35°，超低延时，每 1us 更新一次数据，温度漂移0.002° / °C,转速120000rpm,QFN3*3-16L封装

SMT扩展库

HGARAP001A

品牌

ALPSALPINE(阿尔卑斯阿尔派)

封装

SMD

类目

磁性角度传感器

编号

C470799

描述特性角度传感器，封装类型为MSOP 8引脚，最大电源电压5.5V，工作磁场20~60 mT，工作温度40~105℃，接口为模拟输出。5.5V，工作磁场20~60 mT，工作温度40~105℃

RoHS

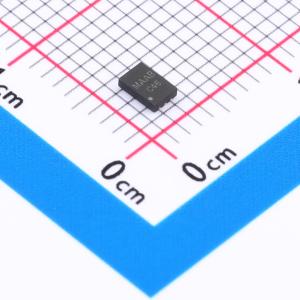

MA600GQE-0000-Z

品牌

MPS(芯源)

封装

QFN-16-EP(3x3)

类目

磁性角度传感器

编号

C18221548

描述MA600是一款高精度、高带宽的磁性角度传感器，可检测永久磁铁（通常是旋转轴上的径向磁化圆柱）的绝对角位置。MA600集成了精密隧道磁阻（TMR）传感器，实现了高带宽和高精度（积分非线性误差），使其成为位置控制和机器人应用的理想解决方案。MA600支持广泛的磁场强度和空间配置，支持轴端（同轴）和轴侧（离轴）安装配置

RoHSSMT扩展库

AEAT-8800-Q24TR

品牌

Broadcom(博通)

封装

QFN-24(5x5)

类目

磁性角度传感器

编号

C39177850

RoHSSMT扩展库

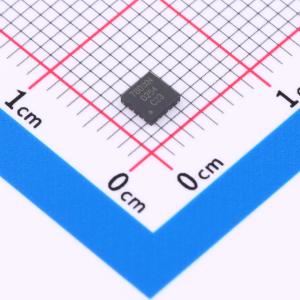

KTH7812-X-N-QN16

品牌

CONNTEK(昆泰芯)

封装

QFN-16L(3x3)

类目

磁性角度传感器

编号

C20623408

描述16 位高精度低延时霍尔磁编码器，噪声0.015° sigma，SPI、ABZ、UVW输出接口可编程，时间常数0.51ms，工作磁场30-150mT，高精度，INL 误差小于 ±0.35°，超低延时，每 1us 更新一次数据，温度漂移0.002° / °C,转速120000rpm,QFN3*3-16L封装

SMT扩展库

KTH7801-X-N-QN16

品牌

CONNTEK(昆泰芯)

封装

QFN-16L-EP(3x3)

类目

磁性角度传感器

编号

C25838709

描述16-bit分辨率，INL小于 0.35°，适用在轴、离轴，超低延时1us ，SPI &SSI输出，可编程4-4096 步/圈ABZ输出，PWM 14-bit 角度输出，内置可编程存储器MTP，工作电压 3.3V ~ 5V，工作温度-40°℃~125°℃，QFN3x3-16L封装，符合AEC-Q100标准

SMT扩展库

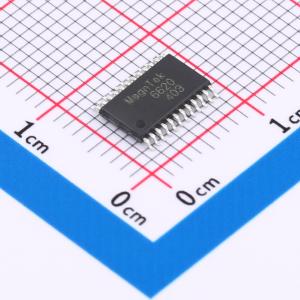

MT6620GA-STD

品牌

MagnTek(麦歌恩)

封装

TSSOP-24

类目

磁性角度传感器

编号

C41413529

描述产品简介：MT6620是MagnTek基于固定磁极霍尔磁感应技术开发的新一代适用于离轴(off-axis)角度和位置检测的传感器芯片。该芯片内部集成了极距为2mm的霍尔阵列，当对应极距为2mm的磁栅尺或者磁环在芯片霍尔阵列上方经过时，芯片可以经霍尔原理感应得到随角度位置变化的正、余弦电压信号，经过后续处理计算得到相应的位置和角度数据。MT6620提供类似传统光电编码器的增量ABZ输出，增量输出最高分辨率为2500脉冲/磁对极或者是10,000步/磁对极；同时MT6620也提供了增量UVW输出，分辨率支持1~63对极/磁对极。MT6620的核心性能提升在于提供了客户端方便的自校准模式（无需数据交互），通过自校准可以补偿由于磁铁的不理想、结构安装的偏差所带来的各种非线性，从而大大提升线性度。

RoHSSMT扩展库

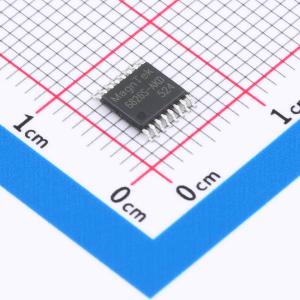

MT6826GT-AKD-R

品牌

MagnTek(麦歌恩)

封装

TSSOP-16

类目

磁性角度传感器

编号

C41413528

输出形式

SPI；PWM；ABZ；UVW

分辨率

12bit

最小磁场

30mT

转速

120000rpm

描述产品简介：MT6826是麦歌恩微电子推出的新一代基于先进的各向异性磁阻（AMR）技术的高速高精度角度编码器芯片。该芯片内部集成了互成45°摆放的两对AMR惠斯通电桥组成的敏感元件以及高性能的专用信号处理电路。由于AMR器件在用作角度测量应用的时候工作于饱和区（饱和磁场为300高斯），实际工作时，芯片只对平行于芯片表面的磁场的方向变化做出 响应，而与磁场强度无关。因此MT6826在使用过程中，对于磁体本身的加工误差以及磁铁和芯片的安装距离误差要求相对较低。MT6826提供替代传统光电编码器的增量ABZ输出接口，增量输出最大分辨为1024脉冲/圈或者是4096步/圈；同时MT6826也提供了增量UVW输出，分辨率支持1~16对极/圈。MT6826提供了分辨率为12比特的PWM输出，用户可以通过PWM输出获得绝对角度数据。用户可以通过MT6826的4线SPI接口，对芯片进行输出分辨率、零点以及其他配置的编程。MT6826的核心性能提升在于提供了客户端方便的自校准模式，通过自校准模式可以补偿由于磁铁的不理想、结构安装的偏差所带来的各种非线性，从而大大提升INL特性。

RoHSSMT扩展库

MT6826SGT-AKD

品牌

MagnTek(麦歌恩)

封装

TSSOP-16

类目

磁性角度传感器

编号

C49257134

SMT扩展库

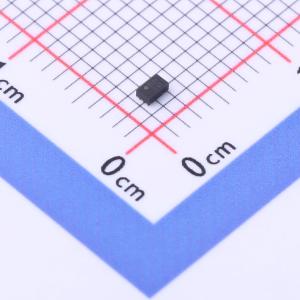

SC4251DN-TR

品牌

Semiment(赛卓)

封装

DFN-6(1.6x1.6)

类目

磁性角度传感器

编号

C49490289

描述编码器、霍尔编码器、位置传感器。SC4251DN-TR 是一款集成霍尔式位置传感器，用于扫描永磁体。IC可通过配置进入超低功耗模式。这使得该IC非常适合电池供电的应用，如机器人吸尘器、无线电动工具、无线游戏控制器和外围设备等。

SMT扩展库

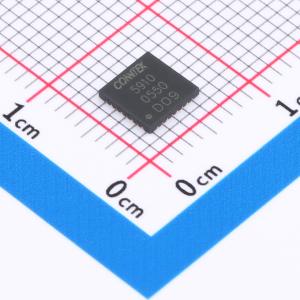

KTM5910

品牌

CONNTEK(昆泰芯)

封装

QFN-32(5x5)

类目

磁性角度传感器

编号

C42383413

描述KTM5910是一款24bit绝对角度TMR磁性编码器，构成一个高速高精度的非接触磁性编码器模块。它具有最高2M采样速率的16bit SAR ADC读取传感器上的差分模拟正弦和余弦信号的能力，可以通过其高速数字电路进行角度计算，并输出位置信息。

RoHSSMT扩展库

KTH5702AQ3QNS

品牌

CONNTEK(昆泰芯)

封装

QFN-16L-EP(3x3)

类目

磁性角度传感器

编号

C25838715

描述集成高度匹配的2D磁场,CORDIC算法，16bit ADC输出,支持绝对位置检测，磁感应强度水平分量工作范围±130mT, SPI & I2C接口,支持唤醒和测量触发模式,工作电压2.8~ 5.5V,工作温度-40℃ ~ +85C,QFN3x3-16L封装,消费级

SMT扩展库

TMAG6181EDGKRQ1

品牌

TI(德州仪器)

封装

VSSOP-8

类目

磁性角度传感器

编号

C36898623

RoHSSMT扩展库

TMAG6180EDGKRQ1

品牌

TI(德州仪器)

封装

VSSOP-8

类目

磁性角度传感器

编号

C34855456

RoHS

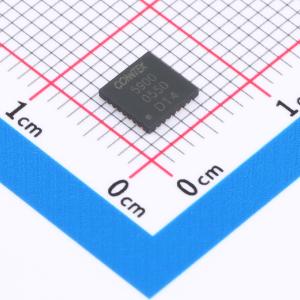

KTM5800

品牌

CONNTEK(昆泰芯)

封装

QFN-32(5x5)

类目

磁性角度传感器

编号

C25836866

描述KTM5800是一款30bit绝对角度细分4096对极编码细分器，可以与磁电阻传感器（AMR/TMR）搭配，构成一个高速高精度的非接触磁性编码器模块。它具有以非常高的采样速率读取传感器上的差分模拟正弦和余弦信号的能力，可以通过其高速数字电路进行角度计算，并输出位置信息。此外，KTM5800还可以搭配其他传感器如光编/光栅/磁栅等，一圈或一个绝对机械周期允许最大12bit（4096线）多极对输入。

RoHSSMT扩展库

SC4689SA-BK-Q

品牌

Semiment(赛卓)

封装

TO-92U

类目

磁性角度传感器

编号

C52021074

描述角度传感器IC、可编程线性霍尔。SC4689SA-BK-Q是一款BiCMOS工艺可编程线性霍尔传感器芯片。输出电压大小与磁通量密度成正比，本产品可调节的参数有：静态电压，灵敏度，极性，钳位电压，灵敏度温漂补偿等参数。这些参数能在用户终端调整。本产品提供了开路、过压和欠压检测功能。

SMT扩展库

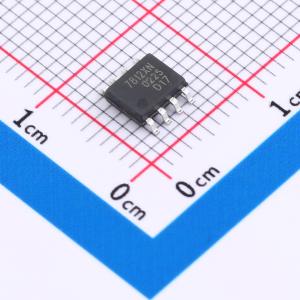

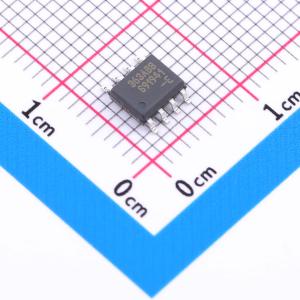

KTH7812-X-N-SOP8

品牌

CONNTEK(昆泰芯)

封装

SOP-8

类目

磁性角度传感器

编号

C49021817

SMT扩展库

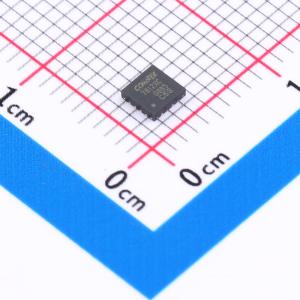

KTH7812-X-C-QN16

品牌

CONNTEK(昆泰芯)

封装

QFN-16L(3x3)

类目

磁性角度传感器

编号

C49257201

RoHSSMT扩展库

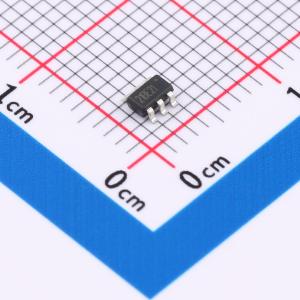

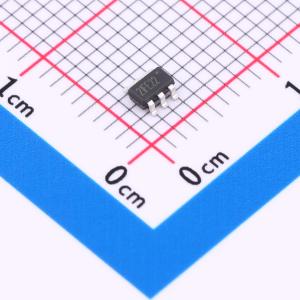

TMAG5173B2QDBVRQ1

品牌

TI(德州仪器)

封装

SOT-23-6

类目

磁性角度传感器

编号

C42244475

RoHSSMT扩展库

MLX90363KDC-ABB-000-RE

品牌

Melexis(比利时迈来芯)

封装

SOIC-8

类目

磁性角度传感器

编号

C2654946

描述MLX90363 是一款采用三轴霍尔技术的单片式磁传感器集成电路。传统的平面霍尔技术仅对垂直于集成电路表面施加的磁通密度敏感。而三轴霍尔传感器对平行于集成电路表面施加的磁通密度也很敏感

RoHSSMT扩展库

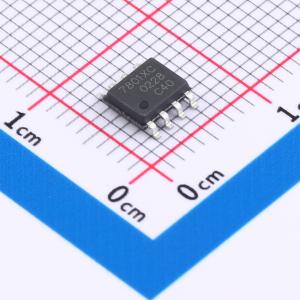

KTH7801-X-C-SOP8

品牌

CONNTEK(昆泰芯)

封装

SOP-8

类目

磁性角度传感器

编号

C49257200

SMT扩展库

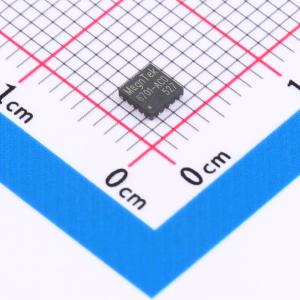

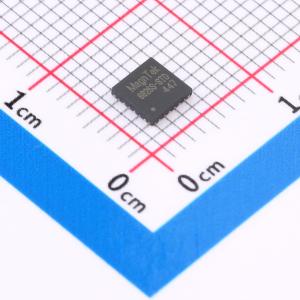

MT6701QT-ACD

品牌

MagnTek(麦歌恩)

封装

QFN-16(3x3)

类目

磁性角度传感器

编号

C49257133

SMT扩展库
