功率因数校正(PFC)控制器

TEA1716T/2,518

品牌

NXP(恩智浦)

封装

SO-24-300mil

类目

功率因数校正(PFC)控制器

编号

C493584

类型

PFC控制器+AC-DC控制器

工作电压

14.1V~21V

拉电流(IOH)

600mA

灌电流(IOL)

1.2A

描述TEA1716T 在一个多芯片IC 中集成了功率因数校正控制器(PFC)和半桥谐振变换器（HBC），可驱动升压转换器的分立MOSFET 和谐振半桥中的两个分立功率MOSFET。通过在高功率时实行准谐振(QR)工作和在低功率时实行准谐振工作与谷值跳跃来实现PFC 的高效工作。内置的过流保护（OCP）、过压保护（OVP）以及退磁检测功能可确保控制器在所有条件下安全工作。HBC 模块是一个高压控制器，用于零电压开关LLC 谐振转换器。该模块含有一个高压电平转换电路和多个保护电路，其中包括过流保护、开路保护、容性模式保护和通用闭锁保护输入。该高压芯片采用专有的高压双极性CMOS-DMOS 功率逻辑工艺制造，支持直接从整流后的通用市电电压高效启动。低电压硅上绝缘芯片（SOI）用于精确、高速保护功能和控制。TEA1716T 控制的PFC 电路和谐振转换器都非常灵活，适用于较宽的市电电压范围内的各种应用。TEA1716T 在单一芯片中集成PFC 和HBC 控制器，是LCD 和等离子电视电源控制的理想之选。使用TEA1716T 可轻松设计功率范围从90 W 至500 W 的高功效和高可靠性电源，仅需很少的外部元器件。TEA1716T 的集成突发模式和电源管理功能支持实施满足用能产品指令(EuP)lot 6（待机模式下 <0.5 W）要求的谐振应用。

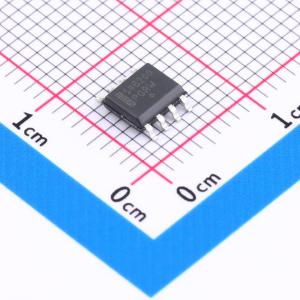

NCP1654BD65R2G

品牌

onsemi(安森美)

封装

SOP-8

类目

功率因数校正(PFC)控制器

编号

C61746

类型

PFC控制器

工作模式

CCM

工作电压

9V~20V

拉电流(IOH)

1.5A

描述实现紧凑性和耐用性的功率因数校正控制器，连续导通模式预转换器,NCP1654 是一款用于连续导通模式 (CCM) 功率因数校正 (PFC) 步升预转换器的控制器。它在固定频率模式下控制电源开关导通时间 (PWM)，取决于瞬时线圈电流。该电路采用 SO-8 封装，最大程度减少了外部部件数量，并极大简化了 PFC 实施。它还集成了高安全性功能，使得 NCP1654 成为一款适用于有效输入功率失控箝位电路。

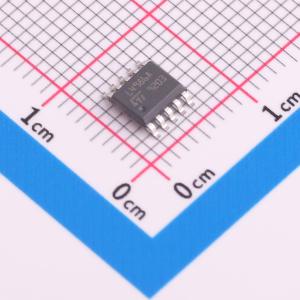

L6562ADTR

品牌

ST(意法半导体)

封装

SO-8

类目

功率因数校正(PFC)控制器

编号

C11144

类型

PFC控制器

工作模式

CRM

工作电压

10.5V~22V

拉电流(IOH)

600mA

描述过渡模式PFC控制器BCD技术

UCC28070DWR

品牌

TI(德州仪器)

封装

SOIC-20-300mil

类目

功率因数校正(PFC)控制器

编号

C601654

类型

PFC控制器

工作模式

CCM

工作电压

11.2V~21V

拉电流(IOH)

250mA

描述UCC28070 二相交错 CCM PFC 控制器

NCP1654BD133R2G

品牌

onsemi(安森美)

封装

SOP-8

类目

功率因数校正(PFC)控制器

编号

C904476

类型

PFC控制器

工作模式

CCM

工作电压

9V~20V

拉电流(IOH)

1.5A

描述NCP1654 是一款用于连续导通模式 (CCM) 功率因数校正 (PFC) 步升预转换器的控制器。它在固定频率模式下控制电源开关导通时间 (PWM)，取决于瞬时线圈电流。该电路采用 SO-8 封装，最大程度减少了外部部件数量，并极大简化了 PFC 实施。它还集成了高安全性功能，使得 NCP1654 成为一款适用于有效输入功率失控箝位电路。

NCP1654BD200R2G

品牌

onsemi(安森美)

封装

SOIC-8

类目

功率因数校正(PFC)控制器

编号

C603659

类型

PFC控制器

工作模式

CCM

工作电压

9V~20V

拉电流(IOH)

1.5A

描述NCP1654 是一款用于连续导通模式 (CCM) 功率因数校正 (PFC) 步升预转换器的控制器。它在固定频率模式下控制电源开关导通时间 (PWM)，取决于瞬时线圈电流。该电路采用 SO-8 封装，最大程度减少了外部部件数量，并极大简化了 PFC 实施。它还集成了高安全性功能，使得 NCP1654 成为一款适用于有效输入功率失控箝位电路。

NCP1653ADR2G

品牌

onsemi(安森美)

封装

SOP-8

类目

功率因数校正(PFC)控制器

编号

C99437

类型

PFC控制器

工作模式

CCM

工作电压

8.7V~18V

开关频率

73.7kHz

描述NCP1653是一款功率因数校正（PFC）升压控制器，设计用于在固定频率连续导通模式（CCM）下工作。它可以在峰值电流模式或平均电流模式下运行。固定频率操作有助于符合EMI标准，并限制可能干扰周围系统的辐射噪声。CCM操作可降低应用中的di/dt和由此产生的干扰。NCP1653采用紧凑的8引脚封装设计，所需外部元件数量最少。这简化了设计并降低了成本。NCP1653的输出级具有±1.5 A的电流驱动能力，可在高功率应用中直接驱动MOSFET。NCP1653可在恒定输出电压或跟随升压模式下工作。跟随升压模式可显著减小PFC电路电感和功率MOSFET的尺寸。采用这种技术时，输出电压不是固定的，而是取决于RMS输入电压或负载需求。这允许降低输出电压，从而减小电感和功率MOSFET的尺寸或成本。因此，NCP1653是高功率应用的理想选择，在这些应用中，成本效益、可靠性和高功率因数是关键参数。NCP1653具备构建紧凑耐用PFC级所需的所有必要特性。NCP1653提供以下保护功能： 1. 当输出电压超过标称调节水平（用户定义值）的107%时，过压保护（OVP）启动，驱动输出（引脚7）变为低电平。当输出电压降至107%以下时，电路自动恢复工作。 2. 当输出电压降至标称调节水平的8%以下时，欠压保护（UVP）启动，器件关闭。当输出电压升至标称调节水平的12%以上时，电路自动启动。此功能还提供输出开环保护和外部关断功能。 3. 过功率限制（OPL）启动并...

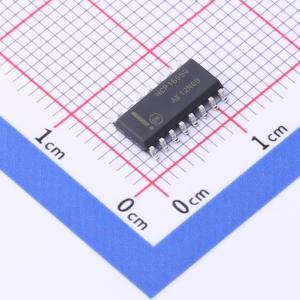

NCP1631DR2G

品牌

onsemi(安森美)

封装

SOIC-16

类目

功率因数校正(PFC)控制器

编号

C154590

类型

PFC控制器

工作模式

CRM；DCM

工作电压

10V~20V

拉电流(IOH)

500mA

描述NCP1631 控制器用于 2 相交错式功率因数校正预转换器。交错由并联的两个小级组成，代替了一个大级。此方式具有若干优点，如实施简单、能够使用更小组件，更好的散热。这些属性使得该交错式 PFC 拓扑结构适用于薄型应用，如平板电视和超薄笔记本电脑适配器。交错还可以扩展到高能效且成本高效（无需低 trr 二极管）的临界导通运行模式的功率范围。NCP1631 在频率箝位临界导通模式 (FcCrM) 下运行。该电路利用频率折回将箝位频率作为功率的函数进行线性降低。因此，NCP1631 在整个负载范围内提供了优化的能效。另外，NCP1631 驱动器具有 180 相移位，可大大减少电流波纹，因此降低了 EMI，减少了大容量电容器中的 rms 电流。NCP1631 结合了构建耐用紧凑的交错式 PFC 级所需的所有功能，且外部组件数量极少。采用 SOIC-16 封装。

NCP1632DR2G

品牌

onsemi(安森美)

封装

SOIC-16

类目

功率因数校正(PFC)控制器

编号

C603642

类型

PFC控制器+AC-DC控制器

工作模式

CRM；DCM

工作电压

10V~20V

拉电流(IOH)

500mA

描述NCP1632 集成了一个双 MOSFET 驱动器，用于交错式 PFC 应用。交错由并联的两个小级组成，代替了一个难以设计的更大级。此方式具有若干优点，如实施简单、能够使用更小组件，更好的散热。 另外，交错还可以扩展到高能效且成本高效（无需低 trr 二极管）的临界导通运行模式的功率范围。此外，NCP1632 驱动器为 180° 移位相位，可大大降低电流波纹。该电路采用 SOIC16 封装，结合了构建耐用紧凑的交错式 PFC 级所需的所有功能，且外部组件数量极少。

UC3854BN

品牌

TI(德州仪器)

封装

PDIP-16

类目

功率因数校正(PFC)控制器

编号

C2861852

类型

PFC控制器

工作电压

10V~20V

开关频率

115kHz

工作电流

18mA

描述增强型高功率因子前置稳压器 16-PDIP 0 to 70

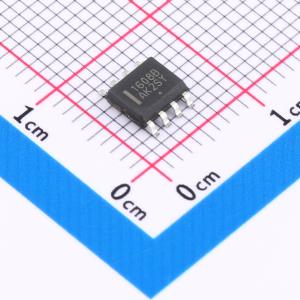

NCP1608BDR2G

品牌

onsemi(安森美)

封装

SOIC-8

类目

功率因数校正(PFC)控制器

编号

C46220

类型

PFC控制器

工作模式

CRM

拉电流(IOH)

500mA

灌电流(IOL)

800mA

描述NCP1608 是一款有源功率因数校正 (PFC) 控制器，专门用作 AC-DC 适配器、电子镇流器和其他中等功率离线转换器（通常高达 350 W）中的预转换器。它使用临界导通模式 (CrM) 来确保多种输入电压和输出功率下接近一致的功率因数。NCP1608 集成了多种安全功能，最大程度减少了外部部件数量，使其成为设计耐用 PFC 级的绝佳选择。

UCC28019ADR

品牌

TI(德州仪器)

封装

SOIC-8-150mil

类目

功率因数校正(PFC)控制器

编号

C35717

类型

PFC控制器

工作模式

CCM

工作电压

11V~21V

拉电流(IOH)

1.5A

描述UCC28019A 8 引脚持续传导模式 (CCM) PFC 控制器

L4986A

品牌

ST(意法半导体)

封装

SSOP-10

类目

功率因数校正(PFC)控制器

编号

C5267797

类型

PFC控制器

工作模式

CCM

工作电压

10V~24.5V

拉电流(IOH)

700mA

描述连续导通模式（CCM）PFC控制器具有高压启动和“电源正常”功能

LD7792SGS

品牌

Leadtrend(通嘉科技)

封装

SOP-16

类目

功率因数校正(PFC)控制器

编号

C648778

类型

PFC控制器+AC-DC控制器

工作模式

QR；CRM

工作电压

10V~29V

拉电流(IOH)

1A

描述LD7792S是LD7790的增强版，大大降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792S集成了过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，可实现高性价比且减少外部元件数量的设计。智能PFC开关控制、零电流检测（ZCD）和频率限制机制使其在任何负载条件下都能实现更高的效率

UCC3818DTR

品牌

TI(德州仪器)

封装

SOIC-16

类目

功率因数校正(PFC)控制器

编号

C471051

类型

PFC控制器

工作模式

CRM

工作电压

10V~17V

开关频率

120kHz

描述BiCMOS 功率因子前置稳压器 16-SOIC 0 to 70

UCC28061DR

品牌

TI(德州仪器)

封装

SOIC-16

类目

功率因数校正(PFC)控制器

编号

C523749

描述UCC28061 具有改善的抗噪性能的 Natural Interleaving™ 转换模式 PFC 控制器

FAN7930CMX-G

品牌

onsemi(安森美)

封装

SOIC-8

类目

功率因数校正(PFC)控制器

编号

C367383

类型

PFC控制器

工作模式

CRM

工作电压

13V~20V

拉电流(IOH)

800mA

描述FAN7930C 是一款有源功率因数校正 (PFC) 控制器，用于在临界导通模式 (CRM) 模式下运行的升压 PFC 应用。它使用电压模式 PWM，将内部斜坡信号与误差放大器输出进行比较，产生 MOSFET 关断信号。因为电压模式 CRM PFC 控制器不需要整流后的交流线路电压信息，所以节省了电流模式 CRM PFC 控制器所需的输入电压感应网络的功率损耗。FAN7930C 提供过电压保护 (OVP)、开路反馈保护、过电流保护 (OCP)、输入电压缺失检测，以及欠压锁定保护 (UVLO)。PFC 就绪引脚可用于在 PFC 输出电压达到带有迟滞的正确水平时触发其他功率级。如果 INV 引脚电压低于 0.45V，运行电流降至非常低的水平，FAN7930C 则可以禁用。通过使用新型的可变导通时间控制方法，THD 低于传统的 CRM 升压 PFC 集成电路。

UCC2818MDREP

品牌

TI(德州仪器)

封装

SOIC-16

类目

功率因数校正(PFC)控制器

编号

C2866927

NCP1623ASNT1G

品牌

onsemi(安森美)

封装

TSOP-6

类目

功率因数校正(PFC)控制器

编号

C5159251

类型

PFC控制器

工作模式

CRM；DCM

工作电压

9V~30V

拉电流(IOH)

800mA

描述NCP1623极为紧凑，旨在优化整个负载范围内PFC级的效率。它还集成了保护功能，确保运行稳定。总体而言，NCP1623非常适合对成本效益、可靠性、高功率因数和效率比有严格要求的系统。

OB3674APJPA-J

品牌

OB(昂宝)

封装

SOP-7

类目

功率因数校正(PFC)控制器

编号

C48392376

类型

PFC控制器

工作模式

CRM

开关频率

230kHz

静态电流(Iq)

550uA

L4984DTR

品牌

ST(意法半导体)

封装

SSOP-10-150mil

类目

功率因数校正(PFC)控制器

编号

C163550

类型

PFC控制器

工作模式

CCM

工作电压

10.3V~22.5V

拉电流(IOH)

600mA

描述CCM PFC控制器

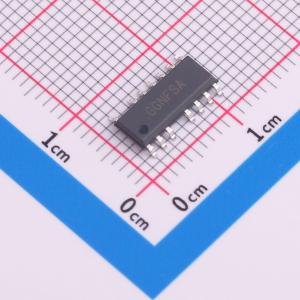

SY5055AHXP

品牌

Silergy(矽力杰)

封装

SOP-14

类目

功率因数校正(PFC)控制器

编号

C21726210

类型

PFC控制器+AC-DC控制器

工作模式

CRM；DCM

工作电压

10V~24V

拉电流(IOH)

600mA

描述SY5055A是一款PFC+LLC组合控制器，它集成了一个升压PFC控制器和一个谐振半桥LLC控制器。升压转换器工作在临界导电模式（CrM）/不连续导电模式（DCM），以最小化开关损耗并获得更好的电磁干扰（EMI）性能。采用平均电流控制以实现单位功率因数（PF）和最低的总谐波失真（THD）

LD7792NGS1

品牌

Leadtrend(通嘉科技)

封装

SOP-16

类目

功率因数校正(PFC)控制器

编号

C5124415

类型

PFC控制器+AC-DC控制器

工作模式

QR；CRM

工作电压

10V~28V

拉电流(IOH)

1A

描述LD7792N/O 是 LD7792 的增强版，极大地降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792N/O 采用过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，具有成本效益高、外部元件少的设计特点。智能 PFC 开关控制、零电流检测（ZCD）和频率限制机制使其在任何负载条件下都能实现更高的效率

STNRG011TR

品牌

ST(意法半导体)

封装

SO-20-300mil

类目

功率因数校正(PFC)控制器

编号

C2155923

类型

PFC控制器+AC-DC控制器

工作模式

CRM；DCM

工作电压

9.5V~19V

拉电流(IOH)

700mA

描述数字式Combo多模PFC和时移LLC谐振控制器
