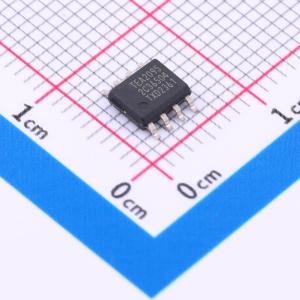

同步整流控制器

TEA2095T/1J

品牌

NXP(恩智浦)

封装

SOT-96-1

类目

同步整流控制器

编号

C5191718

描述TEA2095TE是针对开关型电源的新一代同步整流器(SR)控制器IC。它采用自适应栅极驱动器方法，以便在任意负载下达到最高效率。TEA2095TE是一款专门设计给谐振电源次级整流的控制IC。它具有二个驱动器可以同时驱动二个SR MOSFET，这样可以将变压器次级绕组的抽头出来的电压进行整流。这二个驱动有它们自己的监测控制，可以独立工作。TEA2095TE在效率方面经过优化使其能在极低阻抗的MOSFET和高频下工作。TEA2095TE采用绝缘硅片(SOI)工艺制成。

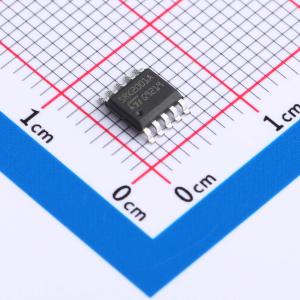

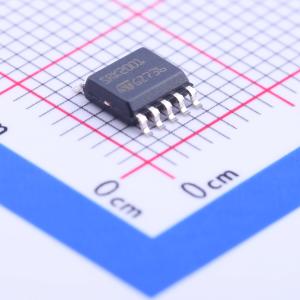

SRK2001ATR

品牌

ST(意法半导体)

封装

SSOP-10

类目

同步整流控制器

编号

C472530

适用AC-DC架构

LLC

是否内置MOS

非内置

工作电压

4.5V~32V

MOS耐压

90V

描述自适应同步整流控制器，用于LLC谐振转换器

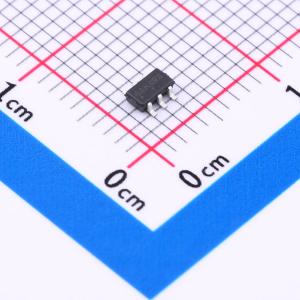

HT6908ARTZ

品牌

HTCSEMI(海天芯)

封装

SOT-23-6

类目

同步整流控制器

编号

C47326426

工作电压

4V~13V

MOS耐压

150V

模式支持

QR；DCM；CCM

静态电流

100uA

描述4V to 13V不需要辅助绕组的快速关断智能整流器

DK5V60R10S

品牌

DK(东科半导体)

封装

SM-7

类目

同步整流控制器

编号

C2979258

适用AC-DC架构

反激式

是否内置MOS

内置

MOS耐压

60V

开关频率

150kHz

描述同步整流

SRK2001TR

品牌

ST(意法半导体)

封装

SSOP-10-150mil

类目

同步整流控制器

编号

C157395

适用AC-DC架构

LLC

是否内置MOS

非内置

工作电压

4.5V~32V

MOS耐压

90V

描述自适应同步整流控制器，用于LLC谐振转换器

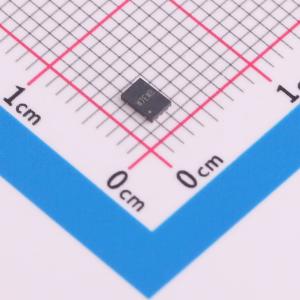

SY5238DGD

品牌

Silergy(矽力杰)

封装

DFN-8(2x3)

类目

同步整流控制器

编号

C7427212

适用AC-DC架构

反激式

模式支持

QR；DCM

静态电流

160uA

导通时间

600ns

FAN6240M6X

品牌

onsemi(安森美)

封装

SOT-23-6

类目

同步整流控制器

编号

C606017

适用AC-DC架构

反激式

工作电压

2.8V~20V

开关频率

200kHz

模式支持

DCM

描述FAN6240M6X是一款用于工作在不连续导通模式（DCM）的隔离反激式转换器的次级侧同步整流器（SR）控制器。自适应死区时间控制算法可最大限度减少SR MOSFET的体二极管导通，同时确保SR在面对电路寄生效应引起的噪声和干扰时能稳定可靠地工作。额定输入电压为30 V的LDO和低VDD欠压锁定（UVLO）电压使FAN6240M6X无需额外电路即可用于宽范围的开关模式电源输出电压。

DK5V100R25S

品牌

DK(东科半导体)

封装

SM-7

类目

同步整流控制器

编号

C557564

适用AC-DC架构

反激式

是否内置MOS

内置

MOS耐压

100V

开关频率

150kHz

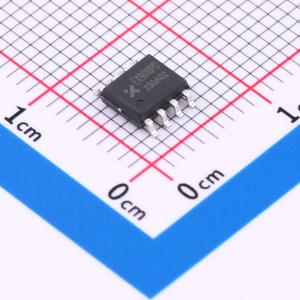

EX9610PA

品牌

Existar(毅芯达)

封装

SOP-8

类目

同步整流控制器

编号

C29781186

适用AC-DC架构

反激式

是否内置MOS

内置

工作电压

5.5V~8V

MOS耐压

100V

描述1个N沟道工作模式SSR-CCM/DCM/QR频率（KHz）：<170功率管耐压:100V导通电阻(RDS(on)@Vgs,Id):10mΩ

SD8525LTR

品牌

SILAN(士兰微)

封装

SOP-8-225mil-1.27mm

类目

同步整流控制器

编号

C42459721

DK5V45R10

品牌

DK(东科半导体)

封装

SM-7

类目

同步整流控制器

编号

C94730

描述DK5V45R10 是同步二极管芯片。可使电源实现高效率的输出。

MP6908GJ-Z

品牌

MPS(芯源)

封装

TSOT-23-6

类目

同步整流控制器

编号

C192996

工作电压

4V~13V

模式支持

QR；DCM；CCM

静态电流

100uA

拉电流

500mA

描述MP6908 是一款低压降二极管仿真 IC，与外部开关配合使用时，可在高效反激式转换器中替代肖特基二极管。MP6908 将外部同步整流 (SR) MOSFET 的正向压降调节至约 40mV，当电压变为负值时，MOSFET 会关断。MP6908 可为可能具有低输出电压的电池充电应用、输出短路情况或高端 SR 配置生成自身的电源电压。可编程振铃检测电路可防止 MP6908 在不连续导通模式 (DCM) 和准谐振操作期间，在 Vds 振荡时误开启。MP6908 采用节省空间的 TSOT23 - 6 封装。

NCP43080ADR2G

品牌

onsemi(安森美)

封装

SOIC-8

类目

同步整流控制器

编号

C603726

适用AC-DC架构

反激式；LLC；正激式

工作电压

4V~35V

开关频率

1MHz

模式支持

CCM；QR；DCM

描述NCP43080 是一款用于开关模式电源的同步整流器控制器。该控制器可实现反激、准谐振反激和 LLC 拓扑结构的高能效设计。 外部可调节最短开关时间间隔时段提供了驱动各种 MOSFET 封装类型和 PCB 布局的灵活性。SR 系统的可靠低噪音运行由于自同步功能而得以保证。NCP4308 还利用驱动器到 MOSFET 的开尔文联接实现了满载下的高能效运行。 该驱动器精确的关断阈值、极低的关断延迟时间和高接受电流功能可实现最长的同步整流 MOSFET 导通时间。该高准确性驱动器和 5V 门极箝位使其非常适用于直接驱动 GaN 器件。 为了提供 PCB 布局方面的更大灵活性，此产品有两种版本。NCP4308 没有 LLD 功能，NCP43080 有 LLD 功能

NCP4306DADZZDASNT1G

品牌

onsemi(安森美)

封装

TSOP-6-1.5mm

类目

同步整流控制器

编号

C504885

适用AC-DC架构

反激式；LLC；正激式

工作电压

4V~35V

开关频率

1MHz

模式支持

QR；DCM；CCM

描述NCP4306 是一款高性能驱动器，专门为控制开关模式电源中的同步整流 MOSFET 而设计。由于其高性能驱动器和多功能性，可用于多种拓扑结构，如 DCM 或 CCM 反激、准谐振反激、正向和半桥谐振 LLC。外部可调或固定可调最短开关时间间隔时段的组合有助于抵御 PCB 布局和其他寄生元件产生的振铃。SR 系统的可靠低噪音运行由于自同步功能而得以保证。NCP4306 还利用 MOSFET 的驱动器开尔文连接，实现了满负载下的高能效运行，利用轻负载检测结构实现了轻负载下的高能效。该驱动器精确的关断阈值、极低的关断延迟时间和高接受电流功能可实现最长的同步整流 MOSFET 导通时间以及最高的 SMPS 能效。这种高准确性驱动器和 5V 门极箝位实现了 GaN MOSFET 的使用。

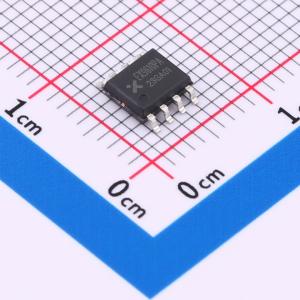

EX9610PD

品牌

Existar(毅芯达)

封装

SOP-8

类目

同步整流控制器

编号

C29781187

适用AC-DC架构

反激式

是否内置MOS

内置

工作电压

5.5V~8V

MOS耐压

100V

描述1个N沟道工作模式SSR-CCM/DCM/QR频率（KHz）：<170功率管耐压:100V导通电阻(RDS(on)@Vgs,Id):15mΩ

JW7726CSOTB#TRPBF

品牌

Joulwatt(杰华特)

封装

SOT-23-6

类目

同步整流控制器

编号

C5121641

适用AC-DC架构

反激式

是否内置MOS

非内置

工作电压

4V~8.5V

模式支持

CRM；CCM；QR；DCM

NCP4304BDR2G

品牌

onsemi(安森美)

封装

SOIC-8

类目

同步整流控制器

编号

C603714

适用AC-DC架构

反激式；LLC；正激式

工作电压

10.4V~28V

开关频率

500kHz

模式支持

CCM；QR；DCM

描述NCP4304A/B是一款功能齐全的控制器和驱动器，专为控制开关模式电源中的同步整流电路而设计。由于其通用性，它可用于各种拓扑结构，如反激、正激和半桥谐振LLC。外部可调的最小导通和关断时间相结合，有助于抑制由PCB布局和其他寄生元件引起的振铃。因此，可确保同步整流（SR）系统可靠且无噪声运行。极短的关断延迟时间、驱动器的高灌电流能力以及自动封装寄生电感补偿系统，可最大限度地延长同步整流MOSFET的导通时间，从而进一步提高开关模式电源（SMPS）的效率。最后，较宽的VCC工作电压范围与两种版本的驱动器电压钳位相结合，便于在24V输出应用中实现SR系统。NCP4304A/B既可以作为独立IC运行，也可以作为初级侧控制器的配套IC，以帮助在开关模式电源中实现高效的同步整流。该控制器具有高电流栅极驱动器和高速逻辑电路。

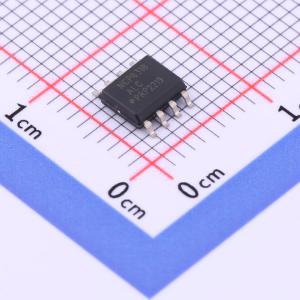

NCP4318ALCDR2G

品牌

onsemi(安森美)

封装

SOIC-8

类目

同步整流控制器

编号

C2902032

描述NCP4318是一款适用于LLC谐振转换器的先进同步整流（SR）控制器，所需外部元件极少。它有两个栅极驱动级，用于驱动对变压器次级绕组输出进行整流的SR MOSFET。这两个栅极驱动级各自拥有漏极和源极感应输入，且相互独立工作。先进的自适应死区时间控制可补偿寄生电感上的电压，以最大限度减少体二极管导通，提高系统效率。先进的关断控制算法可确保SR在整个负载范围内稳定运行。NCP4318有两种引脚分配版本——NCP4318AXX和NCP4318BXX。

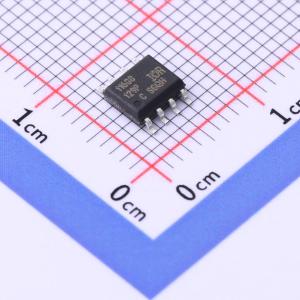

IR11688STRPBF

品牌

Infineon(英飞凌)

封装

SOIC-8

类目

同步整流控制器

编号

C537534

适用AC-DC架构

LLC

是否内置MOS

非内置

工作电压

4.75V~18V

MOS耐压

200V

描述IR11688是一款双路智能次级侧控制器IC，针对驱动两个配置用于谐振转换器应用中同步整流的N沟道功率MOSFET进行了优化。每个通道可驱动一个或多个并联的MOSFET，以模拟肖特基二极管整流器的行为，在每个导通周期的大部分时间内绕过体二极管，以最大限度地降低功耗，并在阻断期间保持关断状态。通过感测每个整流MOSFET的漏源电压来确定源漏电流，并在每个导通周期开始时迅速开启每个栅极，并在输出整流电路各支路的电流接近零转换时关断。采用先进的消隐方案和双脉冲抑制技术，可确保在固定和可变频率应用中可靠运行，实现了高耐用性和抗噪性。可编程最小导通时间（MOT）功能提供了在宽范围开关频率下工作的灵活性。逐周期MOT保护电路能够自动检测轻载或空载状态，以便禁用栅极驱动，避免不必要的反向电流流过MOSFET。IR11688的Vcc电源电压范围为4.75V至18V，使其电源可从输出端获取，从而在输出电压低至5V的系统中无需辅助电源电路。当栅极驱动不进行开关操作时，IR11688的静态电流非常低，可在待机模式下实现最低功耗。

GP7596B

品牌

HaloChip(华众芯)

封装

SOP-8

类目

同步整流控制器

编号

C47117419

适用AC-DC架构

反激式

是否内置MOS

内置

工作电压

4.7V~60V

MOS耐压

65V

描述GP7596XX是一款用于替代反激变换器副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率MOSFET以提升系统效率。支持“浮地”和“共地”同步整流两种架构，同时支持DCM,QR及CCM工作模式。内置VCC高压供电模块，无需VCC供电绕组，降低了系统成本。内部集成有VCC欠压保护功能，采用SOP8封装。

MST1694KC-B49

品牌

MST(迈尔斯通)

封装

SOP-8

类目

同步整流控制器

编号

C22395105

适用AC-DC架构

反激式

是否内置MOS

内置

MOS耐压

60V

开关频率

200kHz

UCC24612-2DBVR

品牌

TI(德州仪器)

封装

SOT-23-5

类目

同步整流控制器

编号

C471044

适用AC-DC架构

反激式；LLC

工作电压

4V~28V

开关频率

800kHz

模式支持

CCM；QR；DCM

描述UCC24612 高频多模式同步整流器控制器

SD8512ATR

品牌

SILAN(士兰微)

封装

SOP-8-225mil-1.27mm

类目

同步整流控制器

编号

C42459718

GP7596CA

品牌

HaloChip(华众芯)

封装

SOP-8

类目

同步整流控制器

编号

C49420376
