快充协议芯片

HUSB237-AA001-DN06R

品牌

Hynetek(慧能泰)

封装

DFN-6L-EP(2x2)

类目

快充协议芯片

编号

C22373734

类型

受电控制器

协议

QC 2.0

输出功率

100W

输出电压

5V；20V；15V；12V；9V

HUSB238A-BB001-QN16R

品牌

Hynetek(慧能泰)

封装

QFN-16L-EP(3x3)

类目

快充协议芯片

编号

C24833806

类型

受电控制器

协议

QC 2.0；PD 3.1；BC 1.2

输出电压

5V；20V；15V；12V；28V；9V

工作温度

-40℃~+125℃

描述HUSB238A是一款高度集成的独立的USB Type-C®和Power Delivery（PD）Sink控制器。它集成了CC逻辑、USB PD协议和传统协议，支持Type-C V2.1 & USB PD3.1标准、PPS 20mV和AVS200mV调压，传输的额定功率可达240W（48V 5 A）。HUSB238A的超低工作电流有助于系统降低总功耗，适合电池应用。它采用QFN 3 mm x 3 mm-16L封装，用于具有传统桶连接器或USB micro-B电源连接器的电子设备，如物联网设备、无线充电器、无人机、智能扬声器、电动工具和其他设备。

TPS26750SRSMR

品牌

TI(德州仪器)

封装

VQFN-32-EP(4x4)

类目

快充协议芯片

编号

C42166327

协议

PD 3.1

工作温度

-40℃~+125℃

描述TPS26750 是一款高度集成的独立式 USB Type-C 和电力输送 (PD) 控制器，针对支持 USB-C PD 电源的应用进行了优化。TPS26750 集成了完全管理的电源路径与强大的保护功能，可提供完整的 USB-C PD 解决方案。TPS26750 还集成了对外部电池充电器 IC 的控制功能，可提高易用性并缩短产品面市时间。基于网络的直观 GUI 会使用清晰的方框图和简单的多选题，通过一些简单问题了解用户的应用需求。最后，GUI 将为用户的应用创建配置映像，从而显著降低竞争性 USBPD 解决方案相关的复杂性。 扩展功率范围 (EPR)-支持 EPR 供电端和受电端 EPR 28V、36V、48V 和 AVS 可编程电源 (PPS)-支持 PPS 供电端和受电端-独立 PPS 供电端控制 TI 电池充电器-用于 PPS 受电端的可编程接口 液体检测-直接在 Type-C 连接器上测量-集成错误处理和保护 完全管理的集成电源路径和保护-集成 5V、3A 和 36mΩ 拉电流开关-集成了欠压和过压保护以及限流功能，可为 5V 和 3A 拉电流电源路径提供浪涌电流保护-连接到不兼容的器件时，26V 耐压 CC 引脚可提供强大的保护 USB Type-C 功率传输 (PD) 控制器-10 个可配置 GPIO-支持 BC1.2 充电-3.3V LDO 输出，在电池电量耗尽时提供支持-通过 3.3V 或 VBUS 源供电-1 个 I2C 主要端口-1 个 I2C 次级端口

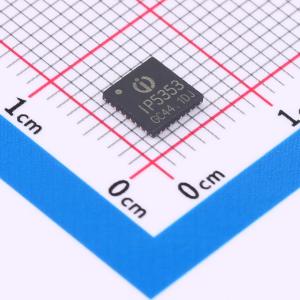

IP5353_I2C_AABC

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

快充协议芯片

编号

C46550234

描述支持高压SCP、双向PD3.0等全部快充协议的 移动电源SOC,（不支持最新小米67W充电头）

IP2721

品牌

INJOINIC(英集芯)

封装

TSSOP-16

类目

快充协议芯片

编号

C603176

协议

PD 3.0；PD 2.0

通道数

1C

输出电压

5V；20V；15V

工作温度

-40℃~+85℃

描述支持USB TYPEC/PD2.0/PD3.0 UFP模式，自动检测USB连接状态，集成PD协议硬件，分析PD协议以获取源能力并请求相应的电压。

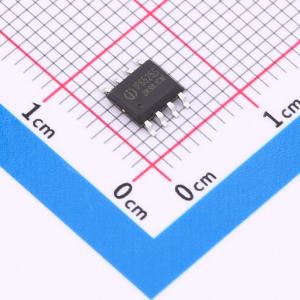

IP6525T_N

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

快充协议芯片

编号

C515678

协议

QC 2.0；FCP；AFC；QC 3.0

输出功率

18W

输出电压

5V；12V；9V

描述IP6525T是一款集成同步开关的降压转换器、支持4种输出快充协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6525T内置功率MOS，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V@3.4A, 9V@2.0A，12V@1.5A。IP6525T的降压转换效率高至98%。

TPS25730SRSMR

品牌

TI(德州仪器)

封装

VQFN-32-EP(4x4)

类目

快充协议芯片

编号

C22390380

IP2709_BF20WP

品牌

INJOINIC(英集芯)

封装

QFN-24(4x4)

类目

快充协议芯片

编号

C20606460

通道数

1C1A

输出电压

5V；7V；12V；9V

工作温度

-40℃~+85℃

描述IP2709是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCPQC4+/QC4/QC3.0/QC2.0 （Quick Charge），FCP（Hisilicon Fast Charge Protocol），SCP（Super FastCharge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

FM5888C

品牌

FM(富满)

封装

SOT-23-6

类目

快充协议芯片

编号

C255618

输出功率

12W

工作温度

-40℃~+125℃

描述支持USB DCP短接D+线到D-线，符合USB电池充电规范修订版1.2 (BC1.2)。自动检测功能监测USB数据线电压，并自动提供正确的电气签名以充电兼容设备。

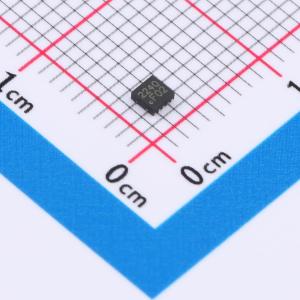

CH224Q

品牌

WCH(南京沁恒)

封装

DFN-10-EP(2x2)

类目

快充协议芯片

编号

C46061833

类型

受电控制器

协议

PD 3.2

输出功率

140W

输出电压

5V；20V；15V；12V；28V；9V

描述支持USB PD3.2的USB PD快充协议受电芯片，最高支持PD3.2 EPR 140W功率,可广泛用于各类电子设备拓展高功率输入如无线充电器、小家电、锂电池电动工具等各类场合。

CH221K

品牌

WCH(南京沁恒)

封装

SOT-23-6

类目

快充协议芯片

编号

C5125736

类型

受电控制器

协议

PD 3.0

输出功率

100W

输出电压

5V；20V；15V；12V；9V

描述CH224Q/CH224A 为支持USB PD3.2 的USB PD 快充协议受电芯片，最高支持PD3.2 EPR 140W 功率，并支持单电阻配置、I/O 电平配置及I2C 配置。通过I2C 接口可以读取协议握手状态和读取当前PD 档位额定电流。芯片内置高压LDO，静态功耗低，集成度高，外围精简。芯片集成输出电压检测及过压保护功能，可广泛应用于各类电子设备拓展高功率输入如无线充电器、小家电、锂电池电动工具等各类场合。

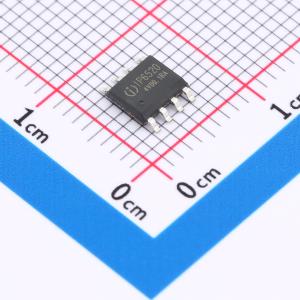

IP6520T_30W_PPS

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

快充协议芯片

编号

C20606461

协议

QC 3+；QC 2.0；FCP；AFC；QC 3.0；PD 3.0；PD 2.0

输出功率

30W

输出电压

5V；12V；9V

描述IP6520T是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6520T内置功率MOS，输入电压范围是7.3V到32V，输出电压范围是3V到12V，能提供最大30W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3A，9V/2.22A，12V/1.67A。 IP6520T的PD输出具有CV/CC特性，当输出电流小于设定值，进入CV模式，输出电压恒定；当输出电流大于设定值，进入CC模式，随着输出电流增大，输出电压降低。

SE100-HF

品牌

SEAWARD(思旺)

封装

SOP-8-150mil

类目

快充协议芯片

编号

C115746

协议

QC 2.0

输出电压

5V；20V；12V；9V

工作温度

-20℃~+125℃

描述USBQC2.0协议芯片（过认证

IP6525S_EN

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

快充协议芯片

编号

C46550236

输出电压

5V；12V；9V

工作电压

5.2V~32V

描述最大输出22.5W，集成快充输出协议 (DCP/QC2.0/QC3.0/FCP/AFC/SFCP/MTK/SCP/VOOC)的降压 SOC

IP5353_I2C_AABC_DWDKO

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

快充协议芯片

编号

C46550235

描述支持高压SCP、双向PD3.0等全部快充协议的 移动电源SOC

PJ5102SG

品牌

PJSEMI(平晶微)

封装

SOT-23-6

类目

快充协议芯片

编号

C469392

工作温度

-40℃~+125℃

描述PJ5102SG是一款双USB专用充电端口控制器。自动检测功能监控USB数据线电压，并自动在数据线上提供正确的电气签名以进行充电。

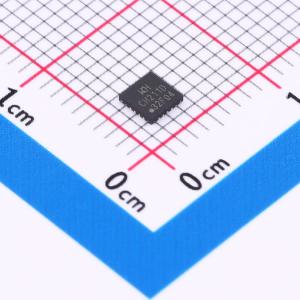

CH211D

品牌

WCH(南京沁恒)

封装

QFN-20(3x3)

类目

快充协议芯片

编号

C46527406

输出电压

5V；20V；12V；28V；9V

工作温度

-40℃~+85℃

描述CH211是内置高压开关和升压模块的Type-C/PD高压接口芯片，内置4通道高压开关，支持外部N型MOSFET功率管控制，提供2线控制接口及中断，可用于MCU管理Type-C接口电源和USB PD信号高压扩展等。

D1542

品牌

Silicore(芯谷)

封装

SOT-23-6

类目

快充协议芯片

编号

C41438511

类型

供电控制器

协议

FCP；AFC；QC 2.0；QC 3.0

通道数

1

输出电压

5V；12V；9V

描述D1542是海思快速充电协议（FCP）、三星自适应快速充电（AFC）和高通快速充电2.0/3.0（QC2.0/3.0）USB接口的快速充电协议控制器。

XPM52CDP65

品牌

FM(富满)

封装

QFN-16-EP(4x4)

类目

快充协议芯片

编号

C42460907

协议

QC 2.0；AFC；QC 3.0；VOOC 4.0；SCP；VOOC 2.0；FCP；QC 3.0+；PD 3.1

输出功率

65W

输出电压

5V；15V；12V；20V；9V

工作温度

-40℃~+125℃

描述XPM52C是一款集成同步开关的降压转换器，支持多种输出快充协议、支持USB Type-C和PD等多种快充协议，包括USB Type-C和PD协议，高通QC 2.0/3.0/3.0+，华为FCP/SCP/HVSCP，VOOC 2.0/4.0协议，联发科PE，三星AFC，USB BC1.2 DCP以及Apple 2.4A充电规范，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。 XPM52C具有自动识别VIN输入电压的功能，依据输入电压来调节输出电压。 XPM52C内置功率MOS，输入工作电压最高到31V，输出电压范围是3.3V到21V，能提供最大65W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

LYF63303

品牌

POWLICON(宝砾微)

封装

QFN-40L(5x5)

类目

快充协议芯片

编号

C5150979

协议

QC 2.0；AFC；QC 3.0；PD 3.0；SCP；QC 3+；FCP；PD 2.0

输出功率

60W

输出电压

5V；15V；12V；20V；9V

工作温度

-40℃~+125℃

描述LYF63303是一款集成PD/QC等全部协议的4管桥式升降压控制器。自主专利的升降压控制模式，从而实现在升压、降压、升降压平滑切换；采用COT架构和内置2A的驱动电路，从而实现高效率的、大功率负载输出；开关频率可编程设置150kHz、300kHz、600kHz和1200kHz；VADJ，IADJ引脚用于动态输出调压和输出恒流控制。 LYF63303内置PD3.0等全协议，专为Type-C电源侧充电应用；系统通过监控CC引脚，以检测Type-C插入和拔出，同时可提供5V至20V的输出电压；通过监控D+/D-引脚，检测不同的设备需求自动调整输出电压，可提供3.6V至20V的输出电压；内部集成两个放大器和参考电压，用于电压和电流环路调节。

HUSB601_ASA

品牌

Hynetek(慧能泰)

封装

SOT23-6L

类目

快充协议芯片

编号

C7471919

协议

QC 3+；QC 2.0；FCP；AFC；QC 3.0；SCP

输出电压

5V；12V；9V

工作温度

-40℃~+125℃

描述HUSB601是一款专用于USB Type-A充电应用的快速充电协议控制器。它支持多种快速充电协议，包括BC1.2 DCP、Apple 5V, 2.4 A、Samsung AFC、QC2.0/3.0（A类和B类）、QC3+、Huawei FCP和SCP等。 HUSB601会自动检测供电设备的类型并选择合适的快速充电协议。快速充电时的最大充电电压是可以配置的，以限制充电功率。HUSB601支持在快速充电和5V充电之间动态切换充电功率，兼容具有多个充电端口的充电系统中的功率衰减应用。 HUSB601通过FB引脚的电流来源/吸收来精确调整充电电压。HUSB601的低静态电流确保了最小的功耗，并减少了充电系统的热应力。HUSB601采用SOT23-6L封装。

LDR6328S

品牌

Legendary(乐得瑞)

封装

SOP-8

类目

快充协议芯片

编号

C2919631

类型

受电控制器

协议

QC 2.0；AFC；QC 3.0；PD 3.0；PD 2.0

工作温度

-40℃~+85℃

描述LDR6328S是乐得瑞科技有限公司开发的一款兼容USBPD、QC 和AFC协议的Sink控制器。从支持USBPD、QC 和AFC 协议的适配器取电，然后供电给设备。

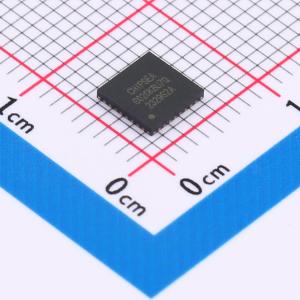

CS32G020K8U7QH

品牌

CHIPSEA(芯海科技)

封装

QFN-32

类目

快充协议芯片

编号

C19274452

协议

FCP；AFC；SCP；PD 3.1；QC 4.0+

通道数

2C

工作电压

2.5V~5.5V

工作温度

-40℃~+105℃

描述CS32G020Q系列是适用于车载电源应用的USB Type-C和USB PD控制器。集成了两路独立的Type-C CC和USB PD功能，Load Switch Driver，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性。

MAX77958CEWV+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

WLP-30(2.7x3.1)

类目

快充协议芯片

编号

C28509649

协议

PD 3.0

工作温度

-40℃~+85℃
