电容传感IC

MDC04

品牌

Mysentech(敏源传感)

封装

QFN-20-EP(3x3)

类目

电容传感IC

编号

C2843541

传感容量范围

0pF~119pF

通道数

4

工作电压

2V~5.5V

接口类型

I2C

描述1-Wire&I2C协议数字输出，4通道可编程固定调理范围0~119pF，可编程可变调理范围±15.5pF，分辨率0.1fF，2.0V~5.5V宽电压供电，超低功耗5.3uA，内置0.5℃精度温度传感器，广泛应用在各种连续液位检测，如智能小家电液位、水箱液位、油液液位等场景。

MC11S

品牌

Mysentech(敏源传感)

封装

QFN-16(3x3)

类目

电容传感IC

编号

C7472380

传感容量范围

2pF~1000pF

通道数

2

工作电压

2V~5.5V

接口类型

I2C

描述大量程、双通道、差分电容型传感芯片，电容测量范围1~1000pF，频率范围0.1MHz~20MHz，供电电压2.0V~5.5V，温度范围-55℃~+125℃，转换时间1~100ms（可配置），平均功耗2.6uA@1Hz，I2C协议数字输出，QFN16封装，广泛用于智能家电液位、水箱液位、水浸传感、触控传感等场景。

MC1081S

品牌

Mysentech(敏源传感)

封装

QFN-16-EP(3x3)

类目

电容传感IC

编号

C42931404

传感容量范围

1pF~10nF

通道数

10

有效分辨率(ENOB)

16bit

工作电压

2.3V~5.5V

描述十通道多模式宽频数字电容传感芯片，支持单端电容、双端浮空电容和互电容等模式，10路单端电容/5路双端电容测量，电容测量范围1pF~10nF，频率范围100KHz~30MHz，供电电压2.3V~5.5V，温度范围-55℃~+125℃，转换时间0.1~23.5ms（可配置），平均功耗2.5uA@1Hz，I2C协议数字输出，QFN16封装，广泛用于液位测量、含水率测量、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。

MC1081L

品牌

Mysentech(敏源传感)

封装

DFN-8-EP(2x2)

类目

电容传感IC

编号

C46682306

传感容量范围

1pF~10000pF

通道数

10

工作电压

2.3V~5.5V

接口类型

I2C

描述四通道多模式宽频数字电容传感芯片，支持单端电容、2路双端浮空电容和互电容等模式，4路单端电容/2路双端电容测量，电容测量范围1pF~10nF，频率范围100KHz~30MHz，供电电压2.3V~5.5V，温度范围-55℃~+125℃，转换时间0.1~23.5ms（可配置），平均功耗2.5uA@1Hz，I2C协议数字输出，DFN8（2.0*2.0*0.55mm）封装，广泛用于液位、触液、含水率、水浸传感、干湿度分析、介电检测、接近感知、按键触控、手势识别等场景。

MDC02

品牌

Mysentech(敏源传感)

封装

SOP-8

类目

电容传感IC

编号

C3029620

传感容量范围

0pF~119pF

通道数

2

接口类型

I2C

描述1-Wire协议数字输出，2通道可编程固定调理范围0~119pF，可编程可变调理范围±15.5pF，分辨率0.1fF，超低功耗5.3uA，内置0.5℃精度温度传感器，可测量环境温度，广泛应用在各种连续液位检测，如智能小家电液位、水箱液位、油液液位等场景。

MC11T

品牌

Mysentech(敏源传感)

封装

TSSOP-16

类目

电容传感IC

编号

C19188777

传感容量范围

2pF~1000pF

通道数

2

有效分辨率(ENOB)

14bit

工作电压

2V~5.5V

描述大量程、双通道、差分电容型传感芯片，电容测量范围1~1000pF，频率范围0.1MHz~20MHz，转换时间1~100ms（可配置），平均功耗2.6uA@1Hz，I2C协议数字输出，TSSOP16（5.0*4.4mm)封装，广泛用于智能家电液位、水箱液位、水浸传感、触控传感等场景。

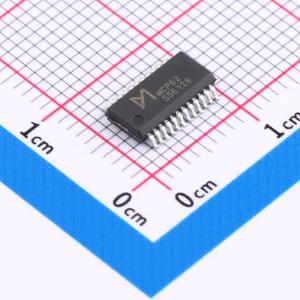

MCP62

品牌

Mysentech(敏源传感)

封装

QSOP-24

类目

电容传感IC

编号

C22390079

传感容量范围

0pF~150pF

通道数

2

有效分辨率(ENOB)

15bit

工作电压

2.5V~5.5V

描述甚高频数字单端电容处理器芯片，集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围0pF~150pF，频率范围10MHz~100MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗15uA@1Hz，QSOP24封装，广泛用于连续液位检测、含水率检测、水浸检测、物质介电检测及接近感知等场景。

MCP61

品牌

Mysentech(敏源传感)

封装

QSOP-24

类目

电容传感IC

编号

C41430035

传感容量范围

1pF~1000pF

通道数

2

工作电压

2.5V~5.5V

接口类型

I2C；SPI

描述高频数字双端互电容处理器芯片，集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围1pF~1000pF，频率范围0.1MHz~20MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗12uA@1Hz，QFN24封装，广泛用于连续液位检测、水浸检测、物质介电检测等场景。

MCP62

品牌

Mysentech(敏源传感)

封装

QSOP-24

类目

电容传感IC

编号

C41430036

传感容量范围

0pF~150pF

通道数

2

工作电压

2.5V~5.5V

接口类型

I2C；USART；SPI

描述甚高频数字单端电容处理器芯片，集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围0pF~150pF，频率范围10MHz~100MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗15uA@1Hz，QSOP24封装，广泛用于连续液位检测、含水率检测、水浸检测、物质介电检测及接近感知等场景。

MCP62G

品牌

Mysentech(敏源传感)

封装

QFN-24-EP(4x4)

类目

电容传感IC

编号

C36493721

传感容量范围

0pF~150pF

通道数

2

工作电压

2.5V~5.5V

接口类型

USART；I2C；SPI

描述甚高频数字单端电容处理器芯片，集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围0pF~150pF，频率范围10MHz~100MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗15uA@1Hz，QFN24封装，广泛用于连续液位检测、含水率检测、水浸检测、物质介电检测及接近感知等场景。

MCP61

品牌

Mysentech(敏源传感)

封装

QSOP-24

类目

电容传感IC

编号

C22439642

传感容量范围

2pF~1000pF

通道数

2

工作电压

2.5V~5.5V

接口类型

I2C；USART；SPI

描述高频数字双端互电容处理器芯片，集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围1pF~1000pF，频率范围0.1MHz~20MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗12uA@1Hz，QSOP24封装，广泛用于连续液位检测、水浸检测、物质介电检测等场景。

MDC02

品牌

Mysentech(敏源传感)

封装

SOP-8

类目

电容传感IC

编号

C2940998

传感容量范围

0pF~119pF

通道数

2

接口类型

I2C

描述1-Wire协议数字输出，2通道可编程固定调理范围0~119pF，可编程可变调理范围±15.5pF，分辨率0.1fF，超低功耗5.3uA，内置0.5℃精度温度传感器，可测量环境温度，广泛应用在各种连续液位检测，如智能小家电液位、水箱液位、油液液位等场景。

TS08

品牌

Silicore(芯谷)

封装

SOP-24

类目

电容传感IC

编号

C49196395

传感容量范围

10pF~100pF

通道数

8

工作电压

2.5V~5V

工作温度

-20℃~+75℃

描述TS08是一款通道自校准电 容式触摸传感器，采用 SOP24封装形式封装。

TS04

品牌

Silicore(芯谷)

封装

SOP-14

类目

电容传感IC

编号

C49196608

传感容量范围

100pF

通道数

4

工作电压

2.5V~5V

工作温度

-20℃~+75℃

描述TS04是一种单片集成电路，具有高性能电容式触摸传感器和自校准功能。

FDC2112DNTR

品牌

TI(德州仪器)

封装

WSON-12(4x4)

类目

电容传感IC

编号

C544400

通道数

2

有效分辨率(ENOB)

12bit

工作电压

2.7V~3.6V

接口类型

I2C

描述FDC2112 2 通道、12 位、电容数字转换器

MDC04PCB

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C2843553

通道数

4

工作电压

2V~5.5V

接口类型

单总线；I2C

描述模组将高精度电容传感芯片MDC04的贴片管脚引出，便于工程师进行MDC04、MDC02芯片测试使用。

MCP61EVK

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C41376081

传感容量范围

1pF~1000pF

工作电压

2.5V~5.5V

接口类型

UART；I2C

工作温度

-40℃~+85℃

描述MCP61高频数字双端互电容处理器芯片贴片模组，可兼容MCP61和MCP61S芯片开发，便于调试使用，尺寸36*25mm。MCP61集成Arm®Cortex®-M0内核微处理器，可实现各种嵌入式感知处理算法，将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围1pF~1000pF，频率范围0.1MHz~20MHz，供电电压2.5V~5.5V，工作温度范围-40℃~+85℃，平均功耗12uA@1Hz，广泛用于连续液位检测、水浸检测、物质介电检测等场景。

LDM

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C7587913

传感容量范围

0pF~100pF

工作电压

2.5V~5.5V

接口类型

I2C

工作温度

-40℃~+85℃

描述差分式电容介电常数测量原理，测量连续液位、含水率、接近等。介质传感，强穿透性，可非接触穿透1-10mm非金属容器。模组含微处理器件，内嵌电容与物理量转换计算、温度补偿、信息存储、校准支持等，I2C协议。电容测量范围0-100pF，电容测量精度1%，温度分辨率12bit ADC，模组尺寸小：11.5*11.5*2.5mm，可应用于油液液位、料位、水位等检测。

FDC2212QDNTRQ1

品牌

TI(德州仪器)

封装

WSON-12-EP(4x4)

类目

电容传感IC

编号

C2678636

通道数

2

有效分辨率(ENOB)

28bit

工作电压

2.7V~3.6V

接口类型

I2C

描述FDC2212-Q1 2 通道、28 位、汽车类电容数字转换器

CDS

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C41436180

传感容量范围

0pF~119pF

工作电压

2V~5.5V

接口类型

UART

工作温度

-40℃~+85℃

描述电容式灰尘检测，典型应用包括工业设备、空调、尘盒等智能设备，可自动与清洗模式联动，集成了敏源高精度差分式电容传感芯片MDC04，利用有灰尘时介电常数的变化检测积灰程度变化，灰尘厚度与电容数值成正比；内嵌MCU检测处理器，有效滤除温度、凝露、电磁等干扰，从而量化测试板灰尘量。可检测灰尘厚度0~5mm，电容测量范围0pF~119pF，电容分辨率0.001pF，典型测温精度±0.5℃，工作温度范围-40℃~+85℃，工作电压2V~5.5V，功耗4mA@5V，UART接口，外形尺寸50*25*2mm。

LLM

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C5351378

传感容量范围

0pF~100pF

工作电压

3.1V~5V

接口类型

UART

工作温度

-40℃~+85℃

描述差分式电容介电常数测量原理，非接触测量连续液位、含水率、接近等介质传感，可穿透1-10mm非金属容器。模组含微处理器件，内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等，连续液位最高精度1%，电容测量范围0-100pF，电容测量精度0.5%，温度精度0.5℃，模组尺寸37.0*15.3*4.3mm。应用于水位、油液、料位、含水率等检测及接近传感。

LLM-S

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C5351379

传感容量范围

0pF~100pF

工作电压

3.1V~5V

接口类型

I2C

工作温度

-40℃~+85℃

描述单端对地式电容介电常数测量原理，非接触测量连续液位、含水率、接近等介质传感，可穿透1-10mm非金属容器。模组含微处理器件，内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等。连续液位最高精度1%，电容测量范围0-100pF，电容测量精度0.5%，温度精度0.5℃，模组尺寸37.0*15.0*3.1mm。应用于水位、油液、料位、含水率等检测及接近传感。

LLS-MCP62-35-25

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C42416192

工作电压

3V~5V

接口类型

串口；高低电平

工作温度

-5℃~+50℃

描述非接触式电容液位开关模组，单点液位检测，广泛应用于净饮机、咖啡机等智能家电液体箱缺水报警，通过甚高频电容芯片MCP62测量介电常数变化，从而判断容器内液体有/无状态。传感器穿透性强，可穿透6mm壁厚；可检测不同TDS液体及高粘稠液体；可通过按键二次校准，自动调整阈值，提高报警精度。供电电压DC 3V~5V，工作电流＜15mA，工作温度范围-5℃~+50℃，模组尺寸35*25*4.3mm（长*宽*高）。

WS11

品牌

Mysentech(敏源传感)

封装

-

类目

电容传感IC

编号

C18203177

传感容量范围

2pF~1000pF

工作电压

2V~5.5V

接口类型

UART

工作温度

-55℃~+125℃

描述电容型、非接触式感知智能水浸模组，集成敏源差分式数字电容芯片MC11S，内嵌MCU，通过UART输出电容和检测状态信息，有效滤除振动、凝露等干扰，实现有水/无水及不同状态准确区分，提供环境温度信息，可穿透1-10mm非金属容器壁，有效克服容器壁较厚、或有空气间隔等问题。电容测量范围2pF~1000pF，频率范围0.1MHz~40MHz，工作功耗6.7uA@5V，模组尺寸φ50mm（圆孔直径），适用于智能家居、机房、楼宇、地下管道、隧道等场景防水、漏水检测。
