音频功率放大器

MAX98357AETE+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TQFN-16-EP(3x3)

类目

音频功率放大器

编号

C910544

功放类型

D类功放

输出功率

3.2W×1@4Ω

工作电压

2.5V~5.5V

静态电流(Iq)

2.4mA

描述MAX98357A/MAX98357B是一款易用、低成本的数字脉冲编码调制（PCM）输入D类放大器，具备AB类音频性能和D类效率。数字音频接口可自动识别多达35种不同的PCM和TDM时钟方案，无需编程。此外，它还无需通常用于PCM通信的外部MCLK信号，进一步简化了操作。只需提供电源、LRCLK、BCLK和数字音频信号，即可输出音频！此外，新颖的引脚排列使客户能够使用经济高效的WLP封装，无需昂贵的过孔。MAX98357A支持I2S数据，MAX98357B支持左对齐数据，数字音频接口具有高度灵活性。两款IC均支持8通道时分复用（TDM）数据。对于所有支持的数据格式，数字音频接口可接受8kHz至96kHz的指定采样率。这些IC可配置为从立体声输入数据产生左声道、右声道或（左声道 + 右声道/2）输出。IC在I2S和左对齐模式下使用16/24/32位数据，在TDM模式下使用16位或32位数据。IC无需通常用于PCM通信的外部MCLK信号，这不仅减少了EMI和可能的电路板耦合问题，还减小了IC的尺寸和引脚数量。这些IC在BCLK和LRCLK上具有非常高的宽带抖动容限（典型值为12ns），确保了稳定的操作。有源发射限制、边沿速率限制和过冲控制电路可显著降低EMI。无滤波器扩频调制方案无需传统D类设备中的输出滤波，减少了解决方案的元件数量。这些IC采用9引脚WLP（1.345mmx1.435mmx0.64mm）和16引脚TQFN（3mmx3mmx0.75mm）封装，工作温度范围为 -40℃至 +85℃。

FM8002A

品牌

FM(富满)

封装

SOP-8

类目

音频功率放大器

编号

C94625

扬声器通道数

单声道

输出功率

2Wx1@4Ω

工作电压

2.5V~5.5V

总谐波失真+噪声(THD+N)

0.2%

描述通用音频功放IC,带关断模式

TPA3116D2DADR

品牌

TI(德州仪器)

封装

HTSSOP-32-6.1mm

类目

音频功率放大器

编号

C50144

功放类型

D类功放

扬声器通道数

双声道

输出功率

50Wx2@4Ω

工作电压

4.5V~26V

描述TPA3116D2 50W 立体声、100W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器，带 SpeakerGuard™

TPA3118D2DAPR

品牌

TI(德州仪器)

封装

HTSSOP-32-EP-6.1mm

类目

音频功率放大器

编号

C46497

功放类型

D类功放

扬声器通道数

双声道

输出功率

30Wx2@8Ω

工作电压

4.5V~26V

描述TPA3118D2 30W 立体声、60W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器

RC4580IDR

品牌

TI(德州仪器)

封装

SOIC-8

类目

音频功率放大器

编号

C80100

扬声器通道数

双声道

工作电压

-16V~-2V；2V~16V

总谐波失真+噪声(THD+N)

0.0005%

静态电流(Iq)

9mA

描述RC4580 双路、32V、12MHz、低噪声 (6.5nV/√Hz) 运算放大器

TPA3110D2PWPR

品牌

TI(德州仪器)

封装

HTSSOP-28-EP

类目

音频功率放大器

编号

C30132

功放类型

D类功放

扬声器通道数

双声道

输出功率

15Wx2@8Ω

工作电压

8V~26V

描述TPA3110D2 带 SpeakerGuard™ 的 15W 立体声、30W 单声道、8V 至 26V 电源电压、模拟输入 D 级音频放大器

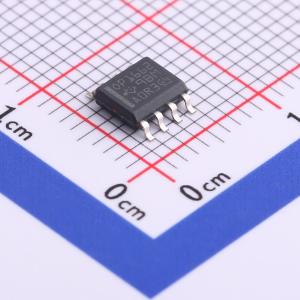

OPA1662AIDR

品牌

TI(德州仪器)

封装

SOIC-8

类目

音频功率放大器

编号

C882794

扬声器通道数

双声道

工作电压

-1.5V~18V；3V~36V

总谐波失真+噪声(THD+N)

0.00006%

静态电流(Iq)

1.5mA

描述OPA1662 双通道 SoundPlus™ 低噪声 (3.3nV/rtHz) 和低失真 (-124dB)、高带宽 (22MHz) 音频运算放大器

TDA2030A

品牌

JSMSEMI(杰盛微)

封装

FZIP5

类目

音频功率放大器

编号

C5296731

功放类型

AB类功放

扬声器通道数

单声道

输出功率

18Wx1@5Ω

工作电压

4.5V~25V

描述30W大功率，可直接替代TDA2050

PAM8302AASCR

品牌

DIODES(美台)

封装

MSOP-8

类目

音频功率放大器

编号

C113367

功放类型

D类功放

扬声器通道数

单声道

输出功率

2.5Wx1@4Ω

工作电压

2V~5.5V

描述PAM8302A是一款2.5W D类单声道音频放大器。其低总谐波失真加噪声（THD+N）特性可实现高质量声音再现。全新的无滤波器架构使该器件能够直接驱动扬声器，而无需使用低通输出滤波器，从而节省了系统成本和PCB面积。在外部元件数量相同的情况下，PAM8302A的效率远高于AB类同类产品。它可以优化电池续航时间，因此非常适合便携式应用。PAM8302A提供MSOP - 8、SO - 8和U - DFN3030 - 8（E型）封装。

LM386MX-1/NOPB

品牌

TI(德州仪器)

封装

SOIC-8-150mil

类目

音频功率放大器

编号

C23573

功放类型

AB类功放

扬声器通道数

单声道

输出功率

325mWx1@8Ω

工作电压

4V~12V

描述LM386 700mW 单声道、5V 至 18V 电源电压、模拟输入 AB 类音频放大器

TDA2822M/TR

品牌

HGSEMI(华冠)

封装

SOP-8

类目

音频功率放大器

编号

C725341

工作电压

1.8V~12V

静态电流(Iq)

6mA

工作温度

0℃~+70℃

描述TDA2822 用于便携式录音机和收音机作音频功率放大器。采用 DIP8和SOP8封装形式。

PAM8302AADCR

品牌

DIODES(美台)

封装

SOP-8

类目

音频功率放大器

编号

C112137

功放类型

D类功放

扬声器通道数

单声道

输出功率

2.5Wx1@4Ω

工作电压

2V~5.5V

描述PAM8302A是一款2.5W D类单声道音频放大器。其低总谐波失真加噪声（THD+N）特性可实现高质量声音再现。全新的无滤波器架构使该器件能够直接驱动扬声器，而无需使用低通输出滤波器，从而节省了系统成本和PCB面积。在外部元件数量相同的情况下，PAM8302A的效率远高于AB类同类产品。它可以优化电池续航时间，因此非常适合便携式应用。PAM8302A提供MSOP - 8、SO - 8和U - DFN3030 - 8（E型）封装。

LM1875T

品牌

HGSEMI(华冠)

封装

TO-220B-5

类目

音频功率放大器

编号

C383068

工作电压

16V~60V

总谐波失真+噪声(THD+N)

0.015%

静态电流(Iq)

70mA

电源纹波抑制比(PSRR)

83dB；95dB

描述HG LM1875是一款单片功率放大器，可为消费类音频应用提供极低失真和高品质性能。在±25V电源下，HG LM1875可向4Ω或8Ω负载提供20W功率。使用8Ω负载和+30V电源时，可提供超过30W的功率

TPA6211A1DGNR

品牌

TI(德州仪器)

封装

MSOP-8-EP

类目

音频功率放大器

编号

C7718

功放类型

AB类功放

扬声器通道数

单声道

输出功率

3.1Wx1@3Ω

工作电压

2.5V~5.5V

描述TPA6211A1 3.1W 单声道模拟输入 AB 类音频放大器

MAX9814ETD+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TDFN-14-EP(3x3)

类目

音频功率放大器

编号

C41714

功放类型

AB类功放

扬声器通道数

单声道

工作电压

2.7V~5.5V

总谐波失真+噪声(THD+N)

0.04%

描述具有AGC和低噪声麦克风偏置电路的麦克风放大器、集成自动增益控制，解决音频输出电平波动问题

LM4871

品牌

IDCHIP(英锐芯)

封装

SOP-8

类目

音频功率放大器

编号

C7494970

功放类型

AB类功放

扬声器通道数

单声道

输出功率

2W×1@4Ω；3W×1@4Ω

工作电压

2.2V~5.5V

描述音频功率放大器@@单声道带关断模式，桥式音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功 率为：3W（4Ω负载，THD<10%），2W（4Ω负载，THD<1%）；音频范围内总谐波失真噪音小于1%（20Hz-20KHz）； 应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。输出不需要外接耦合电容或 上举电容、缓冲网络、反馈电阻。

NS4150C

品牌

Nsiway(纳芯威)

封装

SOP-8

类目

音频功率放大器

编号

C2875838

描述NS4150C是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。在5V电源下，能够向4Ω负载提供3W的功率，并具有高达90%的效率。NS4150C采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

AW8733ATQR

品牌

AWINIC(艾为)

封装

TQFN-20L-EP(3x3)

类目

音频功率放大器

编号

C139593

功放类型

K类功放

扬声器通道数

单声道

输出功率

2W×1@8Ω

工作电压

2.5V~5.5V

描述超强TDD 抑制、超大音量、防破音、超低EMI、K 类音响功率放大器

NS4160

品牌

Nsiway(纳芯威)

封装

ESOP-8

类目

音频功率放大器

编号

C219017

功放类型

AB类功放；D类功放

扬声器通道数

单声道

输出功率

5Wx1

工作电压

3V~5.5V

描述NS4160是一款带AB类/D类工作模式切换功能、超低EMI、无需滤波器、5W单声道音频功放。通过一个控制管脚使芯片在AB类或者D类工作模式之间切换，以匹配不同的应用环境。即使工作在D类模式，NS4160采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。

PAM8406DR

品牌

DIODES(美台)

封装

SOIC-16

类目

音频功率放大器

编号

C86270

功放类型

AB类功放；D类功放

扬声器通道数

双声道

输出功率

5Wx2@2Ω

工作电压

2.5V~5.5V

描述PAM8406是一款5W音频放大器，具备D类和AB类输出可选功能，使其非常适用于兼顾效率与电磁干扰（EMI）的应用场景。PAM8406的低总谐波失真加噪声（THD+N）和高信噪比（SNR）特性，使其能够实现高品质的声音再现。该器件采用全新无滤波架构（D类模式）的全差分输出，可直接驱动扬声器，无需低通输出滤波器和直流阻隔电容，从而节省了系统成本和印刷电路板（PCB）面积。该器件的效率高达90%，可延长电池续航时间，非常适合便携式应用。它具备完善的故障保护功能，包括短路保护和热保护。PAM8406提供SOP - 16L/SOP - 16(EP)封装。

IRS2092STRPBF

品牌

Infineon(英飞凌)

封装

SOIC-16-150mil

类目

音频功率放大器

编号

C67282

功放类型

D类功放

扬声器通道数

单声道

工作电压

10V~18V

总谐波失真+噪声(THD+N)

0.01%

描述IRS2092是一款带有PWM调制器和保护功能的高压、高性能D类音频放大器驱动器。结合两个外部MOSFET和少量外部元件，可实现一个完整的带保护功能的D类音频放大器。国际整流器公司（International Rectifier）的专有噪声隔离技术使大电流栅极驱动级和高速低噪声误差放大器能够集成在一块小型单硅芯片上

NS4110B

品牌

Nsiway(纳芯威)

封装

eSOP-8

类目

音频功率放大器

编号

C5334145

功放类型

AB类功放；D类功放

扬声器通道数

单声道

输出功率

18Wx1@4Ω

工作电压

6V~14V

描述音频功率放大器的类型：Class D, Class AB 输出功率：10W x 1 @ 4Ω 工作电压：6V ~ 14V 超低EMI，差分输入，20W单声道AB/D类音频功率放大器

LPA2110ASPF

品牌

LOWPOWER(微源半导体)

封装

ESOP-8

类目

音频功率放大器

编号

C517120

功放类型

F类功放；AB类功放；D类功放

扬声器通道数

单声道

输出功率

29W×1@4Ω

工作电压

4V~15.5V

描述LPA2110A 是一款 25W 的 F 类单声道音频放大器，集成了 AB 类/D 类可选模式。在 14.5V 直流电源供电的情况下，它能够向 4Ω 的 BTL 负载提供 25W 的连续平均功率，且失真度（THD）低于 10%。

LM4562MAX/NOPB

品牌

TI(德州仪器)

封装

SOIC-8

类目

音频功率放大器

编号

C57367

扬声器通道数

双声道

工作电压

-17V~-2.5V；2.5V~17V

总谐波失真+噪声(THD+N)

0.00003%

静态电流(Iq)

10mA

描述LM4562 2 通道、55MHz、高保真、高性能音频运算放大器
