仪表放大器

INA826AIDR

品牌

TI(德州仪器)

封装

SOIC-8

类目

仪表放大器

编号

C38433

放大器数

单路

共模抑制比

104dB

输入偏置电流

35nA

输入失调电压

150uV

描述INA826 200μA 电源电流、36V 电源精密仪表放大器

AD623ARZ-R7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C9676

放大器数

单路

共模抑制比

80dB

输入偏置电流

25nA

输入失调电压

200uV

描述AD623是一款集成的单电源或双电源仪表放大器，可在3V至12V的电源电压下提供轨到轨输出摆幅。AD623通过允许单个增益设定电阻编程，并符合8引脚行业标准引脚配置，提供了卓越的用户灵活性。在没有外部电阻的情况下，AD623被配置为单位增益（G=1），而通过外部电阻，AD623可以被编程以实现高达1000的增益。AD623的高精度是由于其交流共模抑制比（CMRR）随着增益的增加而提高；由于直到200 Hz时CMRR保持恒定，因此可以抑制线噪声谐波。AD623具有宽输入共模范围，能够放大低至地电平以下150 mV的共模电压信号。AD623在双极性和单极性电源下均能保持卓越性能。

AD620ARZ-REEL

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C253558

放大器数

单路

共模抑制比

100dB

输入偏置电流

500pA

输入失调电压

50uV

描述低漂移、低功耗仪表放大器，增益设置范围1至10000

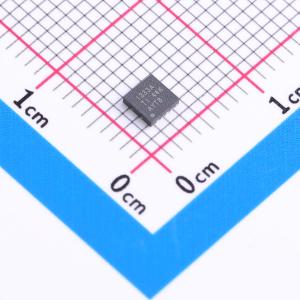

INA333AIDGKR

品牌

TI(德州仪器)

封装

MSOP-8

类目

仪表放大器

编号

C19450

放大器数

单路

共模抑制比

100dB

输入偏置电流

200pA

输入失调电压

25uV

描述INA333 低功耗、零漂移、精密仪表放大器

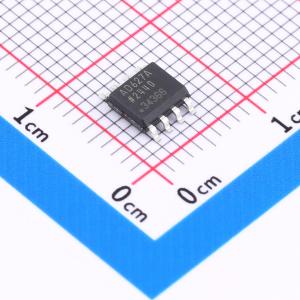

AD627ARZ-R7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C9674

放大器数

单路

共模抑制比

90dB

输入偏置电流

3nA

输入失调电压

50uV

描述微功耗、单电源/双电源、轨到轨仪表放大器

AD620ARZ-REEL7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C9675

放大器数

单路

共模抑制比

100dB

输入偏置电流

500pA

输入失调电压

30uV

描述低漂移、低功耗仪表放大器，增益设置范围1至10000

AD8253ARMZ-R7

品牌

ADI(亚德诺)

封装

MSOP-10

类目

仪表放大器

编号

C33836

放大器数

单路

共模抑制比

100dB

输入偏置电流

5nA

输入失调电压

150uV

描述10MHZ、G=1/10/100/1000ICMOS®可编程增益仪表放大器

INA849DR

品牌

TI(德州仪器)

封装

SOIC-8

类目

仪表放大器

编号

C2871861

放大器数

单路

共模抑制比

120dB

输入偏置电流

20nA

输入失调电压

35uV

描述INA849 超低噪声 (1nV/√Hz)、高速（28MHz、35V/μs）、精密 (35μV) 仪表放大器

AD8221ARMZ-R7

品牌

ADI(亚德诺)

封装

MSOP-8

类目

仪表放大器

编号

C41164

放大器数

单路

共模抑制比

80dB

输入偏置电流

500pA

输入失调电压

60uV

描述精密仪表放大器

INA821IDGKR

品牌

TI(德州仪器)

封装

MSOP-8

类目

仪表放大器

编号

C2870200

放大器数

单路

共模抑制比

112dB

输入偏置电流

500pA

输入失调电压

35uV

描述INA821 高带宽 (4.7MHz)、低噪声 (7nV/√Hz)、精密 (35μV)、低功耗仪表放大器

AD620ARZ-REEL(TOKMAS)

品牌

Tokmas(托克马斯)

封装

SOIC-8

类目

仪表放大器

编号

C18214517

放大器数

单路

共模抑制比

93dB

输入偏置电流

500pA

输入失调电压

125uV

描述JA3622 和ZJA3628 是一款采用经典三运放拓扑结构设计的单片仪表放大器。输入级为放大器A1, A2，内置经过修调的两个电阻 (ZJA3622 为 24.7 kΩ，ZJA3622 为 25 kΩ)，它们与外接电阻 R_G 来设定增益。经过放大差分和共模信号被应用到差分放大器，该差分放大器抑制共模电压，但放大差分电压。差分放大器采用的创新技术，可实现低输入失调电压以及低输入失调电压漂移。经过TOKMAS对这些电阻和放大器进行修调，使这款仪表放大器具有很高的精度，增益误差小于 0.1%，CMRR 超过93 dB (G = 10)。

AD8221ARZ-R7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C13342

放大器数

单路

共模抑制比

80dB

输入偏置电流

500pA

输入失调电压

60uV

描述AD8221是一款增益可编程、高性能仪表放大器，其相对于频率的共模抑制比(CMRR)最高。在G = 1时，所有等级产品的最低CMRR均为80dB并宽至10kHz。相对于频率的高共模抑制比(CMRR)使得AD8221可以抑制宽带干扰和线路谐波，从而大大简化对滤波器的要求。低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性，使这款器件成为要求具备最佳直流性能应用(如桥式信号调理)的绝佳选择。可编程增益为用户提供设计灵活性。通过单一电阻，可在1到1000范围内设置增益。AD8221可以采用单电源或双电源供电，特别适合输入电压为±10V的应用。该器件采用低成本的8引脚SOIC和MSOP两种封装，且均能提供业界最佳性能。MSOP只需SOIC一半的电路板空间，因此非常适合多通道或空间受限的应用。该器件所有等级的额定温度范围均为 -40°C至 +85°C工业温度范围。此外，AD8221也能在 -40°C至 +125°C范围内工作。

INA849DGKR

品牌

TI(德州仪器)

封装

MSOP-8

类目

仪表放大器

编号

C4370731

放大器数

单路

共模抑制比

120dB

输入偏置电流

20nA

输入失调电压

35uV

描述INA849 超低噪声 (1nV/√Hz)、高速（28MHz、35V/μs）、精密 (35μV) 仪表放大器

COSINA333MRA

品牌

COSINE(科山芯创)

封装

MSOP-8

类目

仪表放大器

编号

C17702538

放大器数

单路

共模抑制比

120dB

输入偏置电流

200pA

输入失调电压

5uV

描述仪表放大器 低功耗、零漂移、RRIO，精密仪表放大器

COS620ARZ

品牌

COSINE(科山芯创)

封装

SOP-8

类目

仪表放大器

编号

C3008545

放大器数

单路

共模抑制比

125dB

输入偏置电流

2nA

输入失调电压

50uV

描述36V精密仪器放大器

AD8420ARMZ-RL

品牌

ADI(亚德诺)

封装

MSOP-8

类目

仪表放大器

编号

C652810

放大器数

单路

共模抑制比

100dB

输入偏置电流

20nA

输入失调电压

125uV

描述宽电源电压范围、轨到轨输出仪表放大器

INA129UA/2K5

品牌

TI(德州仪器)

封装

SOIC-8

类目

仪表放大器

编号

C28664

放大器数

单路

共模抑制比

120dB

输入偏置电流

5nA

输入失调电压

50uV

描述INA129 精密低功耗仪器放大器

AD8429ARZ-R7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C578721

放大器数

单路

共模抑制比

90dB

输入偏置电流

300nA

输入失调电压

50uV

描述1nV/√Hz低噪声仪表放大器

SGM620XS8G/TR

品牌

SGMICRO(圣邦微)

封装

SOIC-8

类目

仪表放大器

编号

C5152112

放大器数

单路

共模抑制比

105dB

输入偏置电流

15nA

输入失调电压

150uV

INA326EA/2K5

品牌

TI(德州仪器)

封装

VSSOP-8

类目

仪表放大器

编号

C179740

放大器数

单路

共模抑制比

114dB

输入偏置电流

200pA

输入失调电压

20uV

描述INA326 精密低漂移 CMOS 仪器放大器

AD8422BRZ-R7

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C652826

放大器数

单路

共模抑制比

94dB

输入偏置电流

200pA

输入失调电压

60uV

描述AD8422是一款高精度、低功耗、低噪声轨到轨仪表放大器，具有业界最佳的每单位微安性能。该器件以超低失真性能处理信号，在整个输出范围内负载不影响性能。它采用最新的工艺和设计技术，比历代产品具有更高的动态范围和更低的误差，同时功耗不足三分之一。AD8422采用的高性能引脚排列与AD8221相同。AD8422具有极低的偏置电流，高源阻抗时不会产生误差，允许多个传感器多路复用至输入端。低电压噪声和低电流噪声特性使AD8422成为测量惠斯登电桥的理想选择。AD8422的宽输入范围和轨到轨输出特性使其具有单电源应用中高性能仪表放大器所能具有的全部优势。无论使用高电源电压或低电源电压，AD8422的节能特性使其成为高通道数或功耗敏感型应用的极佳选择，同时还可满足此类应用并不富裕的误差预算。AD8422具有鲁棒的输入过压保护，确保其稳定性，并且不牺牲噪声性能。AD8422具有高ESD抑制能力和针对来自相反供电轨、高达40 V的连续电压输入保护。通过一个电阻可将增益设置为1至1000。基准引脚可用来向输出电压施加精确失调。AD8422的额定工作温度范围为 -40°C至 +85°C ，可在高达125°C时保证典型性能曲线，提供8引脚MSOP和SOIC两种封装。

XL620

品牌

XINLUDA(信路达)

封装

SOP-8

类目

仪表放大器

编号

C2848425

放大器数

单路

共模抑制比

90dB

输入偏置电流

500pA

输入失调电压

30uV

描述运放类型：Instrumentation 放大器组数：1 增益带宽积（GBP）：1MHz(-3dB) 压摆率（SR）：1.2 V/us 电源电压：4.6V ~ 36V, ±2.3V ~ 18V 低功耗工业运放,双电源供电,工作电压：±2.3V~±18V

INA101ASOIC8

品牌

analogysemi(类比半导体)

封装

SOIC-8

类目

仪表放大器

编号

C5359442

放大器数

单路

共模抑制比

110dB

输入偏置电流

3nA

输入失调电压

12uV

描述通道 1 增益类型 RG 增益 1-10000 工作温度范围

AD620ARZ

品牌

ADI(亚德诺)

封装

SOIC-8

类目

仪表放大器

编号

C578332

放大器数

单路

共模抑制比

100dB

输入偏置电流

500pA

输入失调电压

50uV

描述AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10,000。此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立电路设计，并且功耗更低（最大工作电流仅1.3 mA），因而非常适合电池供电及便携式(或远程)应用。AD620具有高精度(最大非线性度40 ppm)、低失调电压(最大50 μV)和低失调漂移(最大0.6 μV/°C)特性，是电子秤和传感器接口等精密数据采集系统的理想之选。此外，AD620还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。由于其输入级采用Superβeta处理，因此可以实现最大1.0nA的低输入偏置电流。AD620在1kHz时具有9 nV/√Hz的低输入电压噪声，在0.1 Hz至10 Hz带宽上的噪声为0.28 μV峰峰值，输入电流噪声为0.1 pA/√Hz，因而作为前置放大器使用效果很好。AD620还非常适合多路复用应用，其0.01%建立时间为15 μs，而且成本很低，足以实现每通道一个仪表放大器的设计。
