ADC/DAC/数据转换

XTR111AIDGQR

品牌

TI(德州仪器)

封装

MSOP-10-EP

类目

ADC/DAC-专用型

编号

C26350

工作电压

7V~44V

工作温度

-55℃~+125℃

基准电压值

3V

基准电压源温漂

30ppm/℃

描述XTR111是一款精密电压 - 电流转换器，专为标准的0mA - 20mA或4mA - 20mA模拟信号设计，最大输出电流可达36mA。输入电压与输出电流的比例由单个电阻R̅SET'设定。该电路也可修改为电压输出。外部P沟道MOSFET晶体管确保了高输出电阻和宽泛的耐压电压范围，该范围从电源电压VVSP以下2V延伸至远低于地电位的电压。可调的3V至15V子稳压器输出为额外电路提供电源电压。XTR111提供MSOP和DFN表面贴装封装。

ADS1110A0IDBVR

品牌

TI(德州仪器)

封装

SOT-23-6

类目

模数转换芯片ADC

编号

C16598

分辨率

16位

采样率

15Hz

通道数

1

工作电压

2.7V~5.5V

描述ADS1110 具有 PGA、振荡器、电压基准和 I2C 的 16 位 240SPS 单通道 Δ-Σ ADC

ADS1220IPWR

品牌

TI(德州仪器)

封装

TSSOP-16

类目

模数转换芯片ADC

编号

C48263

分辨率

24位

采样率

2kHz

通道数

2

工作电压

2.3V~5.5V

描述ADS1220 具有 PGA、VREF、SPI 和两个 IDAC 的 24 位 2kSPS 四通道低功耗 Δ-Σ ADC

DAC7311IDCKR

品牌

TI(德州仪器)

封装

SOT-363-6

类目

数模转换芯片DAC

编号

C128601

分辨率

12位

通道数

1

接口类型

SPI

工作电压

2V~5.5V

描述DAC7311 采用 6 引脚 SC70 封装、适用于电池供电应用的 12 位、单通道、超低功耗 DAC

MAX6675ISA+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

SOIC-8

类目

ADC/DAC-专用型

编号

C16030

分辨率

12

工作电压

3V~5.5V

接口类型

SPI

工作温度

-20℃~+85℃

描述MAX6675可进行冷端补偿，并将K型热电偶的信号数字化。数据以12位分辨率、SPI兼容的只读格式输出。该转换器的温度分辨率为0.25°C，可测量高达+1024°C的温度，在0°C至+700°C的温度范围内，热电偶精度为8个最低有效位（LSB）

MAX31865ATP+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

QFN-20-EP(5x5)

类目

模数转换芯片ADC

编号

C118474

分辨率

15位

通道数

1

工作电压

3V~3.6V

接口类型

SPI

描述RTD至数字输出转换器、完整解决方案，采用带有RTD故障检测和输入电压保护的数字温度读取

AD5422BREZ-REEL

品牌

ADI(亚德诺)

封装

HTSSOP-24

类目

数模转换芯片DAC

编号

C192062

分辨率

16位

通道数

1

接口类型

SPI

工作电压

10.8V~40V

描述AD5412/AD5422是低成本、精密、完全集成、12/16位数模转换器(DAC)，内置可编程电流源和可编程电压输出，设计用于满足工业过程控制应用的需要。输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者超量程的0 mA至24 mA。此产品的LFCSP版本有一个CAP2引脚，可以将HART信号耦合到AD5412/AD5422的电流输出上。电压输出由一个独立引脚提供，该引脚可配置成提供0 V至5 V、0 V至10 V、±5 V或±10 V输出范围；所有范围均提供10%的超量程。模拟输出有短路和开路保护，可驱动1 μF的容性负载。器件采用10.8 V至40 V的AVDD电源电压范围工作。输出环路顺从电压为0 V至AVDD - 2.5 V。灵活的串行接口为SPI和MICROWIRE兼容型，可以采用三线式模式工作，从而极大地降低隔离应用的数字隔离要求。器件还包括上电复位功能，确保器件在已知状态下上电。该器件还含有一个异步清零引脚(CLEAR)，它可将输出设置为零电平/中间电平电压输出或将输出设置为选定电流范围的低端。在电流模式和电压模式下，总输出误差典型值均为±0.01%。

MCP3421A0T-E/CH

品牌

MICROCHIP(美国微芯)

封装

SOT-23-6

类目

模数转换芯片ADC

编号

C29454

分辨率

18位

采样率

3.75Hz

通道数

1

工作电压

2.7V~5.5V

描述一款单通道低噪声、高精度ΔΣ模数转换器，采用差分输入，分辨率高达18位，采用小型SOT - 23 - 6封装。板载精密2.048V参考电压，可实现±2.048V的差分输入范围（Δ电压 = 4.096V）。该器件采用两线I²C兼容串行接口，由2.7V至5.5V单电源供电。 该器件根据用户通过两线I²C串行接口可控的配置位设置，以每秒3.75、15、60或240个样本（SPS）的速率进行转换。它具有板载可编程增益放大器（PGA）。用户可在模数转换前选择PGA增益为×1、×2、×4或×8。这使得该器件能够以高分辨率转换较小的输入信号。该器件有两种转换模式：（a）连续模式和（b）单次模式。在单次模式下，器件在一次转换后自动进入低电流待机模式。这大大降低了空闲期间的电流消耗。 该器件可用于各种高精度模数数据转换应用，在这些应用中，设计简单、低功耗和小尺寸是主要考虑因素。

AD7606BSTZ

品牌

ADI(亚德诺)

封装

LQFP-64(10x10)

类目

ADC/DAC-专用型

编号

C398827

分辨率

16

通道数

8

工作电压

2.3V~5.25V

工作温度

-40℃~+85℃

描述AD7606/AD7606-6/AD7606-4分别是16位、8/6/4通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箱位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型模数转换器(ADC)、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。 AD7606/AD7606-6/AD7606-4采用5V单电源供电，可以处理 ±10V 和 ±5V 真双极性输入信号，同时所有通道均能以高达200kSPS的吞吐速率采样。

ADS1118IDGSR

品牌

TI(德州仪器)

封装

VSSOP-10-0.5mm

类目

模数转换芯片ADC

编号

C55347

分辨率

16位

采样率

860Hz

通道数

2

工作电压

2V~5.5V

描述ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC

TPL0501-100DCNR

品牌

TI(德州仪器)

封装

SOT-23-8

类目

数字电位器

编号

C131323

阻值

100kΩ

抽头数

256

通道数

1

精度

±20%

描述TPL0501-100 具有 SPI 的 256 抽头单通道数字电位器

PCM5102APWR

品牌

TI(德州仪器)

封装

TSSOP-20

类目

ADC/DAC-专用型

编号

C107671

分辨率

32

通道数

2

工作电压

1.8V~3.3V

接口类型

I2S

描述PCM5102A 具有 32 位 384kHz PCM 接口的 2VRMS DirectPath™、112dB 音频立体声 DAC

HX711

品牌

AVIA(海芯科技)

封装

SOP-16

类目

模数转换芯片ADC

编号

C6705483

分辨率

24位

采样率

80Hz；10Hz

通道数

2

工作电压

2.6V~5.5V

描述HX711是一款高精度24位模数转换器，专为称重秤和工业控制应用设计，可以直接与桥式传感器接口。

MCP4725A0T-E/CH

品牌

MICROCHIP(美国微芯)

封装

SOT-23-6

类目

数模转换芯片DAC

编号

C144198

分辨率

12位

通道数

1

接口类型

I2C

工作电压

2.7V~5.5V

MAX31856MUD+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

TSSOP-14

类目

ADC/DAC-专用型

编号

C2653162

分辨率

19

工作电压

3V~3.6V

接口类型

SPI

工作温度

-40℃~+125℃

描述高精度热电偶至数字输出转换器，带线性度补偿、集成自动冷端补偿和线性度补偿，简化热电偶设计

AD9833BRMZ-REEL7

品牌

ADI(亚德诺)

封装

MSOP-10

类目

直接数字频率合成(DDS)

编号

C9652

工作电压

2.3V~5.5V

分辨率

10

时钟频率(fc)

25MHz

工作温度

-40℃~+85℃

描述AD9833是一款低功耗直接数字频率合成(DDS)设备，支持高达25 MHz的时钟速率。

ADS1230IPWR

品牌

TI(德州仪器)

封装

TSSOP-16

类目

模数转换芯片ADC

编号

C58052

分辨率

20位

采样率

10Hz；80Hz

通道数

1

工作电压

2.7V~5.3V

描述ADS1230 适用于阻性桥式传感器和称重称的 20 位 80SPS 1 通道 Δ-Σ ADC

ADC128S102CIMTX/NOPB

品牌

TI(德州仪器)

封装

TSSOP-16

类目

模数转换芯片ADC

编号

C179666

分辨率

12位

采样率

500kHz

通道数

8

工作电压

2.7V~5.25V

描述ADC128S102 八通道、50kSPS 至 1MSPS、12 位模数转换器 (ADC)

AD7799BRUZ-REEL

品牌

ADI(亚德诺)

封装

TSSOP-16

类目

模数转换芯片ADC

编号

C9670

分辨率

24位

采样率

470Hz

通道数

3

工作电压

2.7V~5.25V

描述3通道、低噪声、低功耗、24位Σ-Δ型ADC，内置片内仪表放大器

HLW8032

品牌

合力为

封装

SOP-8

类目

电能计量芯片

编号

C128023

表计类型

单相电量芯片

通道数

2

精度

0.2%

工作电压

4.5V~5.5V

描述高精度电能计量IC，采用CMOS工艺制造，主要用于单相应用。能够测量线路电压和电流，并计算有功功率、视在功率和功率因数。

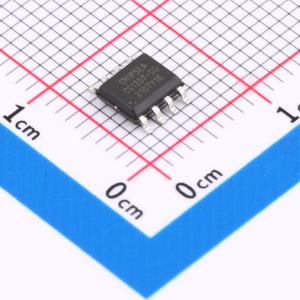

CS1237-SOP8

品牌

CHIPSEA(芯海科技)

封装

SOP-8

类目

模数转换芯片ADC

编号

C77801

分辨率

24位

通道数

1

工作电压

3V~5.5V

接口类型

SPI

描述CS1237是一款高精度、低功耗模数转换芯片，一路差分输入通道，内置温度传感器和高精度振荡器。

ADS1015IDGSR

品牌

TI(德州仪器)

封装

VSSOP-10-0.5mm

类目

模数转换芯片ADC

编号

C193969

分辨率

12位

采样率

3.3kHz

通道数

2

工作电压

2V~5.5V

描述ADS1015 具有 PGA、振荡器、VREF、比较器、I2C 的 12 位 3.3kSPS 4 通道 Δ-Σ ADC

MAX31865AAP+T

品牌

ADI(亚德诺)/MAXIM(美信)

封装

SSOP-20-208mil

类目

模数转换芯片ADC

编号

C779509

分辨率

15位

通道数

1

工作电压

3V~3.6V

接口类型

SPI

描述RTD至数字输出转换器、完整解决方案，采用带有RTD故障检测和输入电压保护的数字温度读取

AD7616BSTZ

品牌

ADI(亚德诺)

封装

LQFP-80(14x14)

类目

模数转换芯片ADC

编号

C90062

分辨率

16位

采样率

1MHz

通道数

16

工作电压

4.75V~5.25V

描述AD7616是一款16位DAS，支持对16个通道进行双路同步采样。采用5 V单电源供电，可以处理±10 V、±5 V和±2.5 V真双极性输入信号，同时每对通道均能以高达1MSPS的吞吐速率和90.5 dB SNR采样。利用片内过采样模式可实现更高的SNR性能（过采样率 (OSR) 为2时，SNR为92 dB）。输入箝位保护电路可以耐受高达±21 V的电压。无论以何种采样频率工作，AD7616的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。该器件均内置模拟输入箝位保护、一个双路16位电荷再分配SAR模数转换器 (ADC)、一个灵活的数字滤波器、2.5 V基准电压源和基准电压缓冲器以及高速串行和并行接口。AD7616兼容串行外设接口 (SPI)/QSPI/DSP/MICROWIRE。
