天线

KH-3216-A35

品牌

kinghelm(金航标)

封装

1206

类目

天线

编号

C504002

天线类型

陶瓷天线

中心频率

2.45GHz

带宽

100MHz

增益

5.19dBi

描述金航标微波多层陶瓷天线LA系列产品设计用于WLAN、WiFi、蓝牙、PHS，手机多频天线, FM等小体积SMD片式设计。

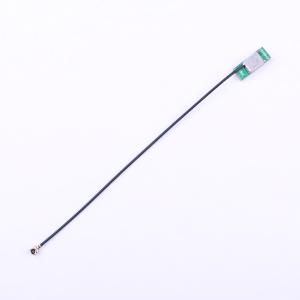

BW2.4FNX26-10B1

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C496563

中心频率

2.45GHz

带宽

100MHz

增益

3dBi

阻抗

50Ω

描述频率范围：2400MHz~2500MHz 天线尺寸：26x10mm 接口形式：IPEX-1 电缆型号：φ1.13 电缆长度：120mm储藏温度：-20℃~85℃

ANT3216LL00R2400A

品牌

YAGEO(国巨)

封装

1206

类目

天线

编号

C293767

中心频率

2.45GHz

带宽

160MHz

增益

5.05dBi

阻抗

50Ω

ADCH002

品牌

MyAntenna(摩天射频)

封装

SMD

类目

天线

编号

C22467621

增益

3.3dBi

阻抗

50Ω

功率

4W

驻波比

3.5

描述4G/LTE/GSM/2G/3G 贴片天线 SMT PCB天线 23*3.5*1.6mm，频率：824-960MHz，1710-2700ΜHz 驻波比<3.5 峰值增益3.3dBi (824-960MHz)2.0 dBi (1710-2170MHz)2.0 dBi (2300-2700Mhz) 功率容量4w 输出阻抗50Ω

BW4GFNX66-15B1L50

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C20421916

带宽

2GHz

增益

5dBi

阻抗

50Ω

功率

50W

描述4G FPC软板内置高增益天线 IPEX1代端子 线长50mm 兼容多频段可适用

BWGNSCNX18-18W2

品牌

BAT WIRELESS(蝙蝠无线)

封装

插件,18x18mm

类目

天线

编号

C2826453

天线类型

陶瓷天线

中心频率

1.57542GHz

带宽

10MHz

增益

3dBi

描述GPS陶瓷天线 陶瓷片天线 无源定位天线 北斗天线

ADWH002

品牌

MyAntenna(摩天射频)

封装

SMD

类目

天线

编号

C22467691

中心频率

2.45GHz

带宽

100MHz

增益

0.67dBi

阻抗

50Ω

描述2.4GHz 蓝牙/WiFi/ZigBee 芯片天线 5.0*2.0*1.0mm，频率2450±50MHz 输入阻抗50Ω 峰值增益 0.67dBi 驻波比 ＜2 工作温度 -40℃~ +85℃ 功率容量 3W

BW4GFNX39-15B1

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C496569

带宽

2GHz

增益

6dBi

阻抗

50Ω

功率

50W

描述4G FPC天线 内置软板天线 2G 3G GSM GPRS NB 天线

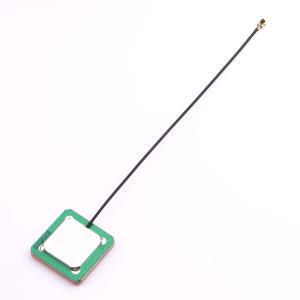

BWGNSCNX25-25B1Y2L120

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C784385

天线类型

陶瓷天线

增益

18dBi

阻抗

50Ω

描述GPS有源陶瓷天线 有源放大天线 北斗天线 定位天线 IPEX-25x25mm

BWGNSCNX25-25B1Y4L120

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C784386

中心频率

1.57542GHz

带宽

10MHz

增益

18dBi

阻抗

50Ω

描述GPS有源陶瓷天线 有源放大天线 北斗天线 定位天线 IPEX-25x25mm

ADWH004

品牌

MyAntenna(摩天射频)

封装

SMD

类目

天线

编号

C42414493

中心频率

5.5GHz；2.45GHz

带宽

100MHz；800MHz

增益

4.62dBi；3.35dBi

阻抗

50Ω

描述2.4G/5.8G双频SMD天线/WiFi2.4G 蓝牙/WiFi5G/5.8G/WiFi/ZigBee 芯片天线 8.0*3.0*1.0mm，频率2450±50MHz/5100-6000MHz 输入阻抗50Ω 峰值增益4.62dBi 最大效率85.03% 驻波比2 工作温度 -40℃~ +85℃

BW258FNX50-9B1

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C496566

带宽

1GHz

增益

3dBi

阻抗

50Ω

功率

50W

描述频率范围：2400MHz~2500MHz;4900-5900MHz 天线尺寸：1950/9/1 接口形式：IPEX-1 电缆型号：φ1.13 电缆长度：120mm储藏温度：-20℃~85℃

2450AT18A100E

品牌

JOHANSON(约翰逊)

封装

1206

类目

天线

编号

C89334

中心频率

2.4GHz

增益

0.5dBi

阻抗

50Ω

功率

2W

描述Mini 2.45 GHz Antenna， 2.4G RF天线，2.4GHz ~ 2.5GHz ，0.5dBi 焊接 表面贴装

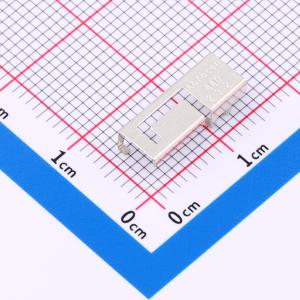

PRO-OB-440

品牌

ABRACON

封装

SMD,13.8x5.2mm

类目

天线

编号

C5122736

中心频率

2.4GHz

带宽

100MHz

增益

4.9dBi

阻抗

50Ω

描述2.4 GHz - Wi-Fi/BT/BLE 金属冲压天线13.75 X 5.23 X 3.53 毫米符合RoHS/RoHS II标准MSL等级1紧凑型低损耗材料高效率（η > 65%）高增益4.9 dB表面贴装器件应用:- 2.4 GHz - Wi-Fi/BT/BLE/ZigBee/ISM- 物联网, M2M- 工业物联网- 消费者物联网- 医疗物联网- 遥测- 无线遥控- 个人局域网 (PAN)- 工业/商业设备电气规格:- 工作频率: 2400 - 2500 MHz- 中心频率: 2450 MHz- 回波损耗: -6.9 dB- 极化方式: 线性- 峰值增益: 4.9 dBi- 效率: 65%- 阻抗: 50欧姆注意: 所有测试测量均在100X50毫米评估板（PRO-EB-450）上进行。性能取决于接地平面尺寸、调谐元件和应用环境。机械规格:- 天线尺寸: 13.75 X 5.23 X 3.53 毫米- 评估板尺寸: 100 X 50 毫米- 安装类型: 表面贴装环境规格:- 工作温度: -40℃ 至 +125℃- 存储温度: -40℃ 至 +125℃- 最高温度: 400℃- RoHS合规: 是- 保质期: 10年（符合欧盟指令2011/65/EU和2015/863）- MSL: 等级1，无限- 机械耐久性: 抗振动IEC/EN 60068-2-6, Fc测试；抗冲击IEC/EN 60068-2-27, Ea测试PCB布局:- 该天线设计为安装在接地平面上时达到最佳性能。- 天线下方不需要接地切割区域。- 在多层PCB中添加通孔以连接接地区域。- 确保NC焊盘和RF馈电焊盘周围的所有PCB层的接地间隙。- 将天线放置在PCB接地平面的一侧，使引脚1尽可能靠近布局角。- 实现π匹配网络以补偿实际实施中的不匹配。评估板轮廓与匹配电路:- 评估板具有任意大小100 X 50毫米，并包括一个SMA连接器。- 在天线旁边实现了一个匹配电路。- 设置的组件值为C1 = 1.5 nH, C2 = 0.5 pF, C3 = N/A。- 可以调整调谐以补偿实际实施中的谐振频率偏移。一般实施指南:- 如果可能，将天线与PCB边缘对齐。- 沿PCB外侧对齐引脚1 & 2，最好靠近一角。- 小型电气元件可以安装在天线禁入区内。- 分布周围的电气元件在从天线禁入区开始的地形斜坡下方。- 天线附近的塑料和金属部件可能会影响天线调谐和/或性能。- 在实际设备中实施后测量天线。

BWGNSCNX25-25W4

品牌

BAT WIRELESS(蝙蝠无线)

封装

插件,25x25mm

类目

天线

编号

C784398

天线类型

陶瓷天线

中心频率

1.57542GHz

带宽

10MHz

增益

3dBi

描述GPS陶瓷天线 陶瓷片天线 无源定位天线 北斗天线

BWGNSCNX16-6B1Y2L120

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C2826449

天线类型

陶瓷天线

增益

18dBi

阻抗

50Ω

接口类型

IPEX

描述GPS陶瓷天线 陶瓷片天线 北斗天线

KH-3216-A27

品牌

kinghelm(金航标)

封装

1206

类目

天线

编号

C504001

中心频率

2.45GHz

带宽

100MHz

增益

5.54dBi

阻抗

50Ω

描述金航标微波多层陶瓷天线LA系列产品设计用于WLAN、WiFi、蓝牙、PHS，手机多频天线, FM等小体积SMD片式设计。

BWNBFNX35-15B1L45

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C20421914

增益

3dBi

阻抗

50Ω

功率

50W

工作温度

-40℃~+80℃

描述NB物联网天线 WiFi 蓝牙 2.4G通用型 一代IPEX端子 线长45mm FPC软板 高增益

BW2.4GJWX50-10WJ

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C497015

中心频率

2.45GHz

带宽

100MHz

增益

3dBi

阻抗

50Ω

描述频率范围：2400MHz~2500MHz 天线尺寸：50mm 接口形式：SMA弯头内螺内针储藏温度：-20℃~85℃

BW2.4JWX195-13KJ

品牌

BAT WIRELESS(蝙蝠无线)

封装

-

类目

天线

编号

C497018

增益

8dBi

阻抗

50Ω

功率

50W

驻波比

1.8

描述频率范围：2400MHz~2500MHz 天线尺寸：195 φ13mm 接口形式：可折SMA内螺内针储藏温度：-20℃~85℃

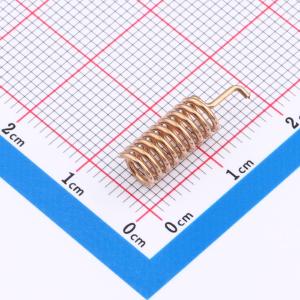

VG868SNX18-5W2

品牌

Vollgo(沃进)

封装

插件

类目

天线

编号

C718843

天线类型

弹簧天线

中心频率

868MHz

带宽

40MHz

增益

2dBi

描述868MHZ/2G/3G/GSM/GPRS/NB-IOT标准高增益纯铜天线

ANT016008LCS2442MA2

品牌

TDK

封装

SMD-6P,1.6x0.8mm

类目

天线

编号

C209892

中心频率

2.442GHz

带宽

84MHz

增益

2.5dBi

阻抗

50Ω

描述2.4GHz ~ 2.484GHz

AICF003

品牌

MyAntenna(摩天射频)

封装

-

类目

天线

编号

C22467610

带宽

980MHz

增益

1.61dBi

阻抗

50Ω

功率

10W

描述4G/LTE/2G/NB-IoT/3G/GSM/GPRS内置全向天线，无线路由器网关，智能终端内置天线，隐藏式天线，频率范围：698-960,1710-2690MHz, 增益：1.61dBi, 全向,接口：IPEX1，40.0*15.0*0.2 mm,线材：1.13*100.0mm，效率：48%,IP54

TX2400-FPC-5015

品牌

Ziisor(致哲)

封装

-

类目

天线

编号

C454912

天线类型

FPC天线

中心频率

2.4GHz

带宽

100MHz

增益

3dBi

描述2.4g全向高增益软天线,适用于手机、无线网卡、路由器
