INJOINIC(英集芯)

IP2312U_VSET

品牌

INJOINIC(英集芯)

封装

SOP-8-EP

类目

电池管理

编号

C605432

芯片类型

充电芯片

工作电压

4.5V~5.5V

最大充电电流

3A

充电饱和电压

4.2V

描述IP2312U是一款5V输入，支持单节锂电池同步开关降压充电管理的IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率750KHz，最大充电电流是3A，5V输入，3.7V/2A转换效率±94%；可通过外部电阻设置充电电流。

IP2326

品牌

INJOINIC(英集芯)

封装

VQFN-24-EP(4x4)

类目

电池管理

编号

C2832094

芯片类型

充电芯片；均衡芯片

工作电压

4.5V~9.5V

最大充电电流

1.5A

充电饱和电压

8.4V

描述IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。 升压开关充电转换器工作频率500KHz；最大15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。

IP2315

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

电池管理

编号

C2764357

芯片类型

充电芯片

工作电压

5V~12V

最大充电电流

4.8A

充电饱和电压

4.5V

描述IP2315是一款集成MOS和输入快充协议的高效同步降压转换充电IC。输入电压范围5V~12V；集成Type-C PD、华为FCP、三星AFC、MTK PE+1.1/2.0的输入快充协议，可向适配器申请9V或12V电压来减小充电时间；可通过ISET引脚设置输入端的充电电流，在输入9V/2A时，电池端最大充电电流3.7V/4.8A；可以兼容小电流适配器，当适配器输出负载能力不足时自适应降低充电电流，保证不拉死适配器；输出电池电压可通过VSET引脚设置，支持4.2V/4.35V/4.4V/4.5V的锂电池；开关频率500kHz，转换效率高，在VIN = 12V，BAT = 3.7V，IBAT = 4.5A时，效率93%；支持1~2颗LED状态指示，可以自动识别所接的LED灯数目；支持充电NTC温度保护，具备输入过压保护、IC过温保护功能；支持I2C接口。

IP2332

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

电池管理

编号

C42411069

芯片类型

充电芯片

工作电压

4.5V~6V

最大充电电流

2.4A

充电饱和电压

4.2V

描述IP2332是一款5V输入，支持单节锂电池同步降压充电管理芯片。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。降压开关充电转换器工作频率500KHz，最大充电电流是2.4A；5V输入，3.7V/2A转换效率92%；可通过外部电阻设置充电电流。输入电压为5V，输入可以智能调节充电电流，防止拉挂适配器。可以支持2路LED灯显；LED1支持恒流输出功能（无需串限流电阻），LED1定制呼吸灯功能。支持NTC功能，支持5段式NTC充电标准，NTC低温或高温停止充电，中低温或中高温可以减小充电电流或减小充满电压。采用ESOP8封装。

IP2736U_EF

品牌

INJOINIC(英集芯)

封装

QFN-24-EP(4x4)

类目

快充协议芯片

编号

C42437970

工作温度

-20℃~+115℃

描述IP2736U_EF空片 IP2736U是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB TypeCDFP，PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/QC4+/QC3+/QC3.0/QC2.0 (Quick Charge)，FCP (Hisilicon Fast Charge Protocol)，SCP (Super Fast Charge)，AFC(Samsung Adaptive Fast Charge)，SFCP，MTK PE+2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1)，UFCS(Universal Fast Charging for Mobile Devices)，Apple2.4A，BC1.2以及SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。 IP2736U具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2368_BZ_VGLIP

品牌

INJOINIC(英集芯)

封装

QFN-48(7x7)

类目

电池管理

编号

C5203723

工作电压

4.5V~25V

充电饱和电压

4.4V

放电截止电压

2.75V

描述IP2368是一款集成AFC/FCP/PD2.0/PD3.0等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片； IP2368的高集成度与丰富功能，只需一个电感实现同步降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。 IP2368支持2/3/4/5/6节串联电芯，可通过外接电阻选择电池串联节数；IP2368支持外接电阻选择普通锂电池还是磷酸铁锂电池，外接电阻可设置充满电压，锂电池充满电压可设置为：4.15V/4.2V/4.3V/4.35V/4.4V，磷酸铁锂电池充满电压可设置为：3.5V/3.55V/3.6V/3.65V/3.7V。 IP2368的同步开关充放电系统，提供高达100W的充放电功率，可通过外接电阻设置最大充放电功率。

IP5306_4V4

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

专业电源管理(PMIC)

编号

C46550231

描述2.1A 充电2.4 A放电高集成度移动电源SOC-4.4V版

IP5219

品牌

INJOINIC(英集芯)

封装

QFN-24-EP(4x4)

类目

电池管理

编号

C181694

芯片类型

充电芯片

工作电压

4.75V~5.5V

最大充电电流

2.1A

充电饱和电压

4.2V

描述2.1A充电2.4A放电集成TYPE_C协议移动电源SOC

IP2721

品牌

INJOINIC(英集芯)

封装

TSSOP-16

类目

快充协议芯片

编号

C603176

通道数

1C

输出电压

5V；20V；15V

工作温度

-40℃~+85℃

描述支持USB TYPEC/PD2.0/PD3.0 UFP模式，自动检测USB连接状态，集成PD协议硬件，分析PD协议以获取源能力并请求相应的电压。

IP5353_I2C_AABC

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

快充协议芯片

编号

C46550234

描述支持高压SCP、双向PD3.0等全部快充协议的 移动电源SOC,（不支持最新小米67W充电头）

IP2325

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

电池管理

编号

C605434

描述一款支持双节串联锂电池/锂离子电池的升压充电管理IC。集成功率MOS，采用同步开关架构，应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%。具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。支持外接电阻来调整充电电压；集成NTC保护功能，配合NTC电阻，采用ESOP8封装。

IP6520_PD5V_ZM

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

专业电源管理(PMIC)

编号

C7433862

描述快充输出协议

IP6550_HV

品牌

INJOINIC(英集芯)

封装

QFN-16-EP(3x3)

类目

DC-DC电源芯片

编号

C42437971

功能类型

降压型

工作电压

4.5V~36V

输出电压

3V~28V

输出电流

5A

描述IP6550_HV是一款集成同步开关的降压控制器、支持最大36V输入电压，集成电感峰值限流和双路输出平均电流限流功能，为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。 IP6550_HV支持FB调压方式，根据方案需要通过外围电路设定输出电压； IP6550_HV的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。 IP6550_HV具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

LM321

品牌

INJOINIC(英集芯)

封装

SOT-23-5L

类目

运算放大器

编号

C605443

IP2709_BF20WP

品牌

INJOINIC(英集芯)

封装

QFN-24(4x4)

类目

快充协议芯片

编号

C20606460

通道数

1C1A

输出电压

5V；7V；12V；9V

工作温度

-40℃~+85℃

描述IP2709是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCPQC4+/QC4/QC3.0/QC2.0 （Quick Charge），FCP（Hisilicon Fast Charge Protocol），SCP（Super FastCharge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

IP5306_4.35V

品牌

INJOINIC(英集芯)

封装

SOP-8-EP

类目

电池管理

编号

C384572

芯片类型

充电芯片

工作电压

4.65V~5.5V

最大充电电流

2.1A

充电饱和电压

4.35V

描述IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。 IP5306的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。 IP5306只需一个电感实现降压与升压功能。

IP5310

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

电池管理

编号

C191176

工作电压

4.65V~5.5V

放电截止电压

2.9V

电池节数

1

描述3A 充电 3.1A 放电集成 TYPE_C 协议移动电源 SOC

IP6538_AA

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

电池管理

编号

C727912

工作电压

8.2V~32V

工作温度

-40℃~+150℃

静态电流(Iq)

3mA

描述IP6538是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/4.8A。 IP6538内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

RU20P7C

品牌

INJOINIC(英集芯)

封装

SOT-23-3

类目

场效应管(MOSFET)

编号

C605444

漏源电压(Vdss)

20V

连续漏极电流(Id)

5A

导通电阻(RDS(on))

20mΩ@4.5V；30mΩ@2.5V

阈值电压(Vgs(th))

700mV@250uA

IP2312-4V35

品牌

INJOINIC(英集芯)

封装

ESOP-8

类目

电池管理

编号

C605433

芯片类型

充电芯片

工作电压

4.5V~5.5V

最大充电电流

3A

电池类型

锂电池

描述IP2312是一款5V输入，支持单节锂电池同步开关降压充电管理的IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率750KHz，最大充电电流是3A，5V输入，3.7V/2A转换效率为94%；可通过外部电阻设置充电电流。

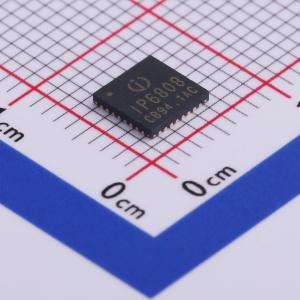

IP6808_NF

品牌

INJOINIC(英集芯)

封装

QFN-32-EP(5x5)

类目

电池管理

编号

C515682

工作电压

4.5V~22V

工作温度

-40℃~+125℃

描述IP6808是一款无线充电发射端控制器系统级芯片（SoC），集成了符合最新WPC Qi V1.2.4规范的无线充电发射端设计所需的所有功能。支持A11线圈，支持5W、苹果7.5W、三星10W充电。它采用模拟PING信号检测接收端（RX）无线设备以实现低待机功耗充电

IP6809

品牌

INJOINIC(英集芯)

封装

VFQFN-40-EP(6x6)

类目

无线充放电芯片

编号

C2927864

类型

发送端

协议

Qi v1.2

输出功率

15W

工作电压

4.5V~22V

IP6518

品牌

INJOINIC(英集芯)

封装

QFN-24-EP(4x4)

类目

快充协议芯片

编号

C181688

输出功率

45W

输出电压

5V；7V；20V；15V；12V；9V

描述集成Type-C PD和13种输出快充协议的同步开关降压转换器(内置功率MOS)SOC IC；输入电压：10.5V~32V，输出电压：3V~20V，最大输出45W

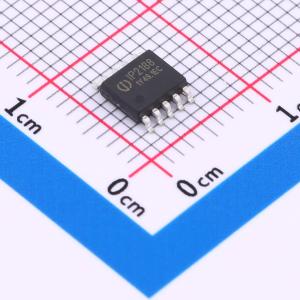

IP2188_24W

品牌

INJOINIC(英集芯)

封装

SSOP-10

类目

电池管理

编号

C7433864
